CST材料设置中Drude模型如何使用以及实部虚部如何计算

大家好,我是CST电磁兼容性仿真。这是我的第120篇原创文章。为避免错过干货知识,欢迎关注公众 号，共同学习，共同进步！

前言

本次关于CST Drude模型的分享，源于深圳大学的老师Hamza博士的邀请。感谢他的认可与建议。

Drude模型是描述金属等材料中自由电子对电磁场响应的经典理论模型，特别适用于模拟红外到可见光频率范围内金属的光学特性。在CST Studio Suite中，Drude模型作为材料模型的一种，帮助我们更准确地模拟金属在光学频段的行为。

Drude模型介电函数表达式

其中：

ε∞是频率无穷大时材料介电常数

ωₚ是等离子频率，与电导率有关，单位rad/s

ω是角速度，单位rad/s

γ是碰撞频率，单位Hz

i是虚数

Drude模型介电函数实部和虚部表达式

实部

虚部

ωₚ等离子频率计算公式

其中，σ是电导率，单位S/m，σ0参考电导率，ωρ (σ)依赖于电导率σ的等离子体频率，单位rad/s。

Drude模型计算实例

本案例通过Drude模型来计算VO2（二氧化钒）的介电常数。参数均来自于论文文献。

VO2（二氧化钒）是一种能在68°C瞬间改变身份——从绝缘体变身导体的材料。T < 68°C是绝缘体，T > 68°C是导体。

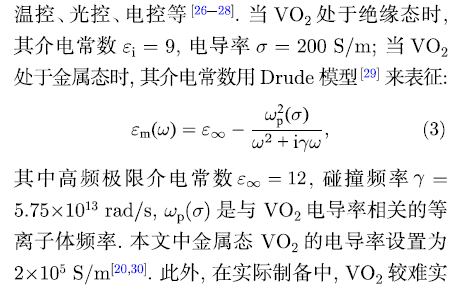

根据文献如图

VO2的碰撞频率γ是5.75e13rad/s,参考电导率σ0是3e5S/m，参考等离子频率ωρ (σ0)是1.4e15rad/s

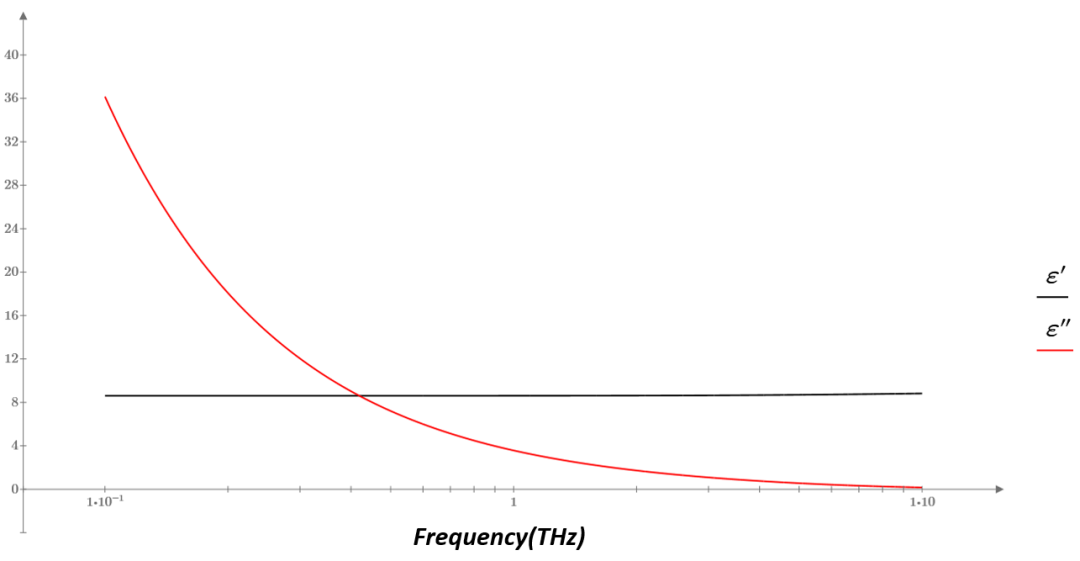

绝缘态时，ε∞=9，σ=200S/m，计算得：

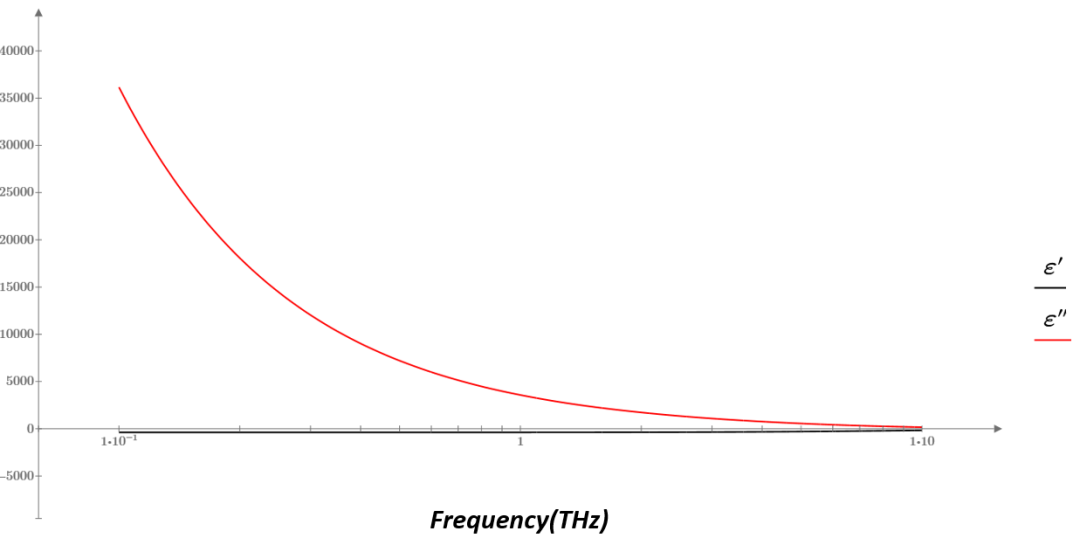

金属态时，ε∞=12,本文设σ=2e5S/m，计算得：

通过CST来设置VO2的Drude模型

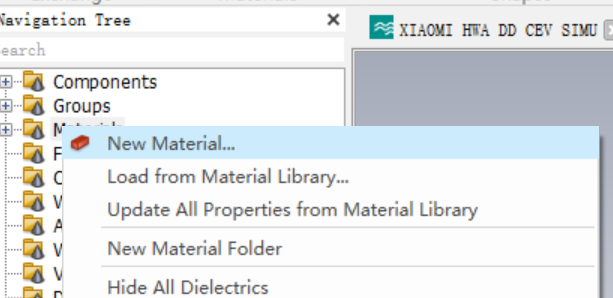

1.导航树新建材料

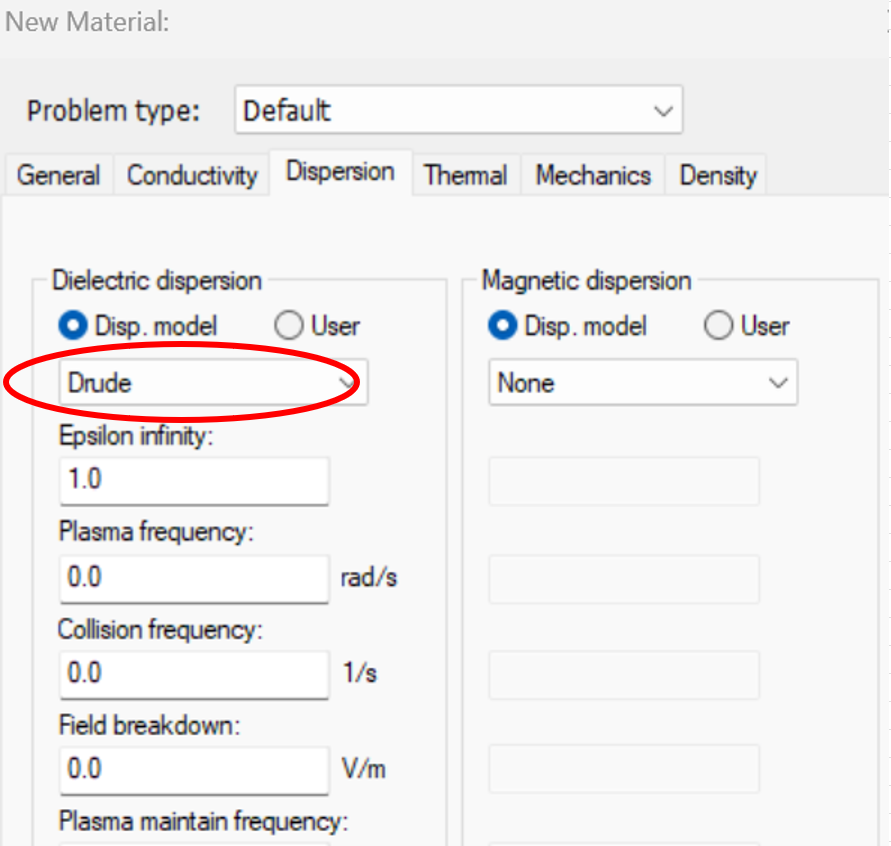

2，打开新材料对话框，选择“Dispersion”，选择“Drude”

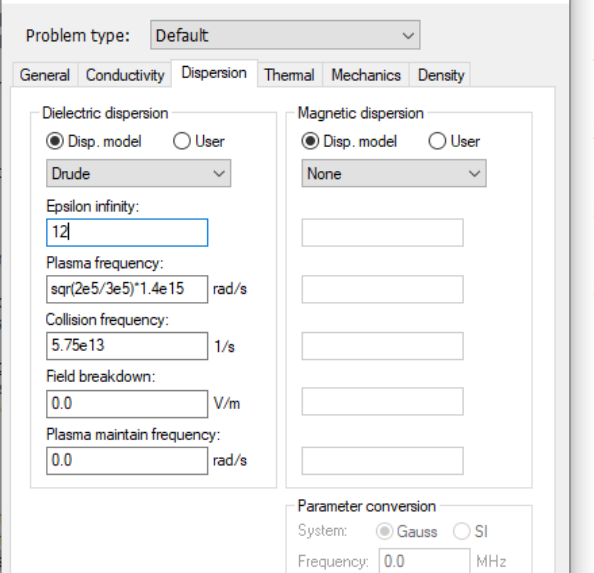

3，设置材料参数如图

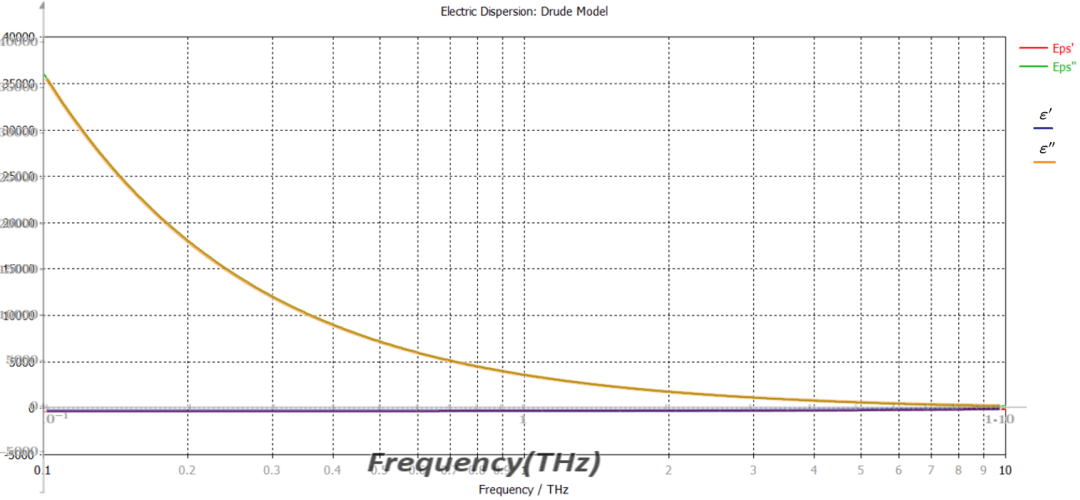

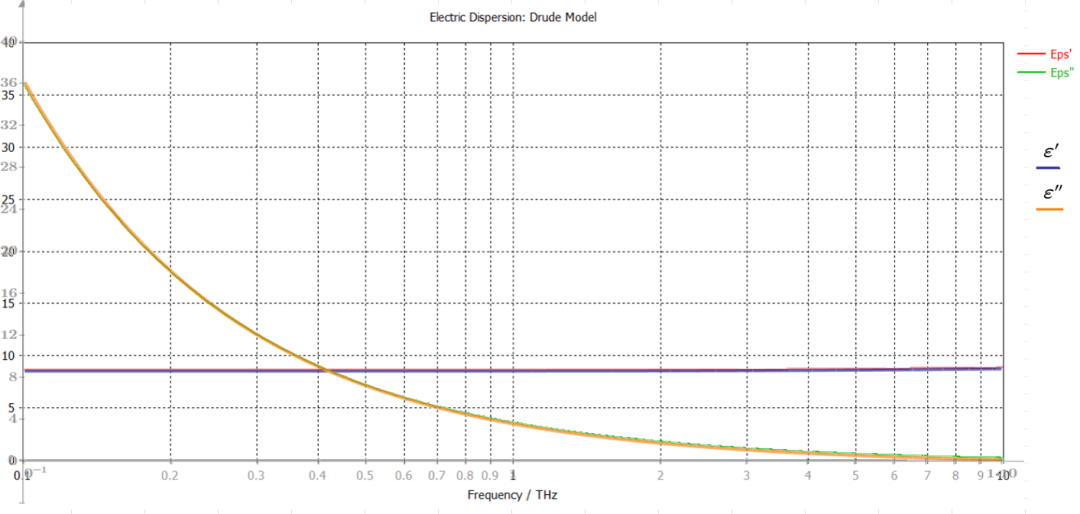

4.点击OK得到结果

如图，金属体计算和仿真对比，完全吻合。

本文总结

掌握CST中Drude模型的操作方法对于光学和等离子体仿真至关重要。理解实部和虚部的计算原理不仅能帮助正确设置参数，还能在结果分析时提供物理洞察。记住，实部决定相位特性，虚部决定吸收特性，二者共同描述了材料与电磁场的相互作用。

通过合理设置Drude参数并理解其背后的物理意义，您可以更准确地模拟金属纳米结构、表面等离子体共振、超材料等前沿光学现象。
