【自制工具箱】「波浪参数计算器」一键匹配mias NFX CFD函数表达

9月前浏览965

在波浪数值分析领域，造波方法的精准度直接决定着模拟结果的可靠性。目前主流的数值造波方法有物理造波法和边界造波法。

其中，物理造波法又依据造波板运动形式，分为推板造波法与摇板造波法，它复刻物理实验室造波系统的原理，通过在水槽一端设置动边界，给定造波板运动速度与传递函数来控制边界运动实现造波，原理易懂、功能完备且精度较高，但动网格的使用会大幅降低计算效率。

推板造波

另一类常用的边界造波法，则是通过定义水槽一端边界的水质点速度及波面升高来造波，所需参数可由不同波浪理论的解析解推导得出。这种方法操作简便，在 midas NFX 中还能借助 CFD 函数实现波浪理论速度输入，可痛点也很突出 —— 速度解析解需要工程师手动推导并代入公式获取表达式，不仅耗时费力，还容易出现计算误差。

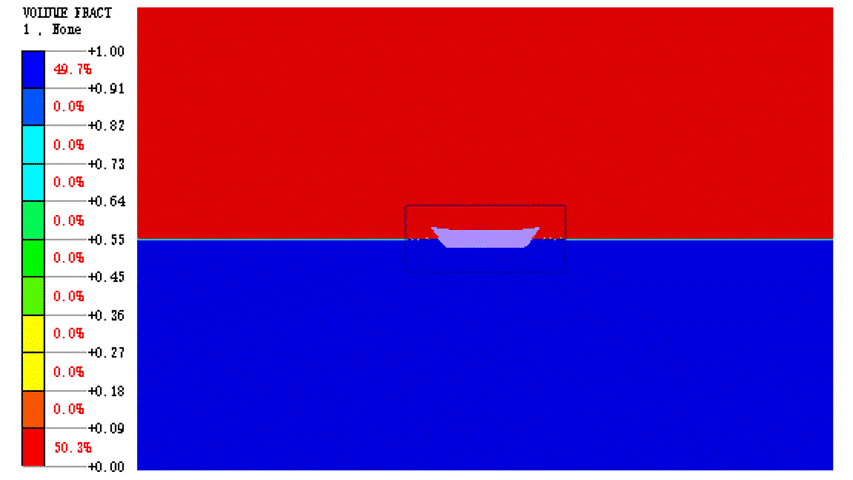

边界造波

为了彻底解放大家的双手，我专门开发了「波浪参数计算器」工具箱！它能根据输入参数自动计算不同波浪理论下的波速表达式，从波长迭代到速度公式生成一键完成，彻底告别繁琐手算。更贴心的是，生成的表达式完全匹配 midas NFX 的 CFD 函数语法，复制粘贴即可直接使用，真正实现高效建模！

🛠️ 工具箱核心功能：精准、自动、省心

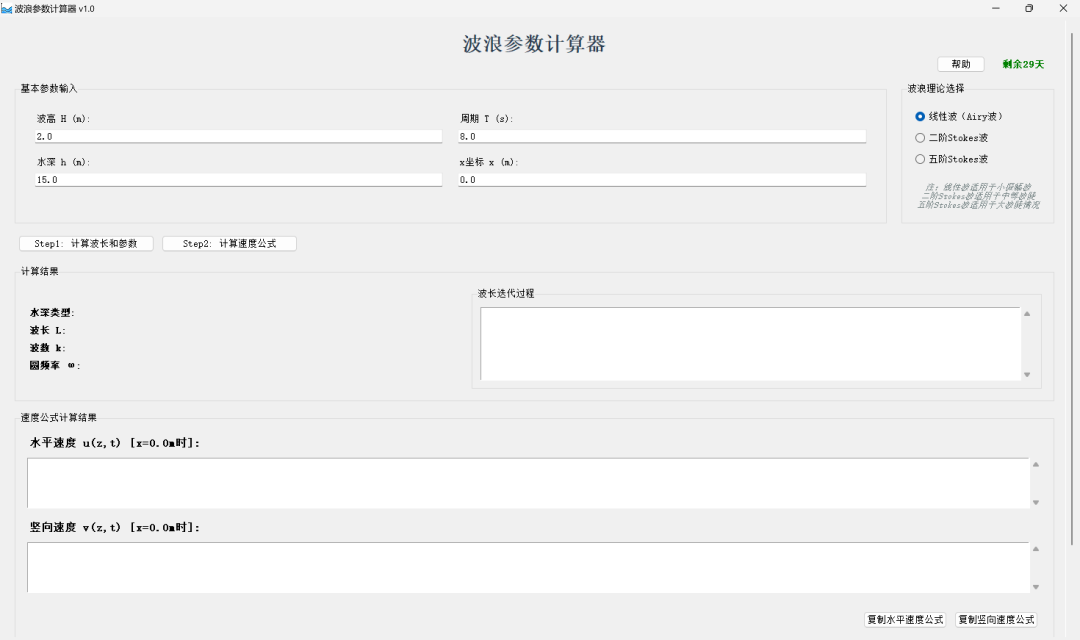

先给大家看看工具箱的主界面，输入、计算、结果展示全流程可视化，新手也能秒上手！

1. 核心参数一键输入

只需填入波高 (H)、周期 (T)、水深 (h) 和 x 坐标 (x) 四个核心参数；

对于CFD分析中的边界速度造波，入口处x=0；

2. 关键参数自动计算

输入参数后，程序会立刻算出波长 (L)、波数 (k)、圆频率 (ω)；

3. 水深类型智能匹配

最贴心的设计！不用你手动判断水深类型，程序会自动识别：

深水波（h > L/2）：自动套用 L = gT²/(2π)
浅水波（h <L/20）：自动套用 L = T√(gh)
中等水深：自动迭代计算 L = gT²/(2π) * tanh (2πh/L)

中等水深的迭代过程会全程展示，精度和过程都透明可见！

📝 三步上手！使用教程超简单

工具箱把操作拆成三步，每一步都有明确指引，跟着做就行～

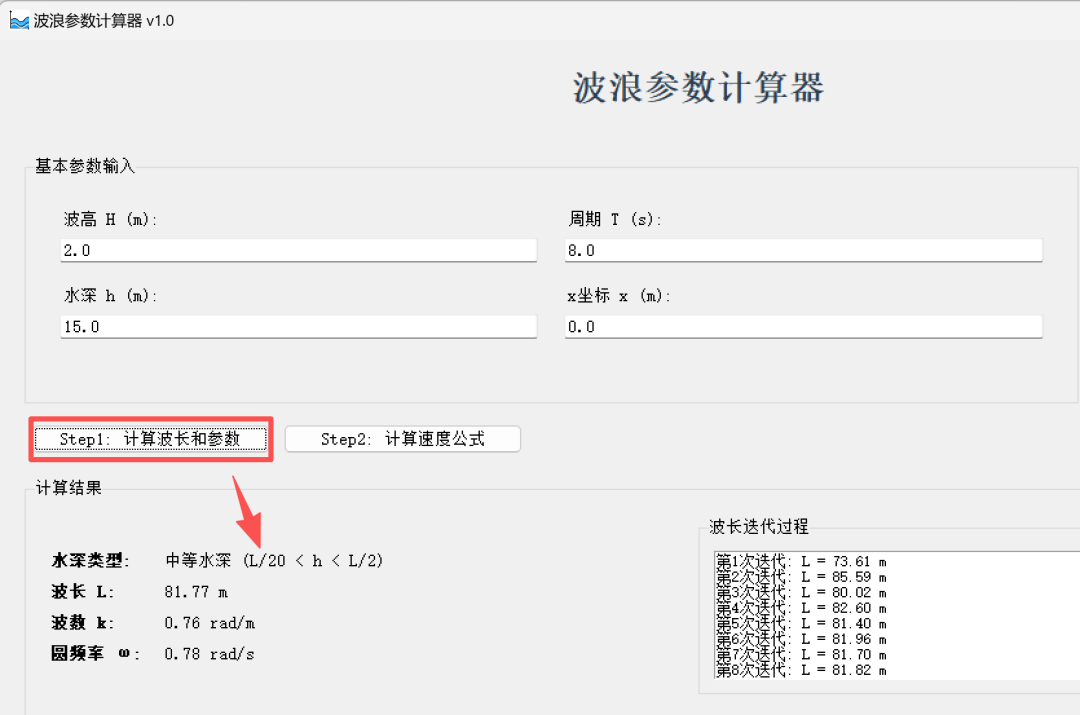

Step1：计算波长和核心参数

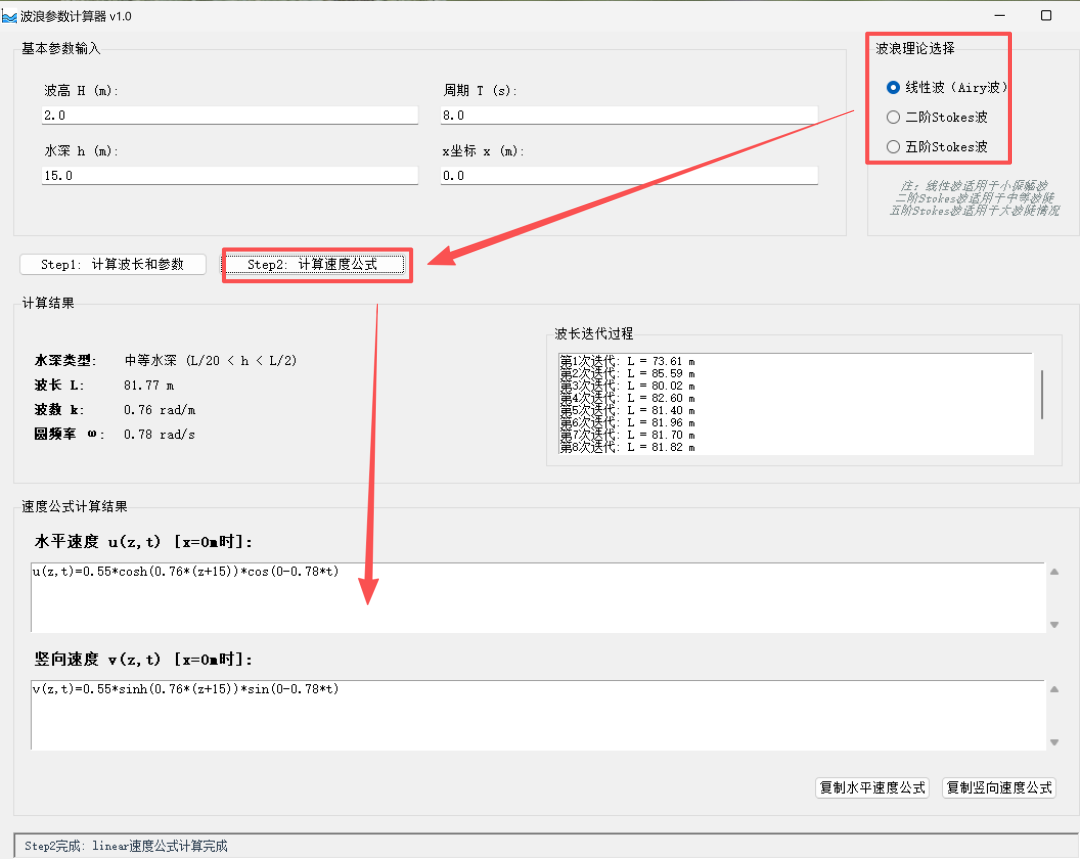

Step2：生成不同波浪理论的速度公式

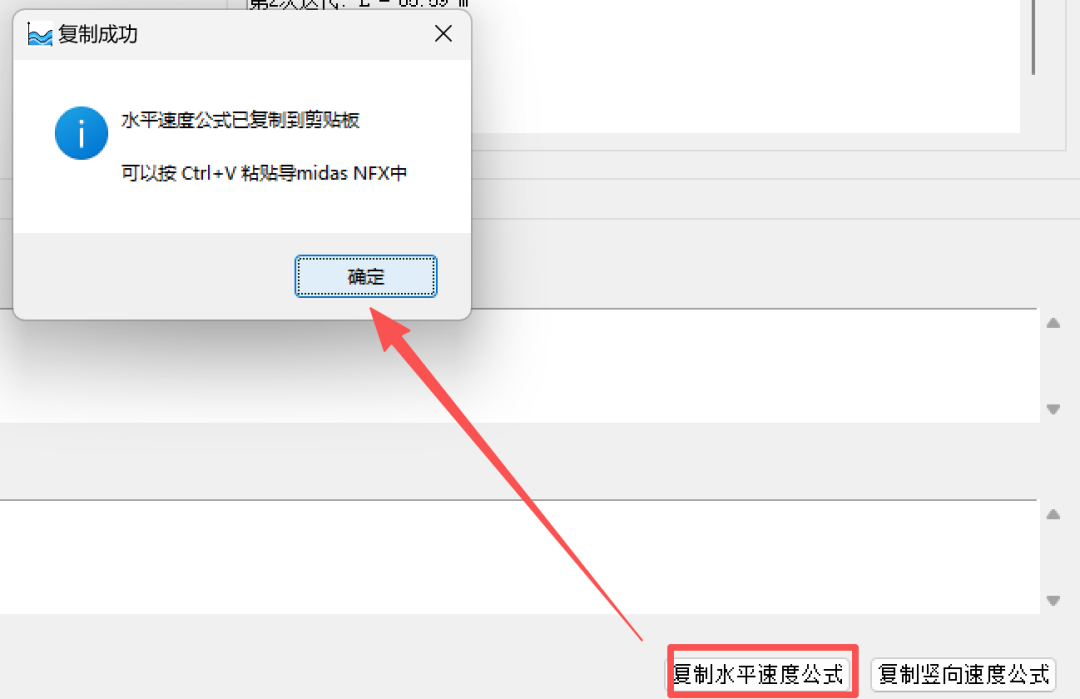

Step3：点击复制即可粘贴到NFX中

📚 不同波浪理论适用场景 & 核心公式

工具箱内置的公式均为行业经典，覆盖不同波陡场景：

1. 线性波（Airy 波）

适用于小波陡场景，核心公式：

u (z,t) = (ωH/2) * [cosh (k (z+h))/sinh (kh)] * cos (kx-ωt)

v (z,t) = (ωH/2) * [sinh (k (z+h))/sinh (kh)] * sin (kx-ωt)

2. 二阶 Stokes 波

适用于中等波陡场景，考虑非线性项：

u (z,t) = (πH/T) * [cosh (k (z+h))/sinh (kh)] * cos (kx-ωt) + (3/4)(πH/T)(πH/L) * [cosh (2k (z+h))/sinh⁴(kh)] * cos (2 (kx-ωt))

v (z,t) = (πH/T) * [sinh (k (z+h))/sinh (kh)] * sin (kx-ωt) + (3/4)(πH/T)(πH/L) * [sinh (2k (z+h))/sinh⁴(kh)] * sin (2 (kx-ωt))

3. 五阶 Stokes 波

适用于大波陡场景，基于 Fenton (1985) 经典理论，包含更多非线性项，满足高精度计算需求。

💡 最后想说

不管是日常工程计算、课程设计，还是学术研究，这款工具箱都能帮你省下大量手动计算的时间，避免公式记错、迭代出错的问题。

若有其他定制开发类似工具箱的需求，可联系作者。

来源：midas机械事业部

非线性动网格 NFX MIDAS 理论控制

著作权归作者所有，欢迎分享，未经许可，不得转载

首次发布时间：2025-12-19
