北理刘长猛教授顶刊丨送丝方向对无支撑线弧增材制造成形质量和精度的影响研究

1 研究背景及目的

在电弧熔丝增材制造（WAAM）的点阵结构中，无支撑杆的制造质量和精度尚未开展大量系统的研究，严重限制了增材制造点阵结构质量及工程应用。本研究旨在通过讨论丝材相对熔池的送丝位置，提高无支撑杆的制造质量和精度，实现WAAM大规模点阵结构的高精度低成本制造。

2 论文亮点

（1）基于课题组特色无支撑制造工艺方法完成样件制造，依据悬空凝固熔池理论调整工艺参数确保制造稳定性；

（2）将360°圆周方向分为12组，更为细致的探究了送丝方向对精度的影响，这在过去并没有被研究过；

（3）针对金属丝材进入熔池对稳态产生的影响进行了详细的研究。

3 试验方法

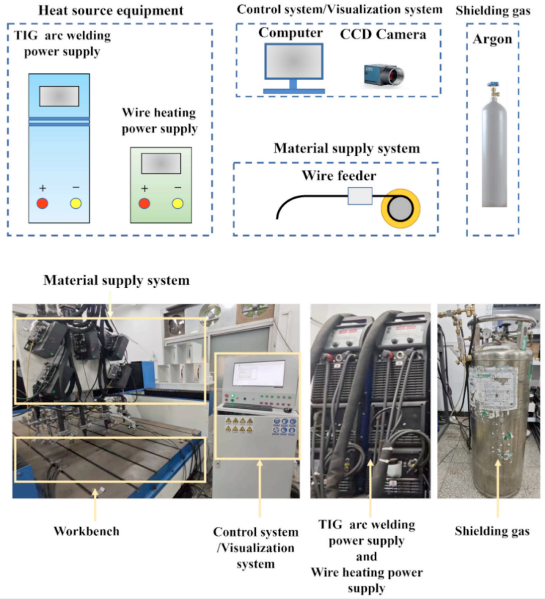

首先，打开热源和热线辅助系统，输入所需的工艺参数。然后，将机床和基板调整到适当的位置进行加工。在制造过程中，实时调整工艺参数，以避免明显的熔池振荡。将360°圆周方向分为12组，共制造了12组样品。每组由五个使用相同工艺参数制造的重复样品组成，随后进行3D扫描以表征试样的加工精度。

4 结果

（1）在熔池高温区送入焊丝所制造的试样，其体积与精度明显大于在熔池低温区送丝的试样；

（2）在极端情况下，沿熔池不同方向输送焊丝的无支撑棒的体积差可达120%。飞溅问题对材料利用效率和尺寸精度都有显著影响；

（3）保持较长的弧长（约5.9mm）可以提高制造精度和加工质量。

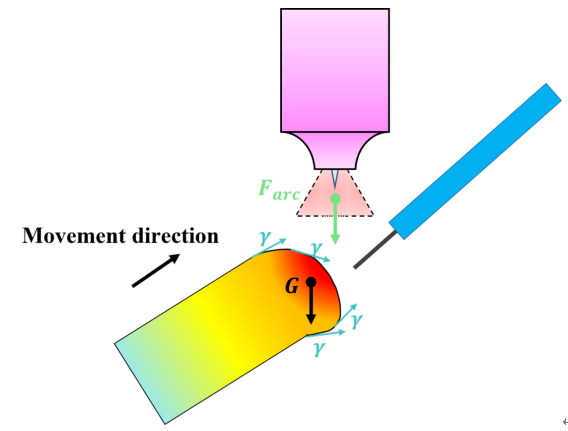

Fig. 1. Schematic diagram of the force a nalysis on the metal melt during WAAM.

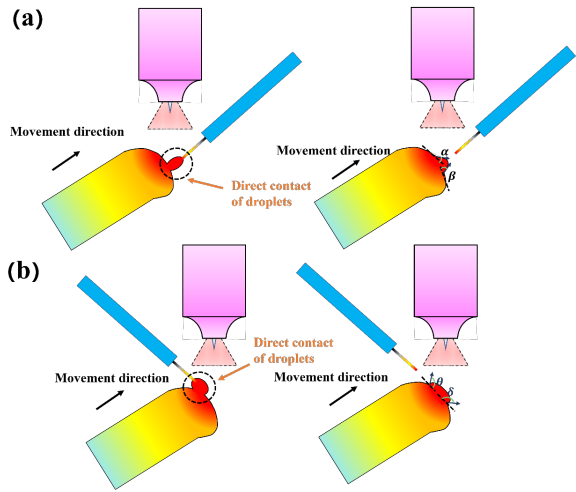

Fig. 2. (a) Schematic diagram of positive contact transition treatment in high-temperature area of WAAM; (b) Schematic diagram of back contact transition treatment in low-temperature area of WAAM.

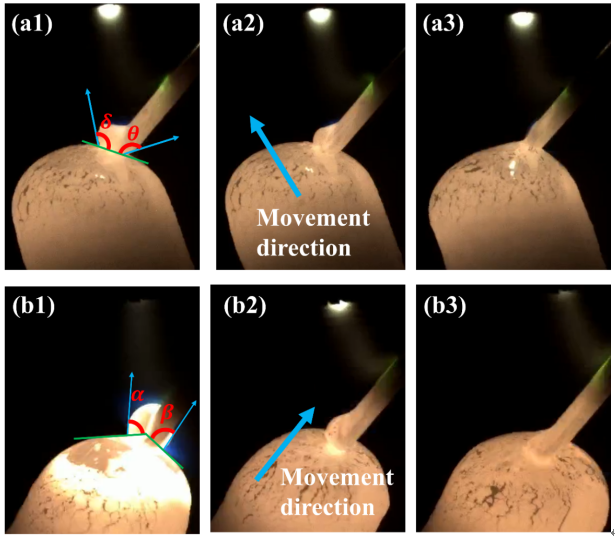

Fig. 3. Transition process in arc additive manufacturing process captured by industrial camera. (a1)–(a3) Transition of wire feeding in low-temperature areas; (b1) –(b3) Transition of wire feeding in high-temperature areas.

5 结论

(1) 将金属丝送入高温区可以缓解温度梯度变化对制造精度的影响，并在减少熔池振荡和保持稳定的加工状态方面发挥着至关重要的作用。

(2) 在一定范围内，加工时保持较长的电弧，可以增强散热，减轻热量积聚对加工的影响，从而提高WAAM组件的精度和质量。

(3) 当焊丝被引入熔池的高温区时，具有更好润湿性，促进了更平稳的过渡，对提升精度有积极作用。

6 前景与应用

本论文详细讨论了送丝方向对无支撑点阵杆制造精度和质量的影响，该研究对大尺寸双钢板点阵结构的低成本高精度制造具有积极的促进作用。此类双钢板点阵结构可应用于海洋浮台、抗爆装甲、高强度建筑等领域，具有广阔应用前景。

来源：增材制造硕博联盟
