STAR-CCM_浮体运动和受力【系列课】：数值波浪水槽，横摇衰减，自由漂浮，系泊锚链受力实验验证

本课适合哪些人学习：

1、STAR-CCM小白，手把手教学操作，一对一实验验证。

2、要求数值结果能够与实验吻合的专业人士。

3、科研学习型人才：不限于本科生和研究生。

4、研发工程型人才：不限于设计院工程师。

5、流体力学、船舶与海洋工程、海岸工程等专业人士。

你会得到什么：

【不仅仅是学习操作，更重要的是理解，能够将验证过的模型扩展应用到自己问题中去！】

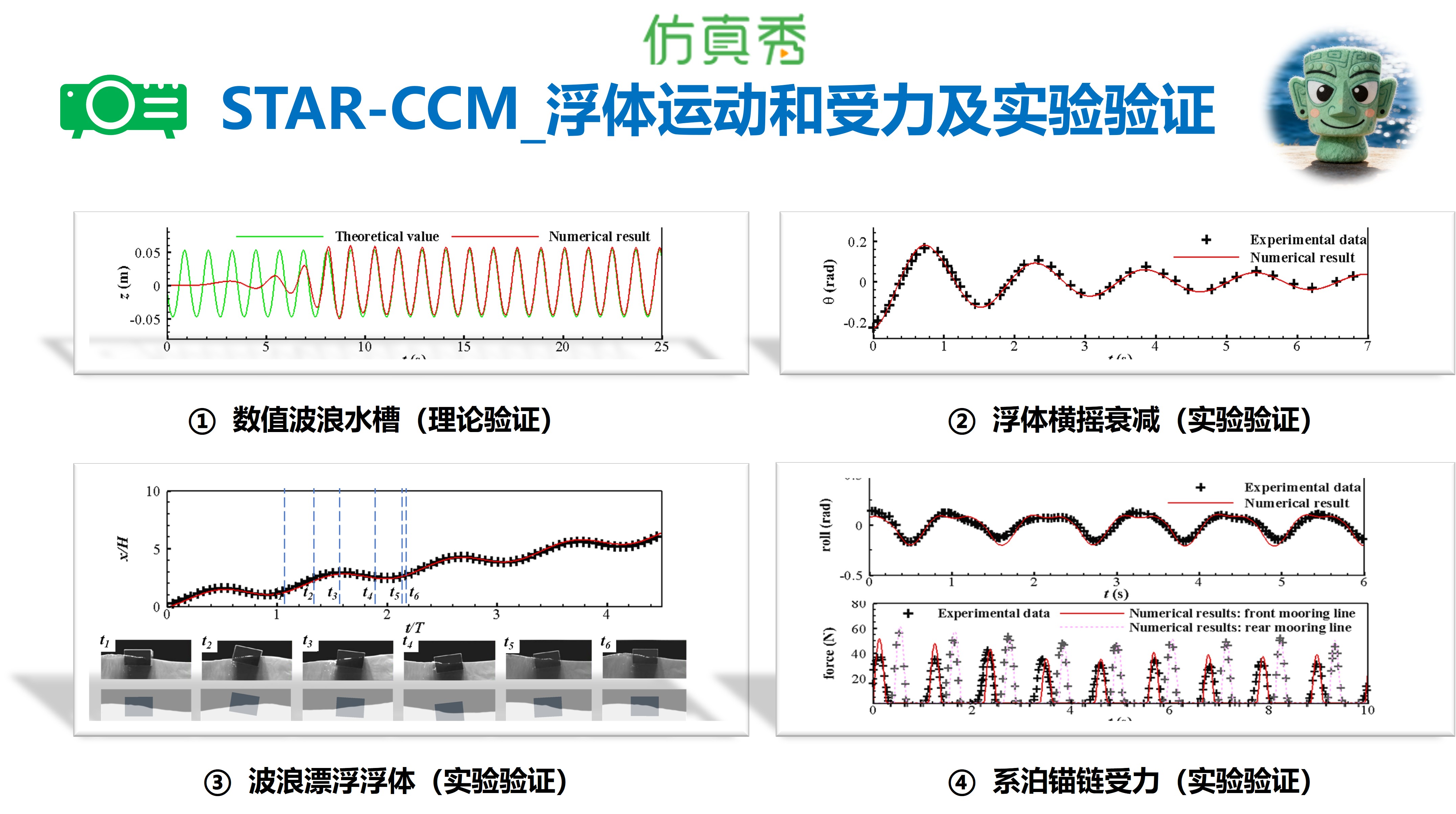

1、帮助您掌握如何建立数值波浪水池！对比理论值，验证数值造波精度。

2、帮助您掌握如何模拟自由漂浮浮体的横摇衰减运动，对比实验【** 2016博 大连理工】验证横摇衰减运动的准确，包括验证衰减时域曲线，振幅频域曲线。

2、帮助您掌握如何模拟自由漂浮浮体在波浪下的横荡、垂荡、横摇运动，对比实验【** 2016 China Ocean Eng.】验证浮体运动前后两个位置处的波面高度，浮体的三种运动的轨迹，一个周期内浮体运动姿态和周围水面的变化情况。

3、帮助您掌握如何模拟波浪对锚链系泊浮体的相互作用，包括横荡、垂荡、横摇运动，和迎浪侧与背浪侧锚链的受力情况，对比试验【** 2009博 大连理工】验证浮体的三种运动的轨迹和锚链系泊受力。

课程介绍：

课程宗旨👇即学即用

基于理解👉注重操作

强调验证👉融会贯通

第零讲，前期准备。
软件：Simcenter STAR-CCM  2402.0001 (19.02.012-R8)，Tecplot2017，Excel等，交流群可获取相关软件，仅供测试使用。
理论：六自由度的概念。可参考：https://zhuanlan.zhihu.com/p/560875480

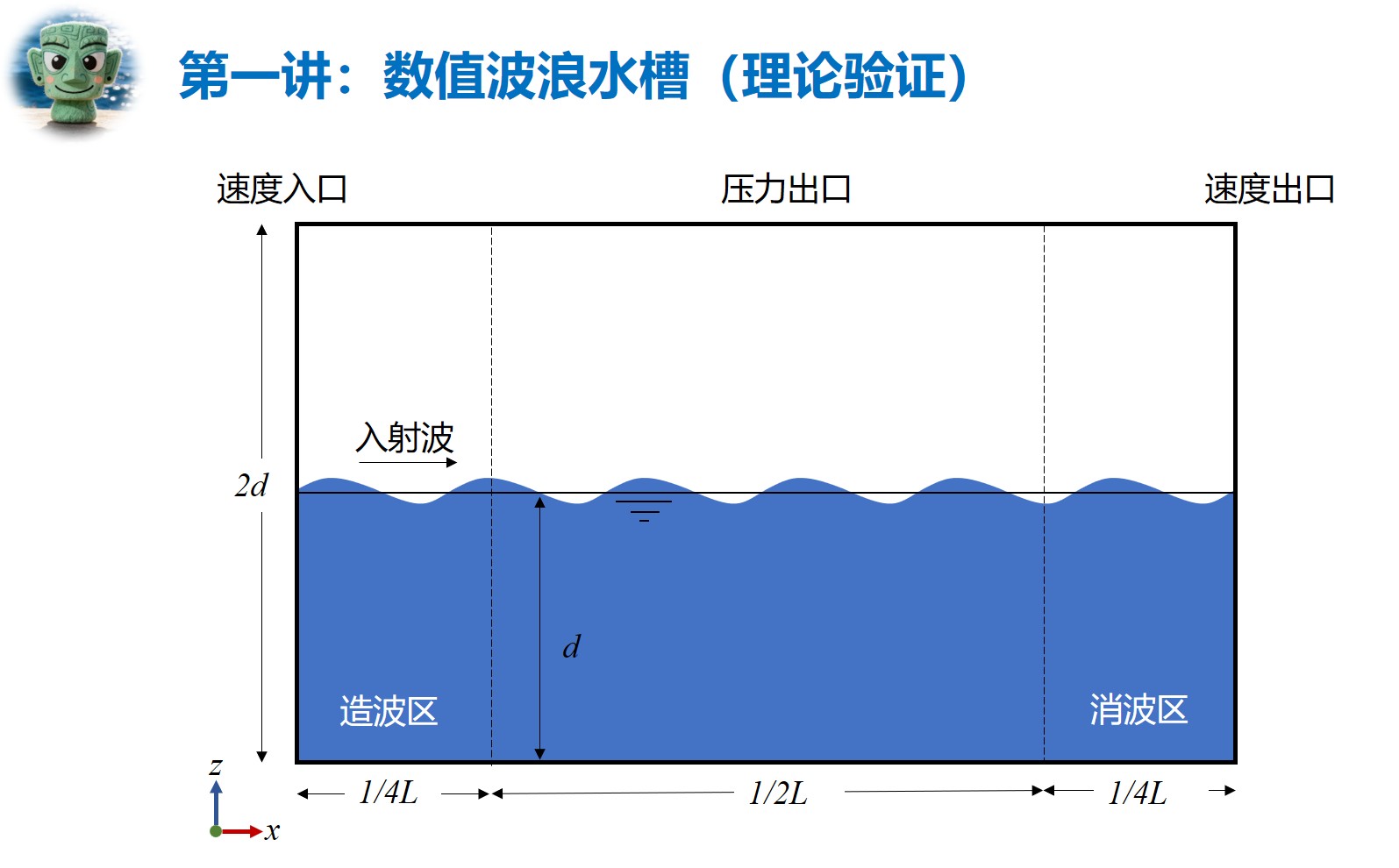

第一讲：构建你的第一个数值波浪水槽——从理论到实践的融会贯通

本节课，我们将共同迈出第一步：借助STAR-CCM 软件，构建一个二维的数值波浪水槽。您可能会看到一长串专业的术语：控制方程、有限体积法、VOF方法、SST k-ω湍流模型、PISO算法… 请不要被它们吓倒。因为，我们的核心宗旨是 “即学即用” ，所以我们不会让您进行“黑箱”操作。我会为您清晰地阐释：

• 为什么选择这些模型和方法？

• 它们在整个模拟中分别扮演什么角色？

• 它们之间如何协同工作，就像一台精密仪器的各个齿轮？

第一步：【融会贯通 · 理解蓝图】在打开软件之前，我们先搭建起知识的框架。

• 流体运动的控制方程是描述流体行为的“物理定律”，是整个模拟的基石。

• 有限体积法 是我们将质量守恒、动量守恒及能量守恒“翻译”成计算机能处理的离散单元的工具。

• VOF方法 是追踪波浪（自由液面）形态的“魔术师”，能清晰地捕捉气与水的交界。

• SST k-ω湍流模型 是模拟负责湍流的“预言家”，确保流动计算的准确性。

• PISO算法 是协调压力与速度之间关系的“总指挥”，保证计算快速且稳定地推进。

第二步：【注重操作 · 亲手搭建】接下来，我们将进入STAR-CCM 软件界面，进行一步步的注重操作的讲解。从几何创建、网格划分（我们采用保证精度与稳定性的二阶差分隐式格式），到物理模型的选择与设置，再到边界条件和求解参数的设定。我的操作演示将极其详尽，确保您能即学即用，跟随课程就能完整复现整个水槽模型。

第三步：【强调验证 · 审视成果】一个未经检验的模拟结果是不可信的。因此，本课程极度强调验证。我们将引入波浪理论值作为我们的“标尺”。在模拟结束后，我们将把计算得到的波浪特性（如波高、波长）与理论解进行对比。这个过程，不仅能验证我们水槽的准确性，更能让您深刻理解数值模拟中“验证”这一核心环节的重要性，真正做到心中有数。

最终，通过本节课的学习，您将获得：自己构建的、可运行的二维数值波浪水槽；概念与方法的透彻理解；严谨的模拟验证思维。

第二讲：当波浪遇见浮体——浮体横摇衰减模拟与实验验证

在第一讲中，我们成功建造了一个“平静”而精准的数字水槽，并学会了用理论标尺去验证它。现在，继续研究浮体在波浪中的运动。模拟一个浮体在静水中的横摇衰减运动，并将数值结果与经典的物理实验数据进行对比验证。

第一步：【融会贯通 · 理解动态相互作用】

浮体横摇衰减，问题瞬间从“纯流体”变为复杂的 “流固耦合” ，其中需要两个关键技术：

• 重叠网格技术：它如同浮体周围一块“神奇的可移动画布”。浮体可以自由旋转，而背景网格保持静止，两者完美嵌套。

• DFBI（动态流体相互作用）模型：它是计算浮体受力的“裁判官”。基于六自由度体运动理论，可以计算浮体所受的力和力矩，同时可以用 于模拟任何由流体作用引起的浮体六自由度运动。

第二步：【注重操作 · 创建耦合系统】
我们将进入STAR-CCM 进行实战操作，步骤清晰，即学即用：

1. 模型升级：在第一讲水槽基础上，导入浮体几何，完成重叠网格区域的创建与设置。

2. 赋予物理：激活DFBI模型，为浮体定义质量、重心、转动惯量等关键物理属性，并设置横摇自由度。

3. 施加初始条件：如何让浮体“摇”起来？我们将设置一个初始横摇角，然后释放，观察其在水阻尼作用下的自由衰减过程。

第三步：【强调验证 · 对标实验数据】
模拟完成后，我们将把数值计算得到的横摇衰减时历曲线（角度随时间衰减的过程）与实验曲线进行同图比对。同时，我们还是用快速傅里叶变化，得出横摇衰减的幅值频域曲线，并与实验测量所得的主频进行对比。

通过第二讲的学习，您将掌握流固耦合模拟的核心技术组合：重叠网格与DFBI；独立完成从静水衰减到其他复杂运动的仿真能力；建立起“数值模拟-实验验证”的严格科研与工程思维，让您的仿真工作具备坚实的说服力。

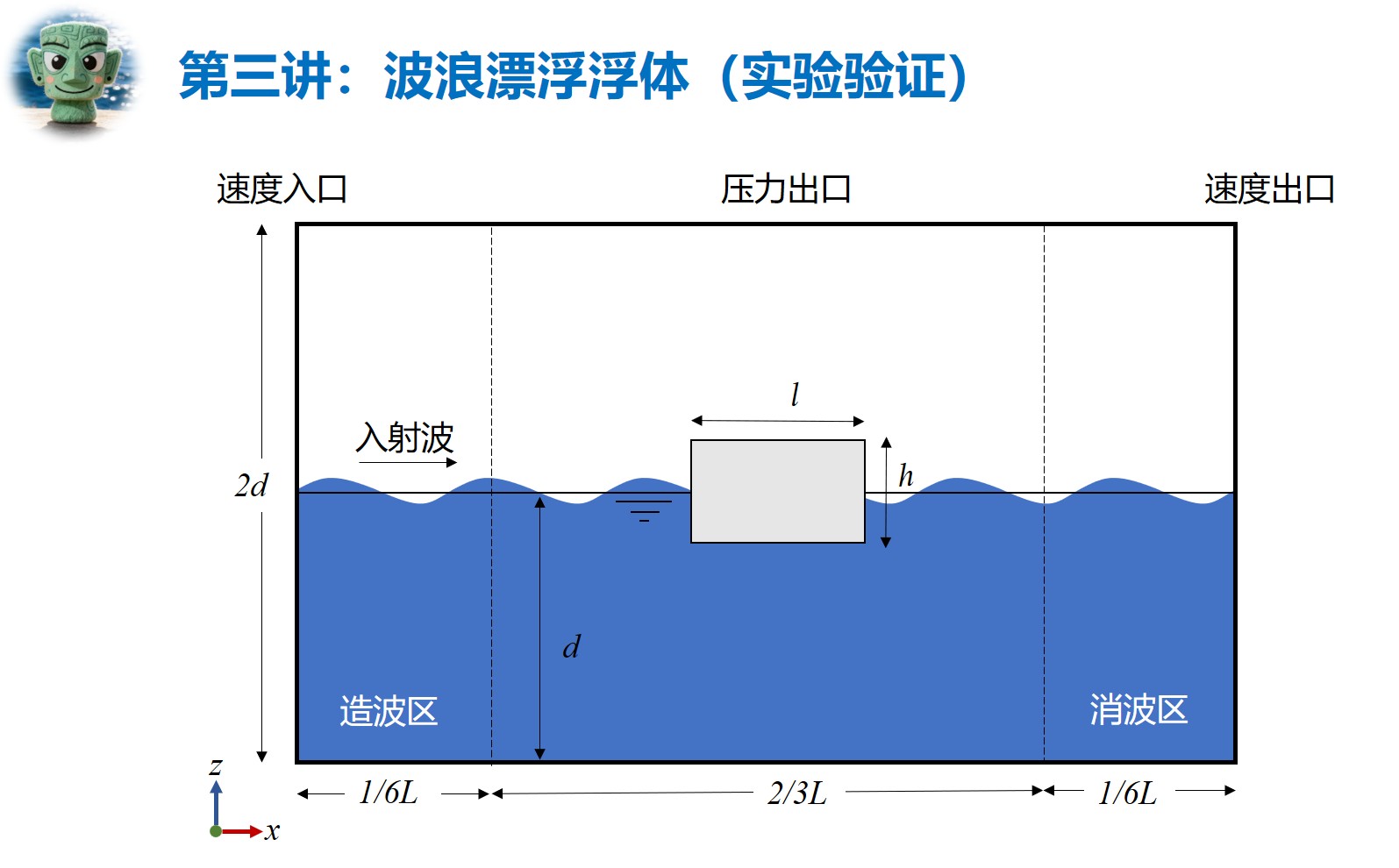

第三讲：波浪 浮体——自由漂浮方箱在波浪中的运动与验证

在第二讲中，我们掌握了浮体在静水中运动的“基本功”。现在，是时候让我们的浮体迎接真正的风浪，开启一场从“水池测试”到“海洋航行” 的全面升级。本章，我们将模拟一个自由漂浮的方箱在规则波浪作用下的运动，并进行多维度的精密验证。

第一步：【融会贯通 · 理解从“衰减”到“强迫运动”的跃迁】

我们将深入理解本次模拟的转变与新增的技术维度：

• 从单自由度到多自由度：浮体不再仅限于绕单轴转动，而是将在波浪作用下，真实地产生横摇、纵摇、垂荡这三个核心运动（六自由度中的关键三者）。理解其耦合机制至关重要。

• 从静水到波浪场：核心在于引入斯托克斯五阶波浪作为环境的驱动者。我们将阐明为何高阶波浪理论更适合模拟本例中可能存在的非线性波浪-结构相互作用。

• 技术组合的升华：将第一讲（数值波浪水槽）、第二讲（重叠网格与DFBI）的核心技术无缝衔接，构建一个波浪生成 → 波浪传播 → 波浪/结构相互作用 → 结构动态响应的完整系统。

第二步：【注重操作 · 构建动态波浪-结构耦合场】

在STAR-CCM 中，我们将进行逻辑清晰、即学即用的操作：

1. 波浪入口：在第二讲模型基础上，将第一讲的五阶斯托克斯波作为入口边界条件激活。

2. 解放浮体：将浮体的DFBI约束从单一的横摇释放，允许其在波浪作用下进行横摇、纵摇、垂荡的自由运动。

3. 设置监测：精准布置波高仪探头与浮体运动监测器，为后续的多维度验证准备好数据抓手。

第三步：【强调验证 · 执行严谨的结果审视】

本章的验证是一次 严谨的验证 ，其深度和广度远超以往：

• 波浪环境的验证：首先，在浮体放置位置的前后两处，对比模拟与理论的波面时历曲线。这直接检验了波浪在传播至结构物时的精度，是后续一切分析的基础。

• 浮体运动响应的验证：将数值计算得到的浮体横摇、纵摇、垂荡运动的时间历程曲线，与基准实验数据进行严格比对。这是验证流固耦合系统准确性的核心。

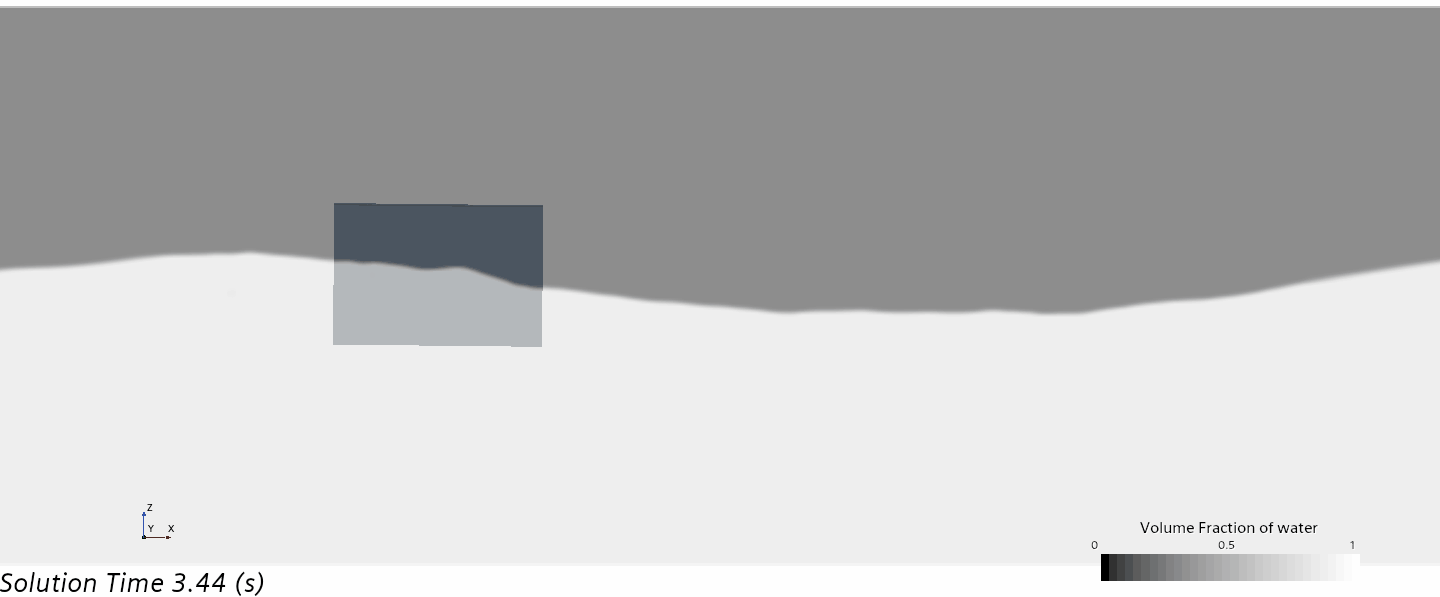

• 流场与姿态的协同可视化验证：我们将提取并演示一个典型周期内，浮体运动姿态与周围瞬时自由液面的动态变化动画。此过程将直观地揭示波浪载荷、流体动力与结构运动之间的因果关系，实现真正的 “融会贯通”。

通过第三讲的学习，您将掌握构建并分析“波浪中自由浮体全耦合运动”这一经典海洋工程问题的完整能力；建立起从“局部数据点验证”到“整体流场物理审视”的严谨的验证思维体系；获得一个高度可靠的、可复用的高级数值波浪-结构相互作用仿真模板，可直接应用于船舶稳性、海上平台运动等实际工程问题的前期研究。

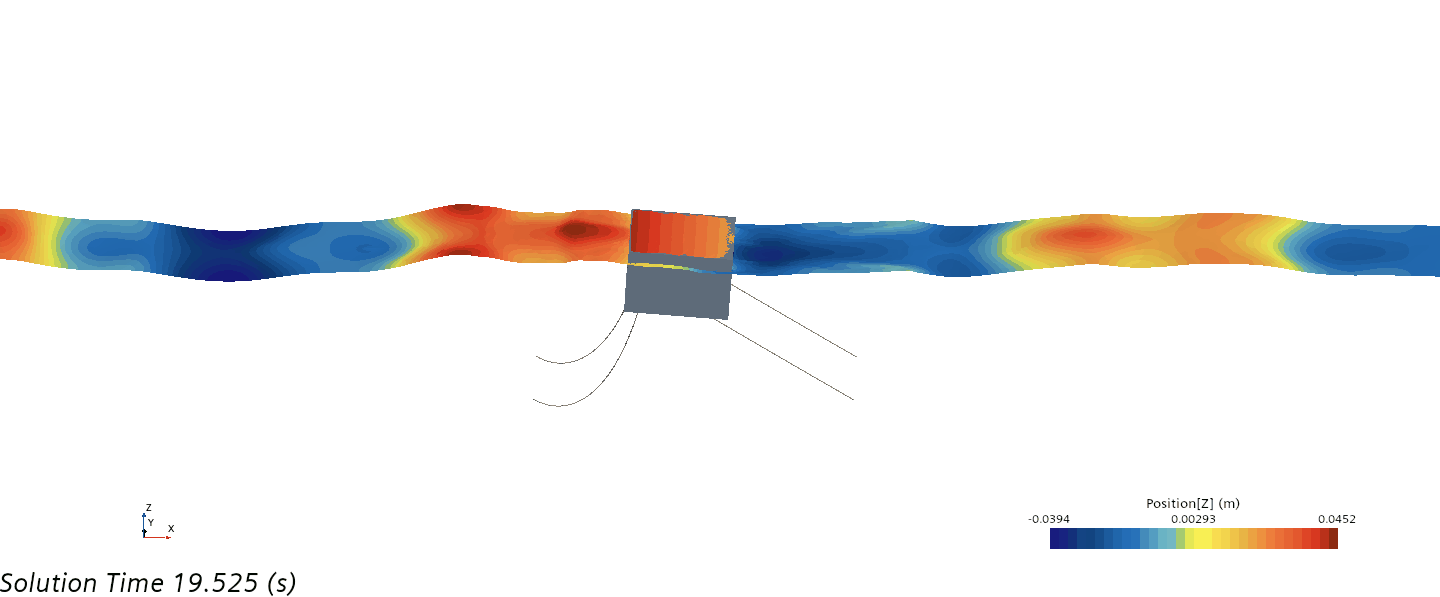

第四讲：系泊的力量——波浪作用下系泊浮体动力响应综合验证

在第三讲中，我们让方箱在波浪中自由漂浮，掌握了全耦合运动的奥秘。然而，真实的海洋工程结构，无论是海上风机、浮式平台还是养殖工船，几乎无一例外地通过系泊系统与海底相连。这根“缆绳”，彻底改变了结构的动力学行为。

本章，我们将模拟并分析一个系泊浮体在波浪中的动力响应。 我们在前三讲所有核心技术的基础上，引入系泊力的动态耦合，完成从“自由漂浮”到“约束定位”的终极跨越，并对系统进行最严苛的多物理量验证。

本次学习，是“融会贯通”理念的终极体现。我们将把一个复杂的工程系统拆解、建模、求解并全方位验证。

第一步：【融会贯通 · 理解“流体-结构-系泊”的三角耦合】

• 从“二体耦合”到“三体耦合”：系统从“流体-浮体”的二元交互，升级为 “流体-浮体-系泊线” 的三角动态对话。理解系泊如何作为“弹簧与阻尼器”，为浮体提供回复刚度并耗散能量。

• 系泊力的实现：我们将阐释如何在STAR-CCM 中通过 “体耦合-悬链线” 模型或等效的动力学模块，来模拟锚链的物理特性（如刚度、预张力、悬链线效应）。给予您对边界条件力学本质的理解，而非简单的参数输入。

• 工程问题的聚焦：系泊系统的存在，使得浮体的运动和锚链受力相互影响，工程设计尤为注意。

第二步：【注重操作 · 集成三角耦合系统】

在软件中，我们将逻辑清晰地进行系统集成与设置，确保您能即学即用：

1. 系统继承与升级：在第三讲（自由浮体 五阶波）的成熟模型上，添加悬链线模型。定义锚点位置、系泊属性（刚度、长度、单位质量等）。

2. 定义耦合关系：将系泊力作为外部力或通过专用耦合模块，动态施加于浮体底部，实现每时每刻的力与位移交互。

3. 设定监测方案：除了继续监测浮体的横摇、垂荡、横荡运动外，新增对迎浪侧与背浪侧锚链顶端张力的时历监测，为对比验证做好准备。

第三步：【强调验证 · 执行运动与载荷的双重考核】

本章的验证是对完整系统仿真的“竣工验收”，标准极为严格：

• 运动响应验证：将数值计算得到的浮体横荡、垂荡、横摇运动时历曲线，与公开发表的实验数据进行对比。

• 系泊载荷验证（核心新增）：将同时对比迎浪侧与背浪侧锚链力的时历曲线。验证两侧载荷的非对称性、峰值以及与运动相位的滞后关系。

通过第四讲的学习，您将完成从学员到实践者的关键转变。掌握构建并分析“波浪-系泊浮体”这一经典海上工程系统仿真模型的完整能力；建立起同时关注“系统运动响应”与“关键结构载荷”的完备工程验证与安全评估思维；获得一个可直接应用于浮式结构物锚泊系统初步设计与安全性评估的高价值高级仿真案例，真正具备解决复杂工程问题的实战技能。

课程相关图片：
