3D悬浮图样成像失真？OAS软件深度解析破难题

周期型悬浮图样基于集成成像技术实现，该技术作为自动立体与多视角三维成像方法的核心，通过二维微透镜阵列捕获并重现光场，最早由 Gabriel Lippmann 于 1908 年提出。目前，周期型悬浮图样广泛应用于裸眼 3D 显示、消费电子智能背板、车载 HUD 显示等领域，可显著提升视觉交互的逼真度与沉浸感。OAS 光学软件凭借其高精度几何光学建模、非序列光线追迹及光场分析能力，成为周期型悬浮图样设计与优化的专业工具。

在 OAS 软件中定义微透镜阵列参数，设置单透镜焦距为 200μm、阵列周期 50μm，透镜面型为球面；字符阵列选用 “OAS” 图案中的字母A，像素尺寸 10μm×10μm，阵列周期小于透镜周期。

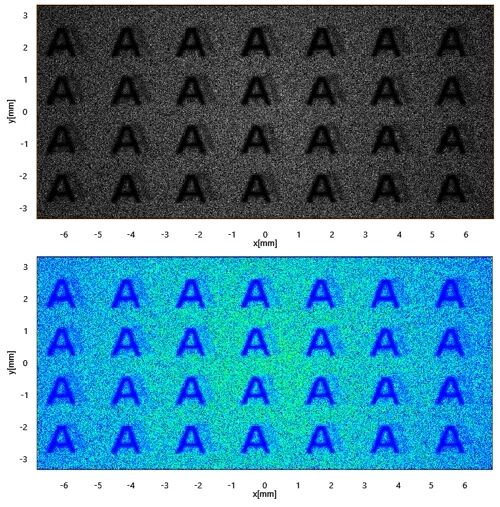

设置探测面与基板的垂直距离范围为 5-15mm，采样精度设为 1μm，以捕获细微光场分布。

在玻璃基板两侧分别生成微透镜阵列与字符阵列：微透镜阵列构建球面轮廓，字符阵列完成图案化；调用OAS的表面散射功能设置微透镜表面反射率。

选择软件非序列模式追迹，该模式可精准捕捉光在微透镜折射、基板透射、字符阵列反射 / 透射的完整路径，避免传统序列追迹对光场重现的信息丢失；追迹次数设为 100 万条光线，确保统计精度。



本案例通过 OAS 软件完成周期型悬浮图样的建模、追迹与分析。未来，OAS 可进一步拓展该技术在 AR 眼镜显示、智能座舱交互面板等领域的应用，为集成成像类产品的快速迭代提供专业光学仿真支撑。
