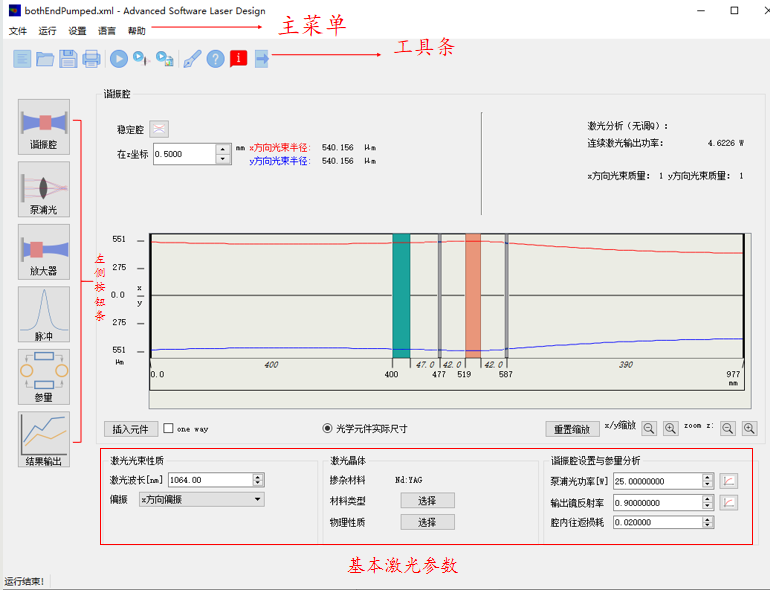

双端泵浦式热致双折射分析

热致双折射的影响：

1.光束质量退化

热致双折射使晶体折射率呈各向异性分布，导致激光光束的波前畸变，原本的高斯光束会出现椭圆化、不对称发散或多模振荡，显著降低光束的聚焦性能。例如，在高功率激光切割中，光束质量下降会导致切割边缘粗糙、热影响区扩大；在激光精密加工（如钻孔、刻蚀）中，加工精度会因光束发散角增大而降低。

2.偏振特性破坏

Nd:YAG 等晶体原本无自然双折射，但热致双折射会诱发偏振态退化，使线偏振光转化为椭圆偏振光，甚至随机偏振光。

3.输出功率与效率降低

热致双折射会增加激光谐振腔内的光学损耗（如偏振相关损耗、模式竞争损耗），导致激光振荡的阈值升高、输出功率下降。同时，热效应的累积会加剧热透镜效应，进一步压缩谐振腔的稳定工作范围，形成 “热致双折射→热透镜→功率下降” 的恶性循环，最终降低电光效率（典型高功率 Nd:YAG 激光器中，热致双折射可使电光效率下降 5%~10%）。

4.波长调谐精度下降

在可调谐激光器中，热致双折射会改变谐振腔的有效光学长度和模式特性，导致调谐曲线出现漂移、展宽或跳模，大幅降低波长调谐的精度和重复性。例如，用于光谱分析的调谐激光器若受热致双折射影响，其波长分辨率可能从亚纳米级恶化至数纳米级。

分析热致双折射的作用：

1. 定位热与应力的核心问题区

双折射率分布直接映射晶体内部的温度梯度和热应力分布。若中心双折射率高、边缘低，说明热量集中在晶体核心，冷却系统效率不足。若局部出现双折射率突变，大概率是该区域热应力集中，是晶体产生微裂纹的高危区。通过分布特征可快速锁定 “热热点” 和 “应力集中点”，避免盲目优化。

2. 指导激光器结构与参数优化

分布数据能为设计提供量化依据，让优化更具针对性。优化泵浦方案：根据分布不均的方向，调整泵浦光斑形状（如从圆形改为环形）、泵浦功率的空间分配（梯度泵浦），减少局部能量过载。

改进冷却设计：若轴向双折射率差异大，可加长冷却通道；径向不均则优化冷却介质流速或采用微通道冷却，平衡热传导。设计补偿方案：依据分布规律定制补偿元件（如双折射补偿片的折射率梯度），实现 “点对点” 的精准补偿，比通用补偿效果提升 30% 以上。

3. 评估晶体质量与器件可靠性

双折射率分布是判断晶体性能和预判寿命的关键指标。优质晶体的双折射率分布应平滑渐变，若存在不规则波动，说明晶体掺杂不均或内部有缺陷，会直接影响激光输出稳定性。长期监测分布变化，可预判热应力的累积效应，提前更换接近疲劳阈值的晶体，避免运行中破裂。

4. 优化光束质量与偏振控制

分布规律决定了光束在晶体内的传输特性，是调控光束质量的基础。若双折射率呈轴对称分布，可针对性设计谐振腔模式，抑制高阶模振荡，提升光束的高斯性。对于偏振敏感应用，通过分布分析可确定最佳光束传输路径，减少偏振态退化，提升非线性光学转换效率（如倍频效率）。

输出结果：



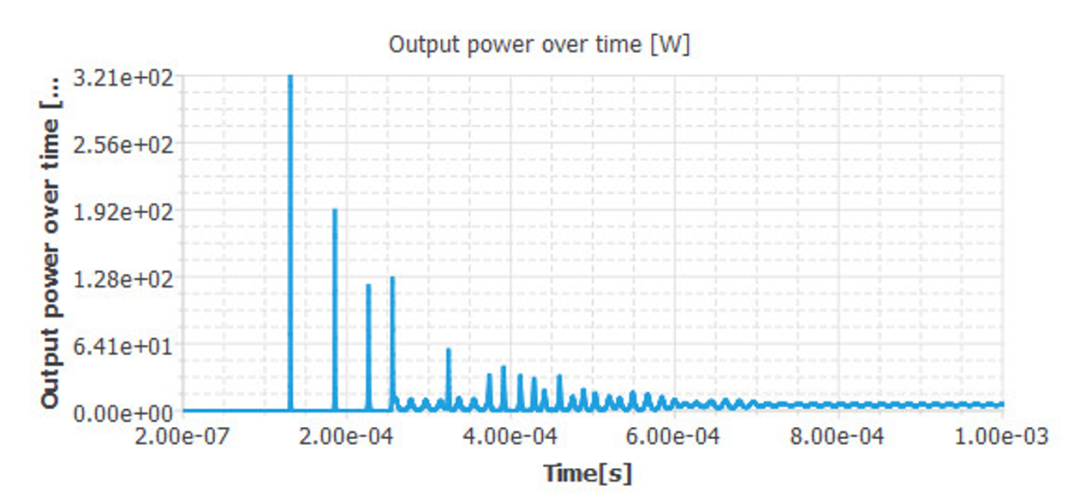

稳态图

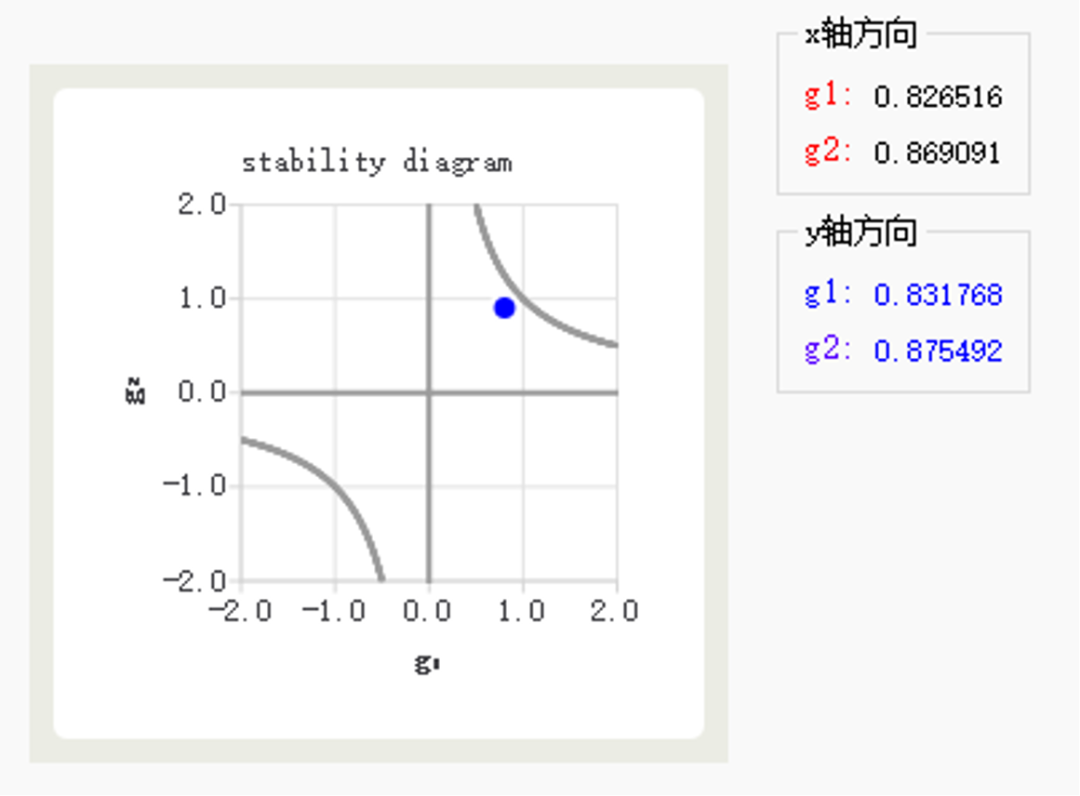

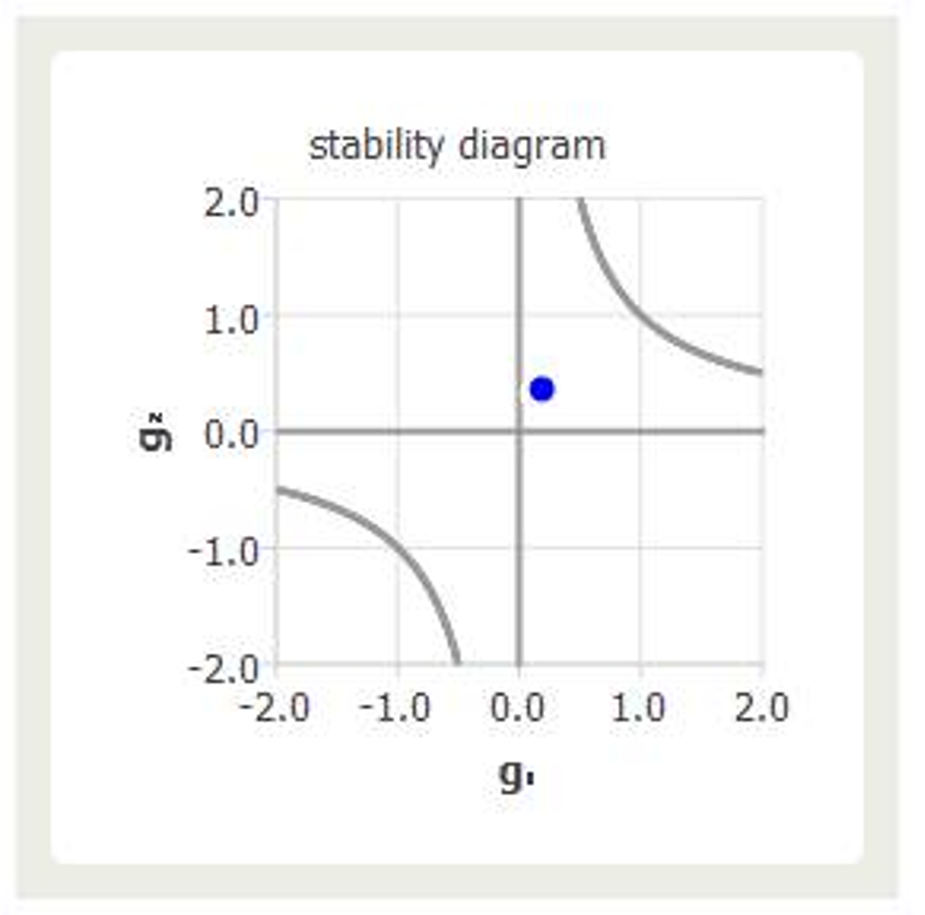

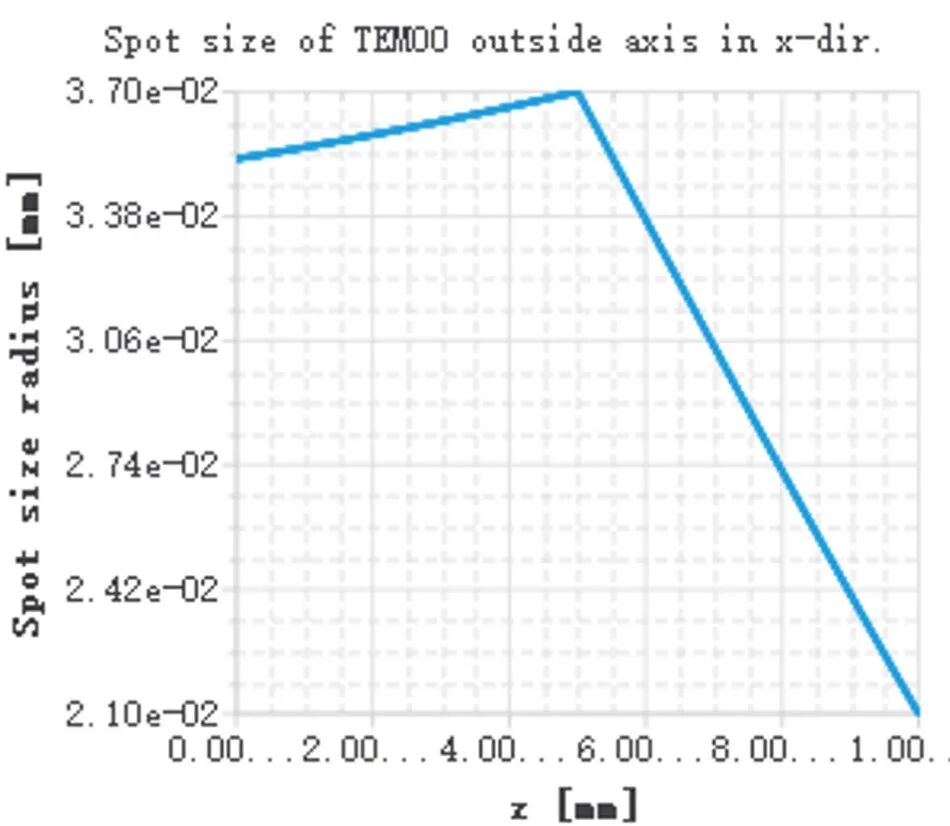

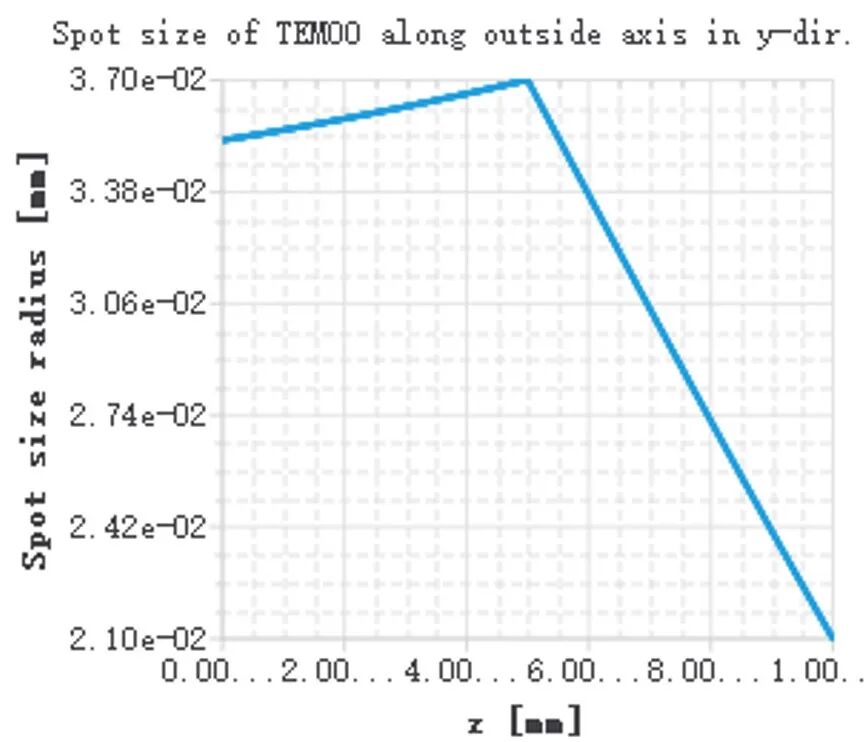

TEM00 模沿 x/y 方向外轴的光斑尺寸变化

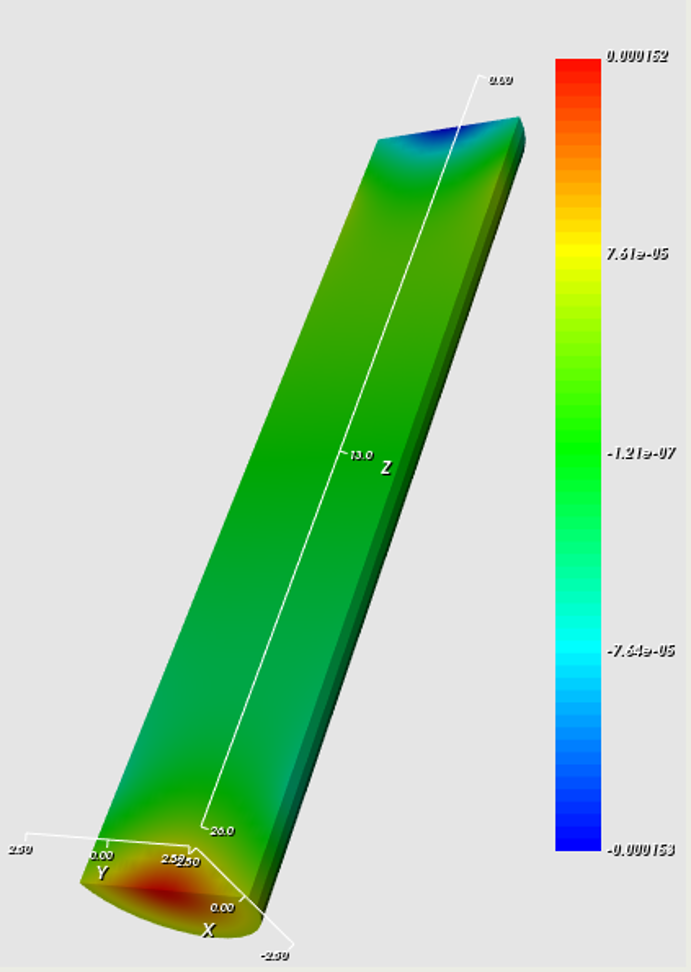

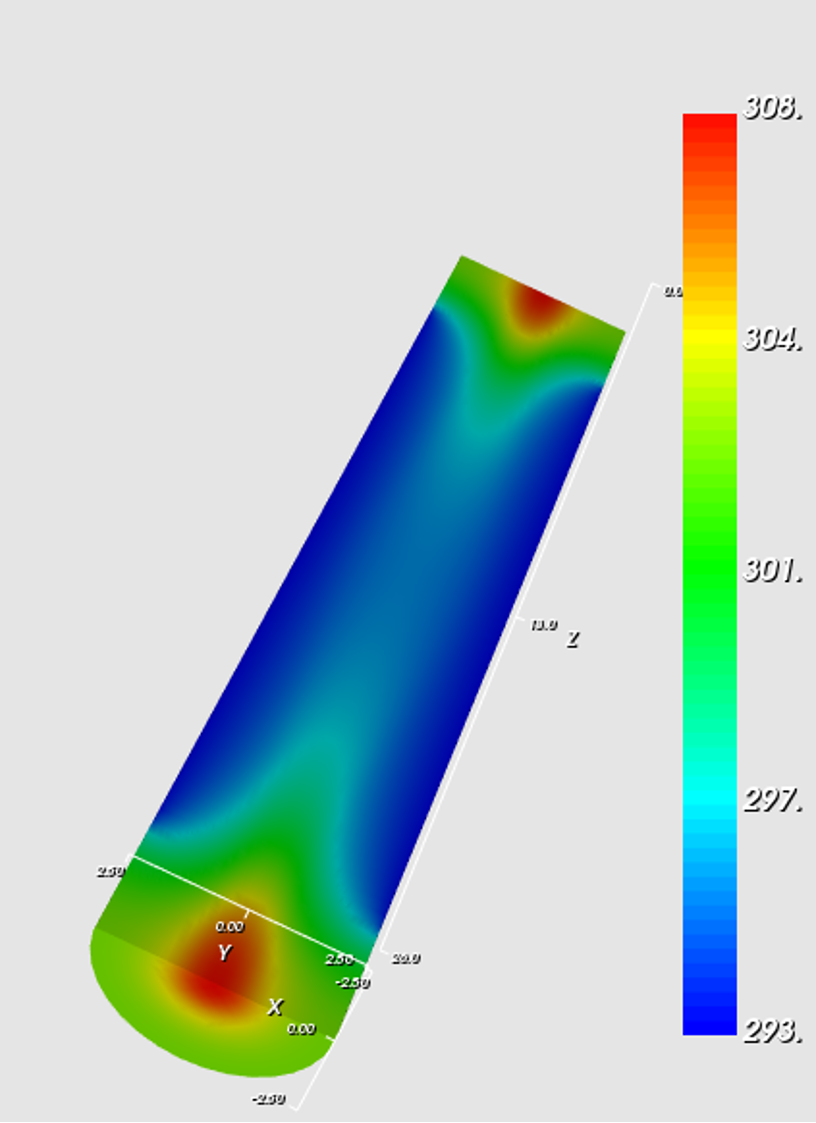

晶体温度分布	晶体形变量分布

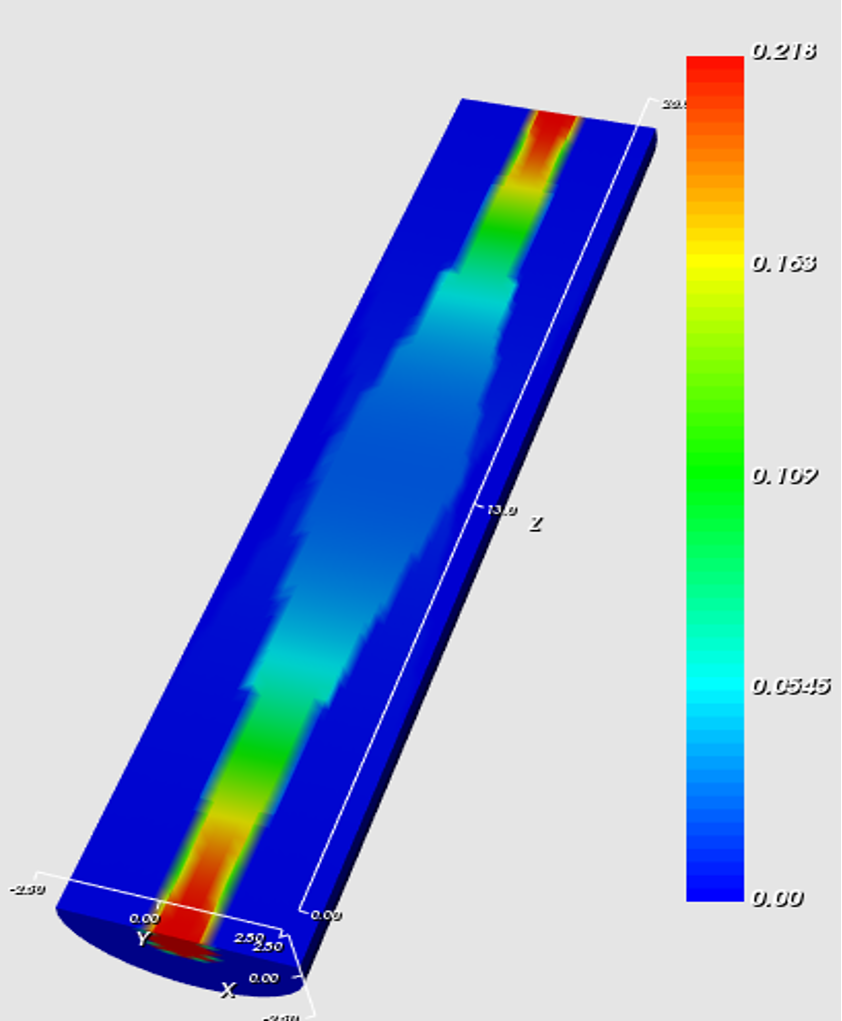

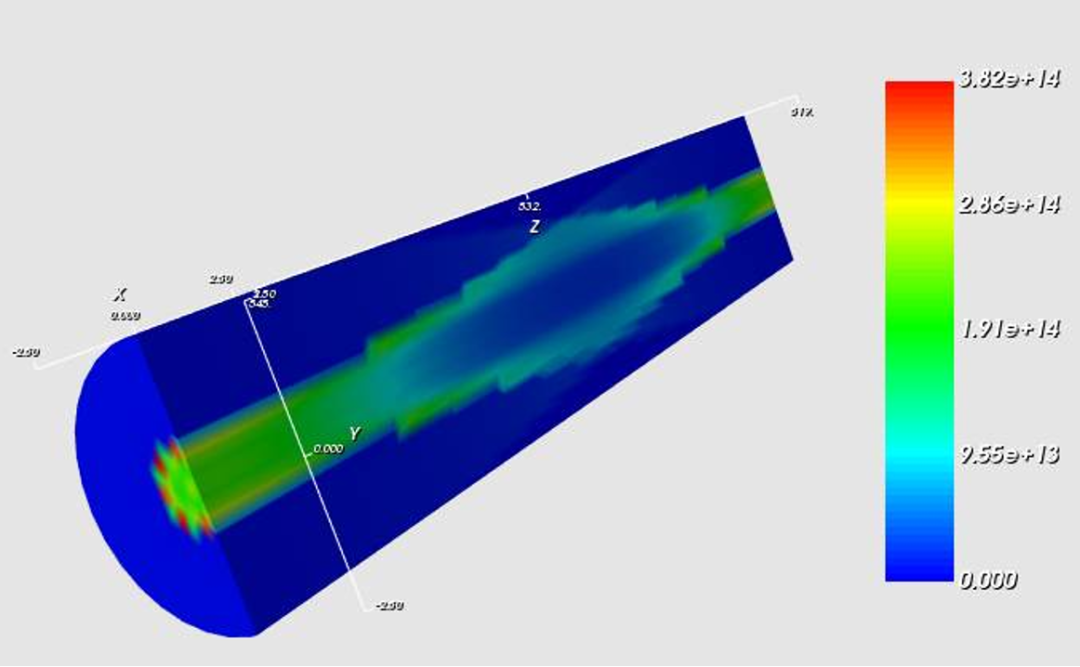

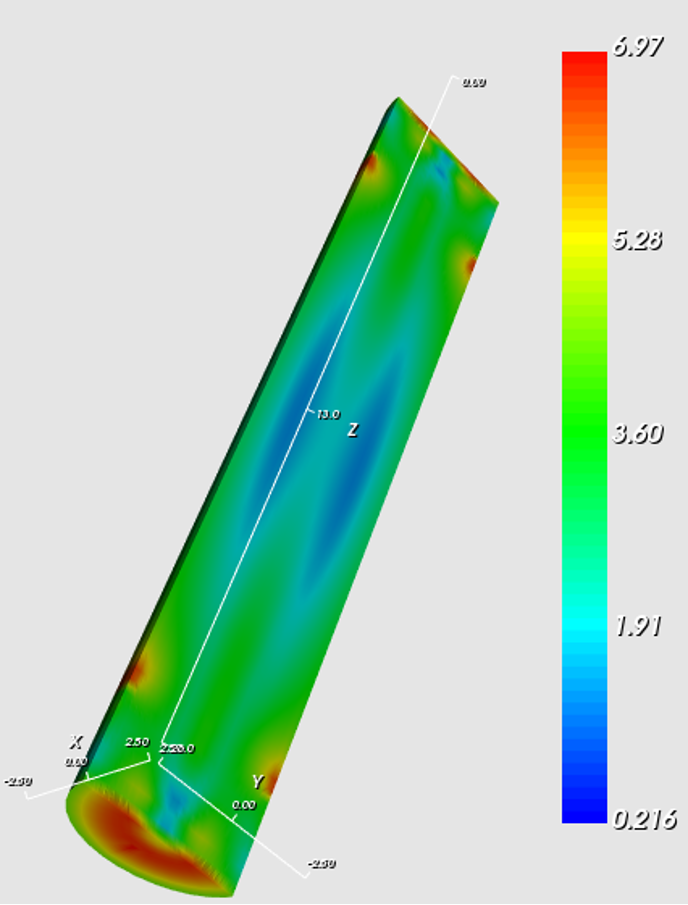

晶体对泵浦光的吸收功率密度分布	晶体冯・米塞斯应力分布

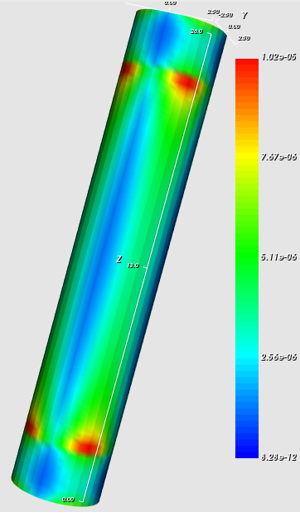

晶体的双折射率分布图：



1. 数值范围与量级

双折射率数值范围为 3.29×10-12至 1.02×10-5，属于热致双折射的典型量级（热应力通过光弹效应诱发的双折射通常在 10-6 至 10-5 量级，局部应力集中区域可达更高值）。

2. 空间分布特征

轴向（z 方向）：晶体两端（z=0 和 z=20.0 区域）出现红色高双折射区，中间区域（z=10.0 附近）以蓝绿色低双折射为主。

径向：高双折射区呈环形分布，说明热应力在晶体端面的边缘区域集中（泵浦光吸收或热耗散的不均匀性导致端面边缘热应力更大）。

3. 物理机制与应用场景

该分布是热致双折射的直接体现：高功率泵浦下，晶体两端因泵浦光吸收、热耗散的 “集中效应” 产生显著热应力，通过光弹效应诱发各向异性折射率变化（双折射）。
