菲林式投影灯成像模糊？OAS 软件精准优化破瓶颈
简介
本案例聚焦于汽车 logo 投影场景下的菲林式投影灯设计，旨在通过精准的光学设计，确保投影灯能在目标区域呈现清晰、规整且亮度均匀的汽车 logo 影像，既满足车辆品牌展示与装饰需求，又避免因成像模糊、畸变或亮度不足影响视觉效果，为汽车外观与功能升级提供可靠的光学解决方案。
案例设置与操作
参数配置
本案例的核心在于对菲林式投影灯关键元件的参数优化，包括聚光系统、菲林图片载体与投影镜头。在 OAS 光学软件中，首先对聚光系统的透镜曲率、材质进行精准定义，确保光源发出的光线能高效汇聚，减少光损；针对菲林图片载体，导入汽车 logo 的高精度像素图案，设置载体厚度为 0.1mm、透光区域灰度值参数，保证图案透光性与完整性；对投影镜头的焦距、视场角进行参数配置，确保成像比例与目标投影距离匹配。
模型构建
借助 OAS 软件的实体建模功能，构建菲林式投影灯的完整三维模型，涵盖聚光透镜组、菲林固定支架、投影镜头及外壳结构，各元件的相对位置按实际装配尺寸精准定位。
光源设置
选用 LED 光源模拟实际发光场景，通过软件内置的光源工具设置光源发光角度与光强分布曲线，还原真实光源特性，为后续光线追迹提供精准的光源模型基础。
光线追迹
利用 OAS 软件强大的序列光线追迹技术，对投影灯系统进行大规模光线传播模拟，追踪光线从 LED 光源发出、经聚光系统汇聚、穿透菲林载体成像、再经投影镜头投射至目标面的完整路径，追迹光线数量设定为 100 万条，确保分析结果的准确性。

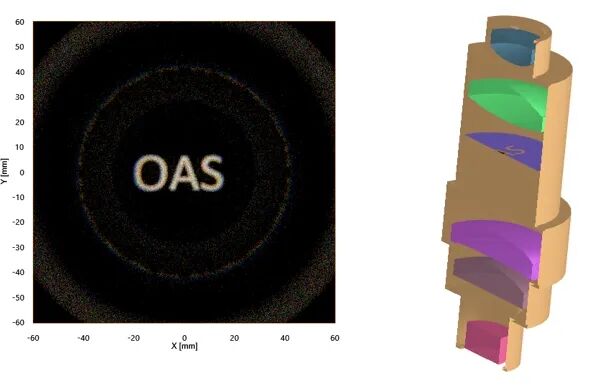

OAS三维实体图

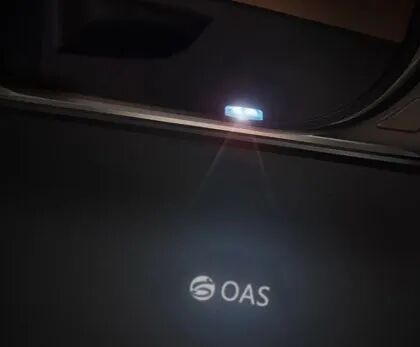

Logo投影灯
总结
本案例充分展现了 OAS 光学软件在菲林式投影灯设计领域的专业价值。借助该软件，设计人员实现了从核心元件参数优化、三维模型构建、光源模拟到光线追迹与性能分析的全流程数字化设计，快速验证并优化设计方案，有效解决了菲林式投影灯成像问题，为汽车投影类光学产品的研发提供了高效、精准的技术支撑。
