磁环到底对时钟信号的辐射干扰有没有抑制效果？

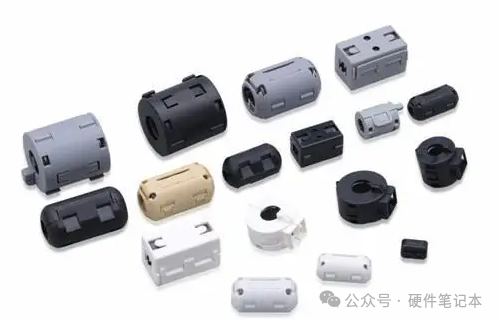

众所周知，磁环是一种由铁氧体材料制成的环形结构，它通过将导线穿过磁环，利用磁环产生的磁场来对导线中的电流进行干扰，以达到抑制干扰信号的目的。磁环的原理是基于楞次定律和楞次定律的推论，即感应电动势与导体在磁场中运动的方向相反，从而使导体中的电流减小。

对于时钟信号辐射超标，我们一般的处理措施有：

1、展频；

2、降低信号幅度；

3、RC延时，减小上升沿。

加磁环比较多的时候是在输入电源线上，它对低频包络的改善比较明显，但对较顽固的时钟尖峰，印象中抑制性没那么好。

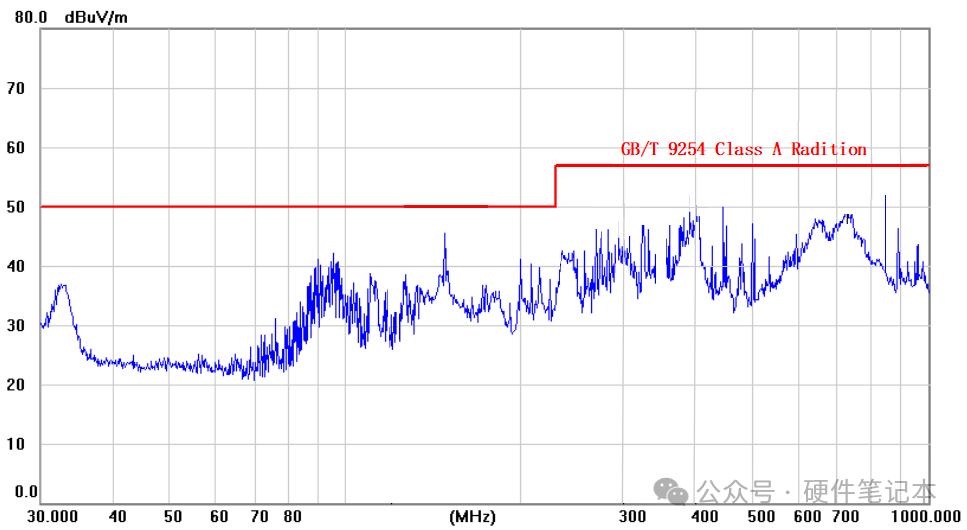

但有一次做RE摸底的时候，在HDMI线上加磁环，HDMI的时钟148MHz及倍频减小幅度明显，为什么呢？

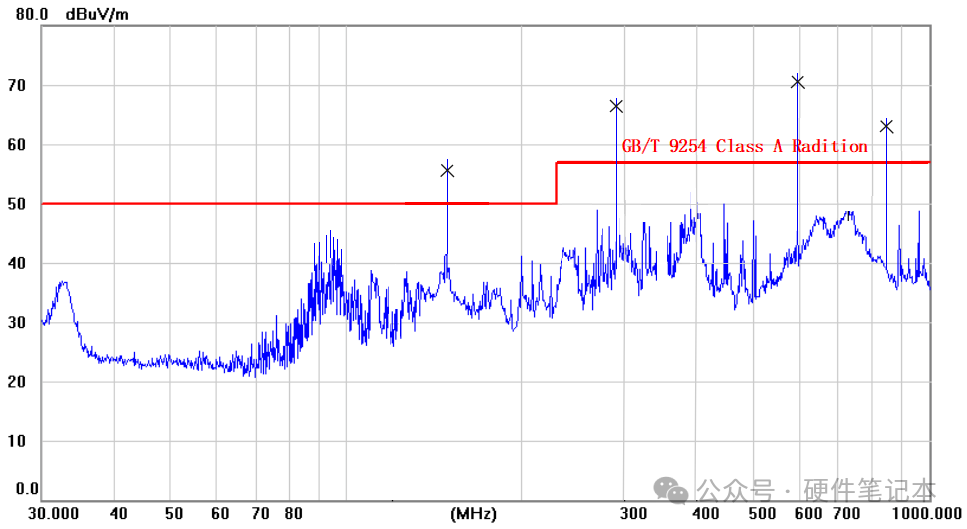

加磁环前波形
