这份MPS官方的37页开关电源设计文档，没有套路，只有干货
本文内容基于MPS的技官网资料整理而成，主要介绍中小功率隔离型开关电源的设计要点，不管你是做家电、适配器，还是嵌入式电源，这篇文章或许能为你提供一些思路。
011
隔离变换器的基本拓扑
常见的隔离型拓扑有五种：

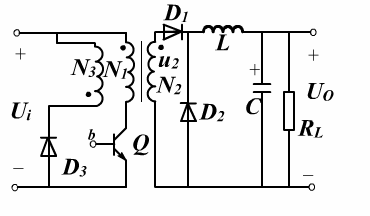

正激（Forward）
反激（Flyback）

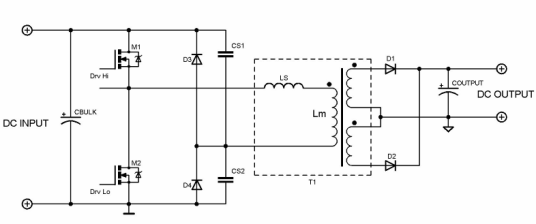

半桥（Half-Bridge）

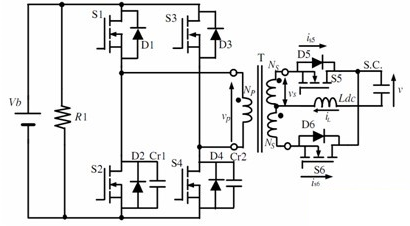

全桥（Full-Bridge）

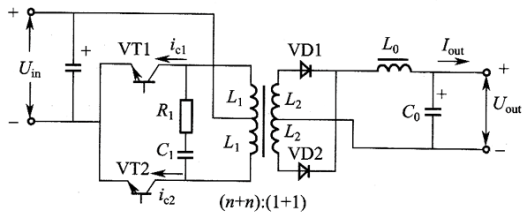

推挽（Push-Pull）
它们各具特点，适用于不同的功率等级和性能要求。例如，反激结构简单、成本低，适合中小功率场合；全桥和半桥效率高，常用于中高功率应用。更详细的优缺点对比，请参阅PDF原文。
021
反激变换器的工作原理
下面主要介绍一下反激变换器（Flyback），反激是最常见的一种，尤其适合功率小于150W的应用。因为它结构简单、成本低，只有一个变压器，省去了输出电感和续流二极管。

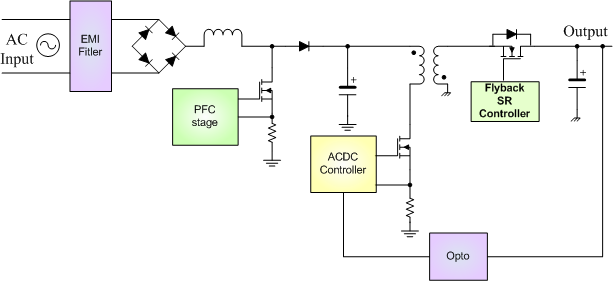

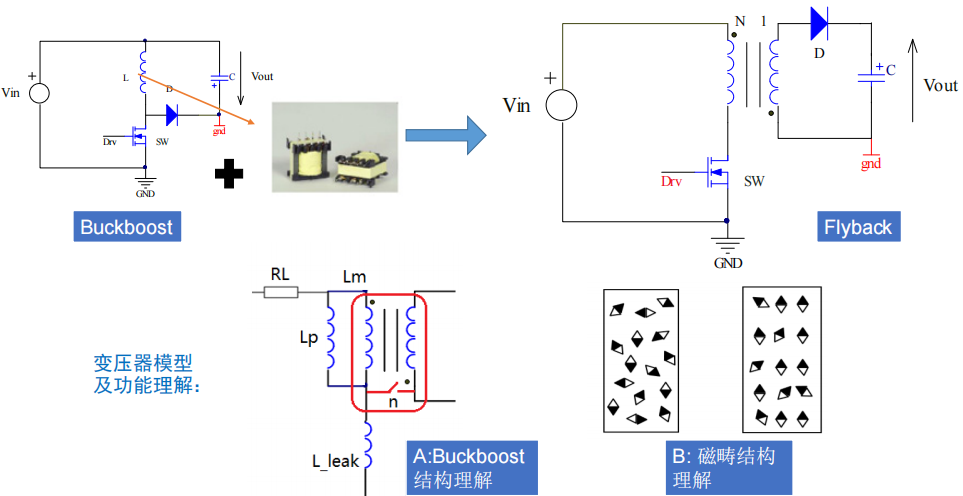

反激常用架构模型

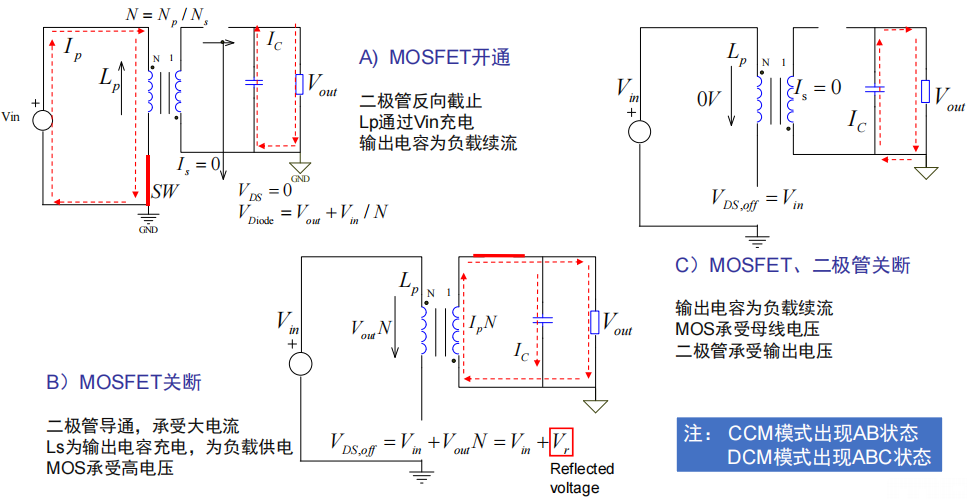

你可以把反激电路想象成一个“能量搬运工”：
开关管导通时：能量从输入侧存入变压器；
开关管关断时：能量从变压器释放到输出侧。
整个过程靠的是磁场不能突变这个物理特性，所以变压器既储能又传递能量，一举两得。
031
CCM vs DCM：两种工作模式
反激电路有两种基本工作模式：

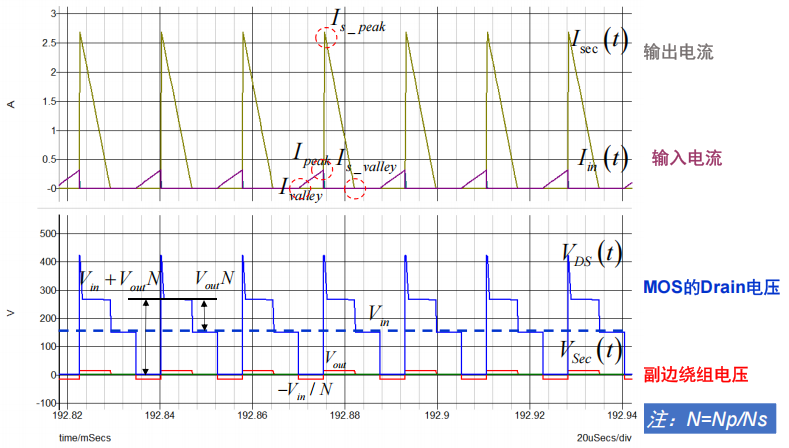

CCM（连续导通模式）：电流始终不断，适合大电流输出，纹波小，但控制复杂；

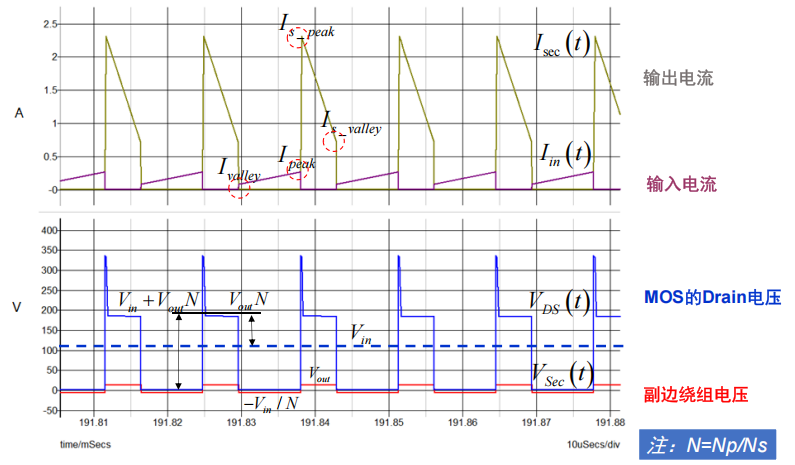

CCM模式反激电路的典型波形
DCM（断续导通模式）：电流会降到零，适合小功率，控制简单，但纹波大。
DCM模式反激电路的典型波形
设计时要根据输出功率、纹波要求和效率目标选择合适的操作模式。
041

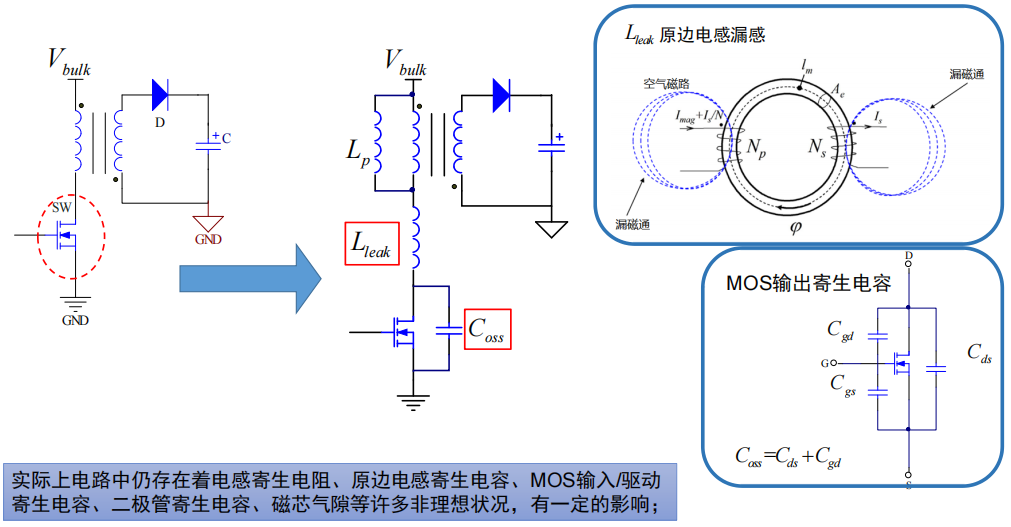

关键参数的影响与优化措施

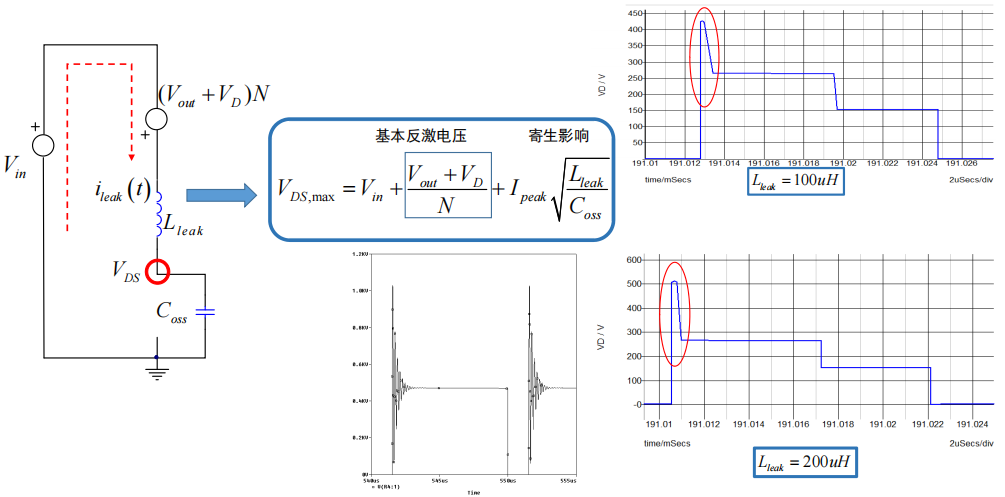

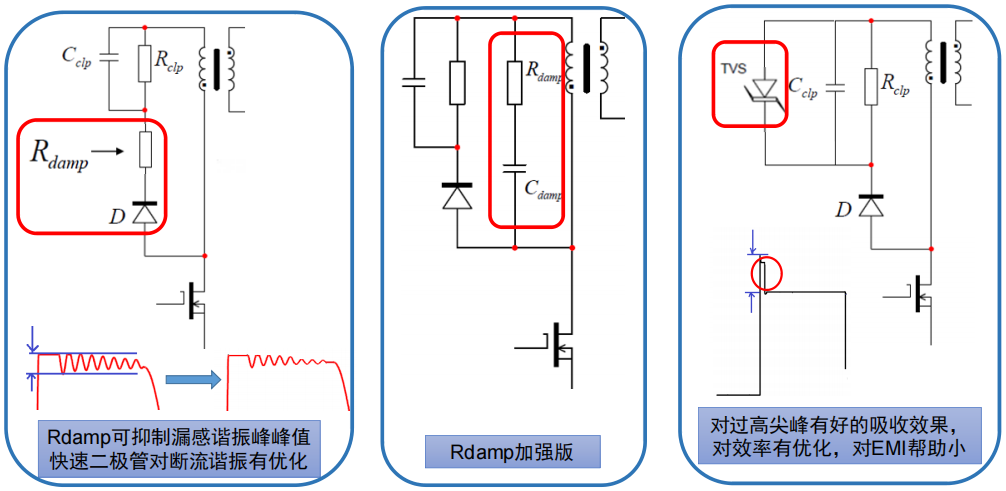

漏感：会引起开关管电压尖峰，通常需搭配RCD吸收电路进行抑制；
Coss（MOS输出电容）：与漏感形成谐振电路，影响EMI表现；
二极管寄生电容：可能引起高频振荡，需通过RC吸收进行抑制。

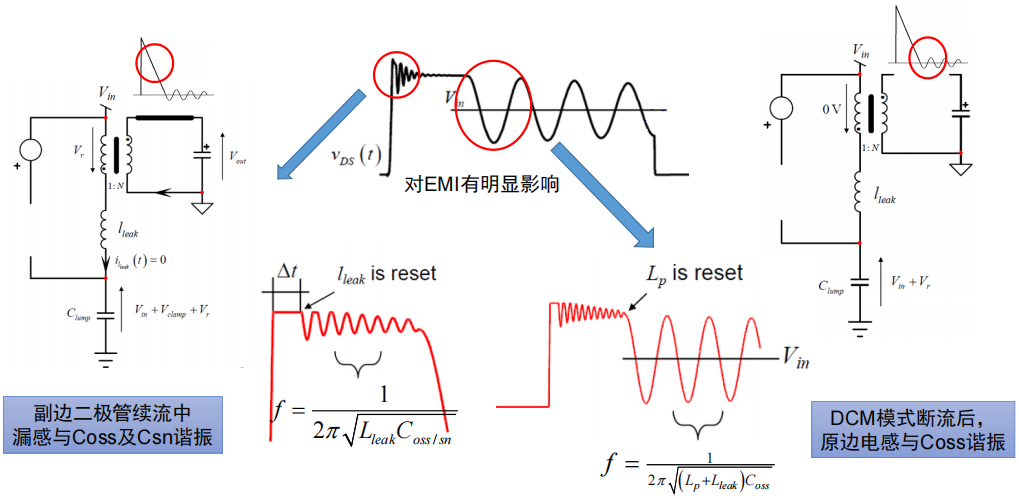

谐振的原因以及参数优化
文档后续还系统介绍了以下内容：
变压器匝比N对性能的影响
初级侧开关损耗的分析与优化
MPS多种开关电源控制方案的选型指南
次级侧二极管和输出电容的选型建议：
1、二极管应选肖特基或超快恢复类型，耐压与电流需留足余量；
2、输出电容需满足纹波电流、低ESR和长寿命要求，尤其注意温度影响。
051

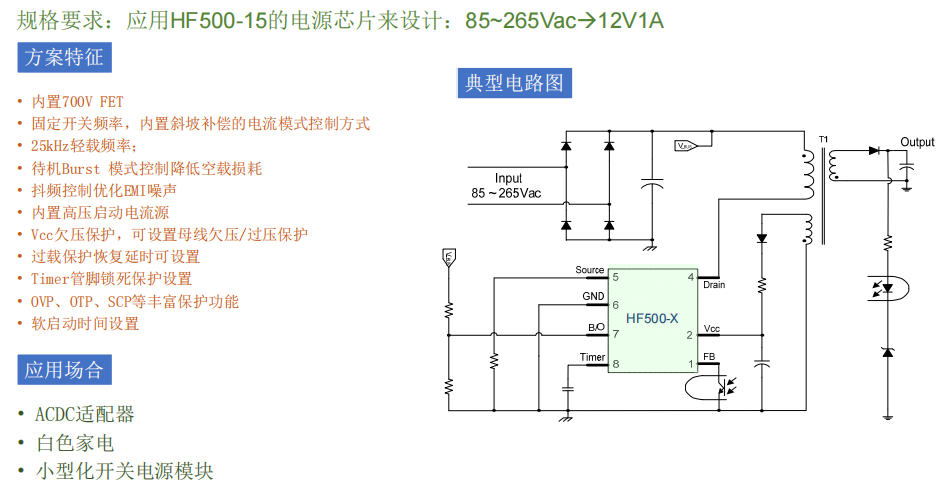

变压器设计及反激设计实例

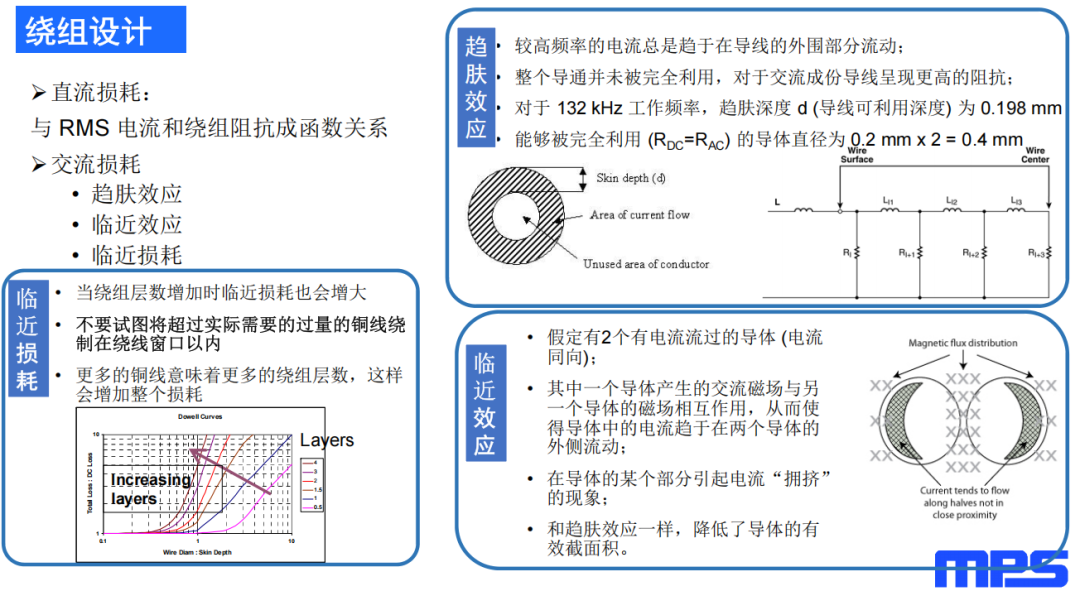

变压器是反激电源的核心，其设计的好坏直接关系到整机性能：
磁芯选型：需综合考虑开关频率与输出功率，常用系列包括EE、EER、PQ等；
匝数计算：依据峰值电流与最大磁通密度确定；

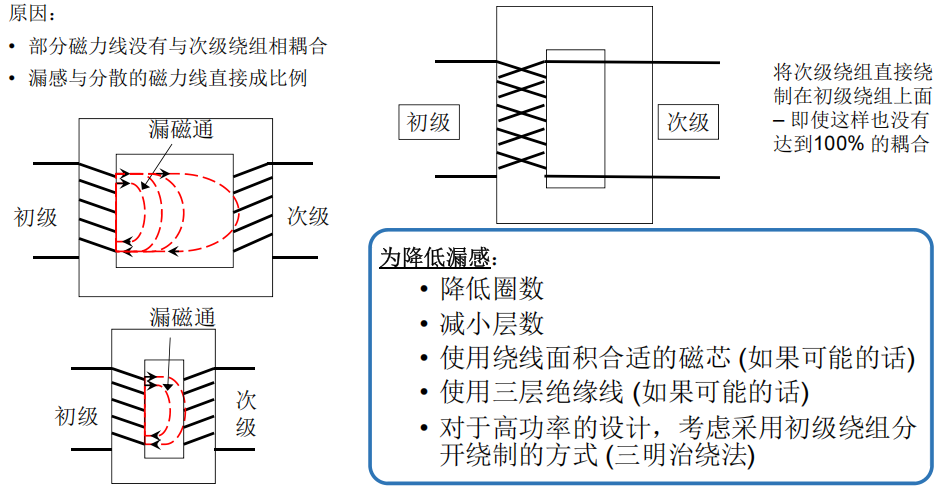

绕制工艺：采用“三明治绕法”可有效降低漏感，但需注意层间电容的影响。记得将初级绕组的噪声端（漏极）置于最内层，有助于抑制EMI。

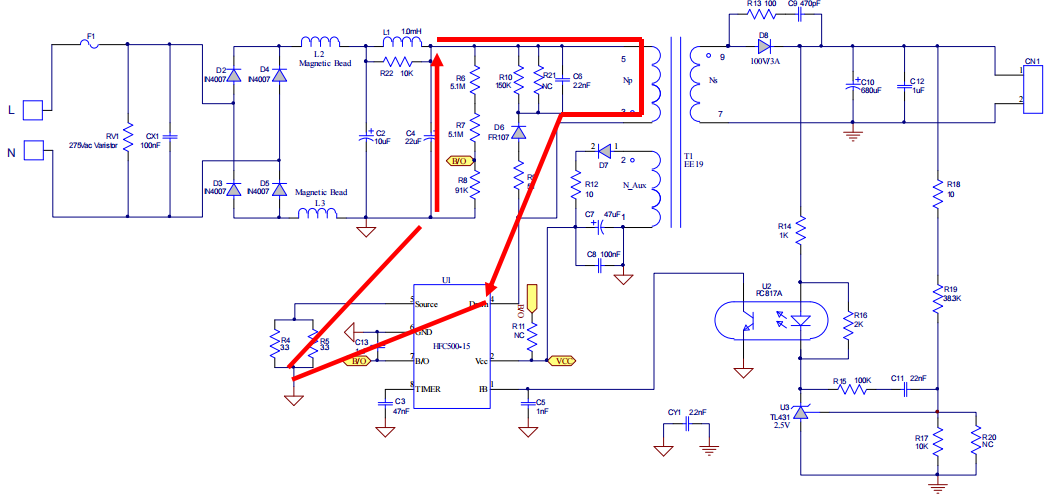

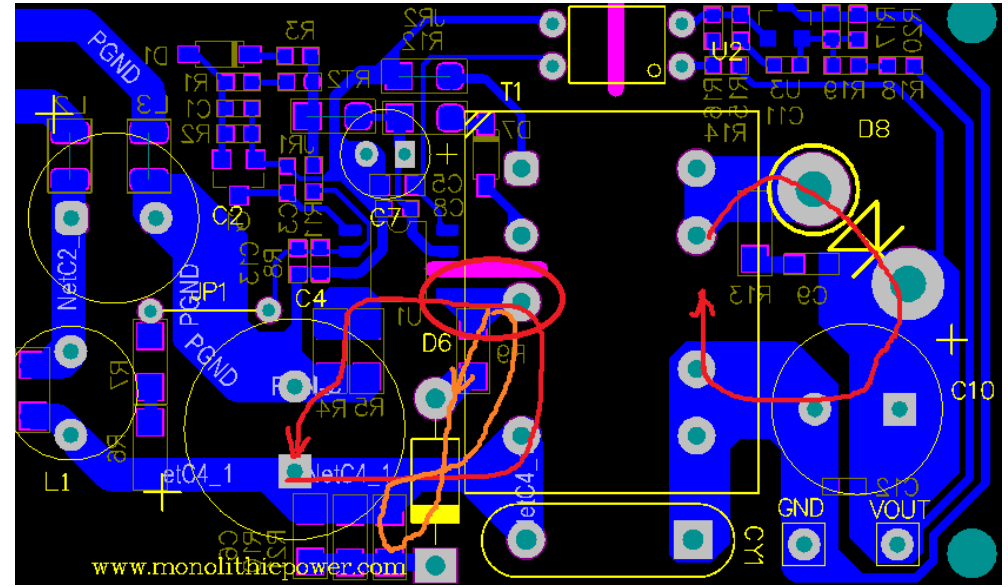

并特别强调了反激电路设计布局要点：
输入/输出环路应尽量小；
功率线（如MOS管Drain极）要短而宽；
控制信号需远离功率部分，防止干扰；
Vcc电容应尽可能靠近芯片放置。
注：本资源仅供学习交流，请勿用于商业用途。
