最近嵌入式圈真是杀疯了!厂商价格战、资料大放送、开发板大减价…看起来是‘内卷’,但仔细一想——这波赢的好像是咱们工程师或者用户啊?尤其是今天要给大家介绍的这块板子,性价比高到离谱,配套资料又多又详细,简直不像国产资料的作风。


011

引言

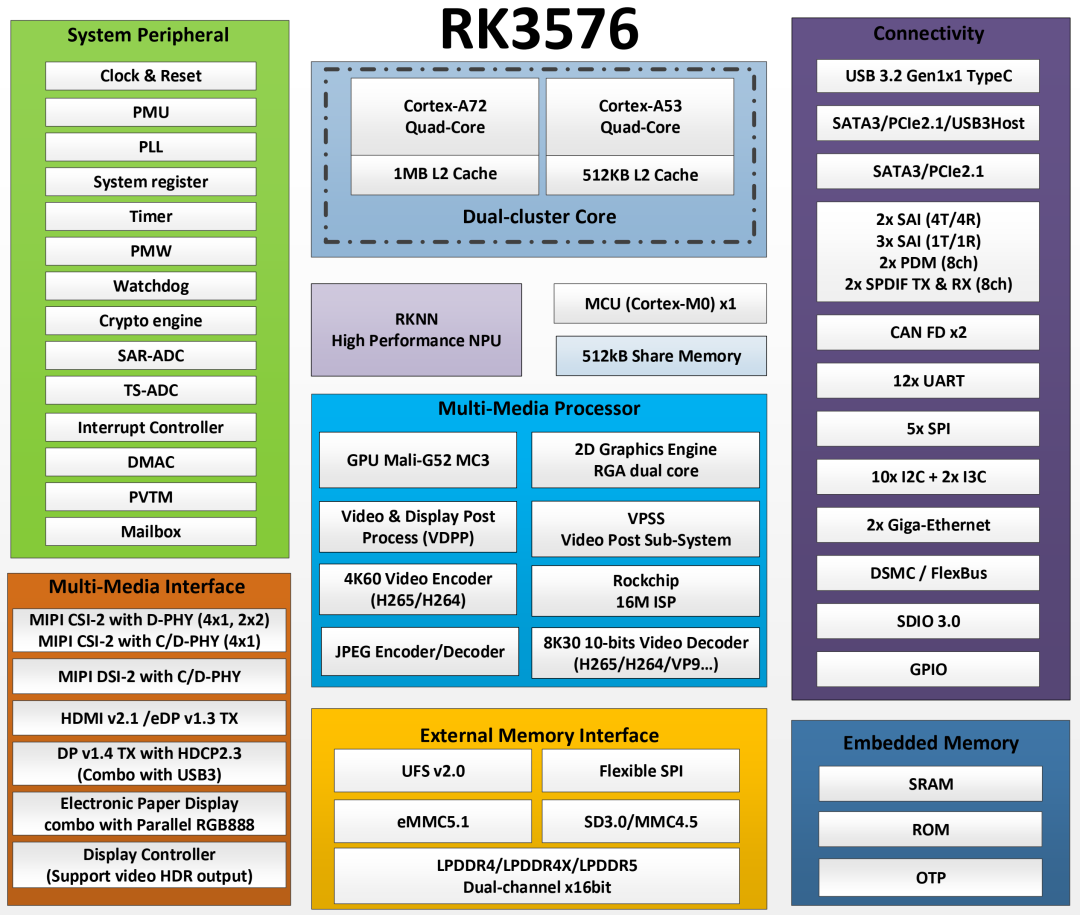

2025年,嵌入式AI突然爆发!没有NPU(神经网络加速单元)的芯片,都不敢说自己能跑AI。而在这场硬件厮杀中,瑞芯微RK3576直接杀出重围——4核Cortex-A72 + 4核Cortex-A53,内置6TOPS NPU,支持INT4/INT8/FP16混合运算,实测推理性能高达45fps,性价比直接拉满!

但光有芯片还不够,开发板才是决定“能不能用”的关键。市面上RK3576开发板不少,但EASY-EAI灵眸科的这款EASY EAI Orin Nano,直接颠覆行业认知——资料多到离谱,不管硬件还是软件资料,全公开,教程详细到像“手把手教”,简直详细的不像国产了。

EASY EAI Orin Nano广州灵眸科技有限公司推出的基于瑞芯微RK3576的工业开发板。此外,EASY EAI Orin Nano具备丰富的接口资源,包括:
  • 通信接口

    • 双千兆网口(RTL8211F方案,稳定不掉线)

    • USB 3.0×2 Type-A + USB 2.0 Type-C OTG全功能Type-C,支持DP1.4视频输出!

    • PCIE 2.1 M.2接口(可插26TOPS算力卡 or NVMe SSD)

    • WiFi + 蓝牙5.2 + 星闪(SLE1.0)三模无线通信

    • 1 x TF card,可插入TF卡,用作数据存储。
  • 音视频接口

    • 2×MIPI CSI(摄像头输入) + 1×MIPI DSI(屏幕输出)

    • 1 x HDMI 2.1( 7680×4320@60Hz  8k@30Hz/4k@120Hz

    • 1 x 3.5mm耳机接口 + x speaker输出(3W/4Ω)

    • 1 x MIC,用于声音信号的采集。
  • 其它细节

    • 全板ESD防护(USB/网口/HDMI全保护,防静电击穿)

    • 自恢复保险丝 + TVS管(12V输入防反接,工程师救星!)

    • 核心板可拆卸设计(广濑连接器,不用烙铁,直接拔插)

接口多到离谱,工业级设计,可以充分满足您的项目评估需求!



软件方面,它支持Buildroot-2024.2、Android 14、Ubuntu等操作系统,支持Qt-5.15.11图形界面开发工具,配套有对应的SDK开发套件,底层各种外设的驱动非常完善,配套有各种开发资料,AI的资料是特别特别特别多,记得看到最后

021

开发板细节赏析

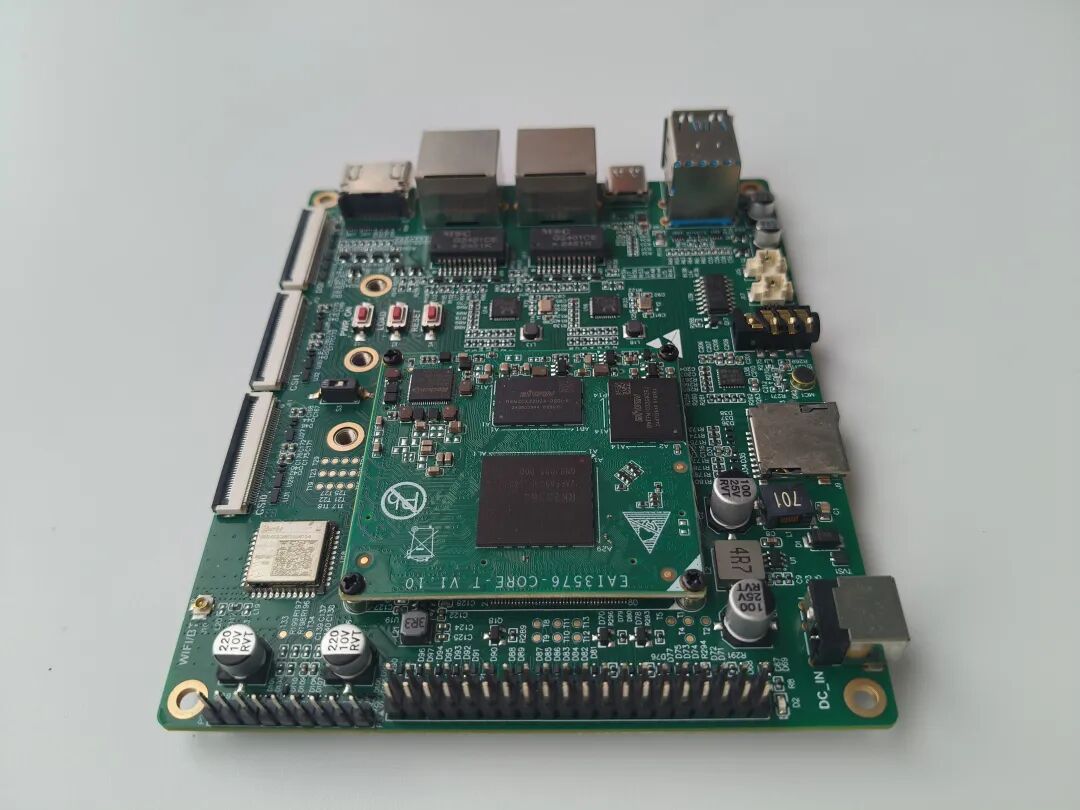

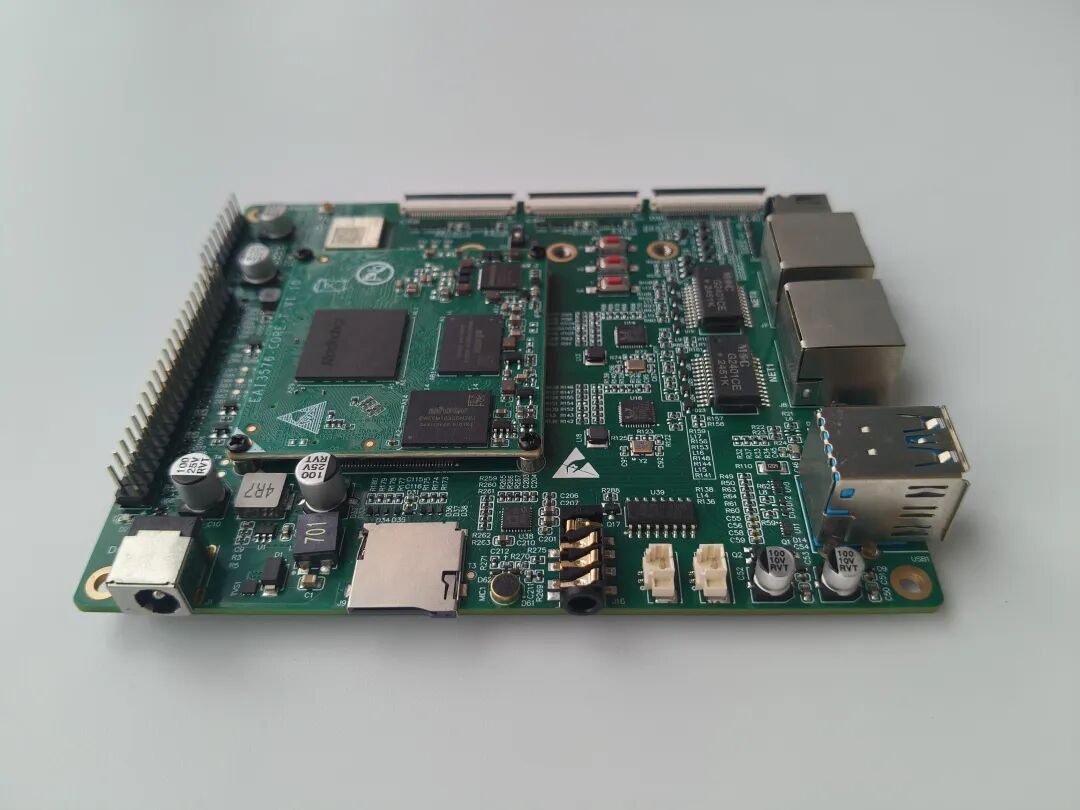

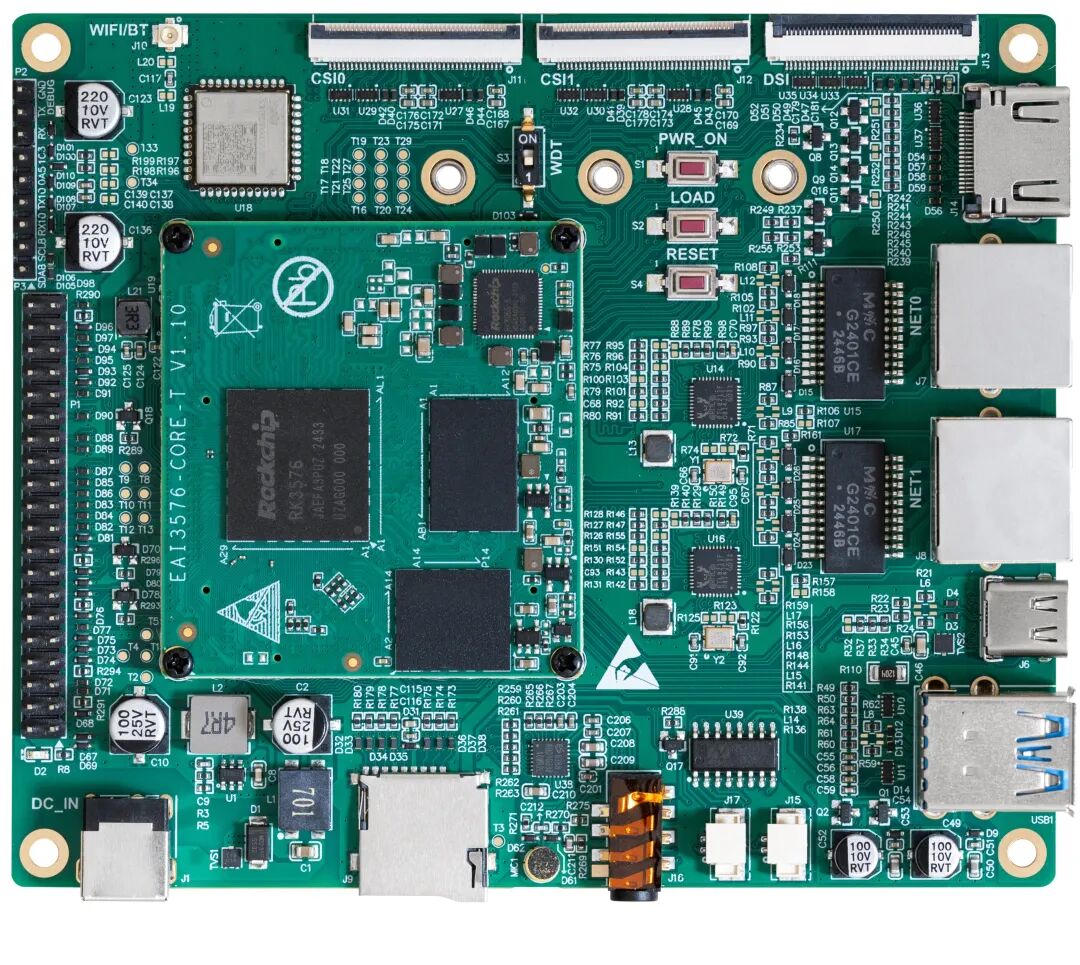

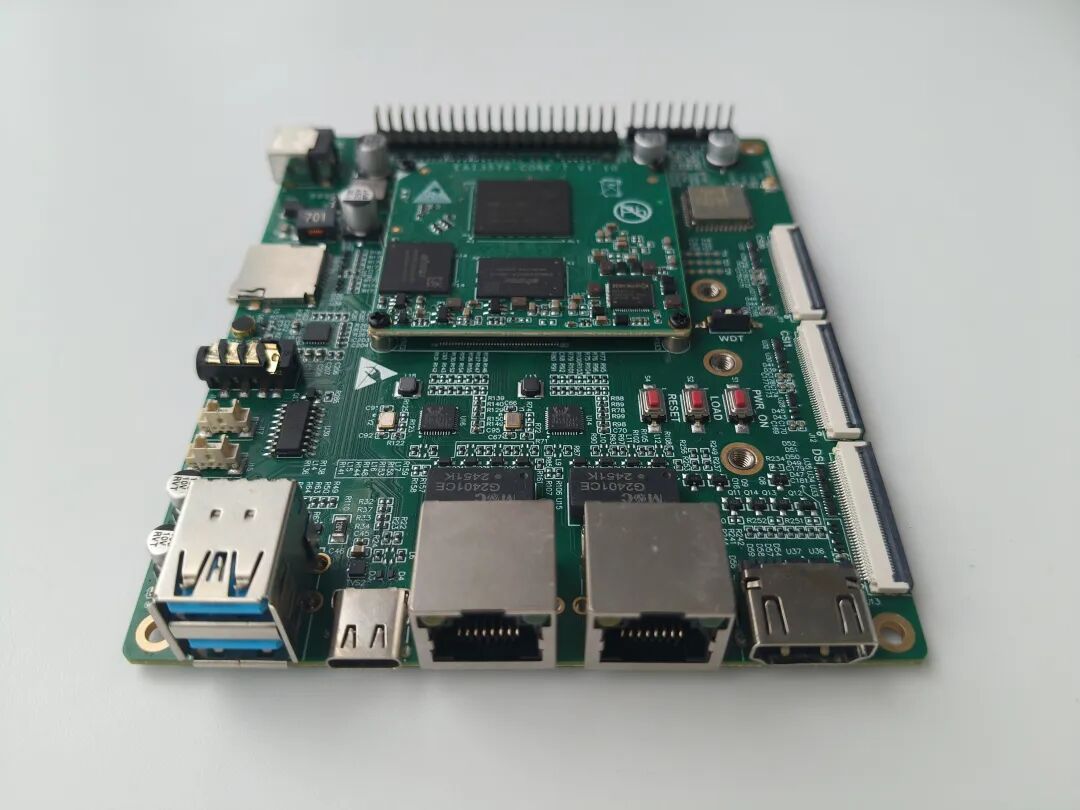

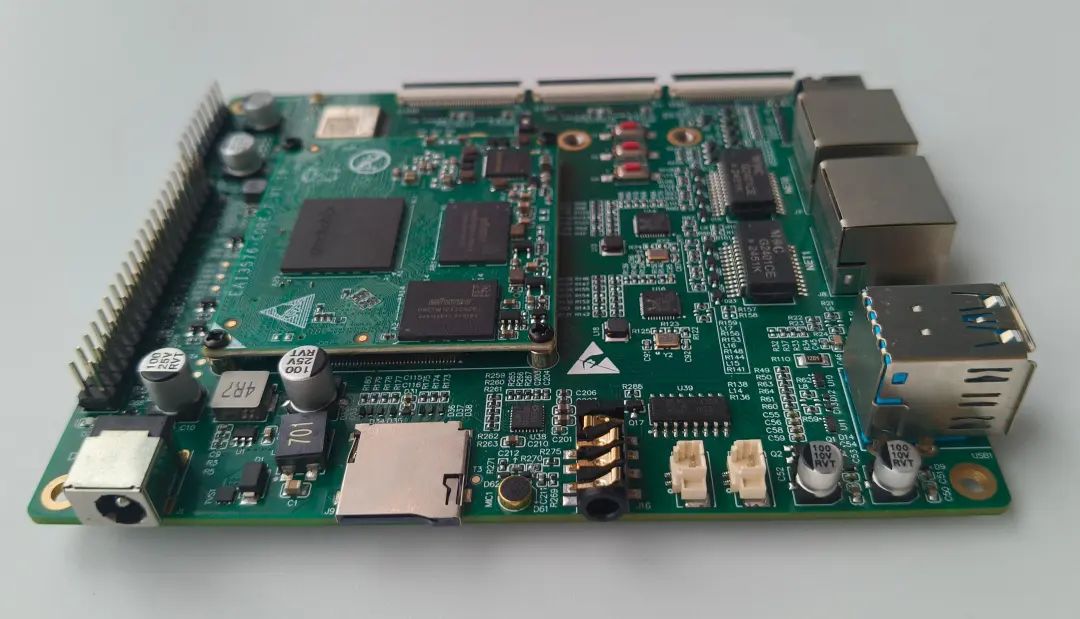

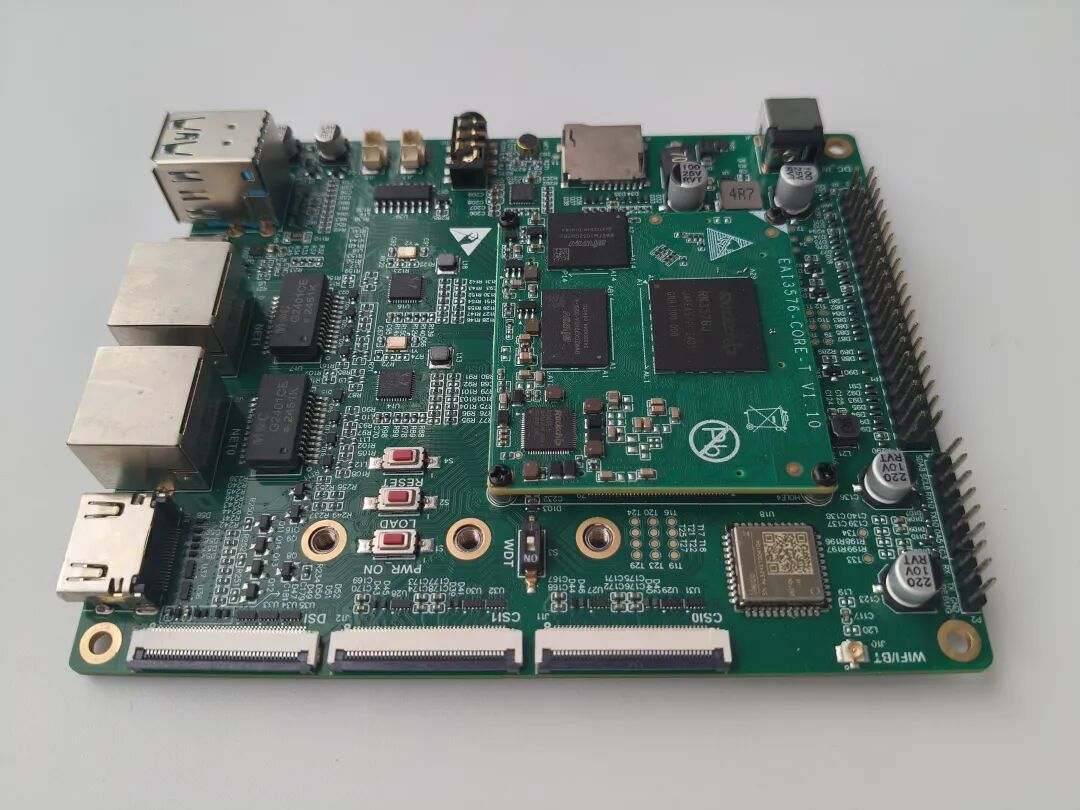

下面带大家仔细看看这块开发板的精妙设计。整板采用核心板+底板的组合形式,通过广濑连接器(带定位柱)实现板对板连接这种设计比传统的邮票孔方案方便多了——不用电烙铁,徒手就能拆装,既方便调试又适合量产,而且抗震性能经过严格测试,绝对可靠。

开发板尺寸为100×120mm,方正规整,布局考究,光看这做工就让人赏心悦目。

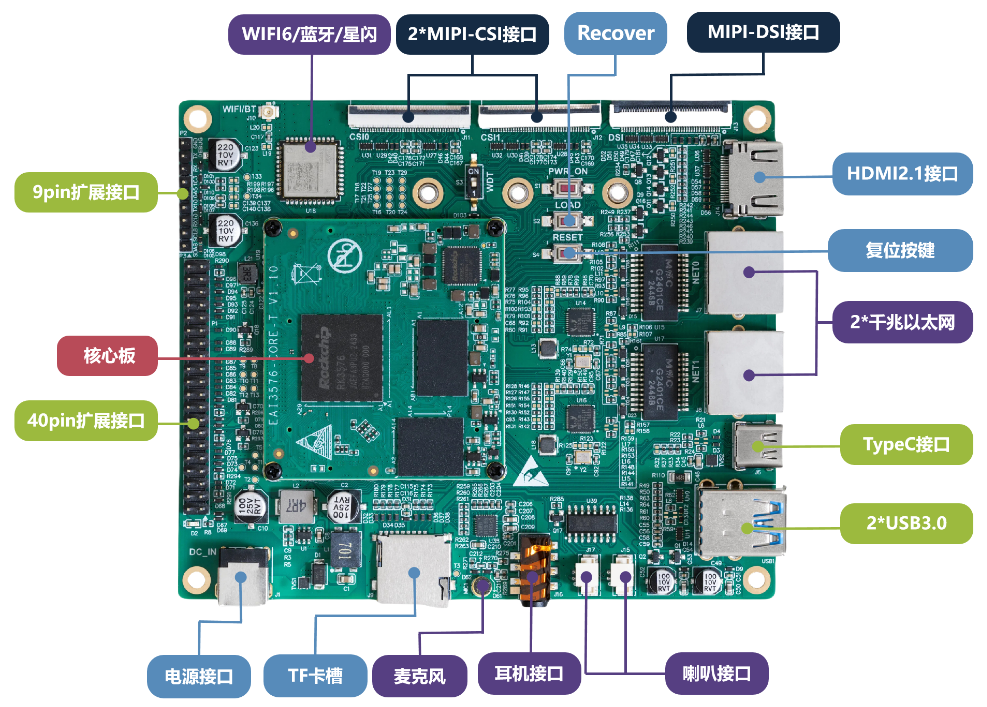

下面咱们一起来介绍一下开发板的各接口

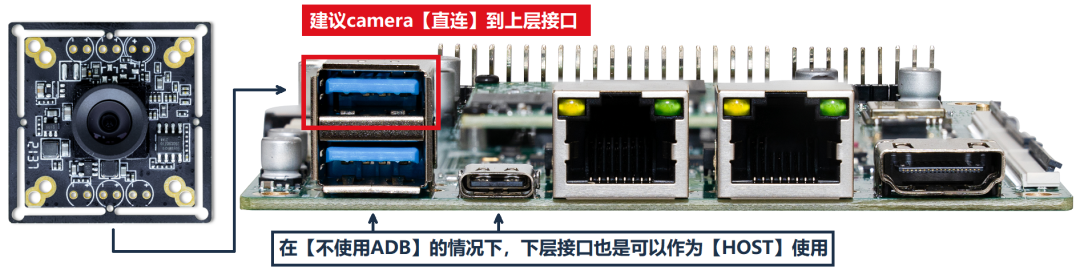

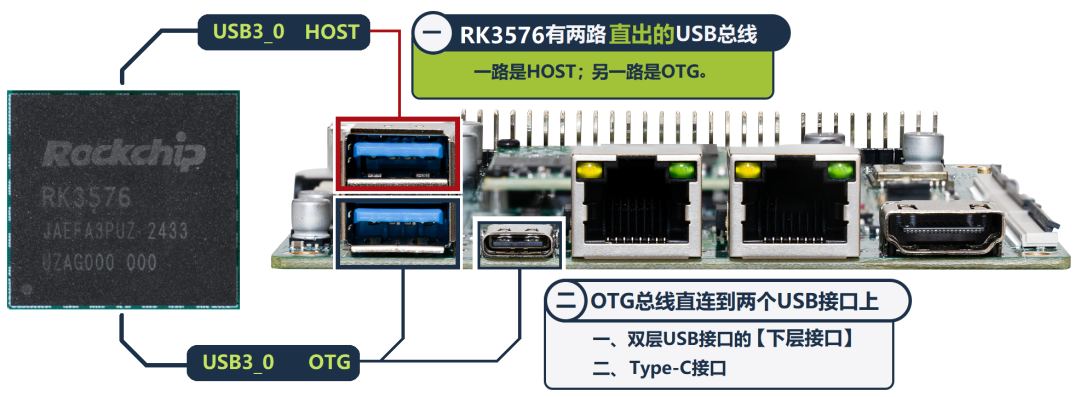

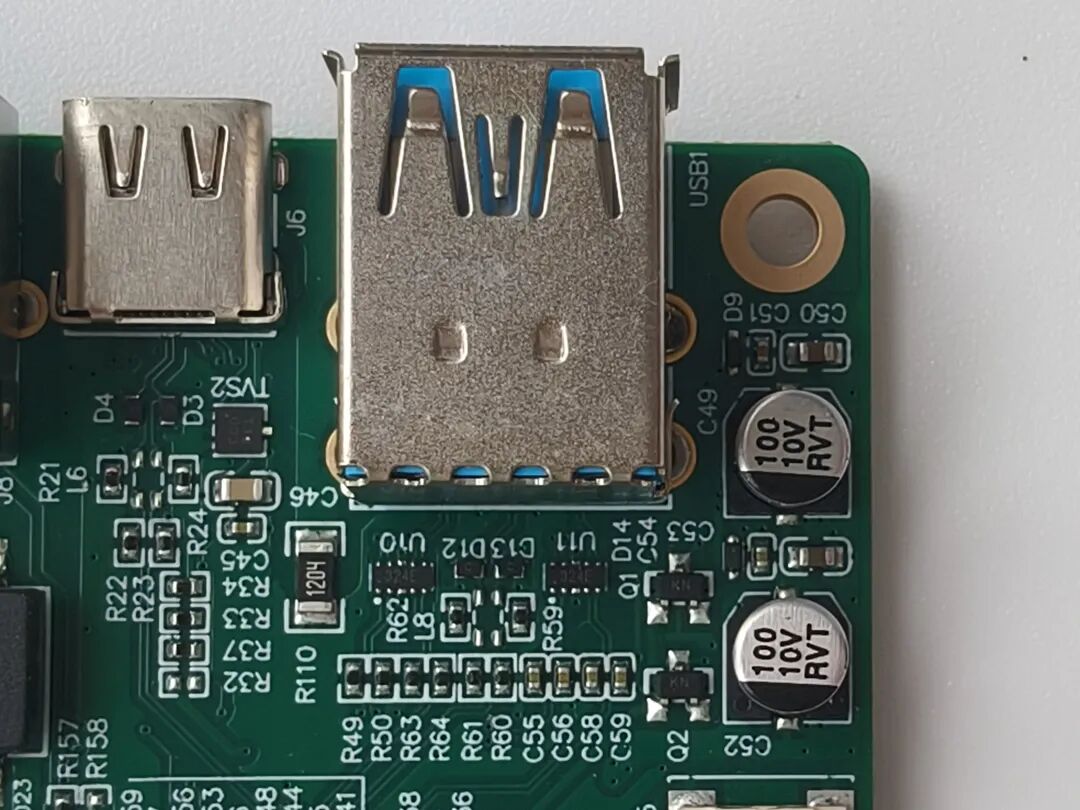

咱们从左往右看,双层的USB3.0 TYPE-A接口支持USB3.1 Gen1,等同于USB3.2 Gen1 and USB3.0,高达5Gbps的通信速率,支持SS/HS/FS/LS协议。向下兼容USB 2.0信号,是全功能的USB 3.0。

1路全功能Type-C接口,内置USB 2.0 OTG PHY,兼具系统调试和固件下载功能!支持DP1.4视频输出。
特别值得一提的是,USB接口都配备了DFN-10封装的ESD防护器件,有效对ESD静电进行防护。

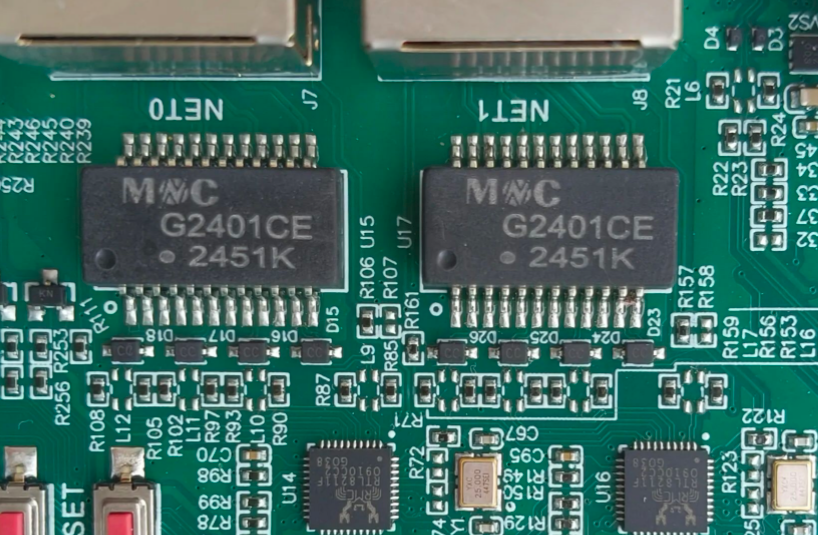

2路千兆以太网,支持10/100/1000 Mbps数据传输速率自适应,每路都配有G2401CE隔离变压器。

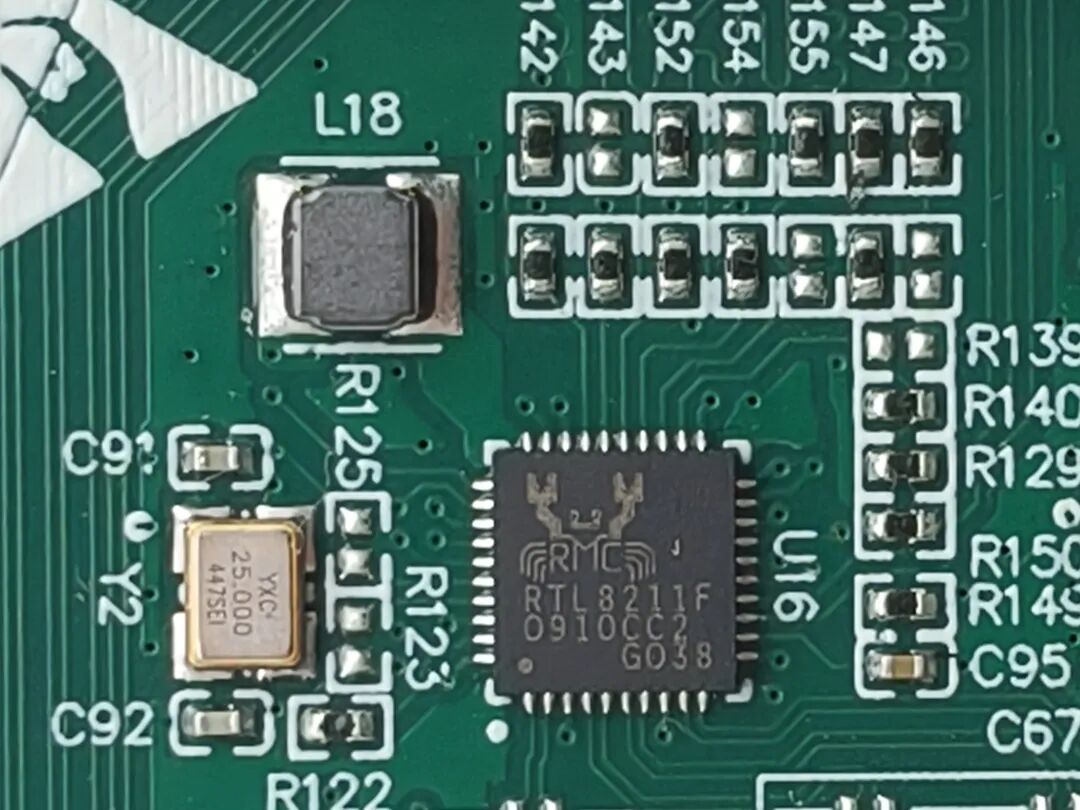

以太网采用瑞昱成熟RTL8211F芯片方案,完全符合IEEE 802.3标准,是非常通用的芯片,咱们平时好多产品也会用到它。芯片外围阻容元件的布局走线也是相当的整洁和美观

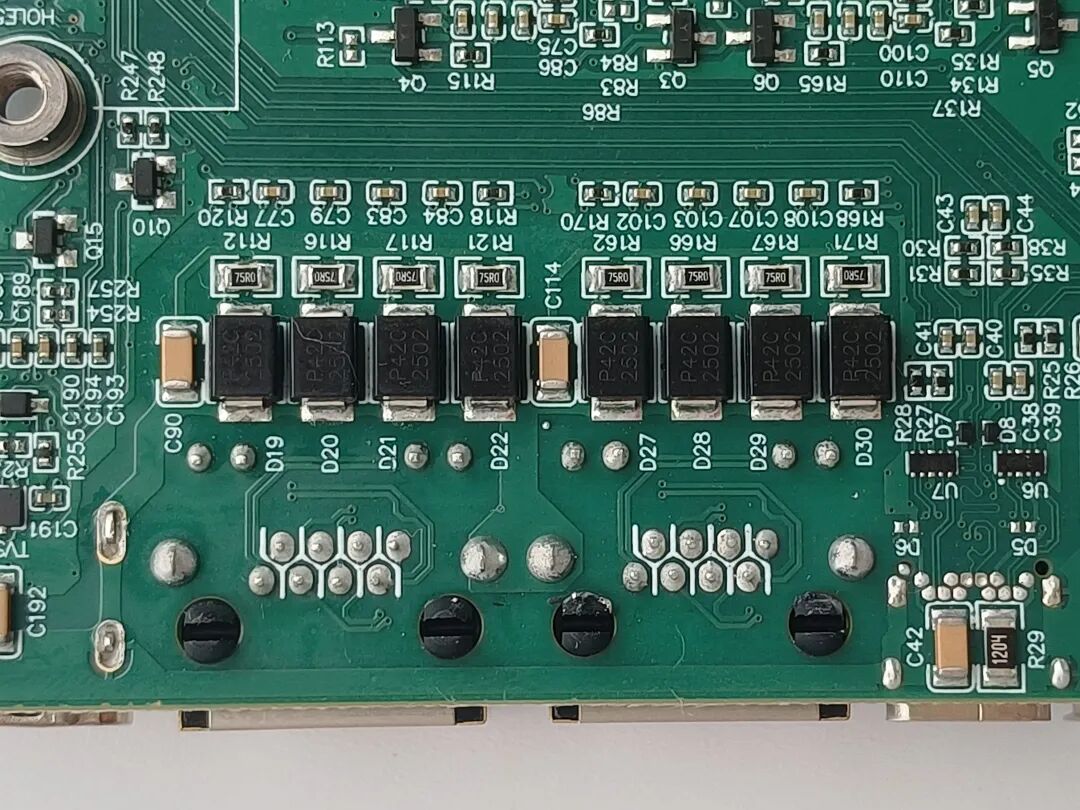

板子背面还专门为网口设计了ESD防护

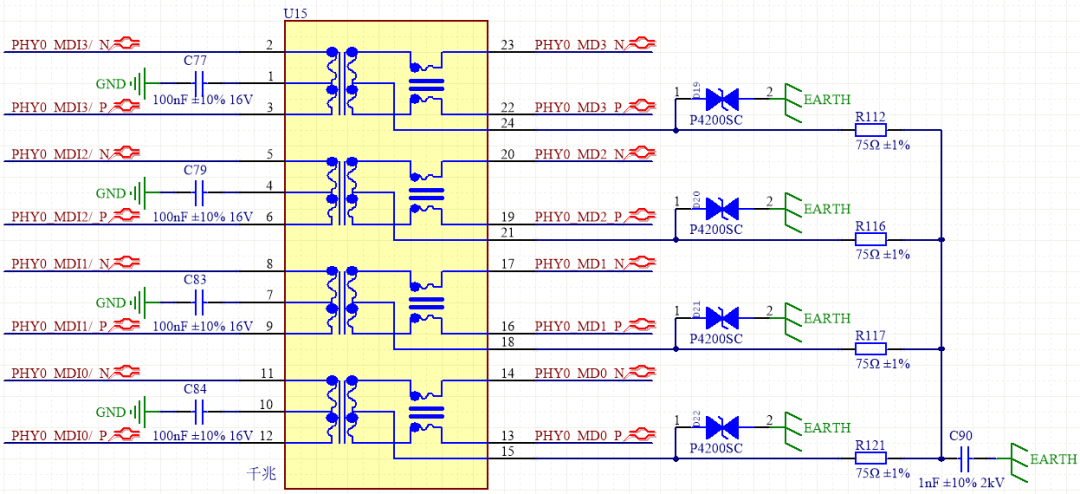

配套资料里连原理图源文件都提供了,这是底板原理图上的内容,有了这些资料,产品做二次开发时也会非常高效,无脑CV就行,省心。

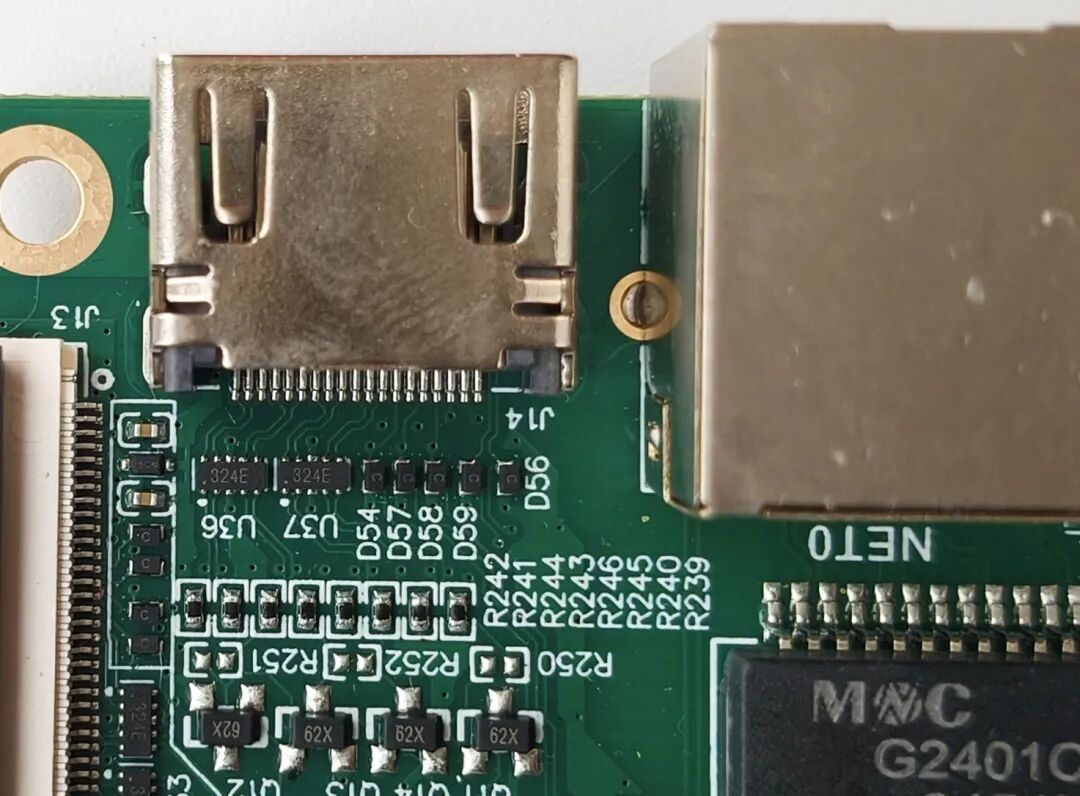

1路HDMI 2.1接口均为4Lanes,支持3/6/8/10/12Gbps全速率。最大支持8K@30Hz/4K@120Hz,支持RGB/YUV444/YUV420(Up to 10bit)格式,支持DSC 1.2a和HDCP2.3。对应的接口也加了ESD静电防护。

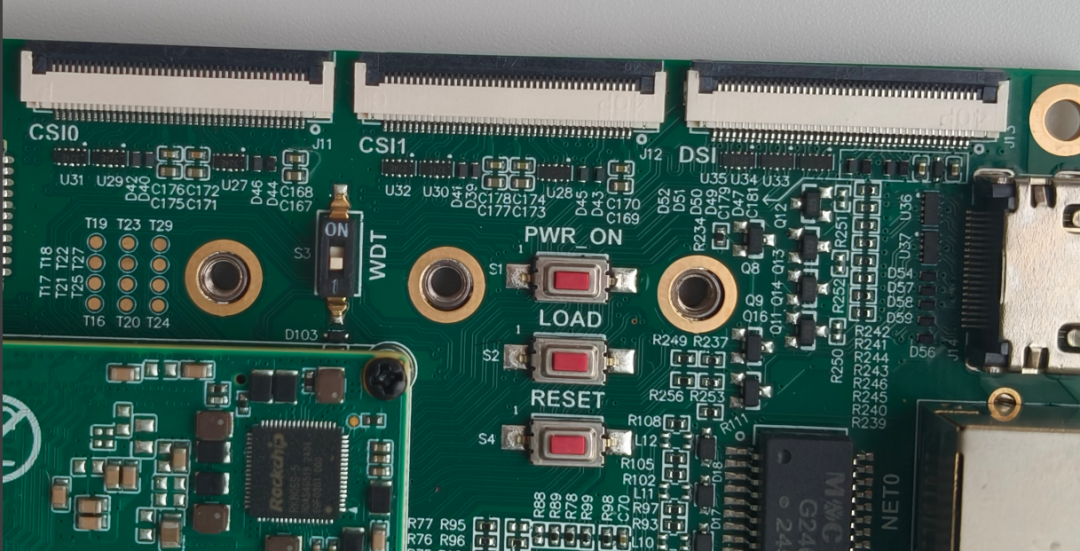

1路MIPI DSI,1x40x0.5mm卧式FPC针座,支持D-PHY V2.0版本,最高传输速率4.5Gbps/Lane。最大支持2560X1600@60Hz,支持RGB(up to 10bit)格式,支持DSC 1.1/1.2a。

2路MIPI CSI接口1x40x0.5mm卧式FPC针座,支持D-PHY V2.0版本,每个接口均为4Lanes,2路接口的信号定义相同。

三个FPC接口也都做了ESD防护,考虑得很周到。

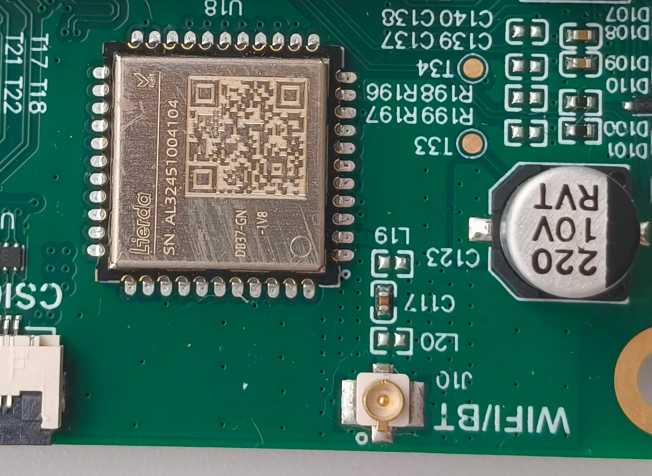

再往右看是IPX座子,这是标准的天线接口。主板集成了一个DB37三模无线通信模组,支持 WiFi,蓝牙,星闪三种无线通信。分别支持 IEEE 802.11b/g/ n/ax@2.4G、BLE5.2 和 SLE1.0 标准通信协议,支持 SDIO 2.0 接口。该模组支持 802.11n 20MHz/40MHz 频宽和 802.11ax 20MHz 频宽,提供最大 150Mbps 物理层速率和更远的覆盖距离。

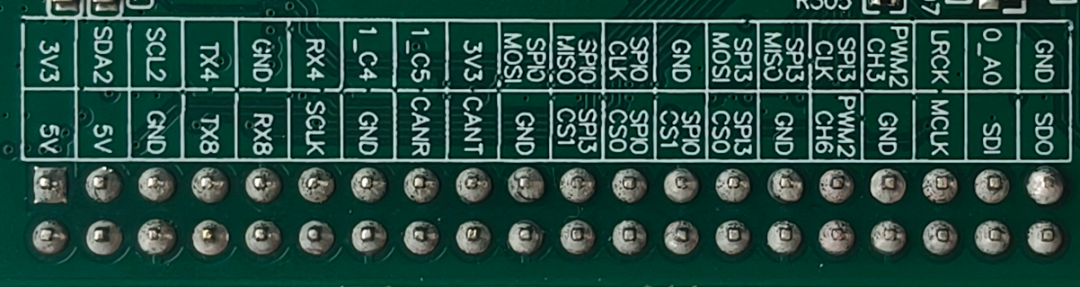

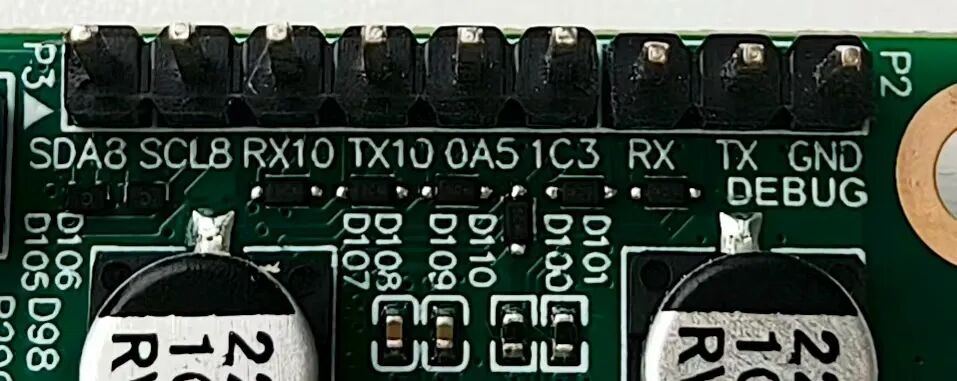

最左边是1x9x2.54mm单排针,端子上面有I2C/UART/GPIO等信号。接着是2x20x2.54mm双排针,包含1路I2C,两路串口UART1路CAN,2路SPI和一些其它ADC,GPIO等接口信号。

这里有个很贴心的设计:所有引脚定义都做了丝印标注。调试时再也不用来回翻资料了,非常方便!

下图最左边是直流DC输入接口,为5.5mm标准DC插座。供电电压为标准12V输入,并配有12V/3A的电源适配器供电。右边有电源入口TVS防护,如果不小心输入高压TVS将起到保护后级电路的作用。工程师接错电压或者客户接错,真的是很常见的错误,之前咱们有一款板子没有加这个TVS管,后级电路,芯片少了一大片,别看它不起眼,关键时候真的很有用。
TVS右边挨着的是一个四角贴片共模电感,能有效抑制共模干扰,在产品过EMC认证时,是很有帮助的。

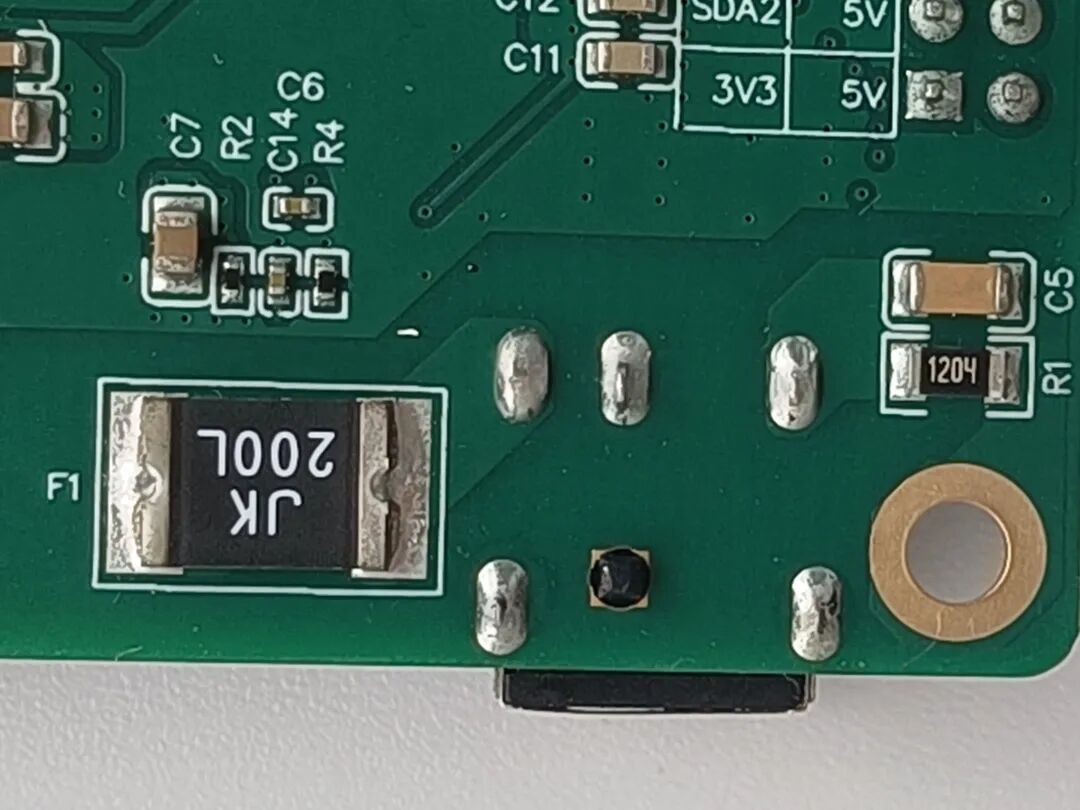

这块开发板在电源防护方面做得很到位,板子背面特别设计了一颗JK200L自恢复保险丝。这种保护措施非常关键,因为良好的电源入口防护能有效防止异常情况下芯片被烧毁的风险。

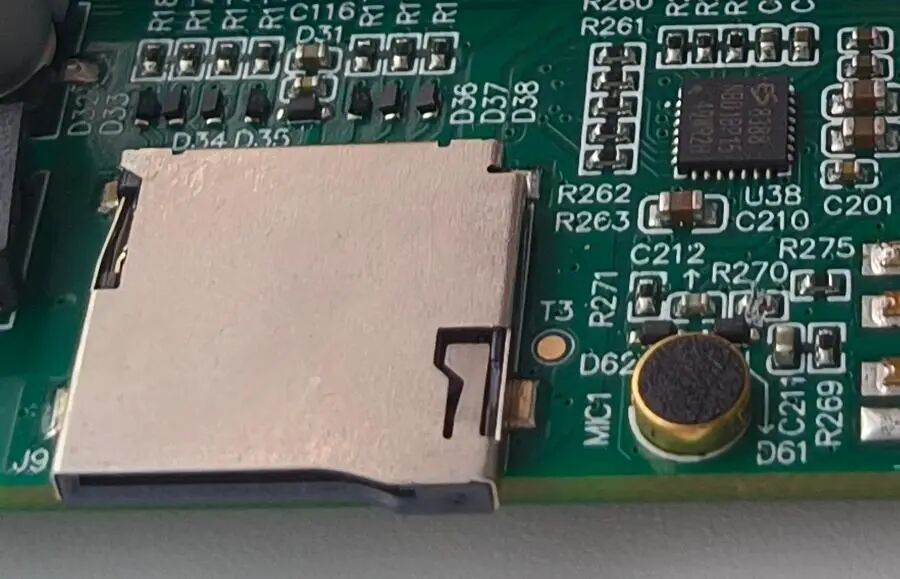

再接着是TF卡接口可插入TF卡,用作数据存储。支持SDIO3.0,其信号接口的电压为动态调节,支持1.8V和3.3V。TF卡可作为系统启动盘,支持TF卡启动。
旁边一个小小的,圆圆的器件是咱们的MIC麦克风为全指向麦克,灵敏度-42dB。

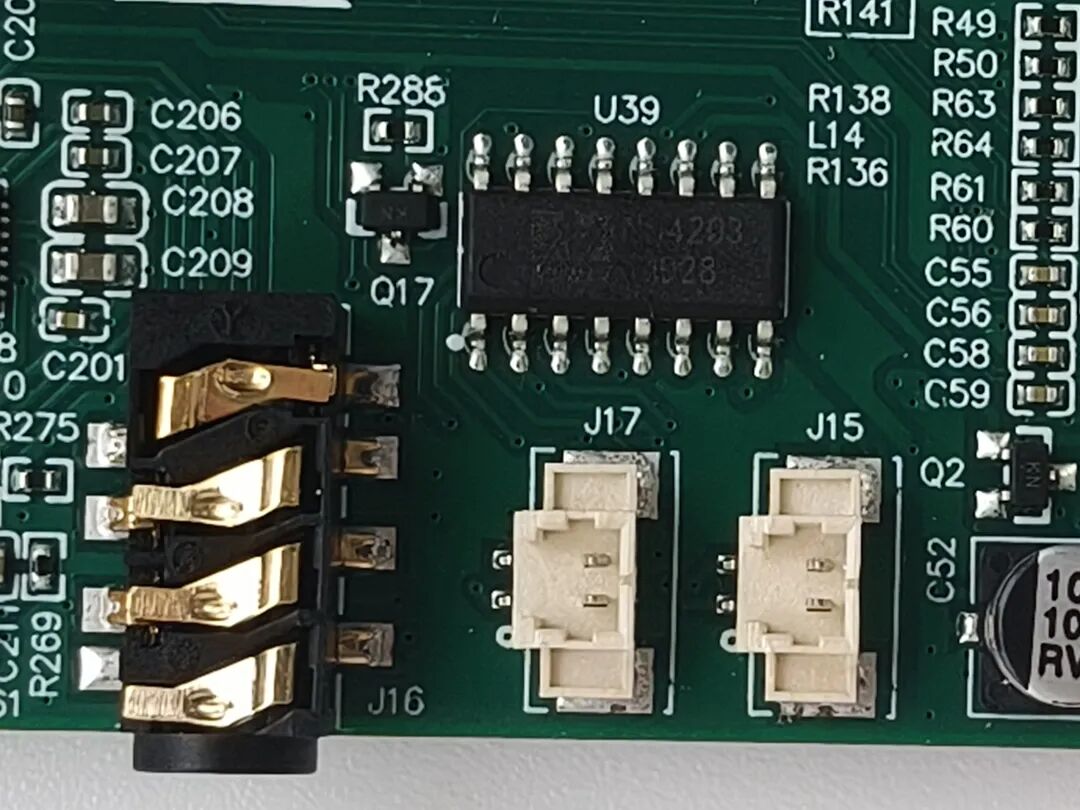

下图,再接着是一个7脚贴片式的标准3.5mm耳机座支持放音和录音,客户需要外接大功放喇叭的时候,可以通过耳机接口外扩功放。
再接着是两个白色的1x1.25间距的贴片座子,这是两个对外的喇叭接口,可以驱动3W/4Ω的喇叭,支持左右声道。功放芯片用的是NS42031928。

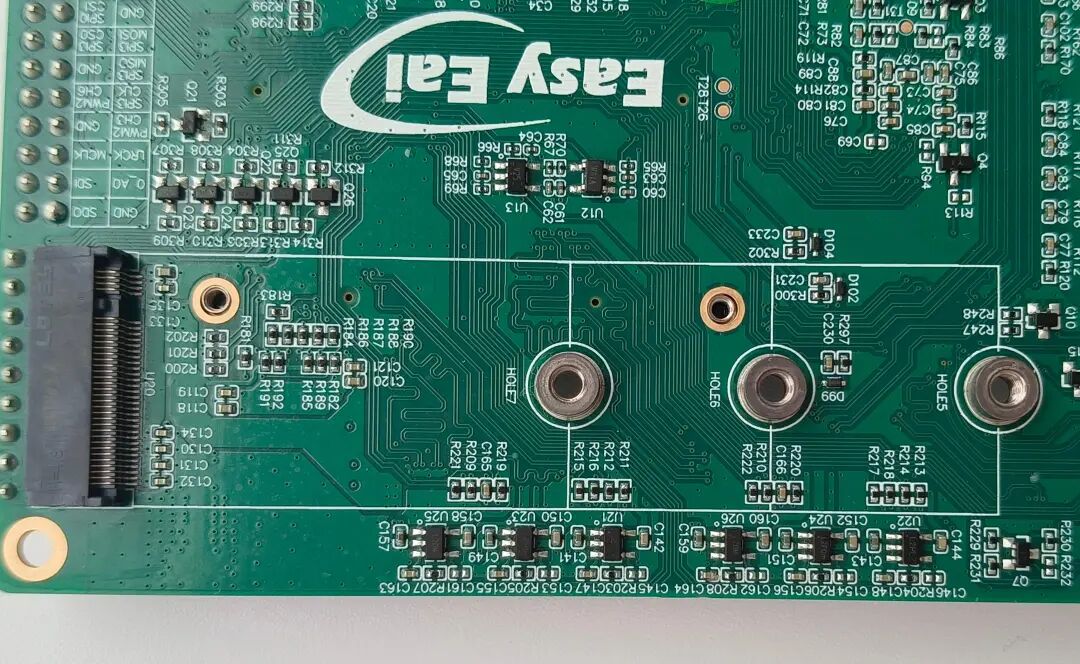

你以为接口都介绍完了?把板子翻过来,背面还有一个PCIE 2.1接口信号通过M.2 M-Key座子引出。M.2接口封装可以2242,2260,2280的M.2卡EASY-EAI灵眸科技出厂配备可选的M.2算力卡,拥有26Tops算力,可极大的提高RK3576的算力。该接口也可以插M.2的固态硬盘,拓展存储容量。M.2 M-Key插座的高度是3mm。

031

核心板细节赏析

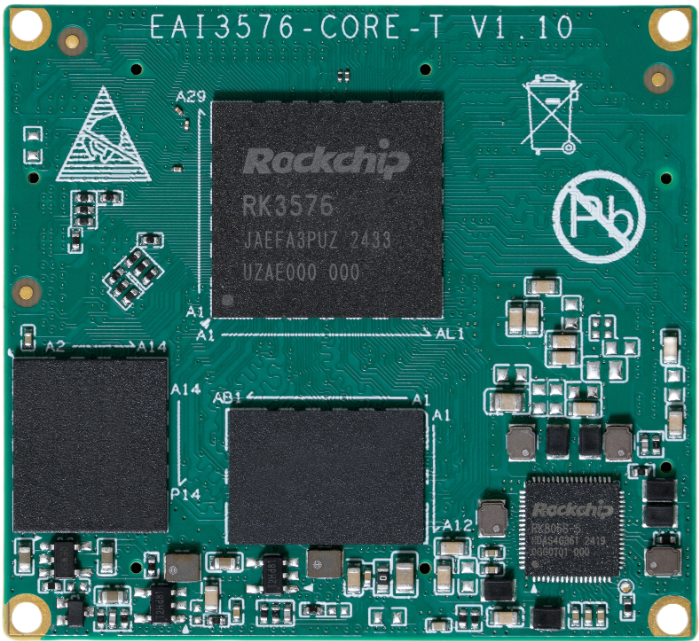

再来看看核心板,边框尺寸为48x52mm,主要包括CPU、存、储和PMIC。PMIC来自瑞芯微,型号RK806s-5,芯片内部集成10路同步降压输出和9路LDO输出,支持双芯片应用,支持I2C和SPI通信接口,采用QFN68封装。
核心板型号是EAI3576-Core-T,跟主板采用的是板对板连接。共有320个引脚,通过四个板对板连接器引出,连接器是80pin,0.5mm间距,3mm高度。注意: 底板母座型号是DF12NA(3.0)-80DP-0.5V(51),需要带定位孔的连接器。
核心板正面

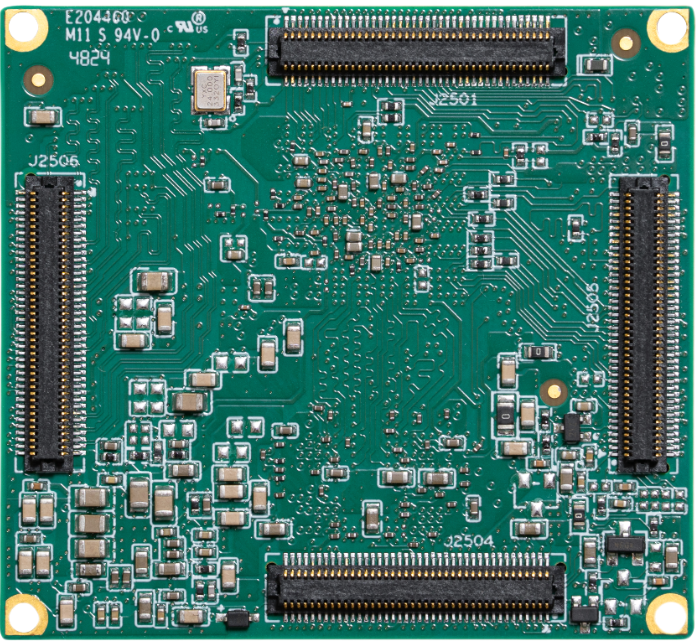

核心板背面
CPU引出信号的密度非常高。看看这个核心板的布线,就能想明白为啥硬件创业比较难,尤其是涉及到这种复杂SOC的硬件创业更难,PCB层数多、布线难度大、打样成本高、研发周期长。而这种核心板产品的出现,往往能帮助一些创业公司规避上面的所有问题。有了这种核心板,再配套上面所写的开发板,往往能在最短的时间内完成硬件产品业务逻辑的开发、验证。
以上就是EASY EAI Orin Nano开发板的硬件细节,不仅性能强悍,做工和设计更是处处体现匠心,看着非常赏心悦目。但是作为一款开发板,拿到手能快速跑起来,验证自己的项目应用才是最关键的,所以配套的资料也是相当重要。

041

完善的资料

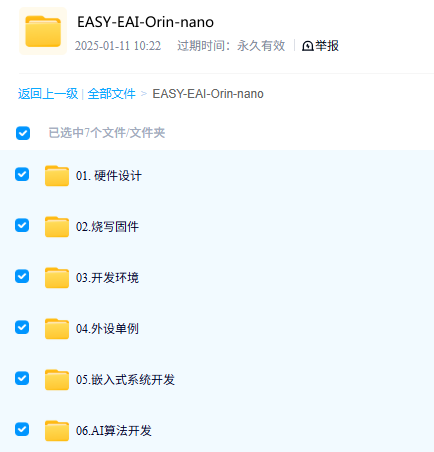

硬件资料:开放到“无脑CV”级别

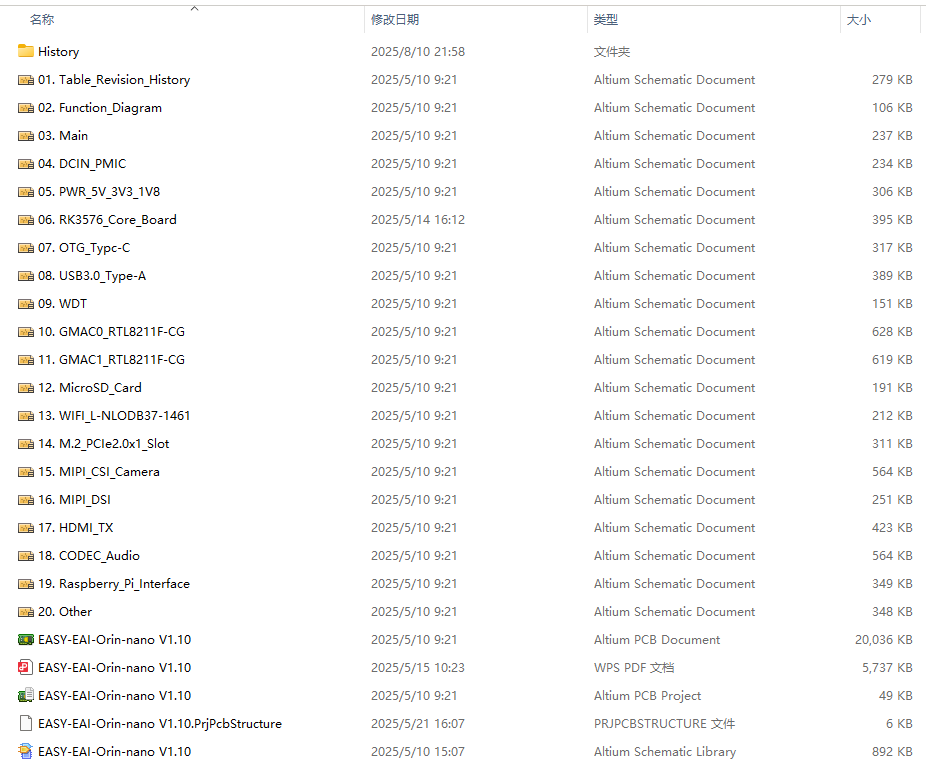

  • AD格式原理图 + PDF版(直接抄作业!)

  • BOM清单 + 封装库方便用户评估成本、快速研发,二次开发0门槛)

  • PCB布线参考(底板4层板设计,信号完整性优化到位)


和硬件资料相比,软件资料以及SDK才是灵魂。软件资料主要由DemoLinuxTools组成。其中Linux文件夹包含了文件系统、内核、SDKU-Boot、相关工具软件等。

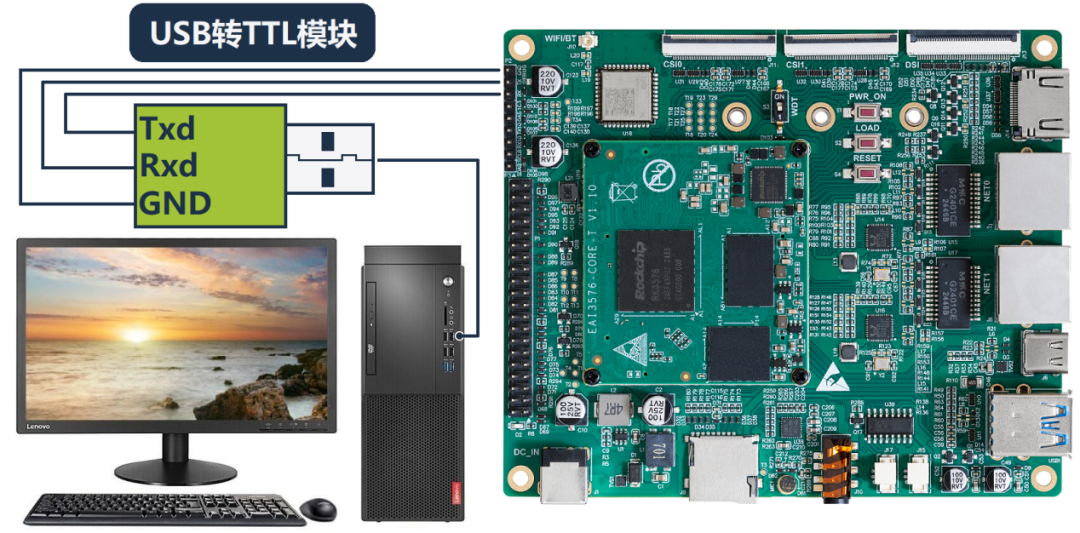

EASY-EAI灵眸科技官网的图,我随便找了一张,就连串口试,这种简单的动作,怎么连线,从哪里到哪里这个图很形象,特别是那些初学者或者想入门的同学来说非常友好。


软件支持:从烧写到AI部署,一条龙教程

  • 系统支持

    • Ubuntu 20.04 / Buildroot 2024.2 / Android 14 全适配

    • Qt 5.15.11 图形界面开发支持

  • 外设驱动

    • USB摄像头、MIPI摄像头、HDMI显示、音频、GPIO控制……全都有单例Demo

    • 比如USB摄像头开发:从接线图到源码解析。

  • AI算法部署

    • YOLOv5/v11、QwenChatGLM3 等模型移植教程

    • RKNN-Toolkit2 工具链详解(量化、模型转换、性能优化)

    • 数据集标注 + 训练指南(小白也能搞AI!)

量产级支持:从设计到转产全指导

  • 硬件设计规范(RK3567最小系统设计,各功能模块分别设计以及PCB设计建议)

  • 转产文档模板(BOM管理、贴片工艺要求、测试用例)

硬件资料占了1/6,大多都是软件资料,烧写固件,开发环境,外设单例,嵌入式系统开发和AI算法开发。

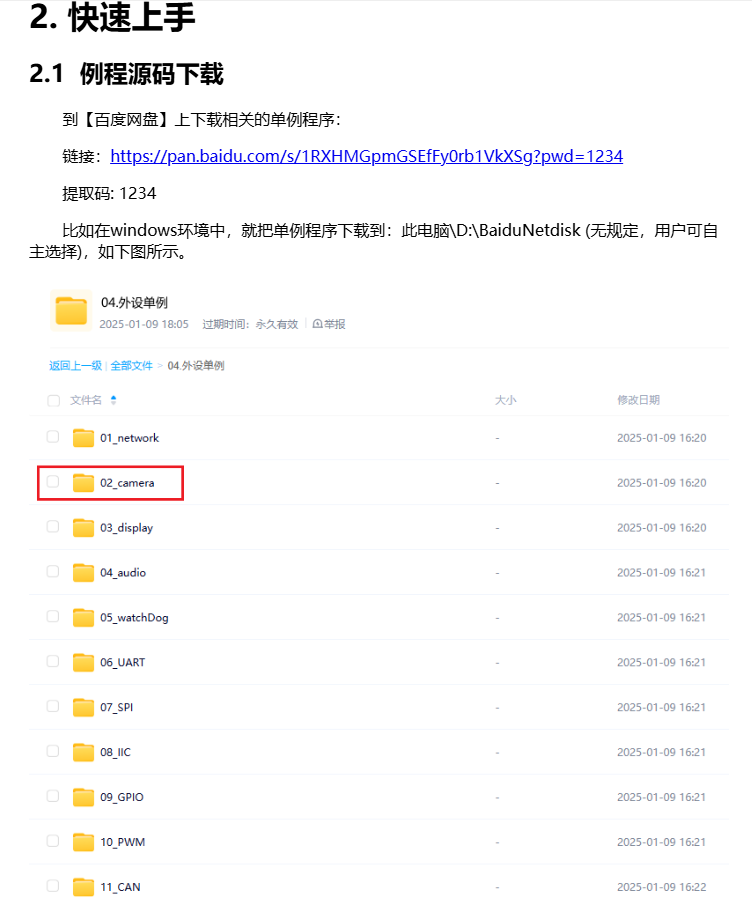

比如一个简单的外设USB摄像头的开发使用,首先会对USB做一个简单的介绍,然后是例程源码下载编译,让你快速上手,最后会提供案例并对源码进行说明。
资源介绍
如何接线

源码下载

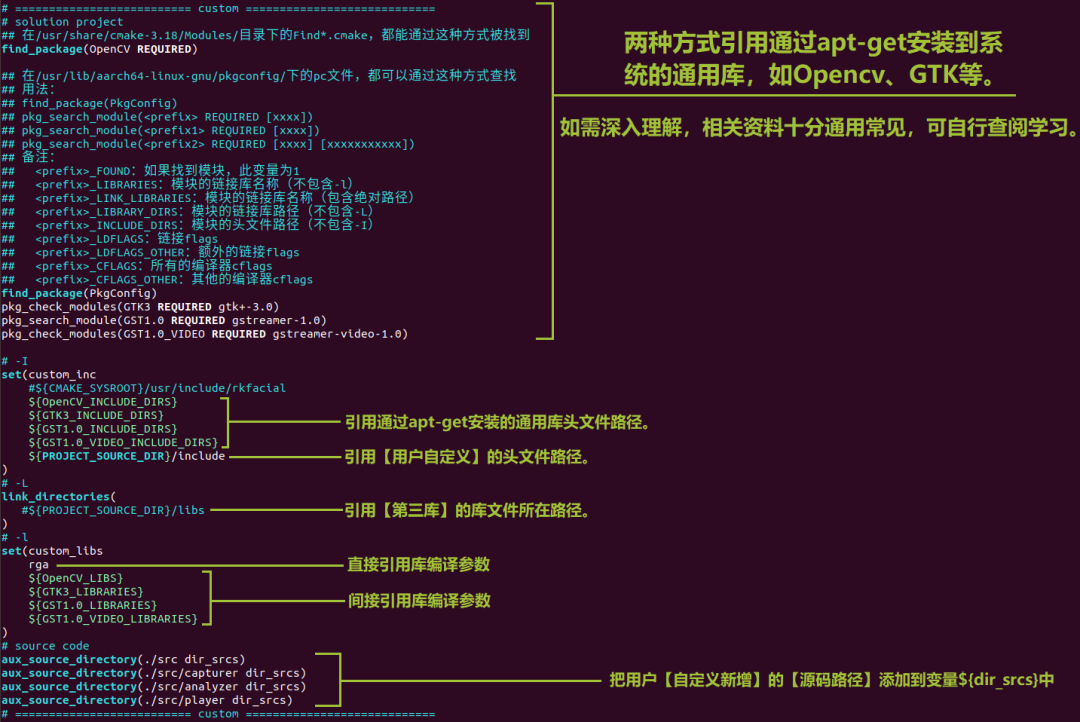

代码也都有详细的注释和讲解

特别是在AI算法这一块,EASY-EAI灵眸在软件资料这一块是花了很大的功夫,真的是手把手教你,实现保姆级教程。

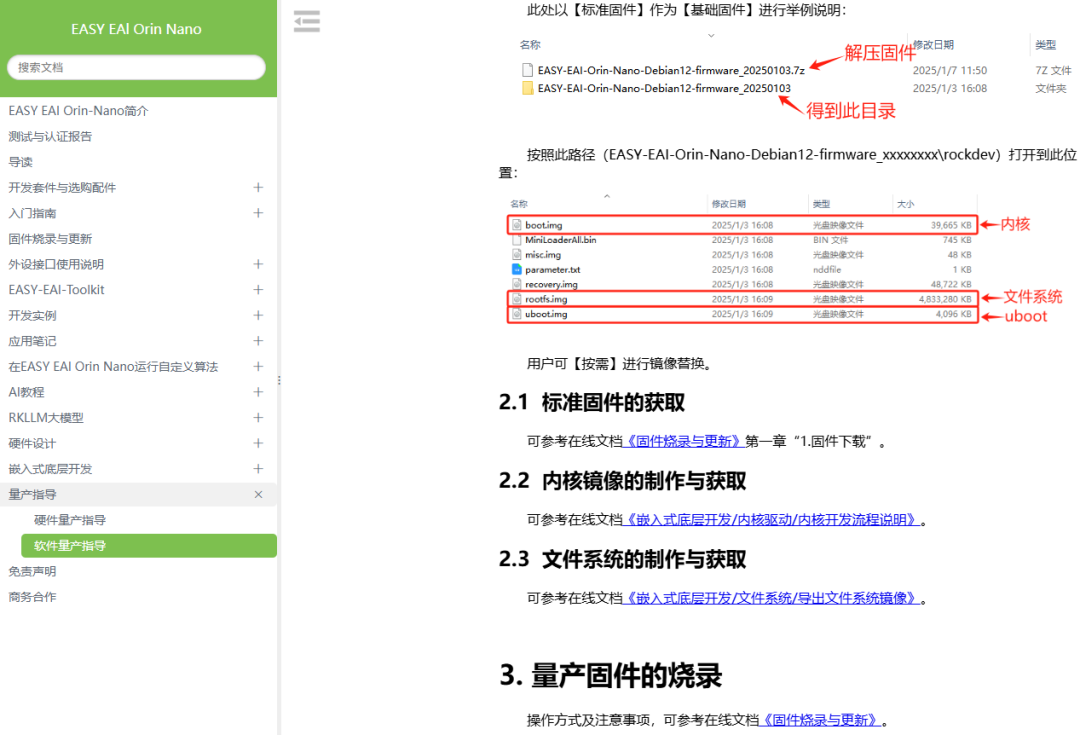

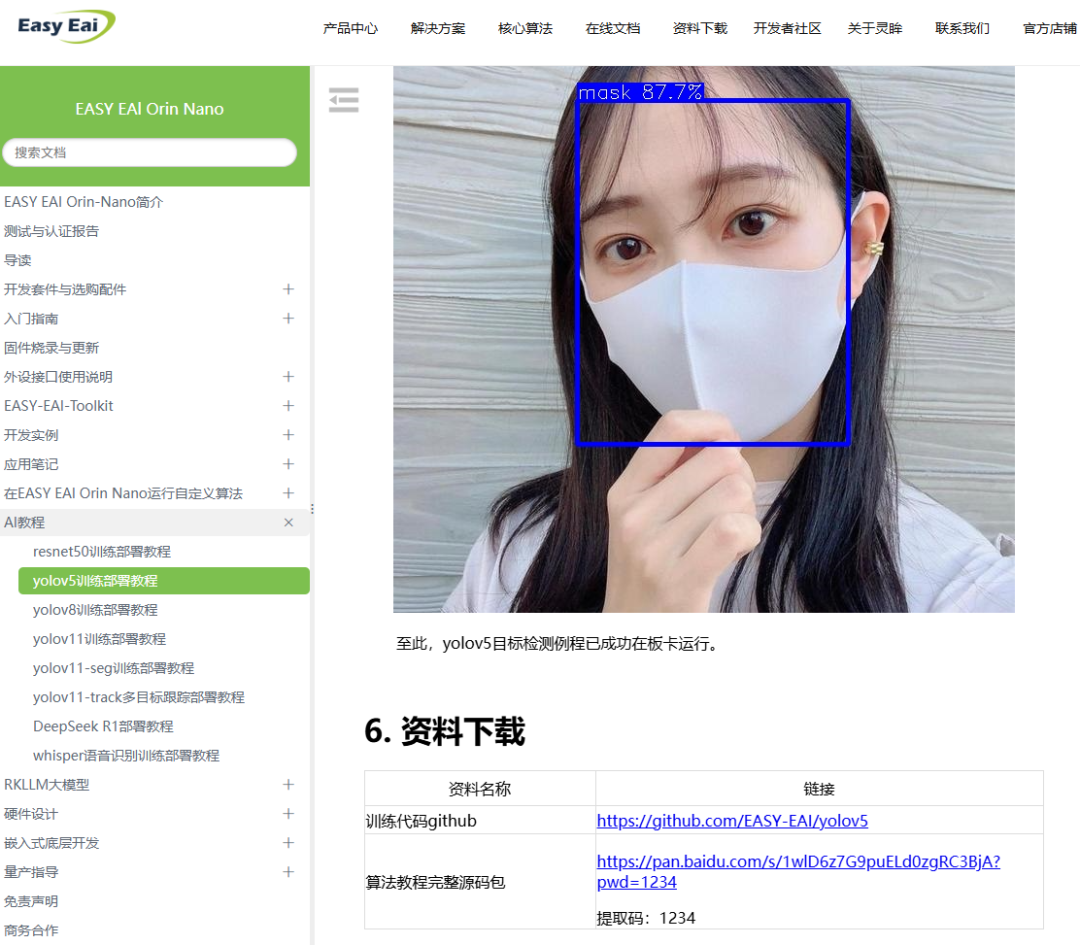

然而以上还不是全部资料,RK3576主打一个AI算法EASY-EAI灵眸官网有很多软硬件公开资料,一步一步教你怎么部署AI,图文并茂,整体框架搭建好,给您做一个基础的介绍,关键时刻给您一个代码链接以及算法教程完整源码包,照着步骤一步一步操作,小白也能学会,简直太详细了。

EASY-EAI灵眸特别为客户二次开发考虑得十分周到,专门开设了软硬件量产指导专栏。在这个专栏里,不仅详细列出了量产需要注意的事项,还提供了转产文档编写指南,客户可以直接参考在线文档进行操作。

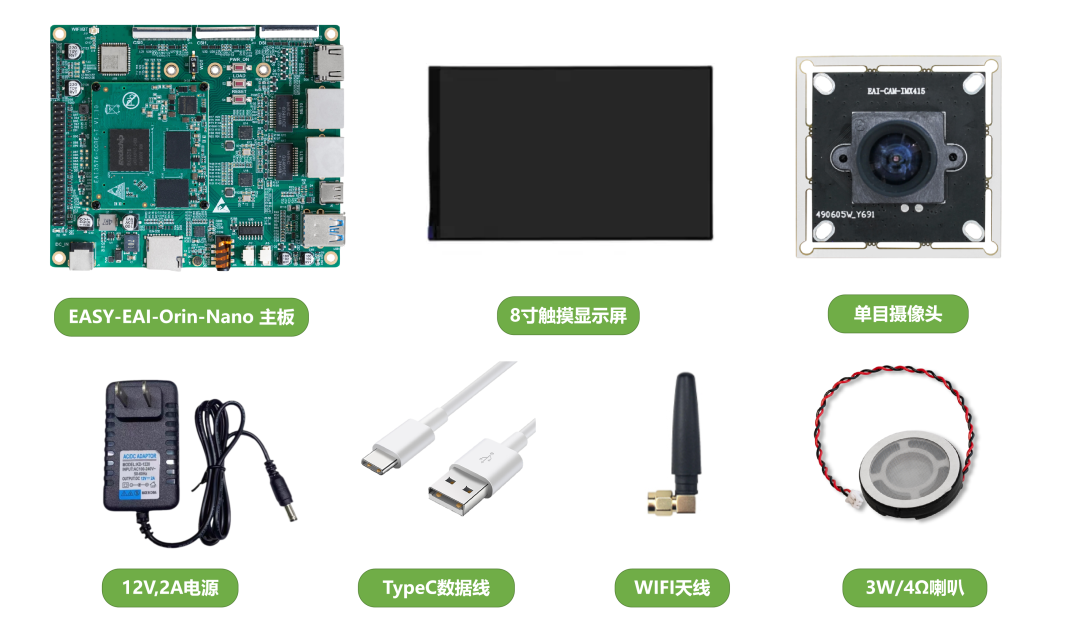

除了EASY-EAl-Orin-Nano 主板之外,他们还有很多可以选配的器件:8寸触摸显示屏,单目摄像头,12V/2A电源,TypeC数据线,WIFI天线,3W/4Ω喇叭

他们的资料做的非常非常好,也非常多,能看出来花了很多心思才打造出这样的产品,对咱们开发帮助太大了!

051

总结

2025年嵌入式AI最优解——EASY-EAI灵眸开发板为您提供"从焊接到量产"的完整解决方案!

RK3576 + 全开源资料 + 工业级接口 = 软硬件通吃的终极武器

别家开发板给的是说明书,EASY-EAI灵眸给的是《从焊接到量产》百科全书!

👉 官网直达:https://www.easy-eai.com

适用人群:从学生到企业,全包圆!

  • 学生/爱好者:开源资料+详细教程,毕业设计/电赛神器!配套摄像头+屏幕,到手就能玩AI视觉。

  • 创业公司/企业研发:核心板直接量产,降低硬件风险;提供转产支持,加速产品落地。

一站式嵌入式AI解决方案,助您从开发到量产无忧!
