过210A电流，PCB该怎么设计？
那天我坐在办公室，摸着手里那块再也不会爆炸的弱电板子，心里那叫一个踏实——毕竟怎么折腾它，它都不会爆炸。突然，一位兄弟发来灵魂拷问：“王工，请教一下，画PCB要过210A有效值电流，温升控制在30°C以内，该覆多大的铜？”
我当时就恁了一下。210A？！还是有效值？！
我的思绪瞬间被拉回了那些烽火连天的岁月。想当年搞那个3000W的AC-DC电源，才几十安的电流，就让IGBT和MOS管轮番上演原地爆炸。那动静，清脆响亮，余音绕梁，恨不得整栋楼都能免费共享我的绝望。爆炸过后，耳朵里的嗡嗡声还能当半天背景音乐。我就是这么被硬生生炸怕了，才弃明投暗，躲进了弱电控制的安乐窝。
所以，坦白说，210A这个量级，我亲自上手操作的经验是零。心里头第一个冒出来的念头就是：“这电流，听着都心有余悸，非得用PCB吗？这成本不得飞到天上去？”

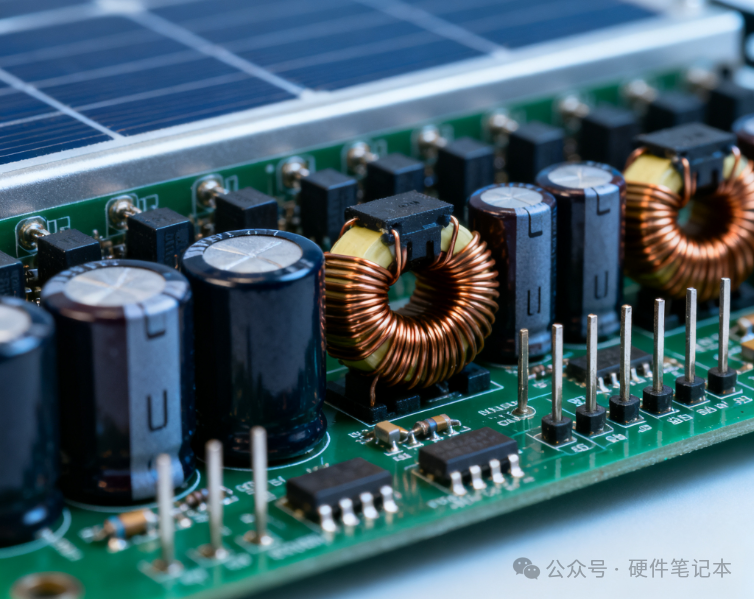

但这位兄弟随即补充道，这是用于光伏逆变器产品，IGBT这类功率元件的电流，并非全部由铜排承担，而是需要先在一块主PCB上进行汇集和分配，再通过端子导向外部铜排；又或者采用两个110A的模块并联来达成最终的大电流输出。
于是我发了朋友圈，看看有没有做过类似产品的大佬，借鉴一下经验。咱们电子圈的兄弟们就是给力，各路大神纷纷献计，好几十条评论，点子多得能装一箩筐。我下来也赶紧查了一下相关资料。
今天这篇文章，就是来交作业的。我把大佬们的建议和我自己梳理的一些方法汇总一下，咱们一起探讨。这不是什么权威教科书，就是一群工程师的实战经验交流，有说得不对或者不周全的地方，欢迎各位大佬们拍砖指正！如果能帮到这位提问的兄弟，或者给未来可能遇到同样问题的你一点点启发，那我花这几天功夫码的这篇文章，就值了！
01
210A对PCB意味着什么？
在开始聊具体方案前，咱们得先对210A这个电流有个感性的认识。它不是简单地把线画粗点就能解决的。发热惊人：根据焦耳定律：
发热考虑。发热量是和电流的平方成正比的。210A的平方是44100！这意味着，导线上一丁点的电阻都会被放大成巨大的发热功率。温升30°C的设计目标，做不好，板子直接变电炉丝。
成本飙升：常规的用加厚铜箔、开窗上锡等方法，在几十A电流时还能hold住。到了200A级别，很多非常规、高成本的PCB工艺就得用上了，比如嵌铜块、夹层PCB、铜条贴装等，这些都会让PCB的制造成本指数级上升。
可靠性：尤其是在光伏逆变器这种工业级、长寿命预期的产品里，一次过热可能导致虚焊、铜箔剥离、甚至起火，后果不堪设想。所以，稳定可靠是第一位的。
朋友圈里也有很多兄弟第一反应是：“必须用铜排啊！” 这确实是最传统、最可靠的大电流解决方案之一。但既然兄弟的应用场景限定在了PCB上，那我们就聚焦于：如何在PCB上安全、可靠地驾驭这210A的电流巨兽。
02
朋友圈大神各显神通
我把朋友圈里的建议分门别类，整理出了几条清晰的技术路线：
路线一：简单粗暴的堆料
加厚铜箔，加宽走线：这是最基本的思想。常规PCB铜厚有1oz(35μm)、2oz(70μm)等。对于210A，可能需要用到3oz、4oz甚至更厚的铜箔。同时，线宽也要大幅增加。

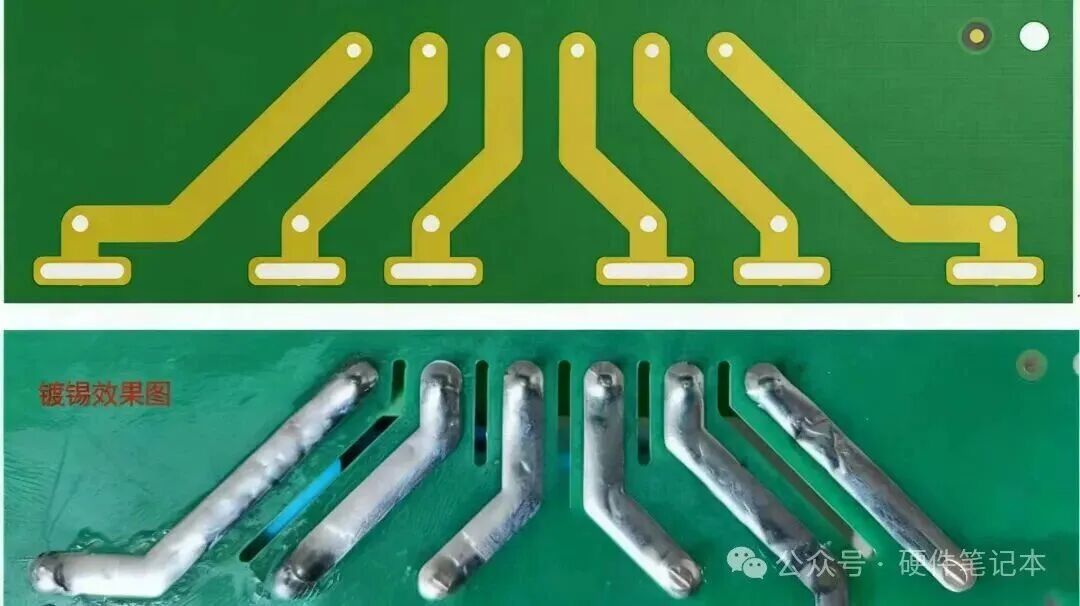

开窗镀锡（露铜上锡）：在走线表面去掉阻焊层（绿油），然后镀上一层厚厚的锡。这相当于增加了导体的截面积，降低了电阻，同时也改善了散热。这是非常常用且性价比高的辅助手段。

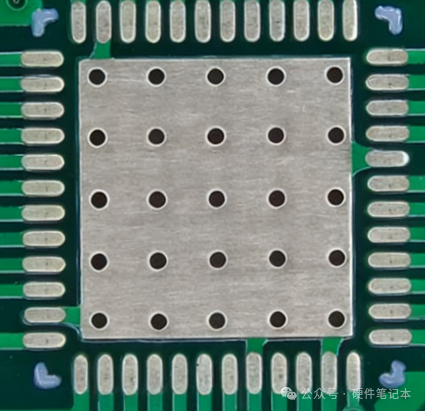

多打过孔（Via）：如果是多层板，用大量过孔将顶层、底层甚至内层的铜箔并联起来，可以有效增加总载流能力，并帮助热量在层间传导。注意过孔也要做塞孔或者镀厚铜处理。
点评一下：这套组合拳在几十A到百A出头的场合很管用，但对于210A稳态电流，可能有点吃力。温升可能不容易控制在30°C以内，而且会占用巨大的PCB面积。
路线二：物理外挂的镶嵌（专业应对大电流）
这是评论区里出现的高频高级方案，也是目前工业上应对百A级以上电流的主流PCB解决方案。
嵌铜块/嵌铜条：在PCB制造过程中，在需要走大电流的位置预先铣出槽，然后将一块厚铜块（或铜条）嵌入并压合在PCB内部。这样，电流主要通过低阻值的铜块流通，PCB铜箔只起到连接和均流的作用。这是从根本上解决问题的方法。

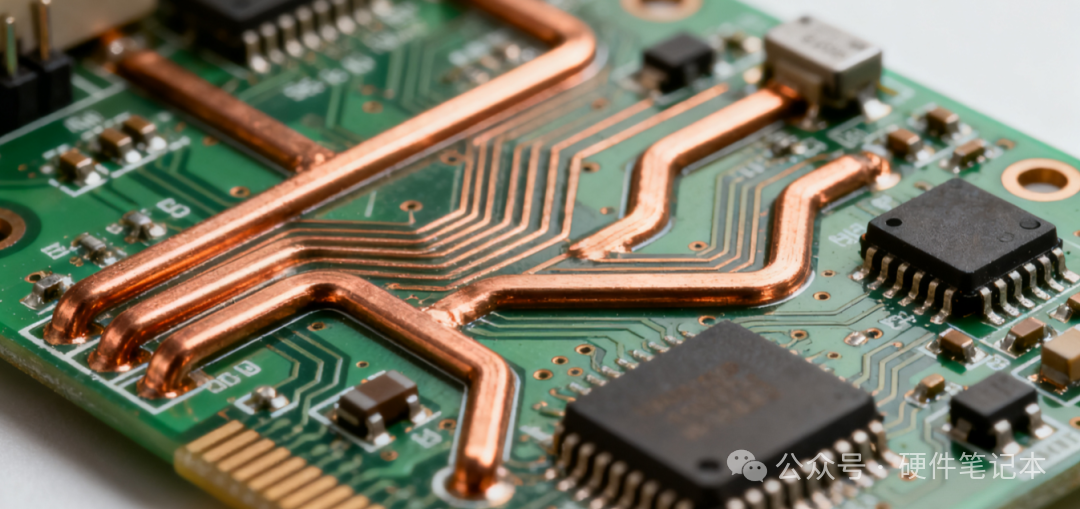

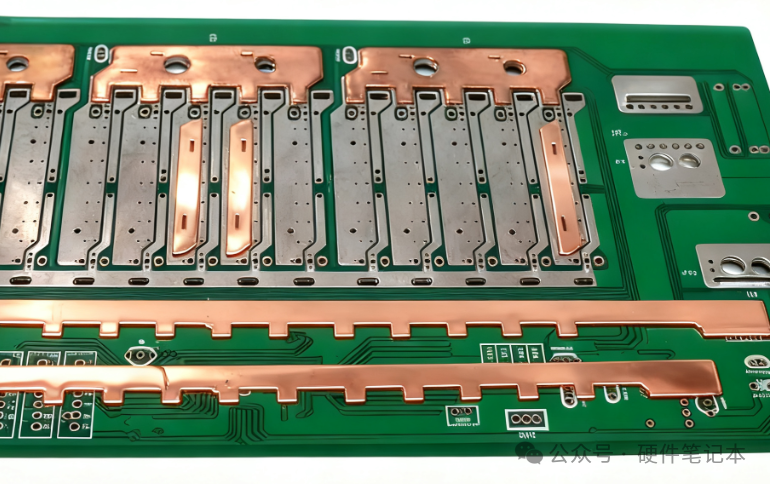

表面贴装汇流条：PCB制作好后，在表面开窗的位置，通过SMT（表面贴装技术）或手动焊接的方式，贴上一段成型的、厚实的铜条（汇流条）。这相当于把一个小型铜排直接集成在了PCB上。

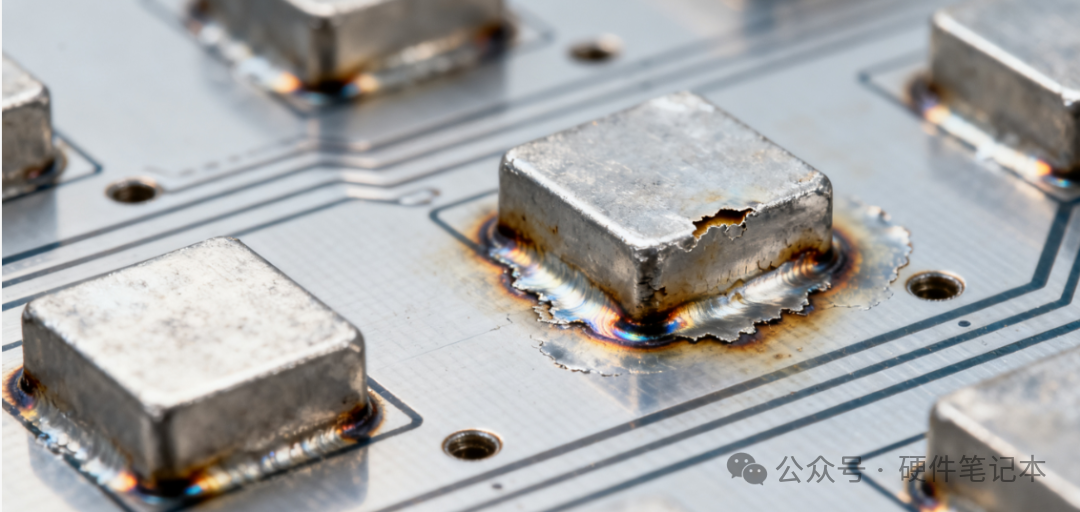

铝基板+激光焊接：一位大神分享了一个骚操作：用铝基板，在需要的位置焊接铝块，然后用激光焊接把铝块和铝基板的焊盘熔在一起，甚至烧穿表层，让铝块和铝基板本体结合，利用铝基板本身优良的导热性和增加的截面积来导流。
点评一下：可能镶嵌派方案性能最好，能真正满足210A@30°C温升的苛刻要求。但缺点是工艺复杂，成本非常高，需要和PCB板厂进行深度沟通和定制。
路线三：系统设计的分流
多路并联：这是系统架构上的优化。就像朋友圈里另一位兄弟说的，他们200多A的电流分了4路。比如，可以把210A分成3路，每路承担70A。这样对单块PCB的压力就小多了，可以用更常规的工艺实现，提高了可靠性。光伏逆变器中多个功率模块并联是常见做法。
点评：这是可能是比较聪明的方法之一，从系统层面化解难题，可能比在单板上死磕成本和工艺更划算、更可靠。
路线四：仿真计算的“科学”

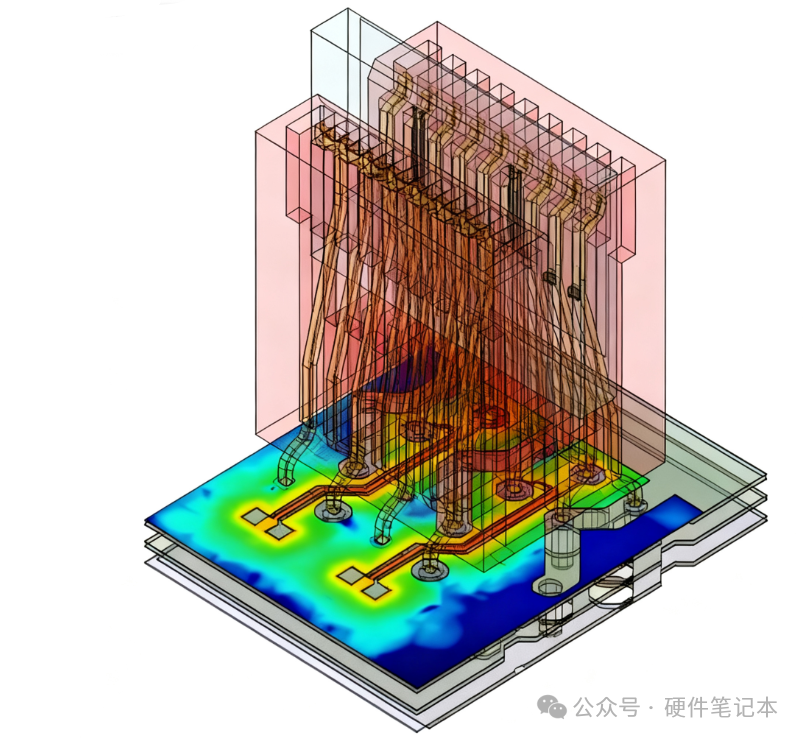

“仿真一盘”：这是评论区最简短但最硬核的建议。对于这种极端情况，不能再凭经验来算，必须借助工具。使用SIwave, Ansys Icepak, COMSOL等电磁-热协同仿真软件，可以精确模拟出在不同线宽、铜厚、镀层、环境下的电流密度分布和温升情况。在设计阶段就能规避风险。
03
核心挑战：散热，散热，还是散热！
咱们搞电子的都明白，大电流设计的本质，其实是散热设计。电流产生了热量，我们的目标是把这些热量高效地散出去，把温升压下来。
1、热量从哪里来？
所以，要减少发热，核心就是：
减小电阻R：使用更厚、更宽的导线（增大A）；使用导电性更好的材料（铜已经是很好的了）；缩短走线长度（减小L）。
2、如何散热？
热量传递有三种基本方式：热传导、热对流和热辐射。在PCB上，这三种方式都在发挥作用。
传导：这是最主要的方式。对于大电流板，热量主要通过铜箔经介质层传导至背板散发。为提升这一路径的导热效率，可采用铝基板（热导率可达1-3 W/m·K）或陶瓷基板等高热导率材料来替代普通FR-4（热导率约0.2-0.4 W/m·K）。
对流：通过流体（通常是空气）的流动带走热量。散热主要通过空气对流实现，自然对流需优化布局与放置方向以保障空气流通；而加装风扇进行强制对流，并规划风道直吹热源，是更高效经济的强化散热方式。
辐射：物体通过电磁波的形式散发热量。在常温下，辐射散热的占比很小，通常可以忽略不计。
