有限元每日一个知识点：什么是应力奇异？仿真报告最容易踩的坑

做有限元仿真，很多同学会遇到一个头疼现象：网格越加密，尖角、小孔、焊缝拐角位置的应力数值持续往上飙升，永远收敛不下来。这就是应力奇异。

很多新手直接把这个超高应力写进报告，拿去做强度校核，最后仿真和试验结果完全对不上。

1、应力奇异是什么

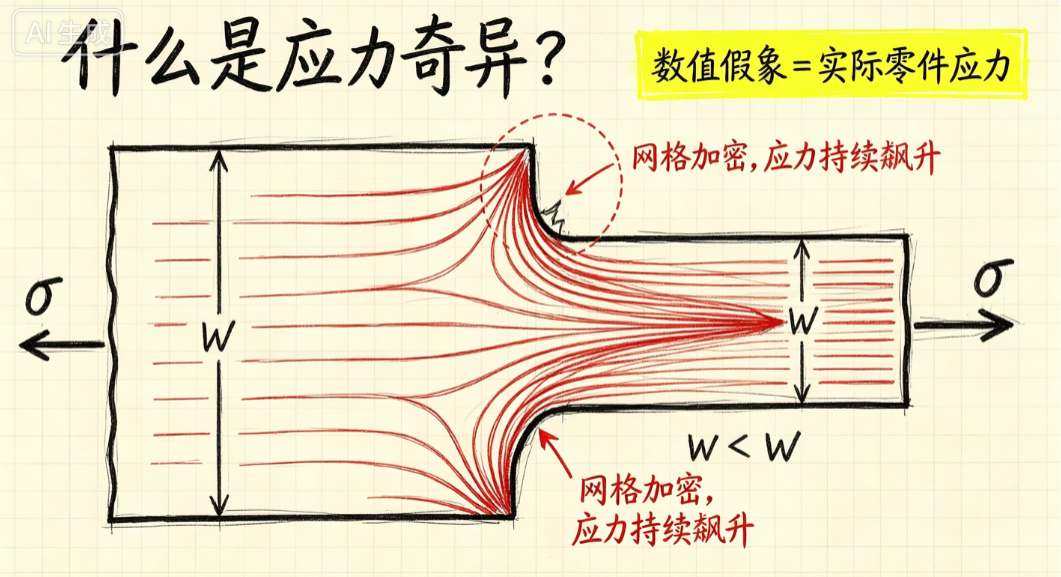

在几何尖角、直角拐角、焊缝根部、小孔缺口位置，从理论上弹性解应力会趋向无穷大。并不是零件实际会产生无穷大应力，而是理想几何 + 弹性算法带来的数值假象。

现实零件拐角一定存在微小圆角、加工毛刺、塑性变形，不会出现数学意义上的尖锐尖角。但是仿真模型我们常常简化成直角尖角，就触发应力奇异。

2、怎么识别应力奇异

✅特征：

1. 不断加密局部网格，该位置应力持续增大，不趋于稳定值
2. 只集中在尖角、直角、焊缝根部，远离尖角区域应力结果是稳定可信的
3. 位移、整体刚度结果不受影响，仅仅局部应力虚高

重点提醒：位移结果可信，局部峰值应力不可信，不要拿奇异峰值应力评判零件会不会断裂。

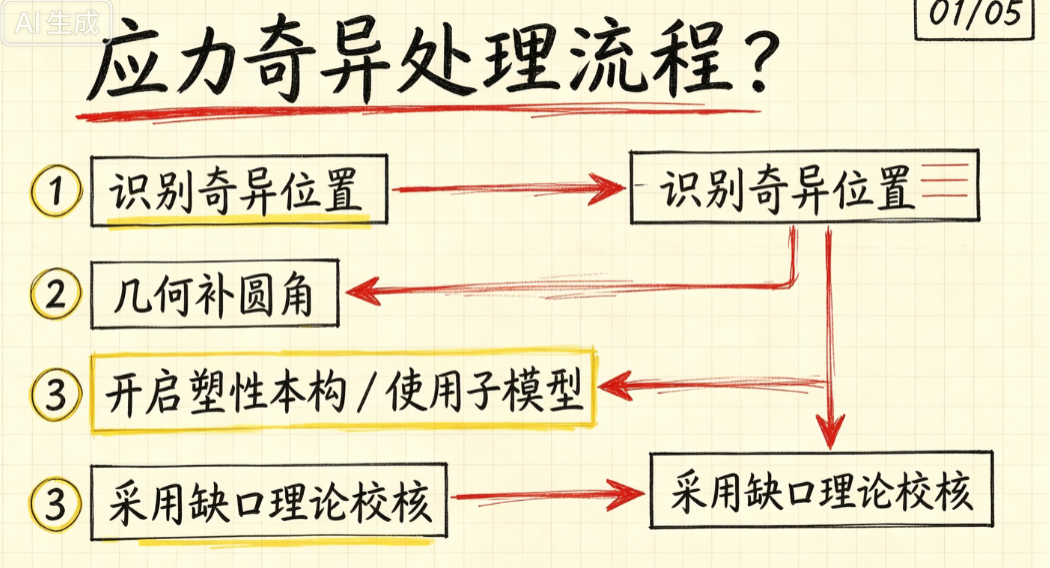

3、工程上常用处理手段

1. 几何修复：尖角位置补上合理圆角，贴合真实加工状态
2. 引入塑性材料本构，允许局部发生塑性屈服
3. 采用子模型技术，精细化关注局部区域
4. 采用缺口疲劳理论，不用单元峰值应力做校核

4、高频踩坑

❌直接拿尖角网格的峰值应力做强度评判❌一味加密网格，指望网格加密把应力算收敛❌分不清：哪些是真实应力集中，哪些是应力奇异

小总结：应力集中是物理真实现象；应力奇异，是模型简化带来的数值计算假象，二者不要混淆。

今日思考

你做仿真的时候，有没有遇到网格越细应力越大的诡异情况？评论区聊聊。
