管道应力校核合格设备仍损坏？管道柔性与喷嘴载荷是核心隐患｜懿朵科技
流程工业项目普遍存在共性工程矛盾：管道应力全部满足规范校核，投产运行后却频繁出现法兰泄漏、喷嘴变形、管口焊缝开裂。
明确核心结论：应力合格≠系统设备安全，喷嘴载荷与管道柔性才是决定设备长期可靠运行的关键指标。
失效根源：
刚性管道放大热膨胀载荷
失效根源：
刚性管道放大热膨胀载荷
管道连接储罐、换热器、泵、压缩机等各类设备，系统升温产生热膨胀位移。
管道布置偏直、刚性过强时，热位移无法释放，全部转化为管道内力。
全部内力最终集中作用于设备喷嘴，引发设备接口永久损伤。
易被忽略核心风险：
喷嘴载荷
易被忽略核心风险：
喷嘴载荷
传统管道设计仅核查规范应力值，但设备失效的直接诱因是喷嘴载荷，直接管控三大核心维度：
● 设备本体结构安全
● 法兰、管口接口密封可靠性
● 装置长周期运行稳定性

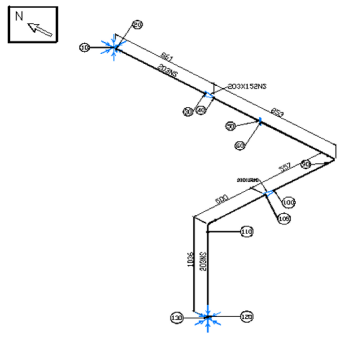

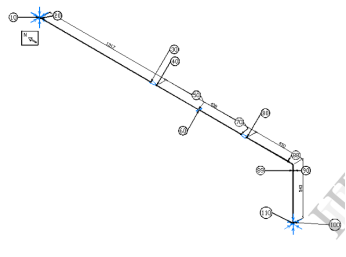

工程对比案例：
刚性布置VS柔性优化布置
工程对比案例：
刚性布置VS柔性优化布置
关键对比：
两套方案应力均合格
设备风险天差地别
关键对比：
两套方案应力均合格
设备风险天差地别
应力层面
刚性、柔性两套管道，应力校核均满足行业规范，仅看应力会判定两套方案全部合格。
喷嘴载荷层面（核心差异）
刚性方案载荷超标、设备极易损坏；柔性优化方案载荷可控、设备安全。
核心结论
管道柔性越高，传递至设备喷嘴的载荷越小
仅满足管道规范应力，无法保障设备管口安全
管道设计核心目标不是“算得过应力规范”，而是控制喷嘴载荷、保护设备接口
项目避坑&标准设计思路
01
行业常见设计误区
❌ 只输出管道应力报告，忽略设备喷嘴载荷校核
❌ 管道路由一味追求短、直，牺牲系统柔性
❌ 未同步核算管道柔性指标，后期整改成本极高
02
标准化三维管控设计
管道规范应力水平
全管路系统柔性系数
泵/换热器/储罐设备喷嘴载荷
总结
管道应力分析不能只停留在合规纸面，需从路由阶段优化系统柔性，从源头控制喷嘴载荷。懿朵科技专注流程工业管道应力、柔性校核、喷嘴载荷专项分析，规避设备管口疲劳失效、装置非计划停机风险。
