PAM4仿真基础

PAM4即4-Level Pulse Amplitude Modulation：

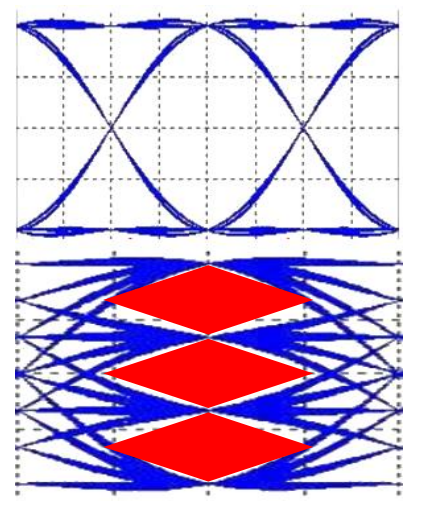

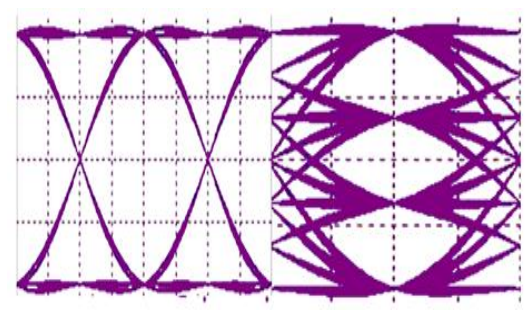

• 在NRZ信号中，每个比特是一个符号——比特有两个值，即0或1，这两个值构成了一个眼图。

• 而在PAM4信号中，两个比特被组合成一个符号

—2比特有4种不同的组合方式，因此形成了4个不同的符号；

—（A，B）对转换为一个符号，其中“A”比特是接收到的第一个比特；

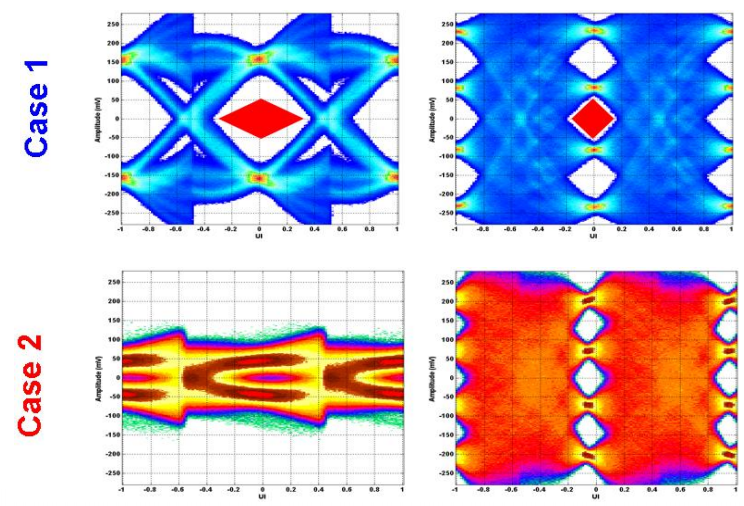

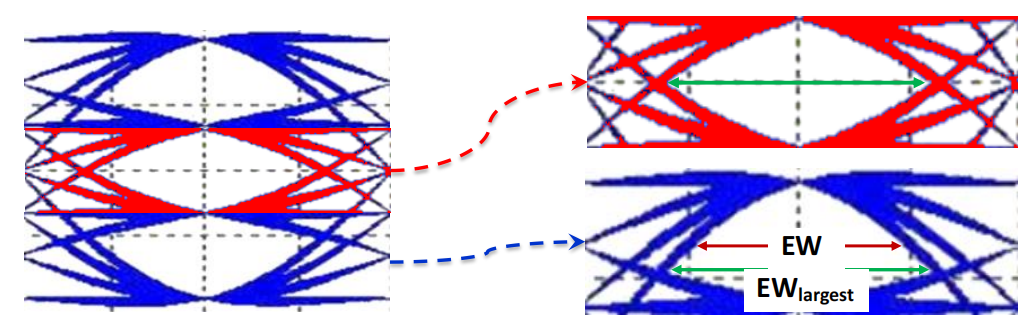

—四个符号由四个信号电平表示，形成三个眼图。

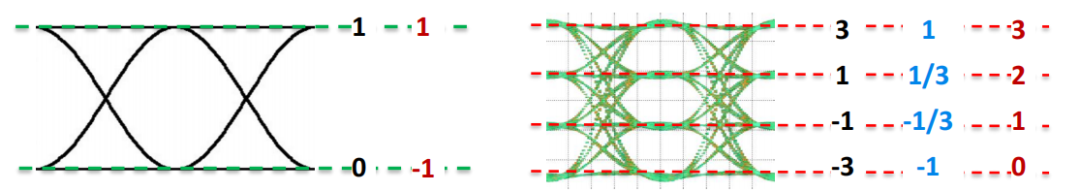

• PAM4信号电平的三种常见命名规则：

{-3, -1, 1, 3} or {-1, -1/3, 1/3, 1} or {0, 1,2, 3}

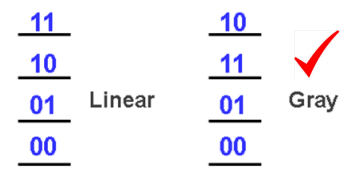

• 从二进制到PAM4映射：

可以采用“Linear” vs “Gray” coding

Gray编码相较于线性编码的优势在于：

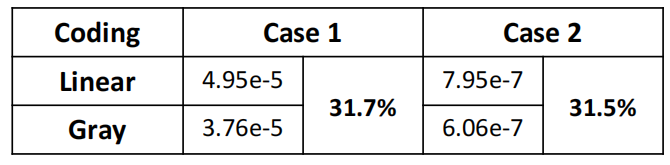

1、每个符号间转换仅产生一个比特改变， 而线性编码从01到10一旦错误会发生两bit错误；统计数据显示，线性编码的比特误码率（BER）比Gray编码高出~33%；

2、还有一个好处是支持双模模式（NRZ和PAM4），通过接地测试芯片的最低有效位（LSB）实现；

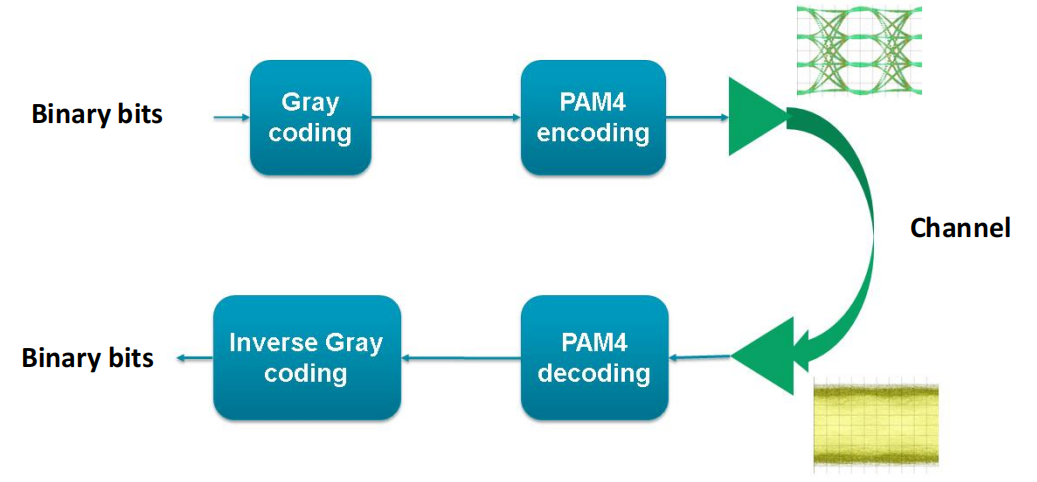

TX到RX信令转换过程：

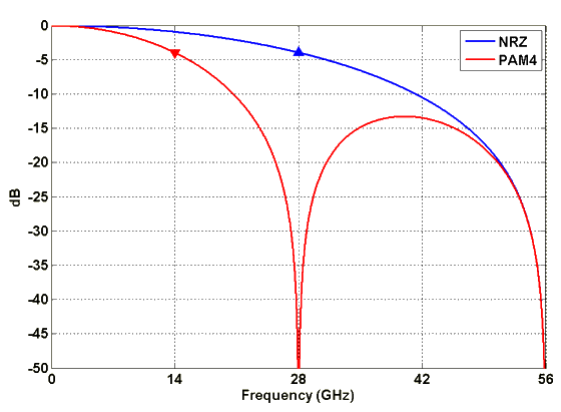

• PAM4信号功率谱密度：

PAM4仅需NRZ带宽的一半。

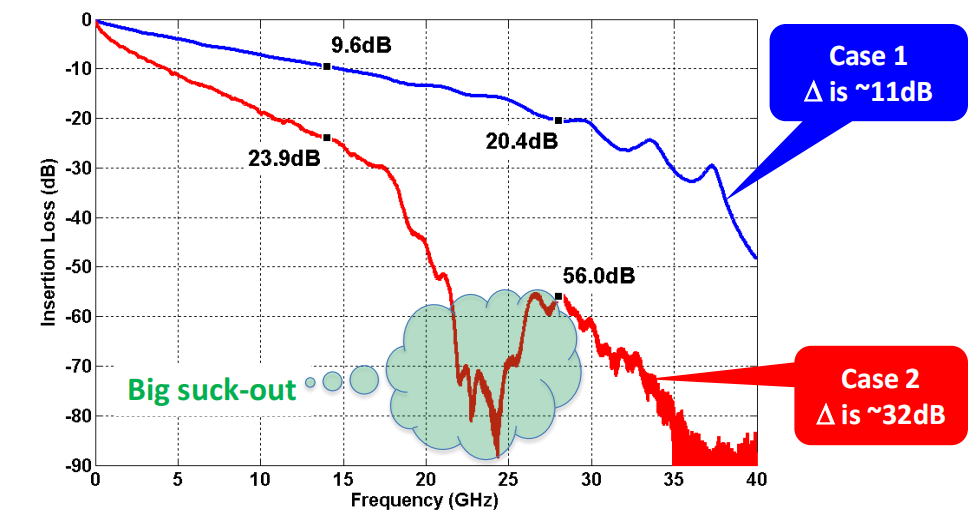

在56Gbps时，PAM4的奈奎斯特频率为56/4 = 14 GHz，而NRZ的奈奎斯特频率则为56/2 = 28 GHz；
