使用Python脚本创建1D单元代替MPC并导出INP文件后转换为BDF文件

几个月前，对一个复杂天线进行模态分析，考虑到后续要将天线有限元模型以BDF文件格式交付上游，便在用Abaqus对天线进行建模之初，就留了后手：

1、在Abaqus中进行天线建模及模态分析，但将所有模型均放在1个part中，虽然建了近200个MPC，但提前在part中建好超过300个主从节点集 合（Node Set）,且一对主从节点集 合命名有规律可循，便于后续跑Python脚本；

2、将Abaqus模型以不使用部件、装配的形式导出INP文件，使用Abaqus自带tonastran命令，将INP文件转换成BDF文件。

具体过程如下。

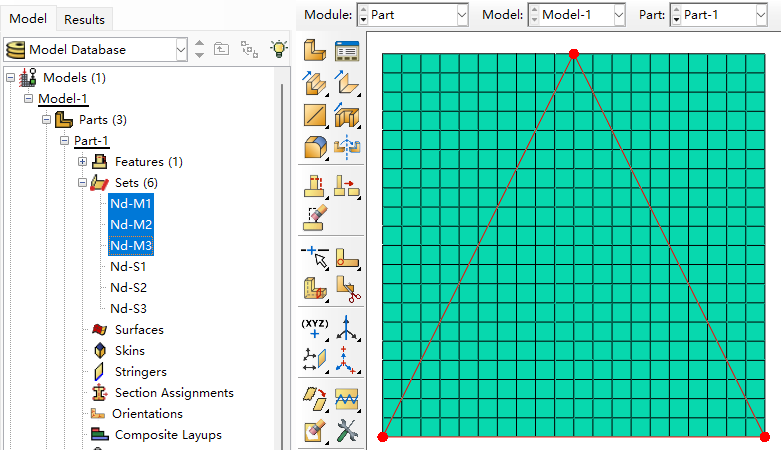

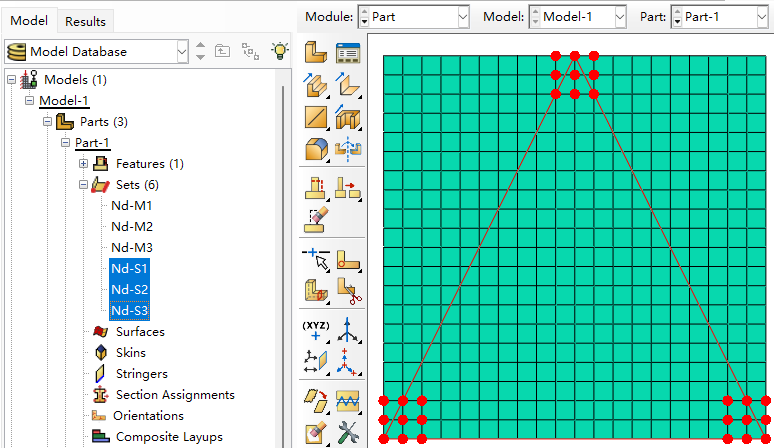

Step-1，准备模型，创建主从节点集 合。在Part-1中创建3个主节点集 合，每个节点集 合仅含一个节点；创建3个从属节点集 合，每个从属节点集 合包含多个节点；3主3从，一一对应。

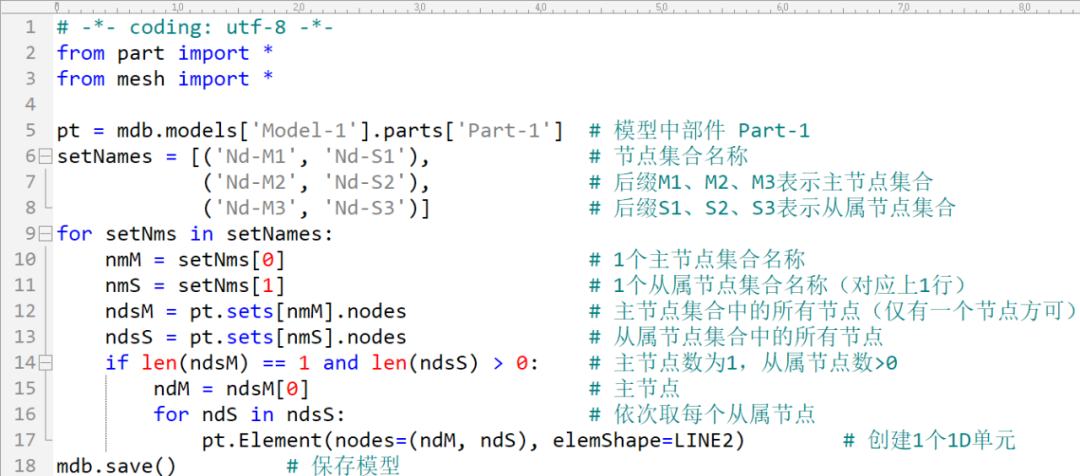

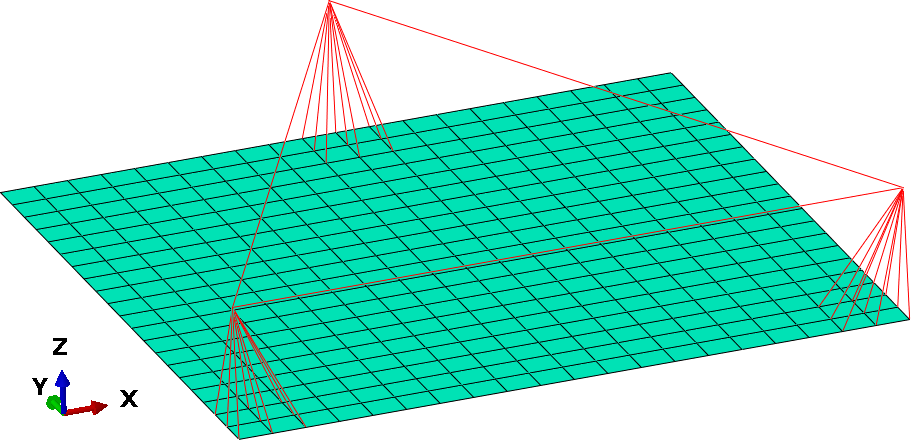

Step-2，运行Python脚本，创建1D单元。

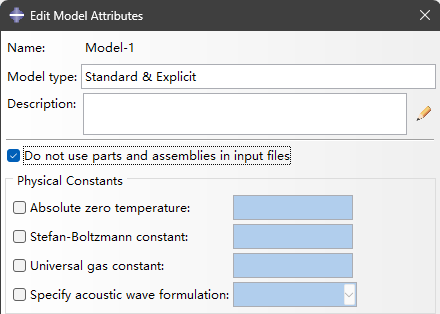

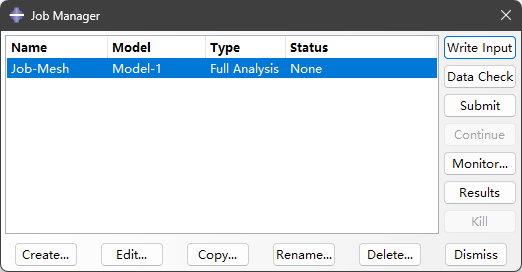

Step-3，设置模型属性，导出INP文件。单击Abaqus/CAE菜单栏Model→Edit Attributes→Model-1，在Edit Model Attributes对话框中勾选Do not use parts and assemblies in input files，即在INP文件中不使用部件、装配。在Job Manager对话框单击Write Input。

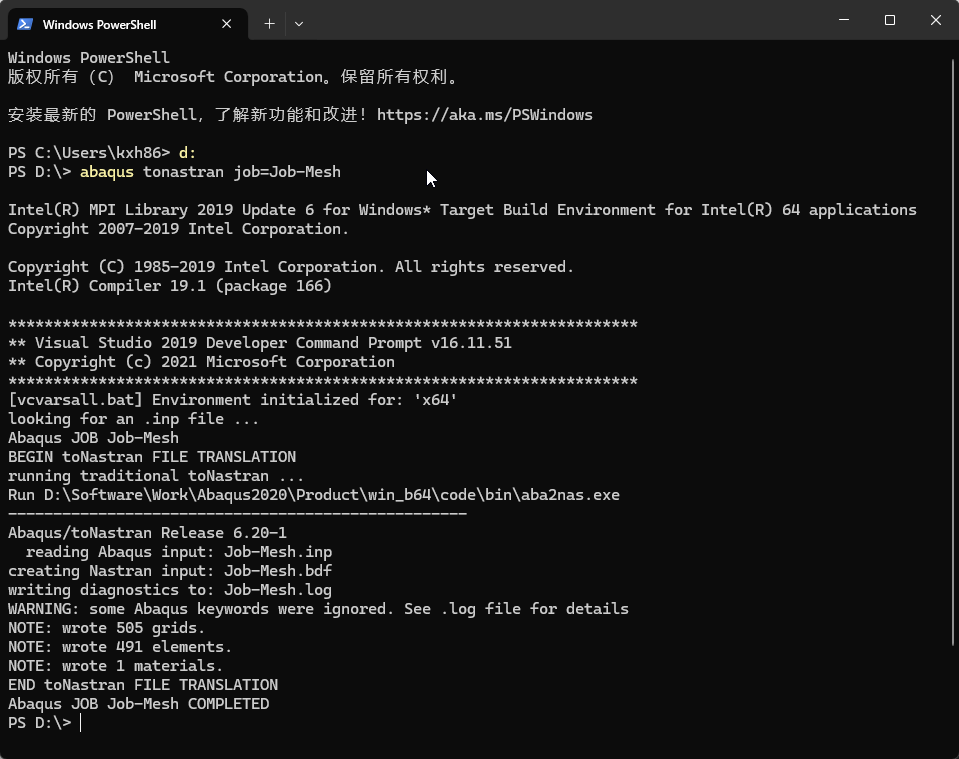

Step-4，INP转换为BDF。在Windows的CMD窗口或PowerShell窗口，将路径设置为INP文件所在文件夹，为简便，将INP放D盘根目录下。输入命令

abaqus tonastran job=Job-Mesh

INP文件不需带扩展名，回车，在INP文件同路径下生成同名BDF文件，完成模型转换。

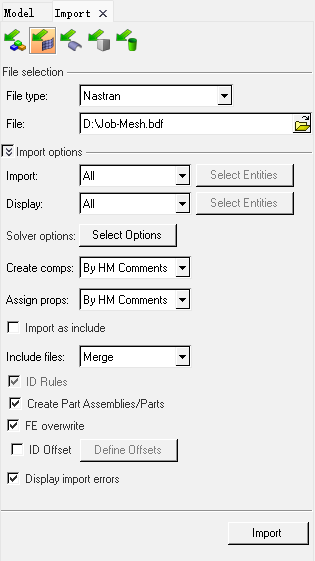

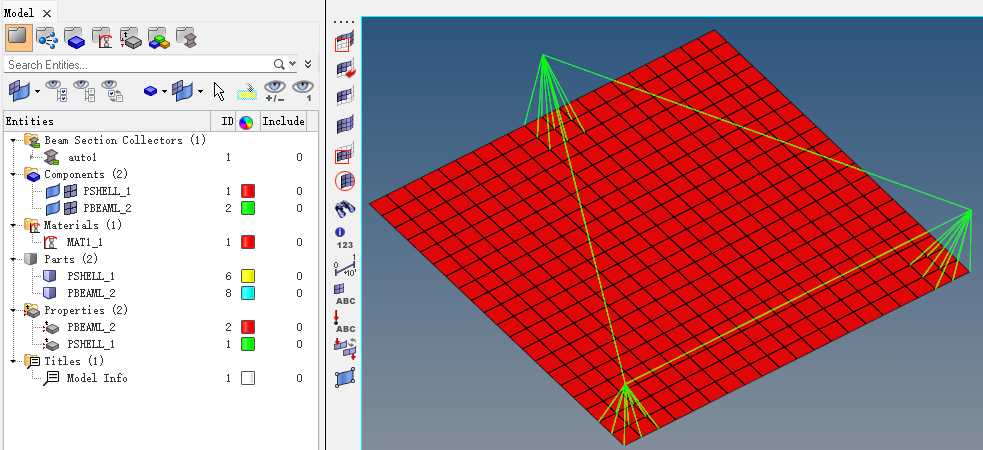

Step-5，在HyperMesh中查看转换后的模型。将BDF文件导入HyperMesh，可以进行模型查看、修改。有Patran的伙伴可以将BDF导入Patran看看。

啰嗦两句，节点集 合的名称怎么从模型中读出来，放到Python脚本中？

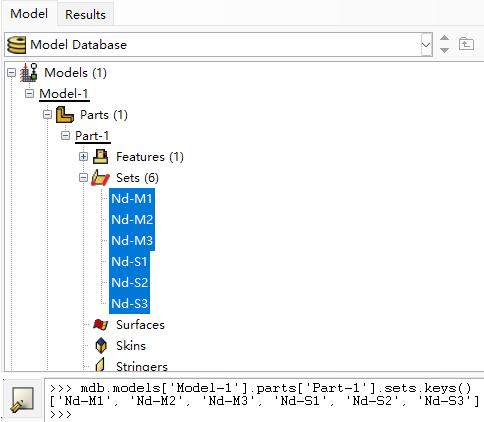

方法很多，最笨的一种方法仅需在Abaqus/CAE命令行接口输入一行Python语句如下。

>>> mdb.models['Model-1'].parts['Part-1'].sets.keys()

输出：['Nd-M1', 'Nd-M2', 'Nd-M3', 'Nd-S1', 'Nd-S2', 'Nd-S3']

对输出的节点集 合字符串列表加工一下就能用了。

The End!
