AI 搭的流固耦合:PFC × Python 管域水力压裂,从踩坑到沉淀成一个技能

59分钟前浏览1

先说结论:我用 AI 结对编程,把一套"PFC2D 颗粒力学 + Python 管域流体"的水力压裂双向耦合从零搭到能出论文级结果——11843 颗粒、400 次交换、60 分钟跑完,破裂压力 28.04 MPa(Hubbert–Willis 理论 24 MPa),质量守恒残差 3.6×10⁻⁹。更关键的是,整个工作流最后沉淀成了一个可复用的 AI 技能(skill),下次再做水力压裂算例,一句话就能调起来。

这篇文章讲三件事:功能怎么实现的、两个数值坑怎么填的、后处理怎么看,以及"沉淀成技能"这一步为什么值得单独说。

算例速览
几何:88×88 mm 试样,中心 r=2.5 mm 圆孔井筒
颗粒:11843 颗(rd 0.35–0.50 mm),平行胶结 29268 键
应力:σ_v 8 MPa / σ_h 4 MPa(裂缝走垂向)
注液:q=1e-7 m²/s,恒速注入到破裂

1. 一、为什么是"管域模型"

PFC 原生 CFD 模块只有 PFC3D 有、而且不含流场求解器(只交换数据),2D 走不通。水力压裂关心的是孔隙压力场驱动裂缝张开这个准静态过程,要的是"每个孔隙单元一个压力、每条接触一根管"的粗粒化网络——这正是 Cundall 管域模型(domain/pipe network)的主场:


  • 域(domain) = 颗粒接触图(平面图)的一个面。中心圆孔是一个大多边形,颗粒之间的三角形孔隙是一个个小多边形——流体场的基本单元就是它们
  • 管(pipe) = 一个接触,平行板泊肃叶:q = (a³/12μL)(p_j − p_i)
  • 开度律:完好胶结 a = a₀(0.1 μm);断键后 a = a_res + 张开量(跳到几 μm~几百 μm)

域体积 = 多边形面积(鞋带公式)− 各颗粒扇形面积。建网后拓扑冻结,每步只更新几何与开度。这套东西 PFC 里没有,得自己写——这就是 Python 的活。

难点在时间推进。裂纹一张开,开度涨三个量级,电导率涨九个量级,显式格式的稳定步长掉到纳秒级,直接不可用。所以压力场用全隐式后向欧拉:每个交换解一次 17427 阶稀疏线性方程组(scipy 直接法),步长无限制。

2. 二、耦合架构:FISH socket 交错,一个交换 = 一次松弛 + 一次流体步

机械和流体各干各的,靠 TCP socket 握手:

bashloop 400 次交换:
    PFC:  model solve cycles 400     # 机械松弛(准静态假设)
    FISH: 发 颗粒(id,x,y,r) + 接触(id1,id2,bonded)
    Py:   更新域体积/管开度 → 隐式解压力 → 算压力反力
    FISH: 收 力(fx,fy) → 加到 ball.force.app

压力反力按几何精确积分:域 d 作用在顶点颗粒 i 上的净力 F = −p·r_i·(sinβ−sinα, cosα−cosβ),每个域的力之和恒为零(闭合边界法向积分抵消,单测验证过)。

时间账:60 分钟里 97% 花在 PFC 机械求解(400 cycle × 9 s),Python 流体全套只占 0.25 s/交换——隐式解 0.16 s + 几何/力/socket 0.09 s。想提速找 PFC 多核或降 M,优化 Python 端没意义。

3. 三、两个数值坑,以及 AI 是怎么帮我定位的

3.1 坑 1:井筒压力 ±4 MPa 方波锯齿

第一版跑出来,p_well 严格交替 +3.88 / −3.80 MPa,锯齿幅值精确等于 K_f·rel_cap/2 = 2 GPa × 0.002 / 2。这不是随机噪声,是周期-2 极限环。

根因是交错耦合的固有滞后:pⁿ 产生的流体压力,要等 PFC 松弛 400 cycle 之后才反映到几何上,所以体积增量 dV 相对压力恒滞后一步,dV_k = χ·(p_{k−1} − p_{k−2})。只把 dV 当显式源项时,回路增益 G = K_f·χ/V 实测 1.3 > 1,必然振荡,被限幅钳成方波。

修法是把机械柔度 χ 计入流体电容:V_cap = V + K_f·χ,增益降为 G/(1+G) < 1,振荡按构造几何衰减。χ 用 dV_k/dp_{k−1} 在线估计 + 低通滤波——分子分母含同一个滞后压力增量,与阻尼强度无关,不会自激。修复后 dp 变号次数从 91/99 步降到 4/99 步。

3.2 坑 2:外边界不透水,全试样憋压

第一版把 222 根边界管直接禁用(无排水),结果整个试样压力场均匀抬升、没有远场漏失,破裂压力虚高 10%。

修法是加一个远场储层域:体积取试样孔隙体积的 100 倍、压力恒 0,边界管全部接到它上面,等价于常压排水边界。妙处在于它仍是"普通域",漏失量自动进守恒账,一行记账代码都不用改。

一个诚实的细节:χ 修复的灵感来自我对数据的"较真"——锯齿幅值恰好等于理论值 K_f·rel_cap/2,说明是限幅饱和而非噪声。AI 先给了"循环内记账间隙随断键增长"的归因,被相关系数证伪(corr(Δrem,Δnbrk)=0.50 < corr(Δrem,KE)=0.86)后重做回归才挖出真因。人机配合里,人负责不信"听起来合理"的故事。

4. 四、结果:破裂压力 28 MPa,裂缝走垂向,账能对上

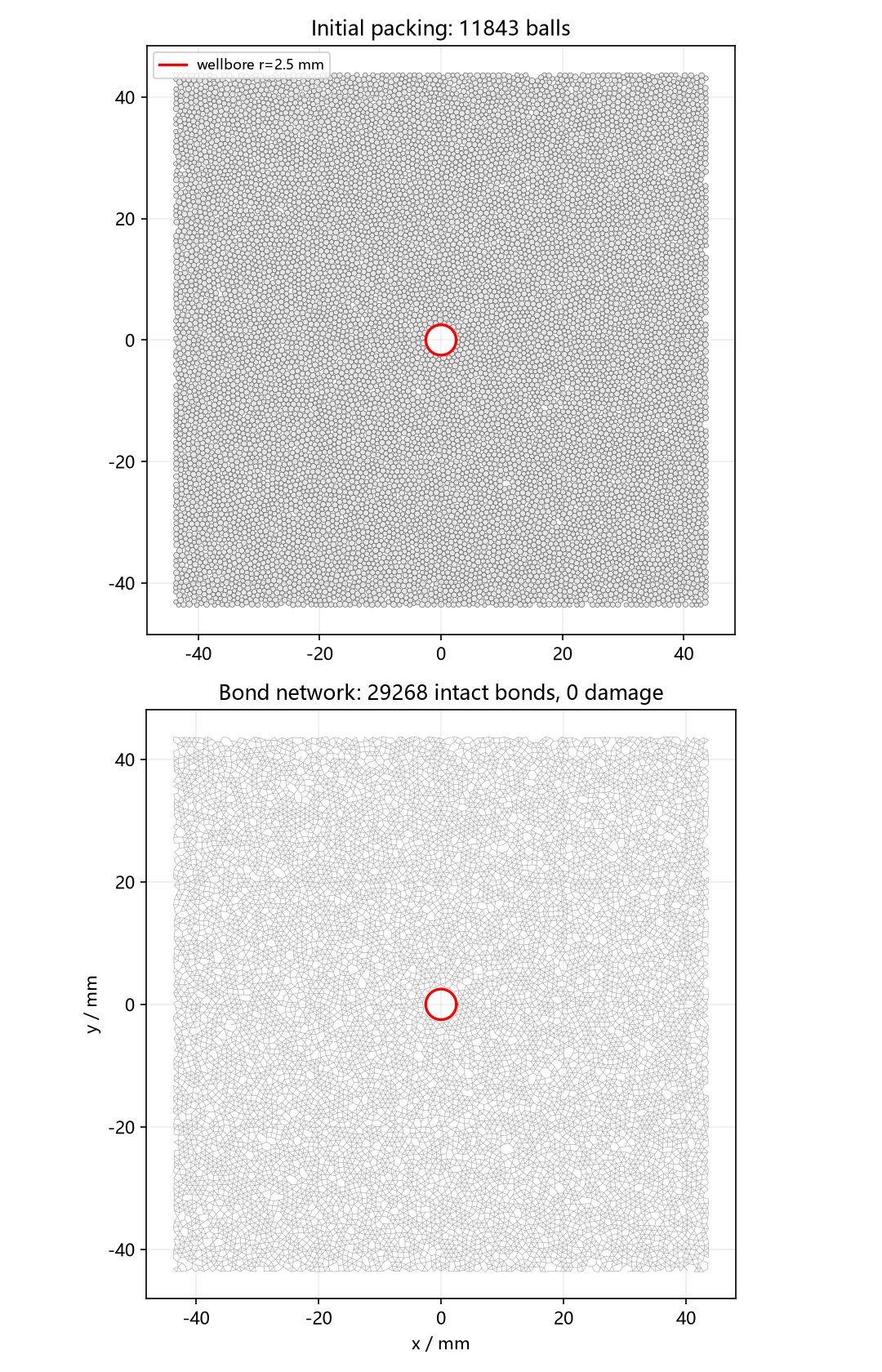

图 1:初始状态。左:11843 颗粒密实堆积,中心红圈是墙环法压出的平整圆孔(r=2.5 mm);右:29268 条胶结网络,0 损伤。

alt

造孔手法参考了预制裂隙技能的核心思路:先插 36 段圆环墙 → 平衡压平孔壁 → 删环内颗粒 → 加胶结(墙撑着孔不被焊死)→ 伺服 → 删墙。直接删球再胶结会留颗粒级锯齿孔壁,还会扯断跨孔键产生假损伤。

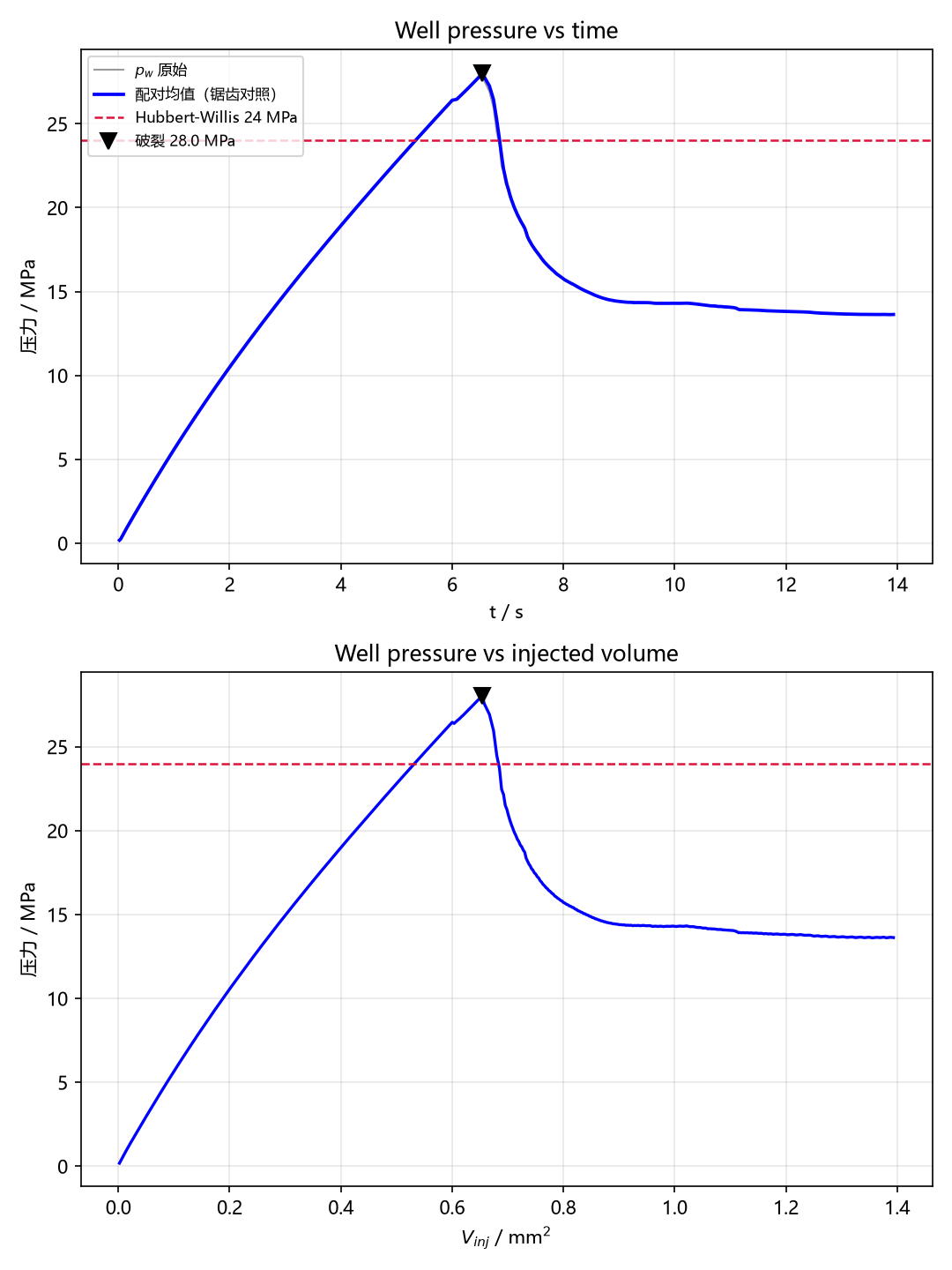

图 2:井筒压力曲线。线性升压 6.5 s → 冲顶 28.04 MPa 破裂 → 跌到 15 MPa → 稳态渗流。原始曲线与配对均值完全重合 = 锯齿已消除。

alt

破裂压力怎么读:取全曲线峰值,不是首次破键。第 84 次交换井壁就掉过 1 根键(p=13.6 MPa),那只是局部起裂;真正的宏观破裂是第 215 次交换压力冲顶、张开管雪崩那一下。Hubbert–Willis 理论值 (3σ_h − σ_v + T₀) = 24 MPa,实测高 17%——纯圆孔没有预制缺陷的尖端应力集中,起裂更难,方向符合预期。

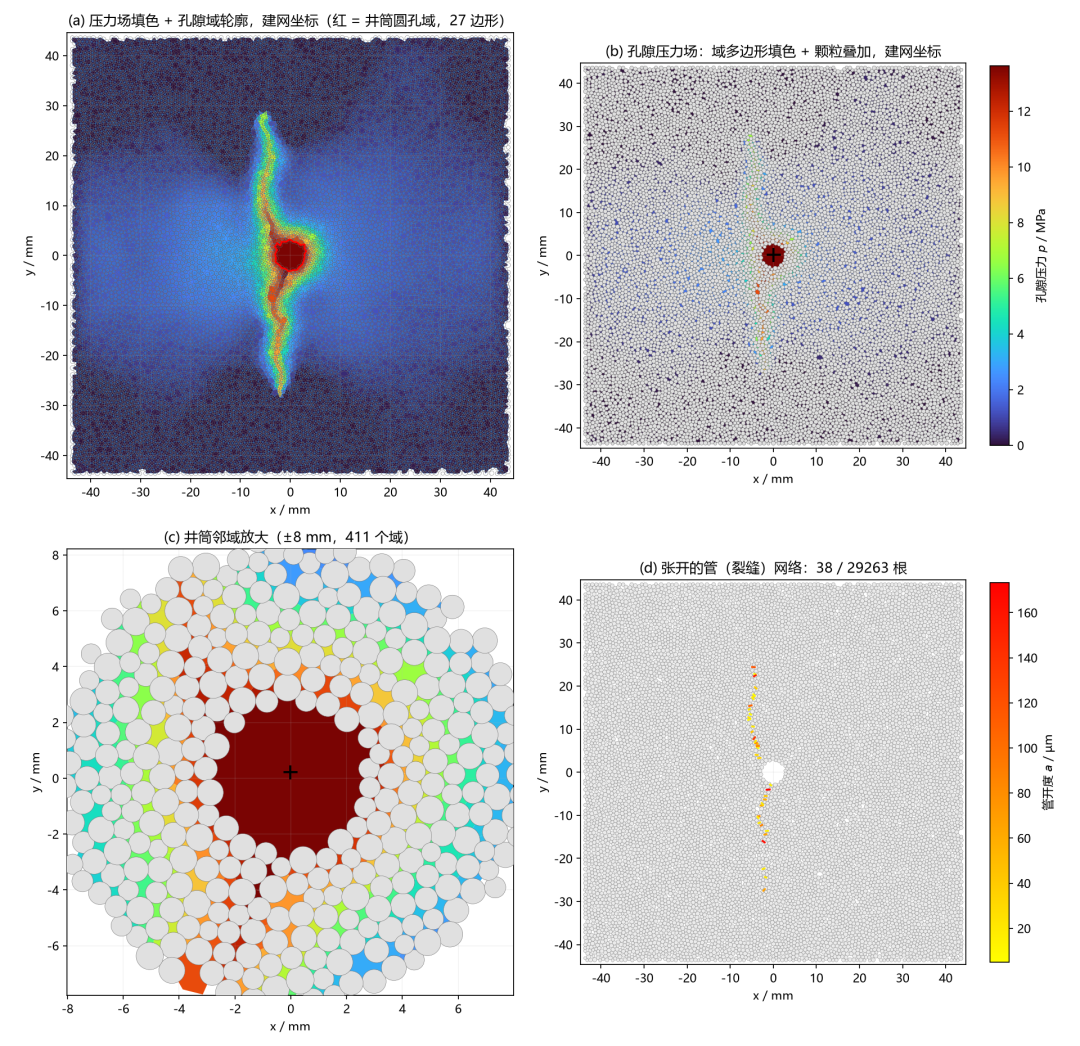

图 3:孔隙压力场,流体场基本单元直接可视化。

alt

四联图:(a) 全部 17426 个域多边形填色 + 轮廓,井筒红框;(b) 压力场以圆孔为中心向外衰减;© 井壁放大(±8 mm),看圆孔与三角孔隙共边拼接的几何关系;(d) 38 根张开管 = 裂缝网络。注意一个坑:拓扑冻结的多边形必须配建网时刻坐标画,配末态坐标孔壁会自交成星形(孔被压裂撑大了几毫米,旧环跟不上)。

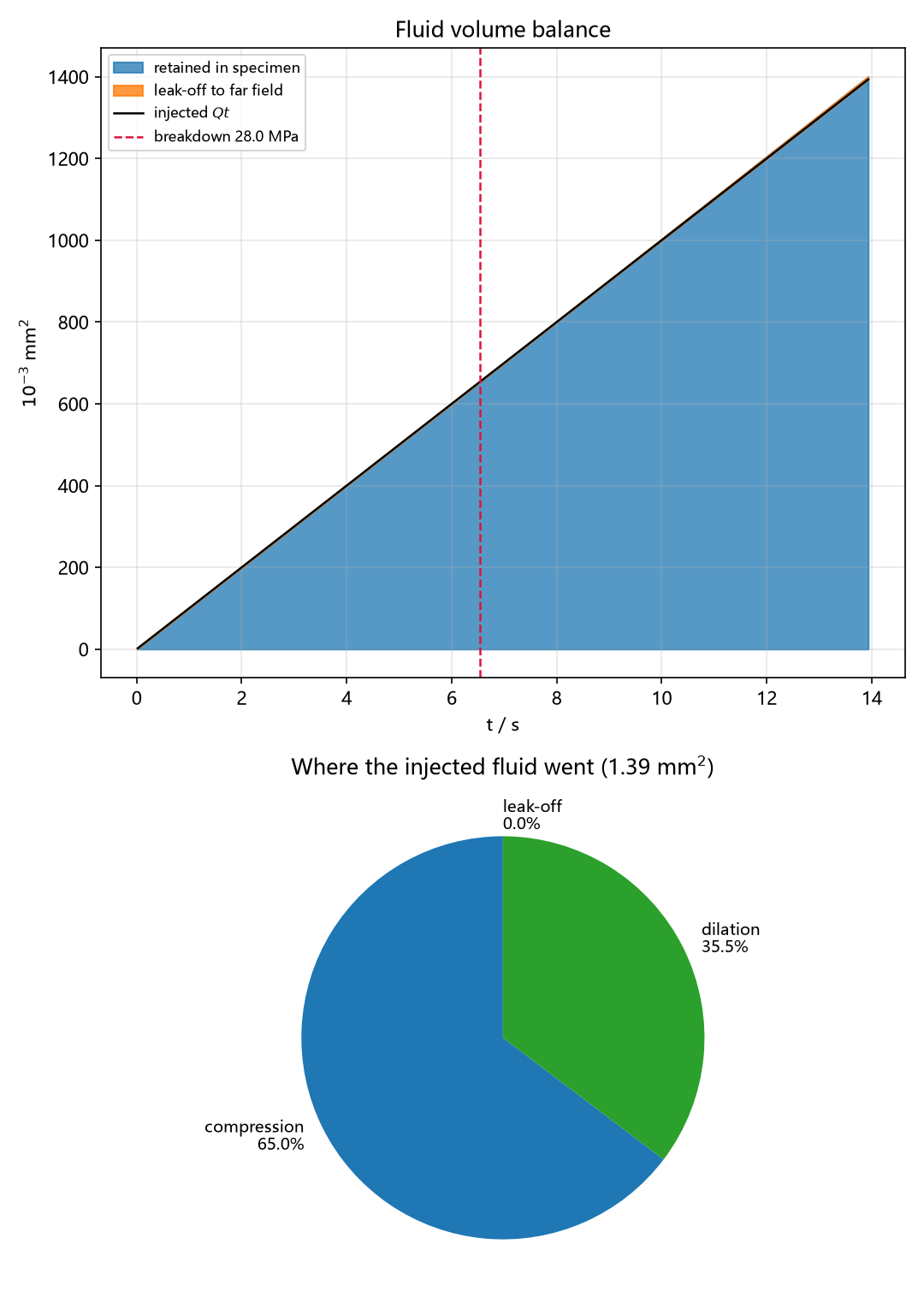

图 4:流体体积账。注入 = 留存 + 漏失,末态去向:压缩 65%、膨胀 35.5%、漏失 0%。

alt

这张图是这次放大算例最有信息量的后处理:裂缝垂向扩展到 ±28 mm 就停了,没打到 ±44 mm 边界,所以漏失几乎为零、注入流体全留在试样里。对比之前 40 mm 小模型(裂缝直接贯通边界,漏失 47%)——同一套代码,尺寸一放大,边界效应自己就显现出来了。守恒残差 3.6×10⁻⁹,账目机器精度闭合。

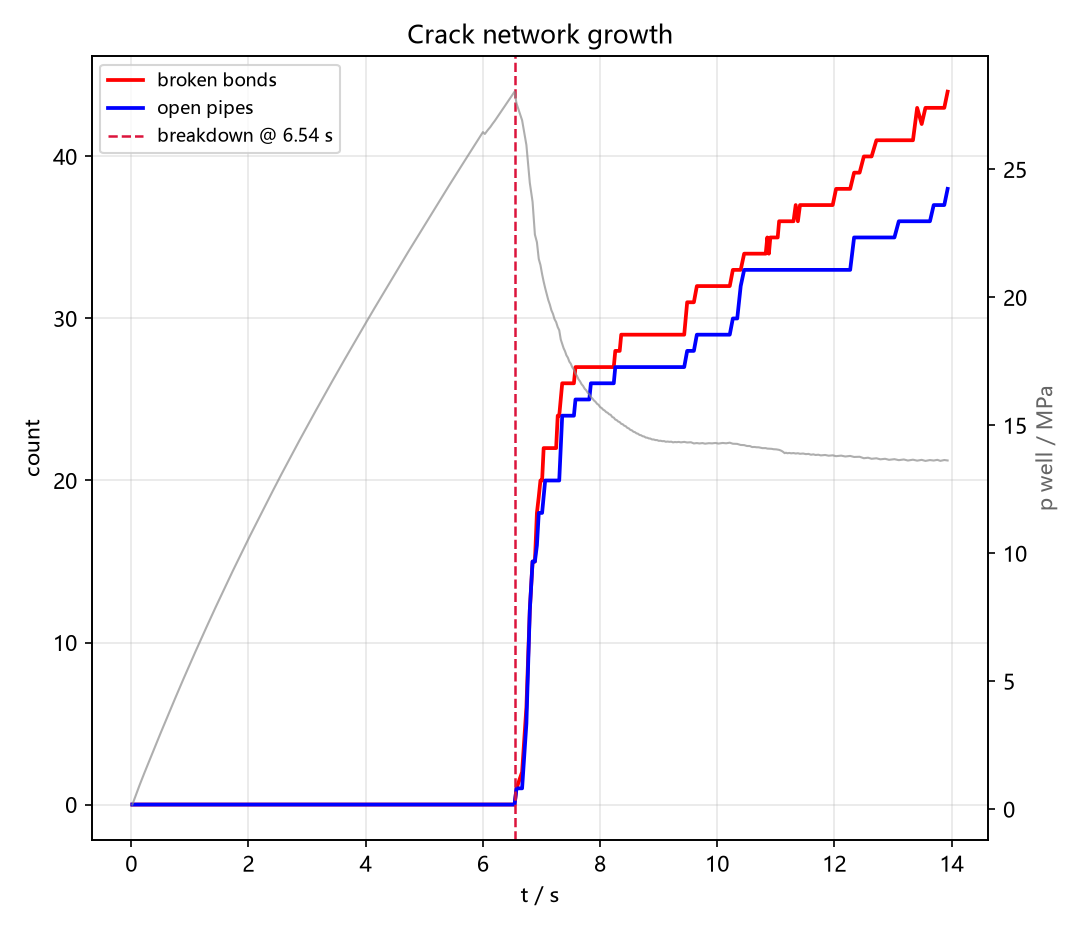

图 5:裂缝演化。破裂瞬间(6.5 s)断键与张开管雪崩式增长,之后随压力回落进入阶梯式慢扩展。

alt

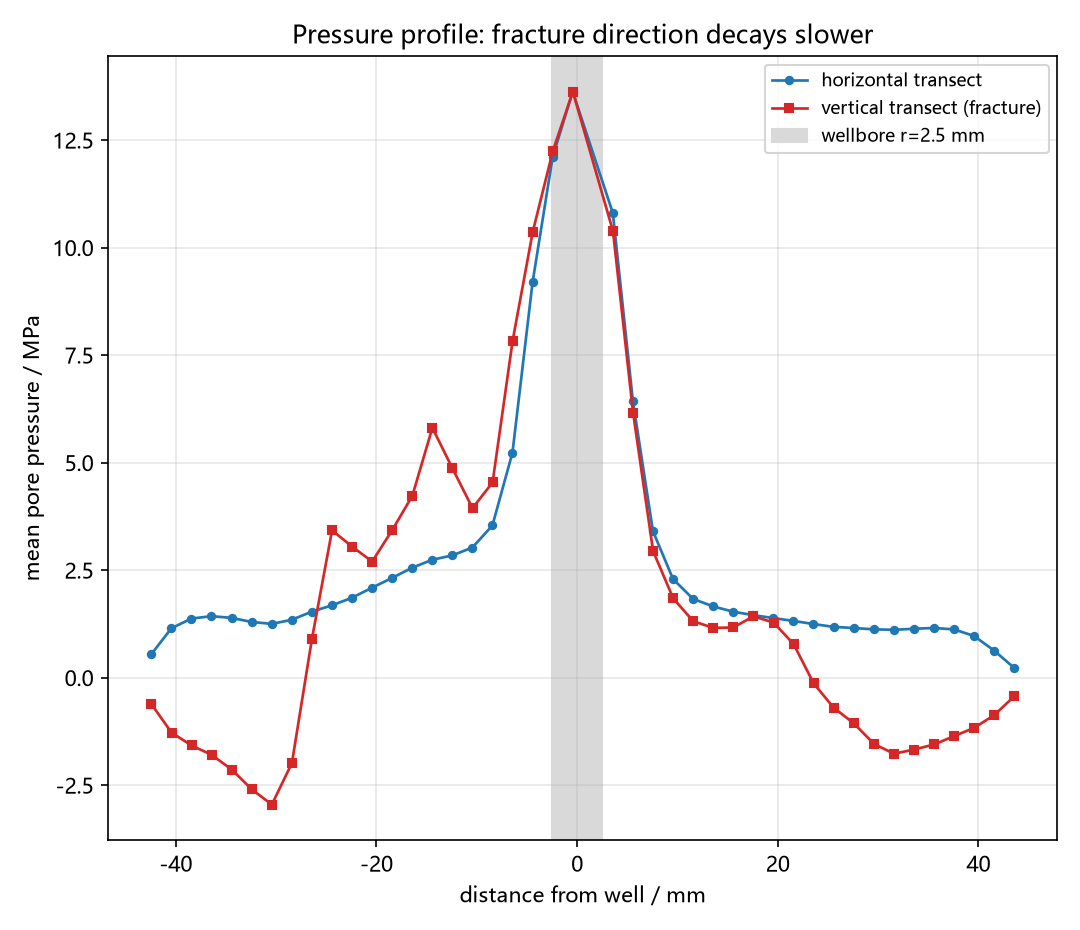

图 6:压力剖面。过井筒做水平/垂直两条剖线:垂向(裂缝向)压力延伸到 ±28 mm 还有值,水平向 2 mm 外就快速衰减——裂缝就是各向异性渗流通道,这张图把它定量画出来了。

alt

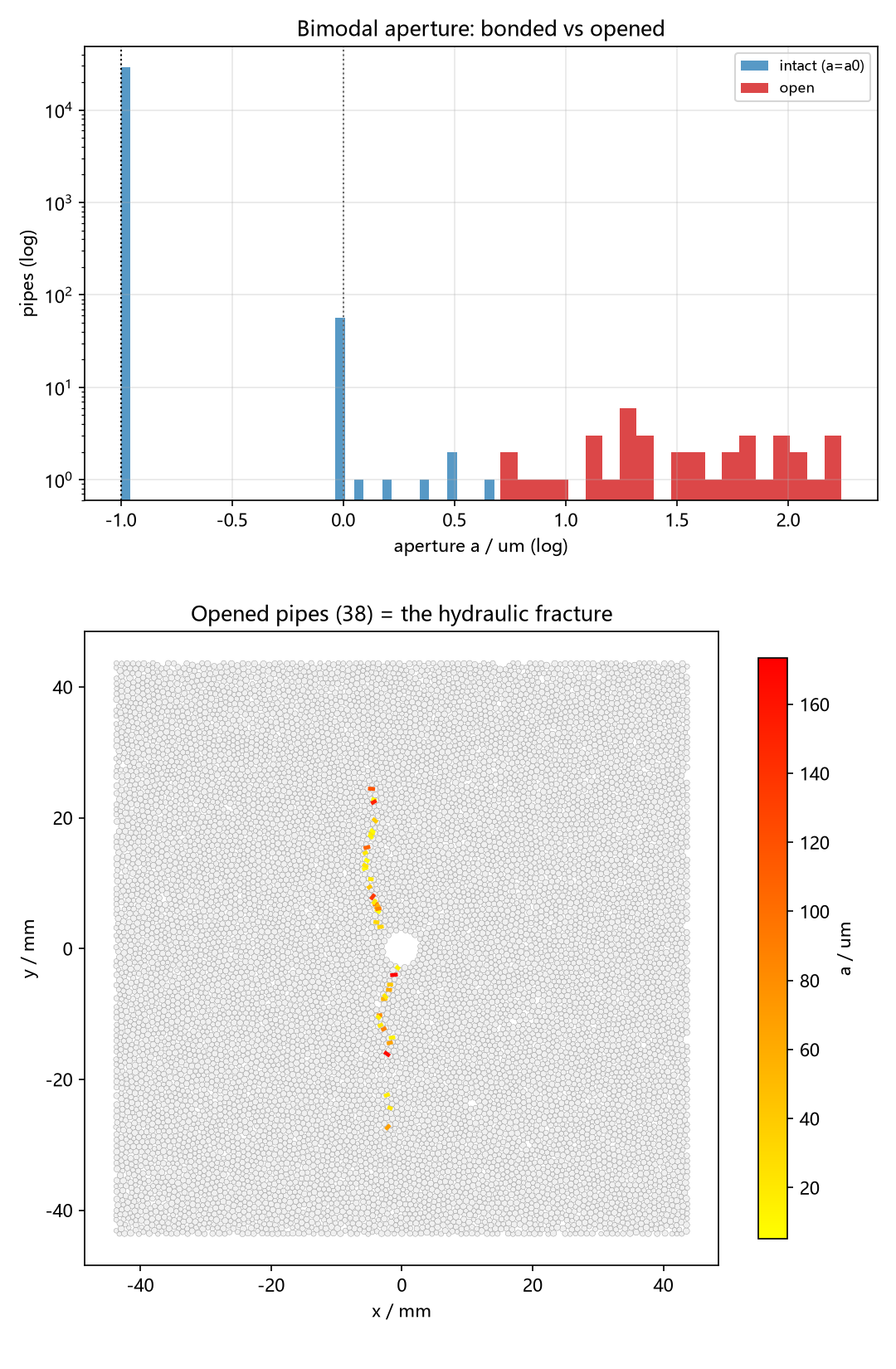

图 7:开度场。左:对数直方图双峰,胶结峰 2.9 万根 @0.1 μm、张开峰 38 根 @10~160 μm;右:张开管空间分布,清楚看到从井筒上下端起裂的垂向裂缝带。

alt

七张图 + KPI 卡片(破裂压力/偏差/断键数/漏失占比/守恒残差/墙钟)自动汇总成一个自包含 HTML 文件(base64 内嵌,无外部依赖,双击即开、直接转发),这是后处理的最终交付物。

5. 五、沉淀成技能:从"跑通一次"到"一句话复现"

算例跑完不是终点。我把整条链打包成了一个 AI 技能 pfc-hf-pipe:

bashpfc-hf-pipe/
├── SKILL.md      物理模型、两个修复的原理、工作流、验收门、回归基准
├── scripts/      9 个已验证代码(管域内核/服务端/协议/单测/后处理/报告)
└── assets/       造样脚本 + 耦合 FISH 脚本(参数化模板)

SKILL.md 里最值钱的是两类内容:

踩坑清单(全是实测教训)——FISH 变量名大小写不敏感(hf_M 和 hf_m 是同一个变量,撞过一次名);ball-facet 接触绝不能在插墙期间软化(颗粒会顶穿盒墙);万级球伺服步数要加倍;def 体内调函数不带 @……这些坑一个能让调试浪费半天。

验收门 + 回归基准——每次跑完核对五条:守恒残差 <1e-6、升压段 dp 同号爬升(出现 ±K_f·rel_cap/2 方波 = χ 被关)、裂缝垂直最小主应力、破裂压力与 Hubbert–Willis 同量级、孔壁顶点数 ≈ 墙环接触数。再对一组基准数字:88 mm 模型 28.04 MPa / 44 断键 / 漏失 0,40 mm 模型 23.65 MPa / 漏失 47%。下次任何人(或任何 AI)改坏了什么,跑一遍就知道。

为什么值得单独做这一步:代码写完放在算例目录里,三个月后没人记得哪些参数动过、哪些是坑。技能目录 = 代码 + 说明书 + 验收标准 + 回归基准四件套,AI 下次接手时读 SKILL.md 就能直接干活,不用重新"考古"。

6. 六、局限与下一步


  • 准静态交错耦合:一个交换 = M 个机械 cycle 松弛 + 一个流体步,流体时间与物理时间解耦,适合升压-破裂,不适合研究瞬态渗流速率
  • 管域拓扑冻结:新裂缝沿旧三角网格走,网格分辨率(粒径)限制裂缝路径精度
  • 2D only;3D 管域要换四面体面遍历,工作量不小
  • 下一步:延长注入时间看裂缝能否贯通边界进入长期漏失;PFC 多核 + 降 M 提速;以及把"破裂前/冲顶/贯通"三时刻压力场做成动画

参考资料:Cundall (1994) 管域模型原始思想;Hubbert & Willis (1957) 破裂压力准则;Hazzard & Young 的 DEM 水力压裂系列工作。
