网格畸变、破面报错？HyperMesh 2D 网格这样快速修复
同时它兼容绝大多数求解器，非常适合汽车、航空航天等对精度要求高的工程仿真分析。
在HyperMesh中，修复2D网格通常涉及几个关键步骤，这些步骤旨在改善网格的质量、连接性和一致性。以下是一些常用的2D网格修复方法：
1. 检查网格质量
首先，使用HyperMesh提供的2D单元质量检查工具来识别问题网格。这些工具可以根据设定的质量标准（如雅可比、长宽比等）来检测不符合要求的单元。通过Quality Index面板，用户可以查看并筛选出质量较差的单元。
2. 修复网格连接问题
检查并修复T型连接和自由边：确保所有网格单元都正确连接，没有孤立的自由边。使用Edit Element或Elem Cleanup等工具来修复或删除孤立的单元。
检查回环/链：按照连接关系，依次检查每一个回环或链，确保网格的连续性和一致性。
3. 网格重划分
使用BatchMesher或AutoMesh：对于质量较差的区域，可以重新使用BatchMesher或AutoMesh进行网格划分。BatchMesher通常用于快速生成网格，而AutoMesh则提供了更多的自定义选项。
局部Remesh：对于局部区域的网格，可以使用Remesh功能进行改进。这可以帮助用户重新划分选定的网格区域，以提高网格质量。
4. 网格优化
节点重排：使用Node Edit面板中的工具来重新排列节点，以改善网格的流向和质量。
网格光顺：使用Smooth面板对网格进行光顺处理，可以在不改变网格连接关系的前提下提高网格质量。
5. 使用高级修复工具
Elem Cleanup：这个工具提供了多种用于修复网格的高级选项，如合并共节点单元、删除重复单元等。
Quality Index和Elem Quality：通过这两个面板，用户可以更详细地查看和分析网格的质量问题，并据此进行针对性的修复。
6. 几何清理
有时网格问题是由几何模型中的缺陷引起的。因此，在修复网格之前，先进行几何清理是很重要的。
使用HyperMesh的几何编辑工具来修复或删除模型中的多余部分、重叠面等。
7. 网格修复示例

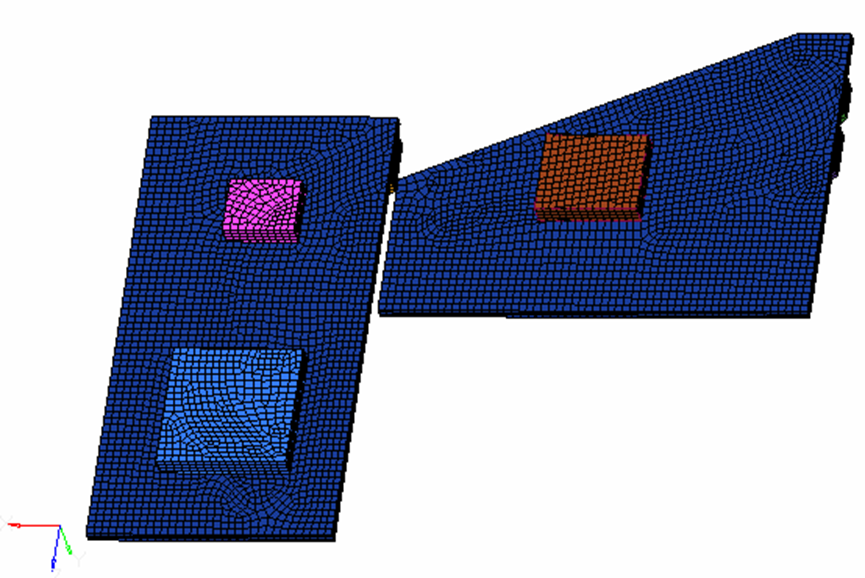

对于多孔平面或带圆柱孔的加强筋等复杂模型，可以采用分步划分和修复的策略。首先划分较简单的部分，然后逐步处理复杂区域。
在划分过程中，注意保持网格的连续性和一致性。
结论
在 HyperMesh 里修复 2D 网格，需要灵活使用各类工具和方法。先检查网格质量、处理网格衔接问题，再重画网格、做优化和几何清理，就能大幅提升网格质量，保证仿真结果准确。实操建议多看 HyperMesh 官方手册和相关教程，学习更详细的操作步骤。
