NFX|箱梁断裂掉落模拟-文末有教程

第一步:先建立静力分析模型

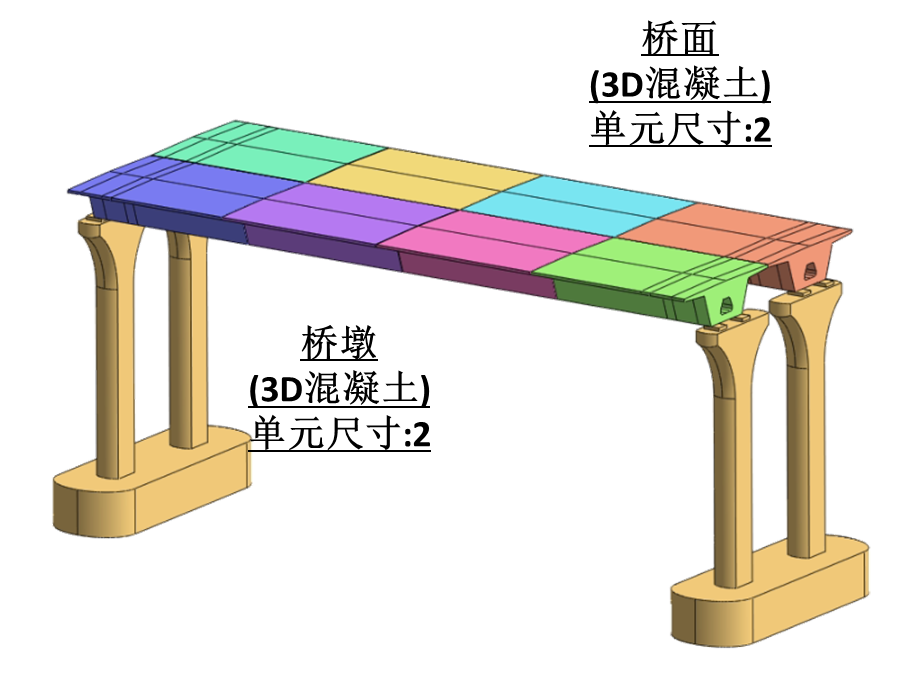

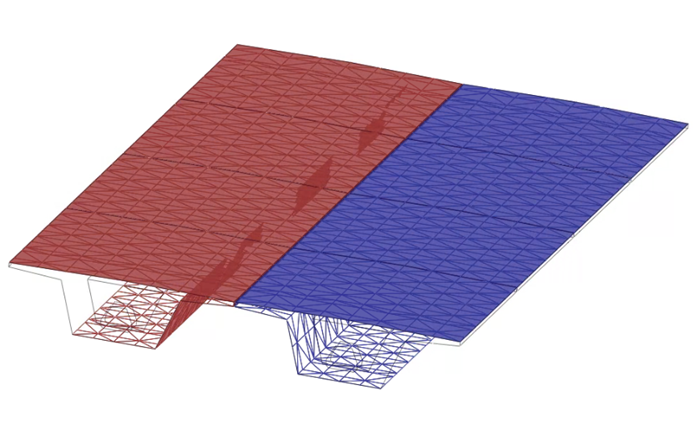

桥面和桥墩共节点

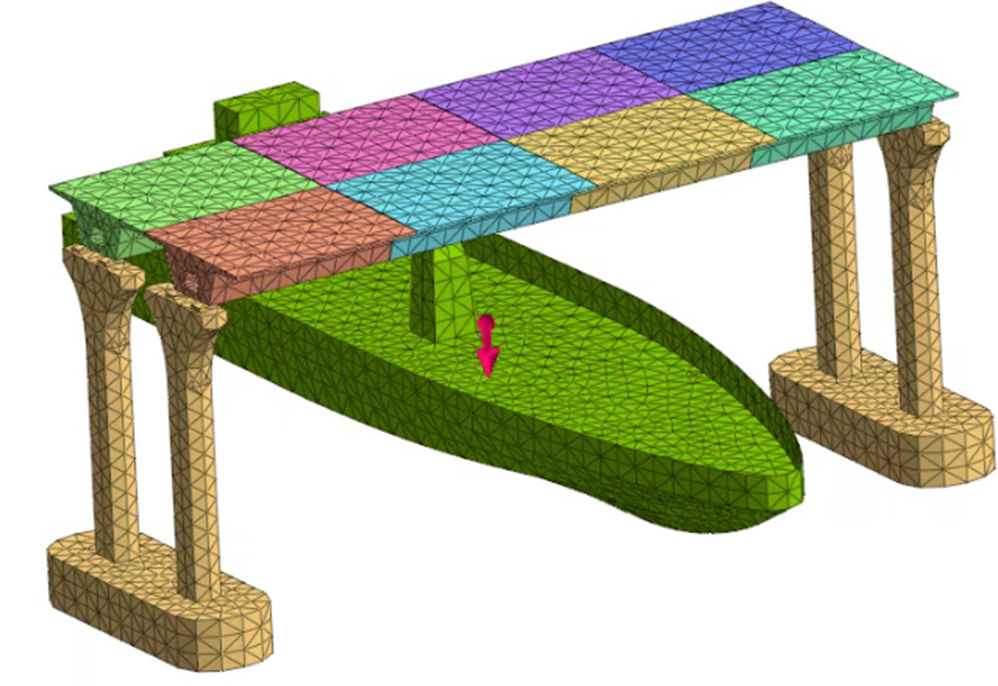

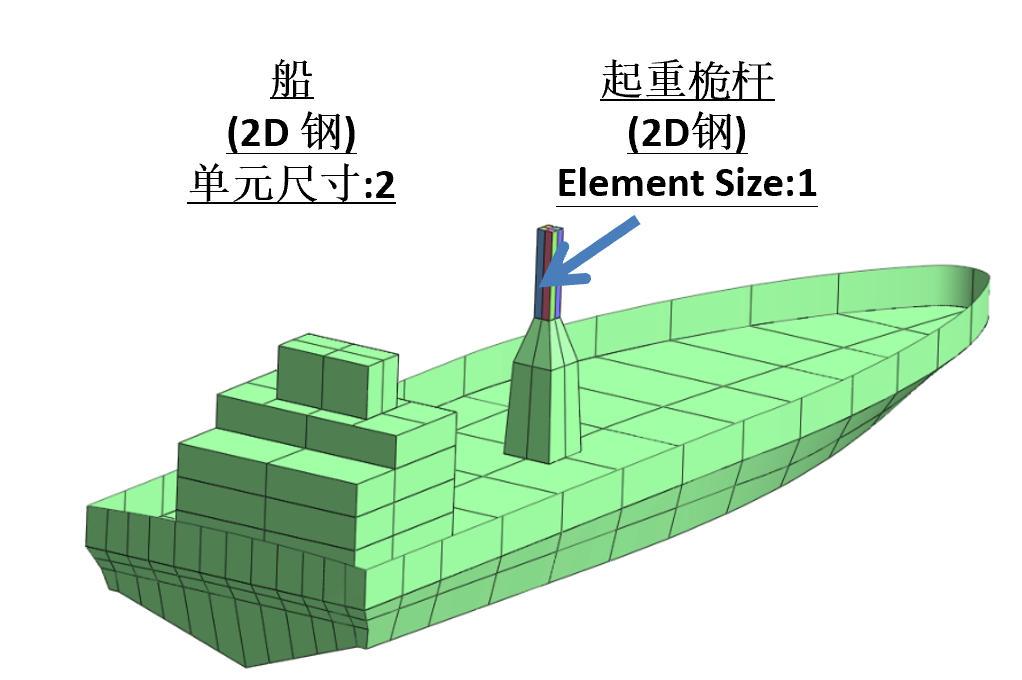

船体采用共节点，与起重桅杆不共节点

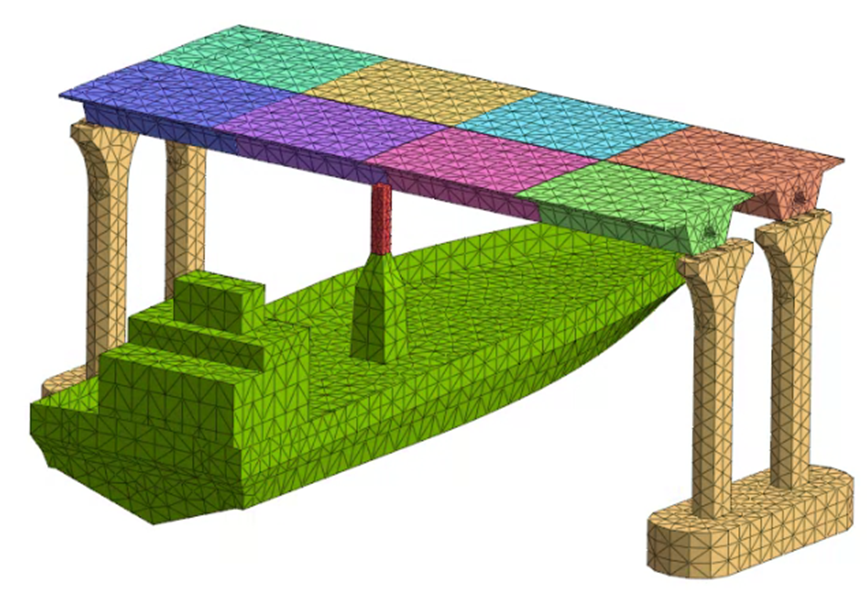

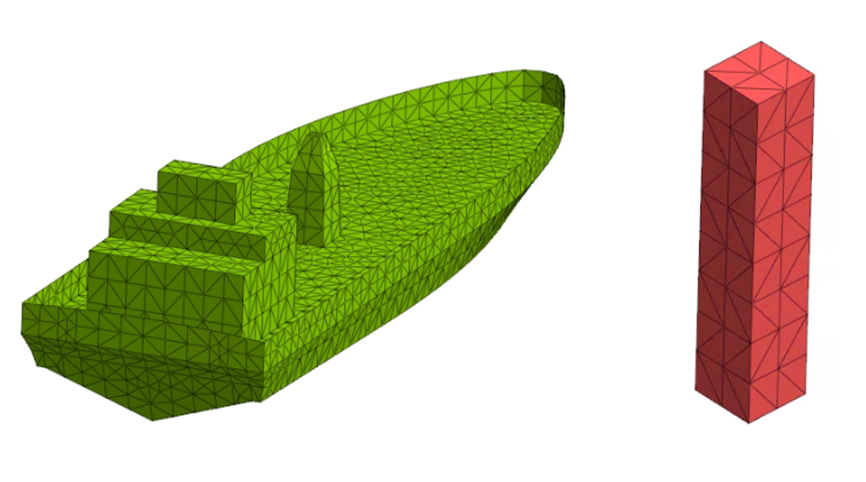

实体用一阶四面体网格，板单元用三角形网格

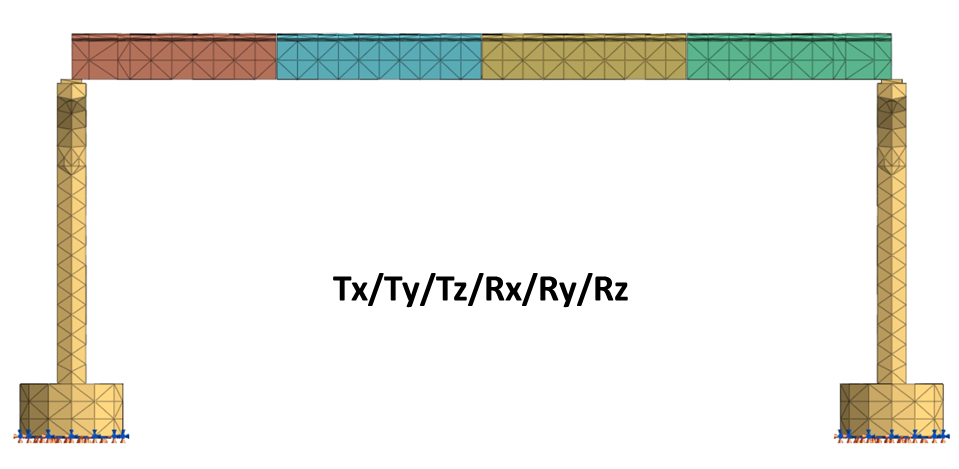

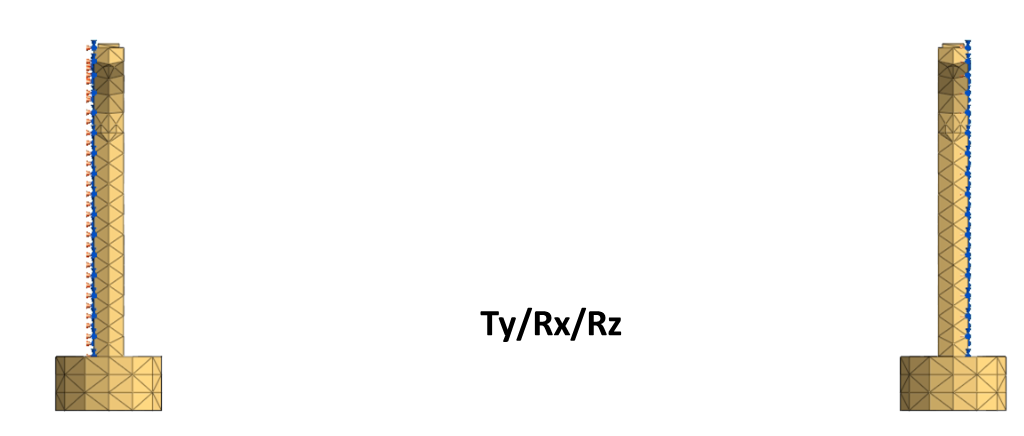

约束定义

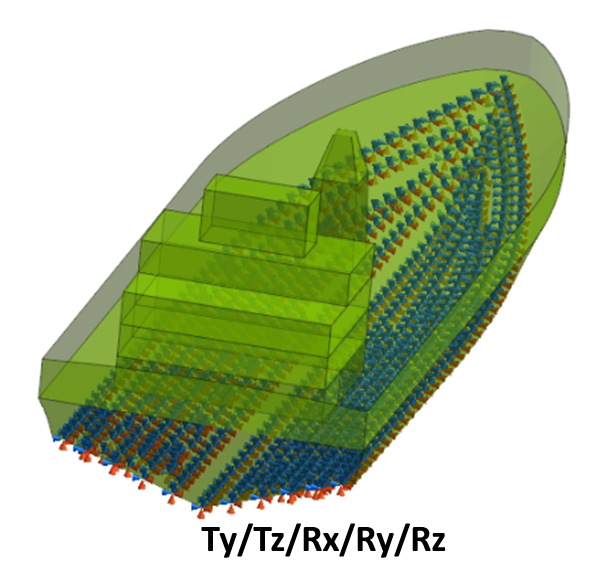

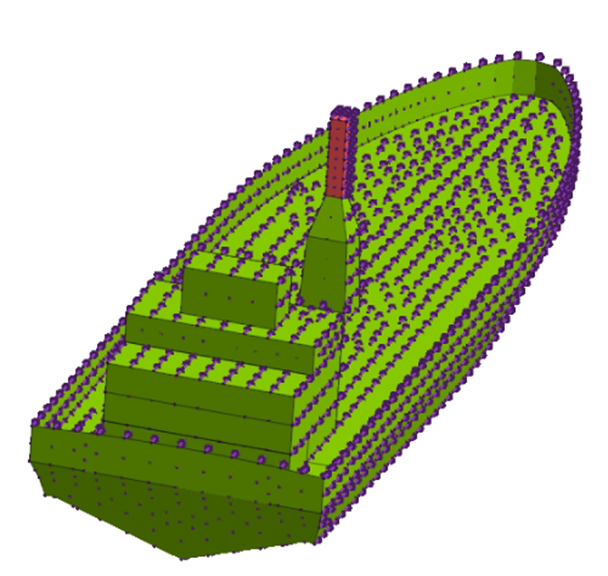

船体底部节点

撞击速度3m/s（加速度模拟）

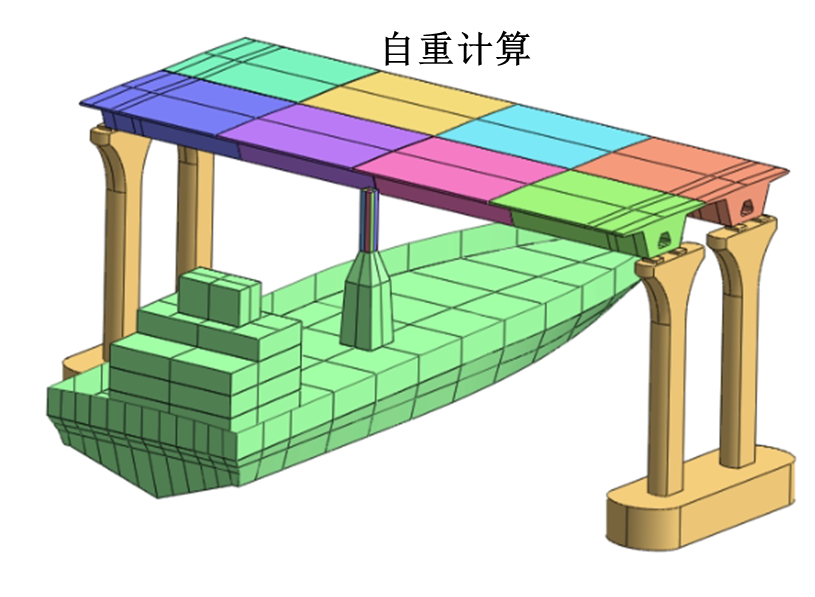

自重荷载定义

第二步：非线性动力分析

焊接失效接触定义

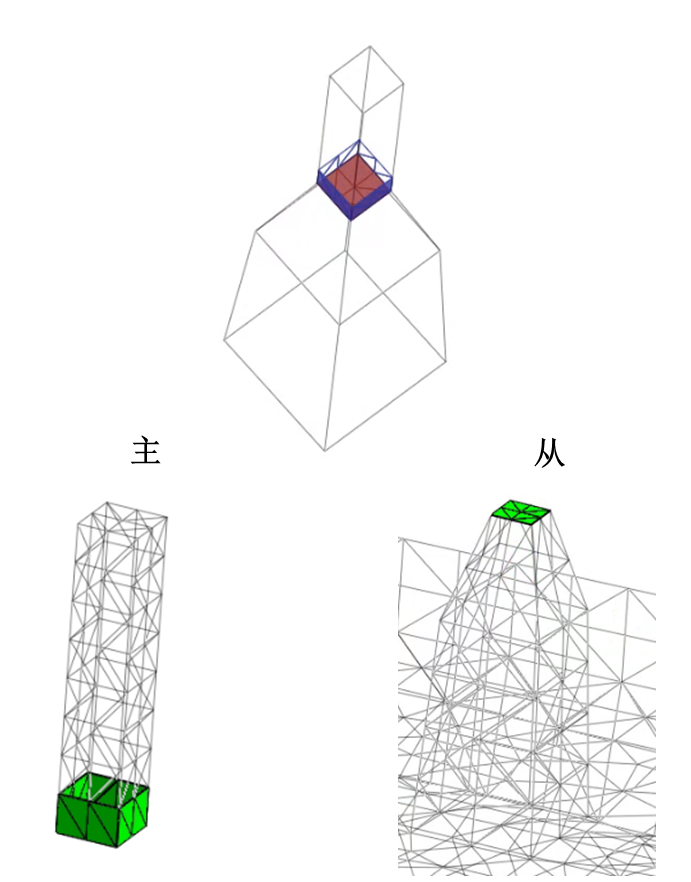

起重桅杆&底座_(点与面接触)

一般接觸

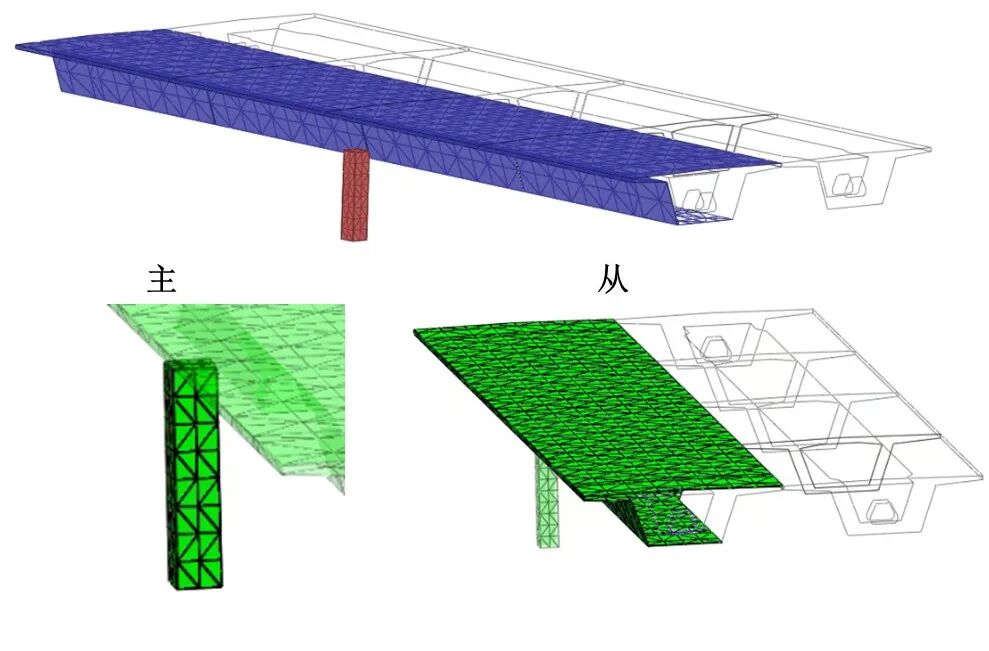

跨中主梁点与面接触

一般接触

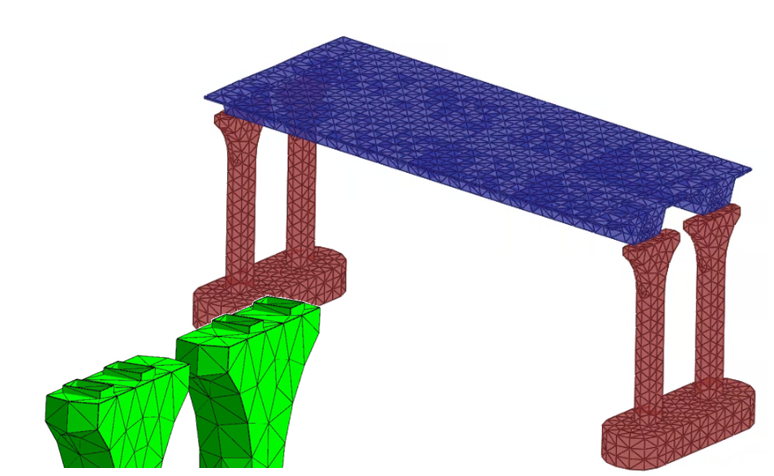

跨中主梁&桥墩 (点与面接触)

桥墩特征面选取排除软连和桥面接触区域

焊接失效接触

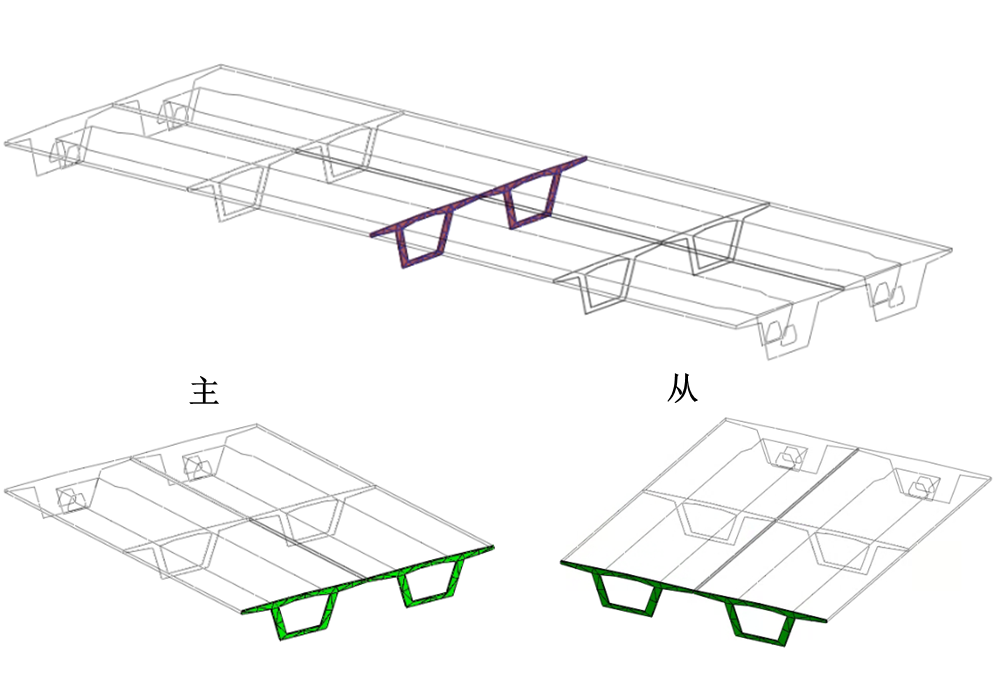

软连接&跨中主梁(点对面接触）

焊接失效接触

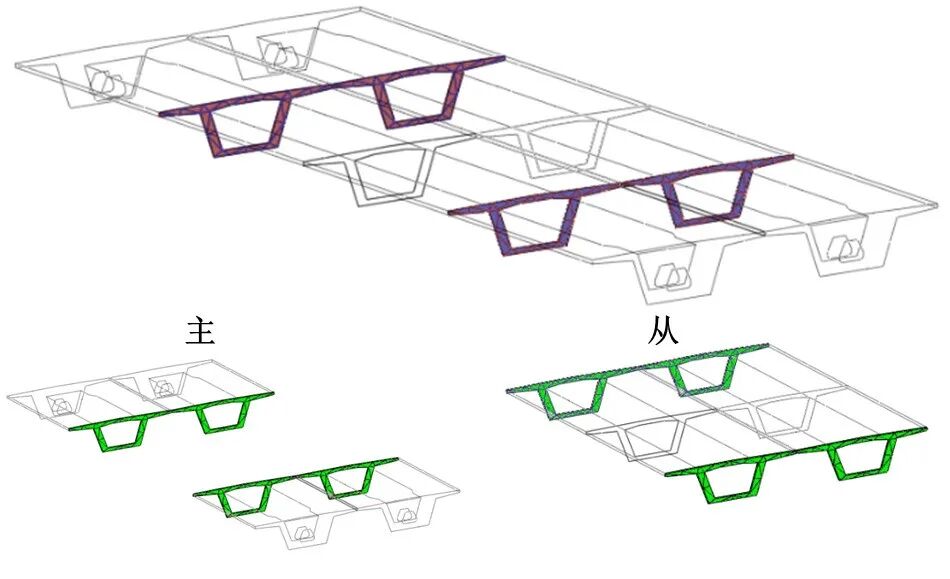

跨中主梁1(点对面接触）

跨中主梁2

一般接触（点对面接触）

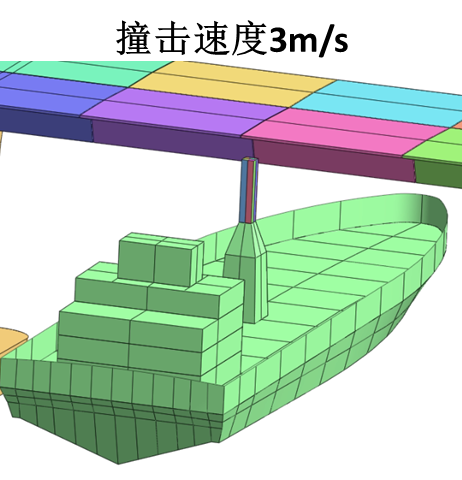

隐式起重桅杆&跨中主梁

一般接触（面对面接触）

起重桅杆&船

一般接触（面对面接触）

跨中主梁&船

定义分析工况/输出选型/子工况分析控制

（开启几何非线性和自定义时间步骤和收敛限制）

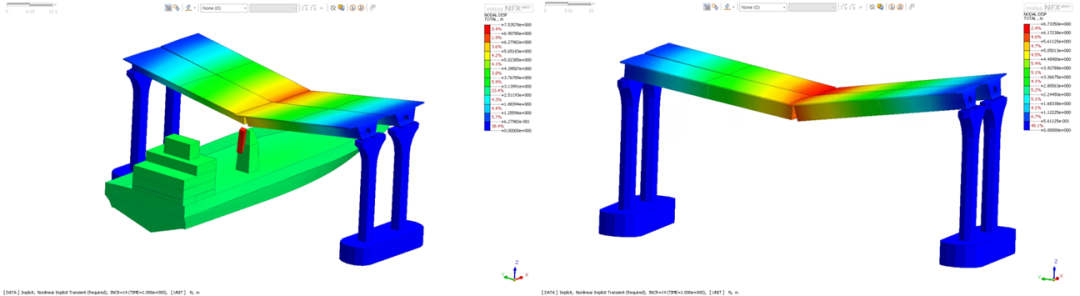

结果查看

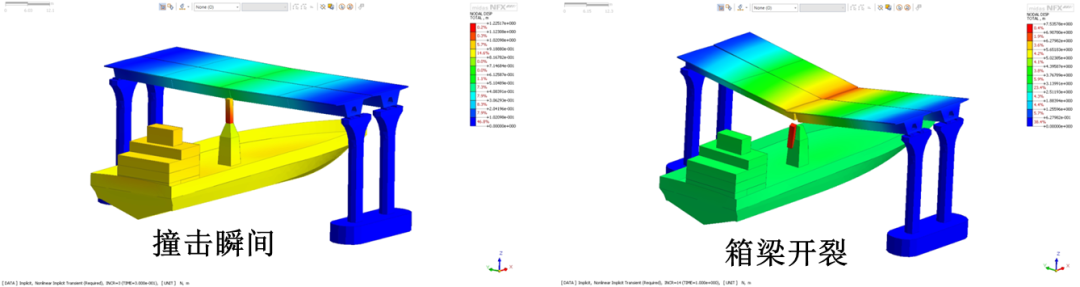

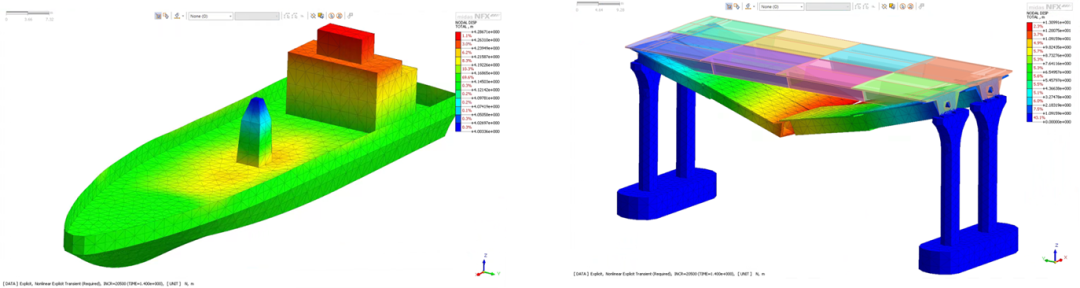

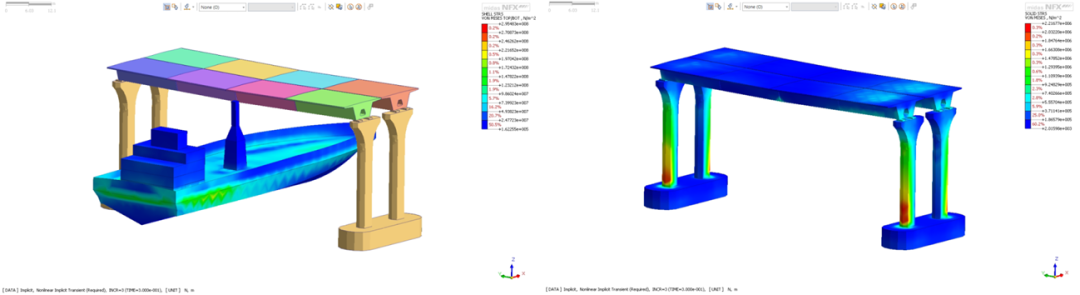

Time=0.3(sec)撞击瞬间

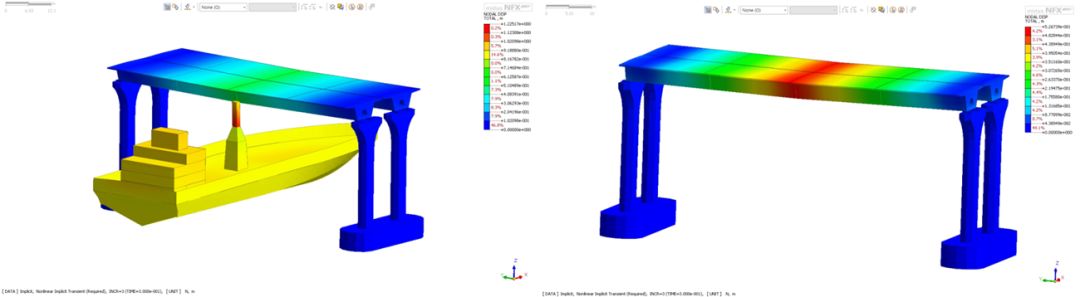

变形

应力

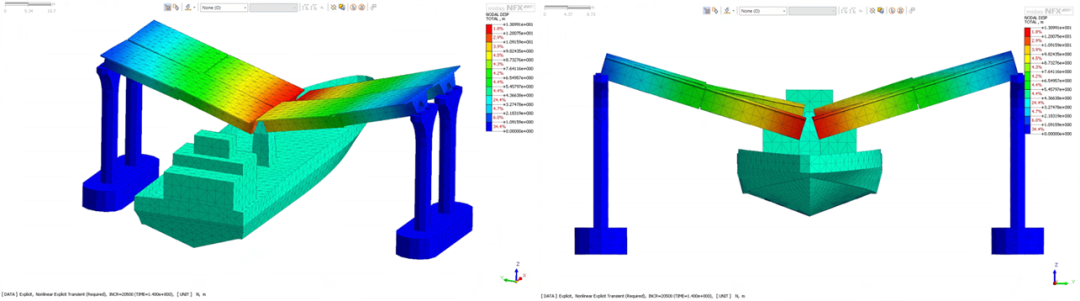

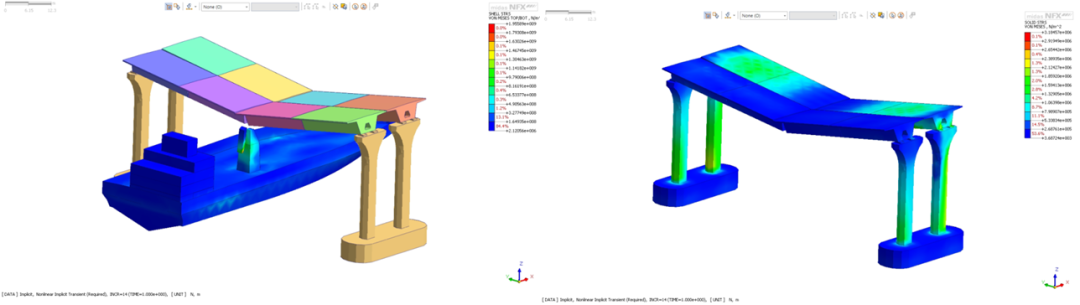

Time=1(sec)箱梁开裂

变形

应力

第三步显式动力

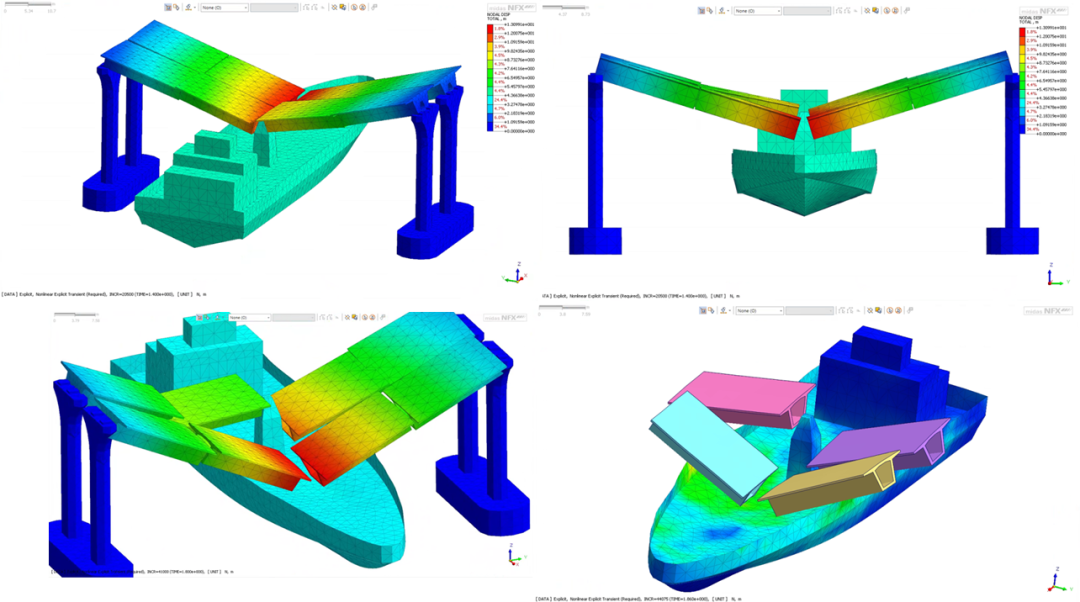

箱梁掉落

建模细节

接触考虑桥面和船体接触

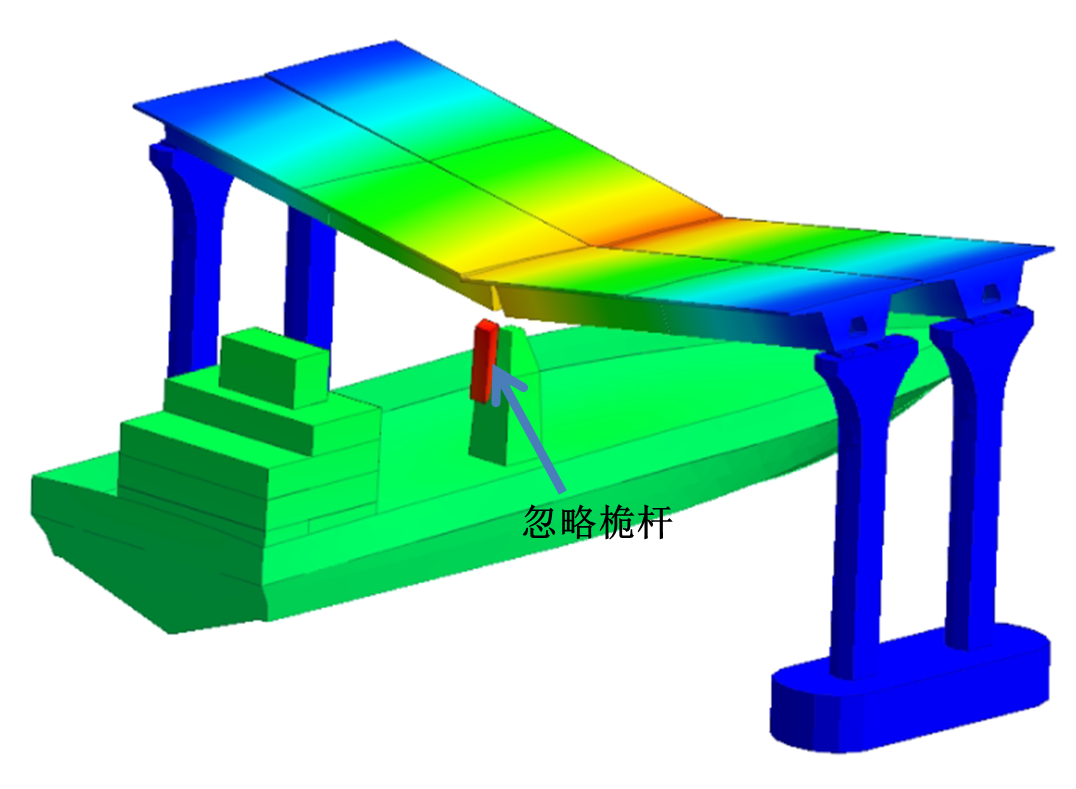

忽略条件

1. 舰桅计算

2.桥面自行接触

3.桥面和桥墩接触

4.桥面焊接失效

接触-一般接触（面与面接触）

主梁&船

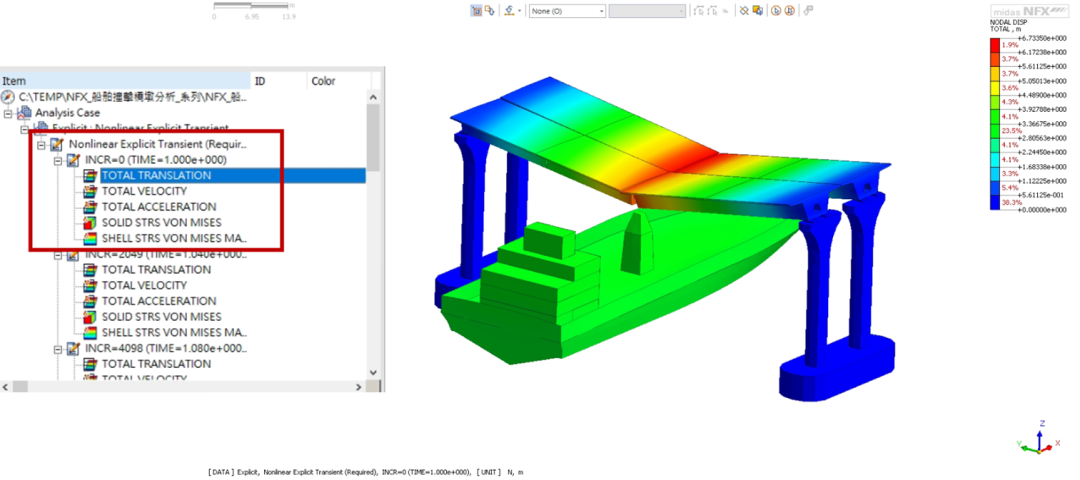

后处理-结果查看

隐式+显式持续时间Time=1.4(sec)-持续时间

变形
