射频连接器使用的一些误区

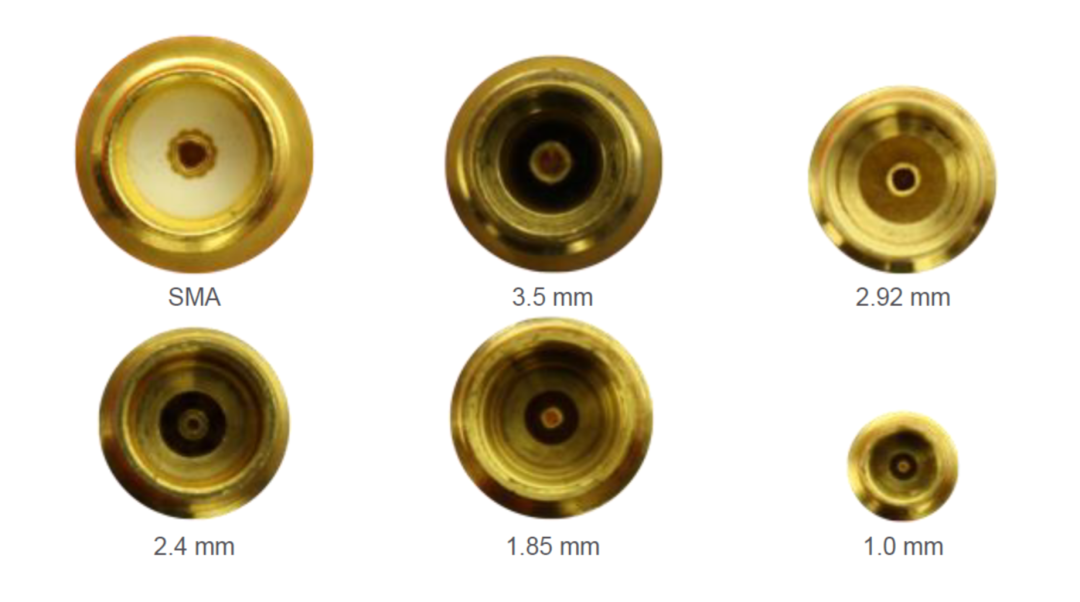

我们先来选取一些比较常用的连接器了解一下：3.5 mm连接器、2.92 mm连接、2.4 mm连接器、1.85 mm连接器、1.0 mm连接器。

以上这些耳熟能详，朝夕相处的连接器名字里都带有直径尺寸。这个标注的尺寸指的是外导体的内径。这一尺寸和内导体的外径一起，直接决定了连接器的最高工作频率以及散射性能（S参数）。

因此，不正确地使用连接器会导致错误的测试结果，而另一方面，劣质或磨损的连接器会损坏其他昂贵仪表和线缆的接口。所以，日常使用连接器必须千万小心避雷。

雷区一：使用错误的连接器或有故障的连接器

2.4 mm的连接器不能与2.92 mm，3.5 mm，SMA的连接器混用。不正确的使用方法 会造成永久性机械损坏。有问题的连接器需要及时弃用，否则会影响到与之连接的其他设备。例如偏针的阳性连接器会损坏与之相连的阴性连接器内导体。

雷区二：徒手拧连接器

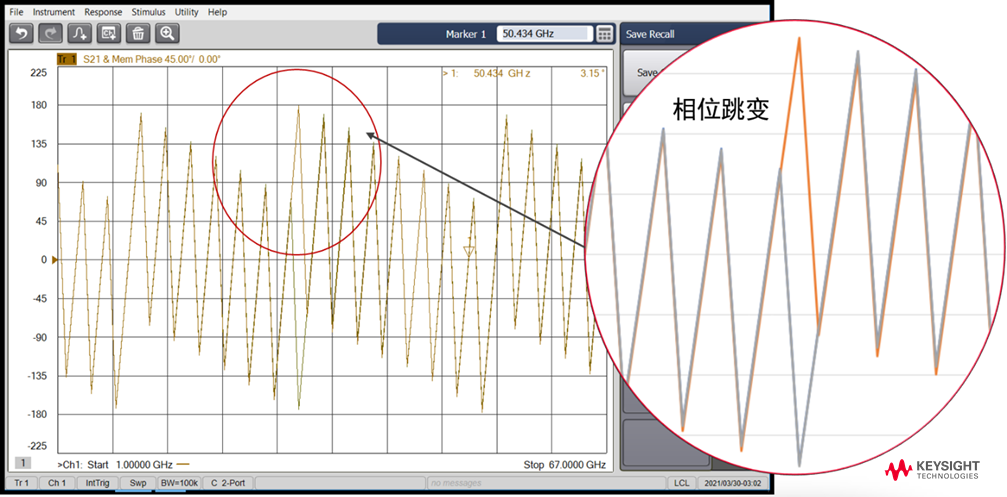

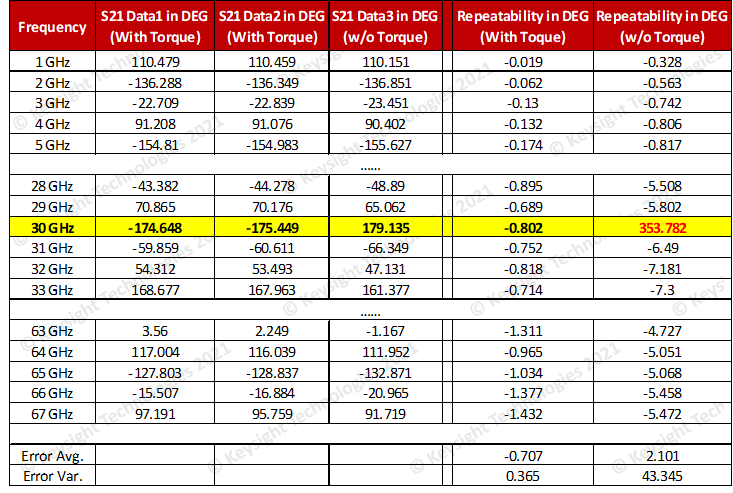

徒手拧连接器时，会带来很差的测试结果。下图是一个真实的1.85 mm连接器S21相位的重复性实验结果。由于没有使用力矩扳手，相位结果在30 GHz发生跳变。后面的数据表格详细比较了测量误差——频率越高，误差越大。

雷区三：使用错误的力矩扳手来拧连接器

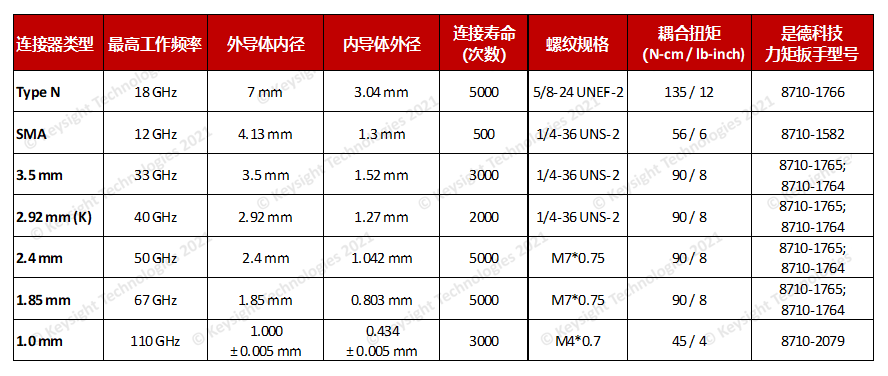

第三个大雷区，就是使用错误的力矩扳手来拧连接器。使用力矩扳手的原因， 是确保每次连接所施加的力都是一样的，也就是每次都一样松紧，这样可以获得可重复的测量结果，并且保证不会由于用力过猛伤害连接头。所以，不同的连接头由于其尺寸、材料、属性的不同，需要使用不同的力矩扳手，下面这个表给大家做参考。

雷区四：不正确使用力矩扳手来拧连接器

还有些时候，力矩扳手都选对了，但是，依然造成了连接器的损坏。这又是为什么？很简单，您的方法错了。是的，方法很重要，比如，力矩扳手把握的位置、角度，等等。我们刚才所说的这么多连接器中，1.0 mm连接器尤为脆弱，因此在连接时更需要严格遵循操作步骤。

雷区五：把连接器放在一起收纳管理

我们在有些用户的现场，发现大家把所有的连接器都装在一个盒子里的情况。这样的好处是存取方便。但是带来的问题就是，每次寻找连接器的时候，需要在盒子里翻找，连接器会发生碰撞，容易造成机械磨损，由于尺寸的改变影响阻抗，从而导致性能下降；甚至可能最终导致连接器的损坏。因此，我们建议连接器分开收纳。如果一定要集中在一起，可以找一块防静电的材料，按照连接器尺寸挖一些凹槽，把连接器分别放入。这样一目了然，方便存取，也能很好的保护连接器不受损坏。
