让 AI 设计一块 PCB 板打样后真能跑起来吗？
把一块自己设计的 PCB 插上电脑，在 Betaflight 里看到传感器被识别、姿态模型随着板子转动，这件事本身并不稀奇。
但这一次，从整理需求、修改电路、调整布局，到上传生产文件、处理缺料，再到给实物板烧录固件，全部交给Codex 和 Claude来具体操作。
最后，这块基于 STM32F405 的六层板，确实跑起了 Betaflight。
USB 通信正常，陀螺仪和加速度计被识别，水平校准后重启，校准结果仍然保留。
这篇文章就把过程展开：AI 用了什么工具，怎样连接嘉立创 EDA，设计中改过什么，订单里遇到哪些问题，以及最后怎样确认板子真的在工作。

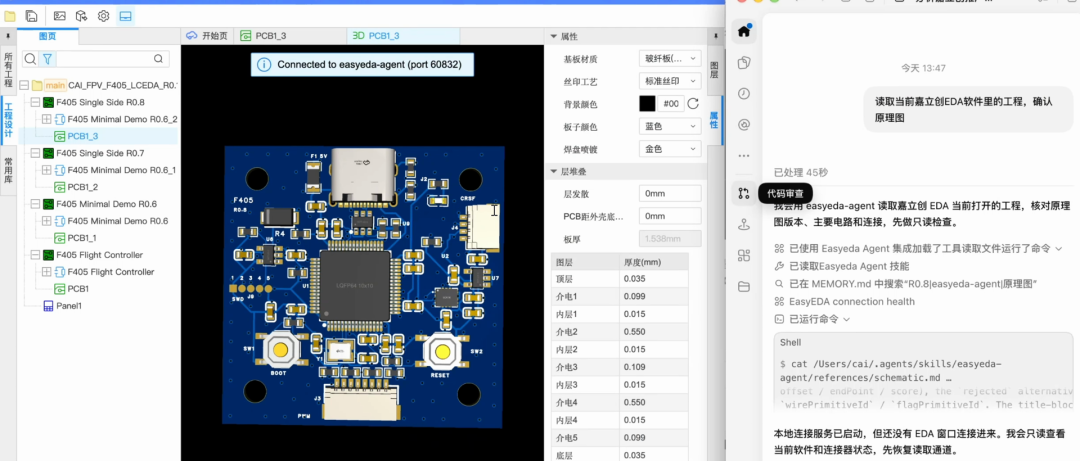

嘉立创 EDA 中的 R0.8 工程与 Codex 对话界面。板子、原理图和连接数据都来自实际工程。
用 Codex 和 KiCad MCP 设计一块无人机飞控 PCB：从安装部署到六层板工程
01｜先给 AI 一个能落地的目标
最初讨论方案时，我也考虑过桌面机器人主板、带屏幕的交互板。但这次要做的，是把 AI 设计、PCB 制造、贴装和实测串起来，所以最后把目标收敛到一块用于桌面验证的飞控主板。
我给 Codex 的需求，大致可以整理成下面这段：
做一块基于 STM32F405 的六层飞控板，带陀螺仪和加速度计，支持 USB 供电和烧录。保留接收机接口、四路控制信号，以及 BOOT 和 RESET 按键。尺寸控制在四厘米左右，元器件全部放在正面，准备贴装两片。
这几句话，已经限定了主控、传感器、供电方式、接口、尺寸和装配方式。后续选型与布局，都要围绕这些条件展开。
最终保留的核心配置如下：
为了控制复杂度，原先方案中的模拟 OSD、黑匣子 Flash、气压计、GPS 等部分都没有保留。板上也不再承担电池输入降压，演示时只用 USB 供电。
这样，第一轮验证的目标就很明确：能下载、能启动、能通信、能读取运动传感器。
02｜Codex 怎样连接到嘉立创 EDA？
这次连接 EDA 的核心工具，是开源项目 easyeda-agent。
项目地址：github.com/zhoushoujianwork/easyeda-agent。
把它接好以后，Codex 可以读取真实的器件、引脚、网络和 PCB 对象，再调用工具修改工程。对话中的“把接口移到板边”“检查这根线接到了哪里”，才有了实际执行的入口。
这里有几个容易混在一起的名字，我按这次的用途解释一下。
Codex 负责理解需求和组织操作。 它根据我的要求拆分任务，读取工具返回的数据，判断下一步该检查或修改什么。
嘉立创 EDA 专业版承载工程。 原理图、器件库、封装、PCB、叠层和设计规则，都落在这个软件里。
easyeda-agent 的 MCP 提供工具入口，CLI 可以补充调用。 MCP 是让 Codex 调用外部工具的一种接口方式；它本身不承担电路设计判断，也不替代 EDA 软件。
easyeda-agent Skill 提供操作约定。 比如先读取当前工程、确认目标页面，修改后回读连接，再执行检查。Skill 与 MCP 配合使用：一个帮助 Agent 按合适的步骤做事，一个提供可调用的工具。
编辑器内部还需要安装 EDA Agent Connector。工具调用经过本地服务和连接器，最终由 EDA 的接口作用到工程。

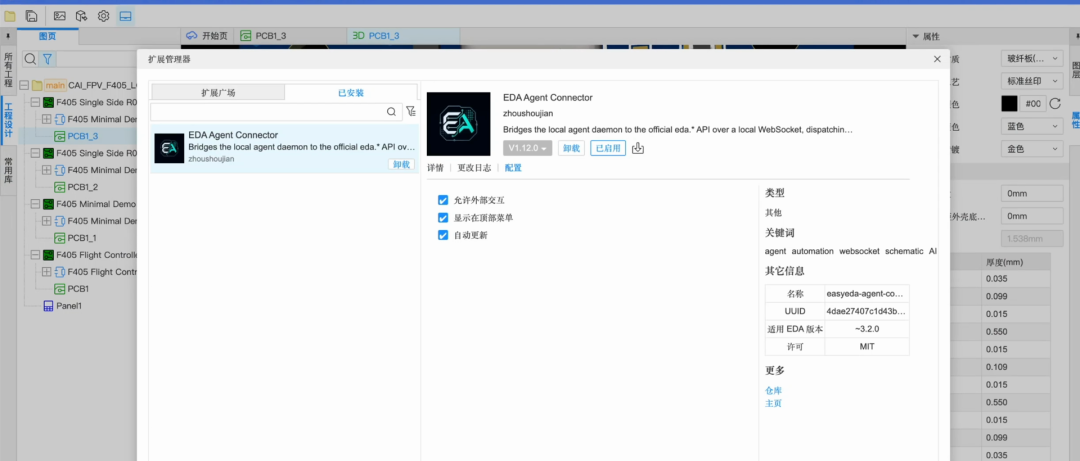

EDA 扩展管理器中的连接器。图中是本次视频记录时的版本界面，复现时应以项目当前文档为准。
实际准备过程包括安装配套 CLI 和 Skill、配置 Codex 的 MCP、在 EDA 中安装连接器、允许外部交互，以及启动并检查本地连接服务。
接好以后，我先让 Codex 读取当前工程，确认它拿到的是目标版本，而不是直接开始改图。
这一点很有必要。我的工程里同时保留了多个版本，最终实板对应的是 F405 Single Side R0.8 → PCB1_3。只说“修改当前板子”，很容易让版本关系变得混乱。
工具链也在更新。视频里的旧版 EDA 环境不应直接当作今天的安装模板；重新复现时，要核对 EDA、CLI、本地服务、Connector 和 Skill 的兼容情况。当前安装与连接说明见项目文档。
03｜从“能放下”调整到“适合制造和展示”
这块板并不是第一次生成布局，就直接送去打样。
早期版本还有元件放在背面。看三维预览时，我觉得布局不够整齐，也不方便展示，就继续提出要求：全部元器件放到正面，重新组织功能分区。
之后的单面贴装版本，把主控放在中间，USB 接口放在上侧，主电源放在左侧，IMU 和它的专用电源放在右侧。CRSF 接口靠右边，四路控制信号接口在下方，BOOT、RESET 两个按键分开放置。
晶振、VCAP 电容和主控去耦，也需要结合对应引脚安排，不能只为了看起来对称就随意摆放。
布线过程中也调用了 Freerouting 做离线计算，再把结果写回 EDA，补齐和修复局部连接，最后以 EDA 中的实际走线和检查结果为准。AI 在这里负责协调工具和处理反馈，具体布线计算仍由对应工具执行。

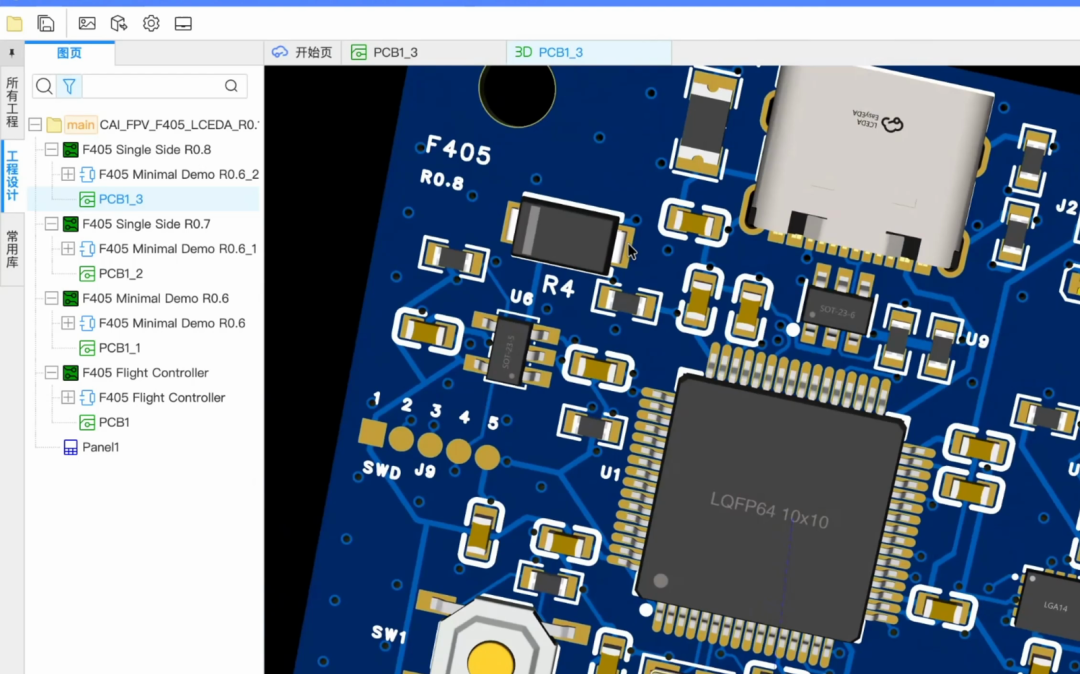

EDA 三维预览中的局部布局：主控、USB、电源和调试焊盘。蓝色是预览显示，最终实物采用绿色阻焊。
从 R0.7 到 R0.8，又进行了一轮接地与启动相关的调整：增加局部地过孔和周边缝合孔，补充底层 GND 铺铜，并给未使用的 PA10 增加上拉，减少系统下载模式下悬空输入带来的不确定性。
旧版本保留，新改动放在副本里。这样既能比较调整前后的差异，也能在发现问题时回到原来的版本。
最终 R0.8 每片实际贴装 49 个器件，全部位于顶面。另外保留一组 SWD 测试焊盘 J9，它是 PCB 上的铜焊盘，不需要采购一个五针连接器来贴装。

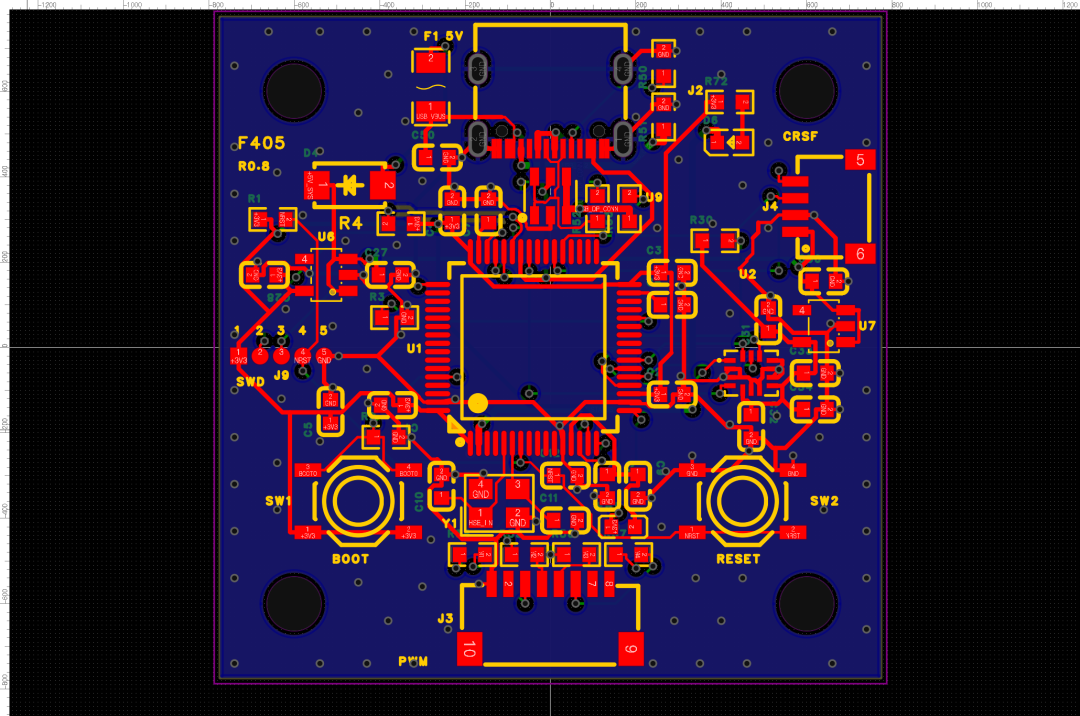

R0.8 原生 PCB 二维导出图，能够看到器件分区、连接、过孔与接口标识。
顺便解释一个经常被问到的问题：单面贴装和六层 PCB，并不矛盾。
前者说的是元件装在哪一面，后者说的是板内部有几层铜。六层可以为信号布线和接地安排提供更多空间，但层数本身不能保证电路可靠。这类精简的 F405 板也不是非六层不可，这次选择六层，同时结合了项目演示目标和打样权益。
04｜让 AI 检查，要让它拿出检查依据
画完图后，我继续让 Codex和 Claude 分别 检查电源、引脚和封装，核对原理图与 PCB 的连接，再检查固件配置。
这里不能只得到一句“看起来没问题”。我更关心它读到了哪些数据，做了什么比较，还剩什么没有验证。
原理图按 MCU、电源、传感器、接口和辅助电路分成五页。检查时需要逐页读取，查看电源网络、器件引脚、跨页连接，以及应该明确标记的不连接引脚。

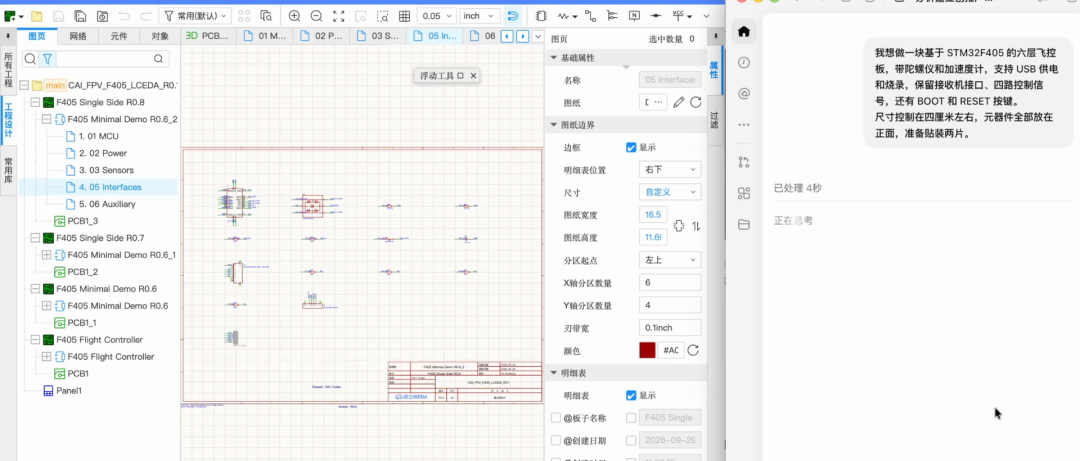

视频中的原理图与需求对照画面。连接检查使用工程里的引脚和网络数据，截图用于展示过程。
具体到这块板，重点包括主控供电和 VCAP、8MHz 晶振及负载电容、USB 数据线和保护器件、IMU 的 SPI 与中断连接，以及接收机和四路输出的引脚分配。
原理图与 PCB 还要单独对账：同一个位号、同一个引脚，在两边是否属于相同网络。
R0.8 保存的核验记录中，223 个原理图引脚与 PCB 对应焊盘网络逐一比较，差异为 0；保存并重新打开后，原生 PCB DRC 为 0 项违规。
额外的几何检查仍有提示。其中有些是把椭圆焊盘按矩形估算后产生的间距误报，需要结合真实焊盘形状复核；其他布局、去耦距离和制造相关提示，也要逐项看。不能因为原生 DRC 显示 0，就把其他输出全部忽略。
固件要与硬件一起核对。STM32F405、8MHz 外部时钟、ICM-42688-P 的 SPI、片选和中断引脚，以及 USB、CRSF 和四路控制信号，都要对应到同一块板。
这次使用的是适配该板的 Betaflight 4.5.2 固件，并不是从网上随便找一份同为 F405 的固件烧进去。
05｜让 Codex 继续处理 PCB 和 SMT 下单
设计文件整理好以后，我让 Codex 继续在嘉立创下单 平台操作，上传 PCB 文件、填写工艺参数，再推进 SMT 物料匹配与贴装检查。
这里用的是浏览器操作能力。EDA 工程由 easyeda-agent 连接，网页订单由浏览器工具处理，固件烧录则调用本机工具。 整个过程由 Codex 串起来，但底层并不是同一个 MCP 包办所有事情。
下单前准备三类资料：Gerber 描述板子的制造图形，BOM 描述装什么元件，贴片坐标描述元件放在哪里、在哪一面以及旋转角度。
过程中，平台曾提示原生工程文件“解析失败，请重新上传”。后面改用从目标 R0.8 PCB 导出的 Gerber，检查压缩包完整性，并核对六个铜层、板框和钻孔文件，再上传解析。
这次 PCB 订单是六层、约 40 × 40 mm、1.6 mm 板厚、绿色阻焊、沉金，裸板数量为 5 片，其中 2 片做顶层 SMT。
本次使用了账号对应的六层板打样权益。后续生产稿确认记录中的裸板订单显示 0 元、包邮。这是本次订单的权益结果，活动条件和工艺限制仍要以各自账号与实际下单页面为准。
裸板减免也不等于整块 PCBA 免费。 元器件、SMT、钢网、换料等费用需要另外核算。本次替代料调整后的两片标准型 SMT 与元件页面预估为 862.58 元；这个数字是当时的报价记录，不作为最终付款凭证或通用价格。
缺料以后，不能随便找一个同封装器件替上
SMT 匹配时，传感器电源 U7 遇到了库存问题：原型号库存只有 4 颗，而平台最低用量要求 5 颗。虽然只贴两片，也不能直接绕过平台的备料要求。
后来保留 U7 的贴装，改用有货的 TPS7A2033PDBVR。在替换前，对照原型号核对了输出电压、输入范围、使能、输入输出电容要求，以及 SOT-23-5 五个焊盘的功能。
这里真正要比较的是“每个焊盘接什么、器件能否在这组条件下工作”，而不是仅看外壳长得像不像。替代记录也需要与装配 BOM 一起保留。
生产稿还要再看一遍
确认生产稿时，再比较原始图与生产图，查看板框、安装孔、USB 固定槽、主要焊盘、丝印和六个铜层。
工厂为贴装增加的工艺边、工具孔和定位标记，也要与主体 PCB 区分开。平台图形比对显示“0 处不同”，说明这次图形对照没有发现差异，并不代表已经做过功能测试。

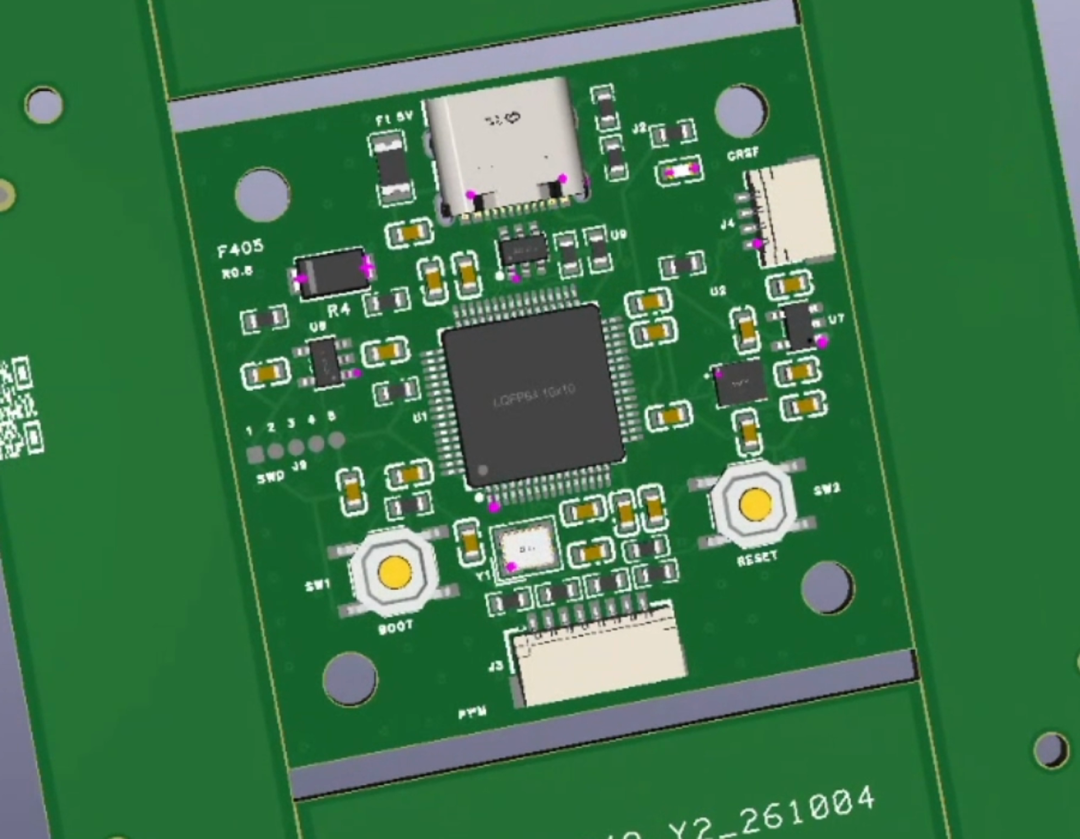

视频中的嘉立创 SMT 三维预览。板子外围是贴装所需的工艺结构，图中模型仍属于生产预览。
账号登录、必要的人工确认以及最后的订单决定，由我配合完成。Codex 承担文件上传、参数填写、物料匹配和检查整理，让设计资料继续进入实际制造流程。
06｜收到实物，软件里的布局变成了焊在板上的器件
收到的是已经完成 SMT 的主板。
把它与 EDA 预览放在一起看，主控、USB-C、两颗按键、接收机接口和四路控制信号接口的位置，都能对应起来。背面没有贴装器件，桌面展示和后续探测也更直观。

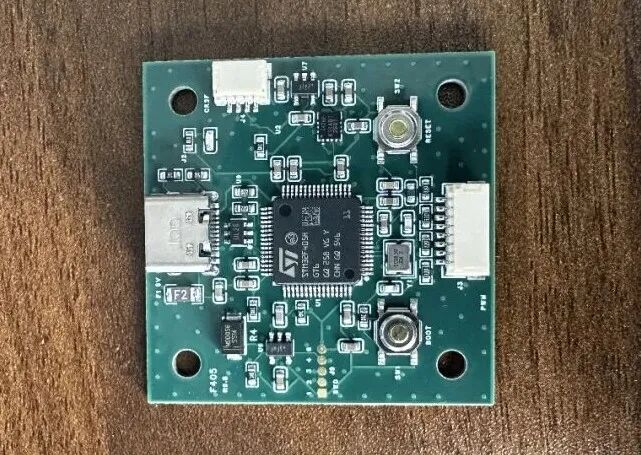

这次收到的 R0.8 实物板照片。绿色阻焊、元件位置、接口与 BOOT／RESET 丝印都能直接看到。
实物展示时，我会重点看主控细引脚、USB-C 焊脚、IMU 周围的小器件，以及按键和连接器的焊接细节。焊点是否有明显连锡、器件方向是否与生产稿一致，也是收板后需要检查的内容。
至于盘中孔、塞孔等加工细节，应结合实际订单与生产稿核对；外观照片无法证明内部孔铜、填孔或焊接质量全部合格。
新板首次上电，仍建议先做断电短路检查并使用限流供电。这次我选择直接进行 USB 桌面测试，记录中没有完成万用表电源轨、纹波等测量，因此也不会把这些项目写成“已经通过”。
07｜在 Mac 上，让 Codex 给实物板烧录固件
到了这一步，Codex 操作的对象从设计文件变成了 USB 连接的真实主板。
BOOT 和 RESET 的物理操作由我配合：进入芯片的系统下载模式以后，Mac 识别到 STM32 BOOTLOADER，Codex 再调用本机的 dfu-util 完成读写。这个工具支持通过 USB DFU 与设备交互，具体选项可参考官方手册。

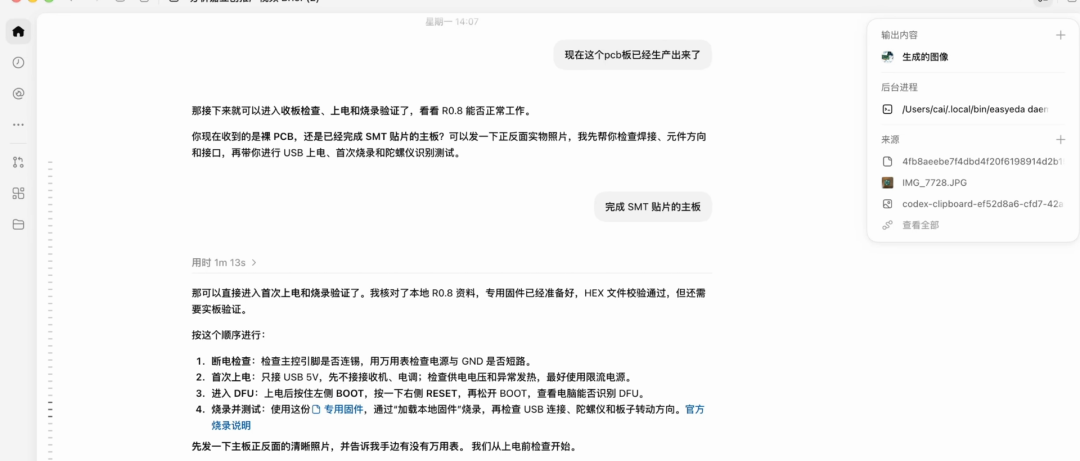

视频中回顾首次上电与烧录安排的对话。实际烧录结果还要结合工具输出和读回文件判断。
这次没有只看“下载成功”的提示，而是保留了几层核验：先备份整片 1MB Flash，再检查 HEX 文件的记录、地址范围和启动向量，然后写入适配本板的固件，最后读回同样的地址范围进行比较。
写入的 480,553 字节，与读回数据逐字节一致。
随后重新启动，电脑识别到主板的 USB 虚拟串口。通过 MSP 和 CLI，又读到了 Betaflight 版本、主控运行时钟和传感器信息。
记录中的关键结果是：
Betaflight 4.5.2 / STM32F405 MCU F40X Clock=168MHz (PLLP-HSE) GYRO=ICM42688P, ACC=ICM42688P Flash readback: identical, 480553 bytes 这几项对应的是不同层次：固件确实写入了 Flash，主控能够启动，USB 通信链路可用，固件也能够访问板上的运动传感器。
08｜最后，在 Betaflight 里看它是否真的工作
打开 Betaflight 配置工具后，能够看到本板对应的固件信息，以及陀螺仪、加速度计的识别结果。
拿起板子转动，姿态模型和传感器曲线会发生变化。这个画面，把原理图里的 SPI 连接、PCB 上的 IMU 和电脑端的数据展示连在了一起。

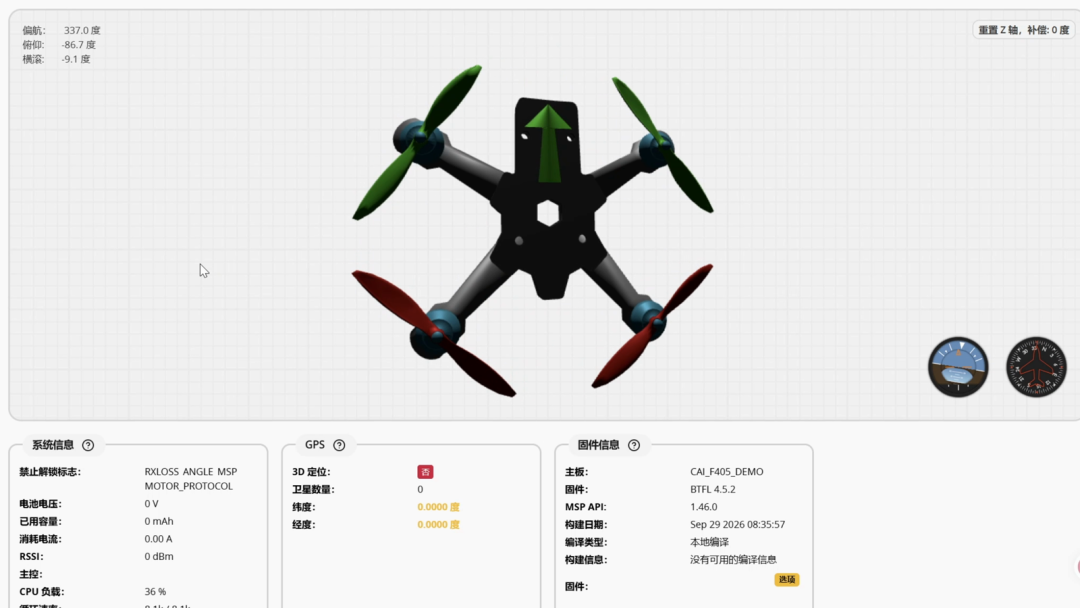

视频中的 Betaflight 设置界面，可见自定义板名 CAI_F405_DEMO 与 BTFL 4.5.2。截帧时板子处于倾斜状态。

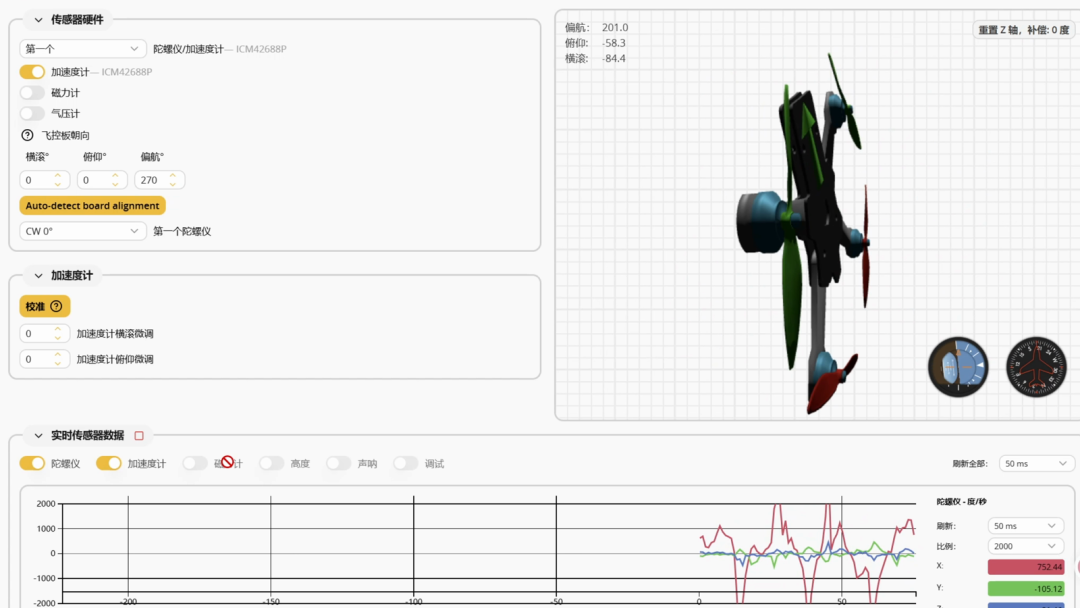

传感器页面识别出 ICM42688P，运动时模型和曲线都有响应。这个画面用于展示数据反馈，不代表六方向映射已经完整验收。
我们还做了水平静止校准：把主板元件面朝上平放，执行加速度计校准，再采样观察。
校准后，横滚和俯仰读数均为 0.0°；约 10 秒的连续采样中保持稳定。重新启动后再次采样，校准结果仍然保留，USB 也能够重新连接。
至此，这块板完成了 USB 烧录、固件读回、启动通信、IMU 识别、数据变化与水平校准的基础验证。
接收机 CRSF、四路输出波形、完整的六方向映射、长时间运行，以及另一片主板，还不在这次已完成的验收范围内。电机输出协议保持关闭，也没有进行实际飞行。
后续对照资料复查时，还发现了 R0.8 的 PA9 USB 检测连接存在上电时序相关的可靠性风险，需要在下一版继续处理。这次运行成功的实物是 R0.8，不能把尚在准备的修订写成已经改好、已经上板。
写在最后｜AI 开始能把一件硬件项目接着做下去
这次让我感受最明显的，是需求可以一直往后推进。
觉得功能太多，就收敛电路；觉得布局不好看，就重新分区；准备下单，就整理 Gerber、BOM 和坐标；遇到缺料，就对照资料核对替代；收到板子，再接着做下载、通信和传感器测试。
这些工作用了不同工具，也需要我配合接线、按键和确认，但 Codex 能在同一个项目上下文里接着处理，并把结果留成可检查的文件和记录。
从一句想法，到一块能够启动、通信并读取传感器的实物板，这条流程已经走通了。
如果你准备尝试类似项目，我建议第一条需求就把目标、尺寸、供电、接口、贴装方式和验收标准写清楚。让 AI 每改完一步都读取真实工程数据，最后再拿实物回答：它究竟完成了哪些功能。
文中的免费打样权益与报价为本次账号、订单及当时页面的记录，适用条件以实际平台规则为准。本文展示桌面原型的设计、制造与基础测试过程，不作为飞行或量产验证。
