Workbench-ACP模块-Draping应用介绍
一、原理说明
1.1 Draping（铺敷）
Draping / Internal Draping 模拟把织物/预浸料按“从平面参考状态”贴合到曲面上的过程，按种子点重新映射到曲面上；
ACP 用 pin-jointed net /能量算法从种子点把铺层“敷”到复杂曲面上；
种子点处纤维方向 ，默认Auto Draping Direction，即Rosettes-X轴，也可手动设置；
单/双曲率曲面会导致纤维变形，产生剪切角；
ACP 会更新单元里的纤维方向，用于后续各向异性分析；
对编织布效果较好；对单向布也能算，但物理上更容易起皱/超过铺敷极限；
若不使用Draping功能，只用 Rosettes坐标系，为面内投影，不是真实铺敷；

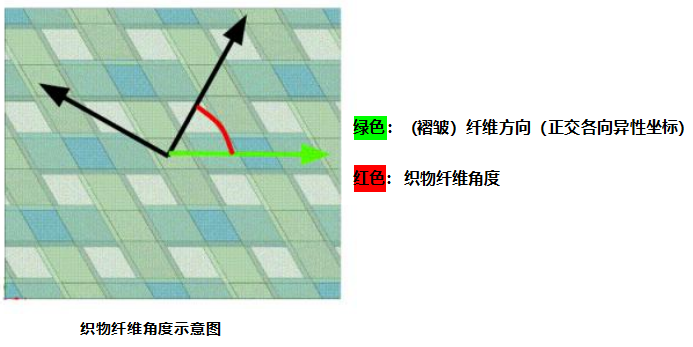

1.2 Shear Angle（剪切角）（织物纤维角度）
织物剪切角是指复合材料织物在铺贴或成型过程中，经纬纱线偏离原始正交位置角度。织物由经纱和纬纱编制而成，初始状态下两者近似垂直（夹角 θ = 90°）。当铺敷到复杂曲面时，纱线本身几乎不可伸长，织物只能靠改变经纬纱夹角来适应曲面曲率，即面内剪切变形。
剪切角直接反映了织物剪切变形的程度。剪切角越大，说明织物变形越严重，纱线间的相对转动越明显。
剪切角影响织物剪切刚度和强度，剪切角随剪切载荷增大而增大，当剪切角达到一定值（即“锁紧角”）时，纱线间发生挤压，剪切刚度会显著增加，织物易出现褶皱。
锁紧角大概30-45°，平纹/斜纹/锻纹锁紧角不同；
|
刚度下降 5%-15%，强度下降 10%-20% |
|
三、实例
3.1 半球
1、设置Fabrics
Draping设置织物
2、Rosette
3、OOS
4、Modeling Ply
（1）General设置
（2）Draping设置
5、结果
（1）、展开效果
显示Draping mesh效果
最大剪切角56.701°，说明产生严重偏移，起皱，刚度下降，图中红橙区域
（2）、Flat wrap（展开平面）
导出Flat wrap
2D和3D长度对比
2D和3D长度一样，2D-dxf可导入下料机直接裁切；
对于产品造型应力集中，刚强度弱区域，可利用Draping功能局部补强；
3.2 帽型件
1、依次设置Fribics、Rosette、OSS、Modeling Ply-General，同上
2、Modeling-Draping设置
种子点设置在帽型件顶面，第一次铺敷方向（橙色箭头），必须展开平面内，该图为X-Y平面；
3、结果
（1）展开效果
灰色为原网格，蓝色为Draping mesh网格，蓝色为剪切角范围0-2.0818°，与原灰色网格几乎重合，对于平纹织物，剪切角很小，说明敷铺过程中，偏移很小，边缘红色网格偏移相对原网格灰色大一点，最大偏移角9.368°，可接受。
（2）Flat wrap（展开平面）
（3）局部展开
3.3 双曲面（Double Curvature）
1、依次设置Fribics、Rosette、OSS、Modeling Ply-General，同上
2、Modeling-Draping设置
Auto Draping Direction一般使用默认，可以人工设置，一般勾上Thickness Correction厚度修正，铺敷产生剪切角，大剪切区厚度会变化，自动修正后，修正刚度；
3、结果
（1）展开效果
1）左边云图为剪切角，可看出：
a、深蓝范围0-9.7041°
剪切角小，铺敷变形小，大部分区域深蓝位于相对平坦或单曲率区域，在种子点（Seed point）附近，纤维方向基本保持理论设定，铺敷顺畅；
b、浅蓝色-绿色网格区域（19.408-58.225°）
中等剪切变形 ，出现曲面大曲率过渡区，纤维因为双曲率产生明显偏移，部分已超过锁定角，产生轻微褶皱；
c、橙色-红色网格区域（58.225-87.337°）
最严重扭曲区，即最大变形区，上图中上侧圆头双曲率最大处出现明显红橙色，说明纤维被严重剪切，挤压，经纬角严重偏离90°，下图所示，红色网格严重变形，由四边形变成了菱形，产生严重褶皱；
d、对比Faber Directions（绿色） 和 Draped Faber Directions（蓝色）纤维方向
图中，Faber Directions（绿色）即纤维0°方向，根据Rosettes坐标系设置；
Draped Faber Directions（蓝色），即纤维偏移之后0°方向角度；
从图中看出，纤维在双曲率区域产生严重变形，角度严重偏移；
