电波暗室实操:样品摆放、转台、天线使用注意事项

54分钟前浏览0
电波暗室的测试结果不仅取决于场地性能、仪器精度,更取决于实操过程的规范性。哪怕是样品摆放位置偏差几厘米、天线高度偏差几厘米、线缆布置方式不一致,都可能导致测试数据出现3~10dB的偏差,甚至出现合格/不合格的误判。本文从样品摆放、转台操作、天线使用三个核心环节,拆解实操过程中的关键注意事项,帮助工程师规避操作误差,保证测试结果的准确性和可重复性。

样品摆放的核心原则是“模拟真实使用场景+保证每次测试条件一致”,任何偏离真实使用状态或前后不一致的摆放方式,都会导致测试结果失去参考价值。

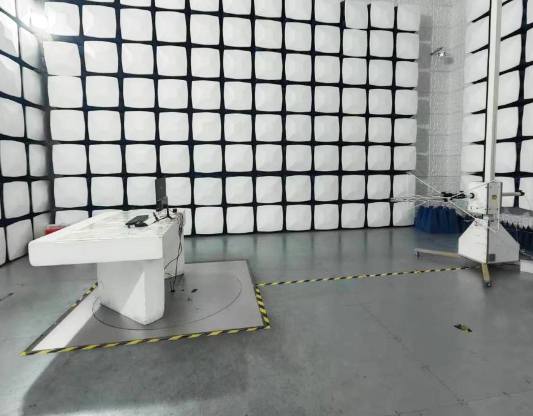

待测设备(EUT)必须放置在暗室静区的中心位置,保证设备整体处于反射干扰最弱的区域内,同时需要满足以下距离要求:

  • 离暗室墙壁/吸波材料的距离≥1m,避免设备辐射的电磁波被近距离吸波材料反射回设备本身;
  • 离转台边缘的距离≥0.5m,保证设备重心位于转台旋转中心,避免偏心旋转导致位置偏差;
  • 离地面高度需根据设备类型确定:桌面型设备放置在0.8m高的非金属转台上,落地型设备直接放置在暗室金属地板上,大型设备需保证底部离地间隙符合真实使用状态。
设备类型
摆放高度要求
离墙/吸波材料距离
离转台边缘距离
特殊要求
桌面型设备(≤10kg)
0.8m±0.05m(非金属转台)
≥1m
≥0.5m
设备底部需铺金属参考地平面,与转台地平面搭接良好
落地型设备(10~100kg)
直接放置在金属地板上
≥1m
≥0.5m
设备底部金属外壳需与地板电气搭接,接触电阻≤5mΩ
大型设备(>100kg)
按真实使用状态放置
≥1.5m
≥1m
需确认设备整体处于静区范围内,超出部分需评估反射影响
手持设备
放置在0.8m高的非金属支架上
≥1m
≥0.5m
需模拟人手握持状态,使用仿真手夹具固定

线缆是辐射发射的主要路径之一,布置不当会直接改变设备的辐射特性,必须严格按照测试标准要求执行:

  • 电源线:长度按产品实际使用长度配置,无规定时默认1m;沿转台边缘走向,平行于参考地平面边缘,离地高度10cm±2cm;多余的线缆扎成直径30~40cm的圆环,固定在转台边缘,不能悬空或随意堆放;
  • 信号线/数据线:连接真实使用的外设,线缆走向与电源线分开布置,间距≥20cm,避免相互耦合;不使用的接口必须连接50Ω匹配负载,严禁开路;
  • 接地线:设备保护地必须通过独立导线连接到转台的接地端,接地线长度≤0.5m,线径≥2.5mm²,保证接地阻抗足够低。
线缆类型
正确布置方式
常见错误布置
错误布置导致的偏差
电源线
沿转台边缘走线,离地10cm,余量扎成30cm圆环
电源线悬空、随意堆放在地板上
3~8dB(悬空线缆充当天线,辐射大幅升高)
信号线
与电源线分开走线,间距≥20cm,不用的接口接匹配负载
信号线与电源线捆绑在一起,不用的接口开路
5~10dB(耦合增强+开路端口反射导致辐射超标)
接地线
独立短导线连接,长度≤0.5m,可靠搭接
接地线过长、与电源线共用、未可靠连接
3~6dB(接地阻抗过大导致共模辐射升高)

待测设备必须运行在“最恶劣辐射工况”下,且每次测试的工况必须完全一致:

  • 确认设备处于满载工作状态,所有功能模块全部开启(如Wi-Fi、蓝牙、屏幕最高亮度、所有接口连接负载);
  • 运行固定的测试程序,保证设备CPU、内存处于高负载状态,避免动态工况变化导致辐射波动;
  • 记录所有工况参数:电源电压、负载状态、运行的软件版本、外设配置,保证后续复测时工况完全一致。

转台的核心作用是带动待测设备360°旋转,寻找设备的最大辐射方向,其操作精度直接影响最大辐射值的捕捉准确性。

根据测试模式不同,转台的参数设置要求也不同:

  • 连续扫描模式:适用于预测试和快速摸底,转台转速≤2°/s,接收机实时记录数据,避免转速过快导致漏捕峰值;
  • 步进扫描模式:适用于正式认证测试,步进角度≤30°,每个角度停留时间≥2s,保证接收机充分采集数据,避免步进角度过大遗漏最大辐射方向。
测试模式
转台转速/步进角度
停留时间
适用场景
注意事项
连续扫描
≤2°/s
实时记录
研发预测试、快速摸底
需保证接收机采样率足够,避免转速过快漏捕峰值
步进扫描(30°)
每30°停一次
≥2s
正式认证测试
可能遗漏两个步进点之间的最大辐射方向,偏差2~5dB
步进扫描(10°)
每10°停一次
≥2s
高精度测试
测试时间较长,适合对精度要求高的场景
  • 测试前必须校准转台零点,确保角度显示准确,避免角度偏差导致辐射方向定位错误;
  • 待测设备必须固定在转台中心,重心尽量居中,避免偏心旋转导致设备位置晃动,引入测量误差;
  • 旋转过程中必须保证所有线缆有足够的余量,避免线缆缠绕拉扯导致设备移位或接口松动;
  • 测试过程中严禁人员进入暗室,人体的反射和吸收会改变暗室的电磁环境,导致测量值偏差5dB以上。

转台的机械精度会随使用时间逐渐劣化,需要定期维护:

  • 每半年校准一次角度精度,确保角度偏差≤±1°;
  • 每季度检查轴承润滑情况,避免卡顿导致转速不均匀;
  • 每月检查线缆拖链的磨损情况,及时更换磨损的拖链,避免拖链断裂导致线缆损坏。

天线是接收电磁波信号的核心部件,选型、安装、扫描的规范性直接决定测量值的准确性。

不同频段需要匹配不同类型的天线,错误选型会导致信号接收不全或测量误差:

天线类型
适用频段
极化方式
核心优势
使用注意事项
双锥天线
30MHz~300MHz
垂直极化
低频段灵敏度高,覆盖标准要求的低频范围
天线高度调节范围需覆盖1~4m,避免超出范围
对数周期天线
200MHz~1GHz
水平/垂直双极化
宽频带覆盖,中频段性能稳定
注意天线的指向性,最大接收方向需对准待测设备
双脊喇叭天线
1GHz~18GHz
水平/垂直双极化
高频段增益高,方向性好
安装时避免触摸喇叭口,防止变形影响方向图
超宽带天线
300MHz~6GHz
水平/垂直双极化
单一天线覆盖宽频段,减少换天线次数
天线系数随频率变化较大,需使用完整的校准数据
  • 天线必须牢固固定在升降杆上,高度误差≤±1cm,避免高度偏差导致接收信号波动;
  • 极化方向必须准确:水平极化时天线振子平行于地面,垂直极化时天线振子垂直于地面,极化偏差超过±5°会导致测量值下降1~3dB;
  • 天线离暗室墙壁的距离≥1m,避免墙壁反射波干扰接收信号;
  • 天线与待测设备的距离必须严格符合测试标准要求:3m法暗室为3m±0.05m,10m法暗室为10m±0.1m,距离偏差1%会导致测量值偏差0.1~0.2dB。

半电波暗室中,天线必须在1~4m高度范围内升降扫描,寻找最大场强值:

  • 扫描步长≤10cm,或采用连续扫描模式,避免步长过大遗漏最大场强高度;
  • 每个高度点的停留时间≥1s,保证接收机充分采集数据;
  • 水平和垂直两种极化方向必须分别测试,取两者的最大值作为最终结果。
扫描方式
高度步长
停留时间
适用场景
优缺点
连续扫描
连续
实时记录
预测试、快速摸底
优点:效率高,不易遗漏峰值;缺点:对接收机采样率要求高
步进扫描(10cm)
10cm
≥1s
正式认证测试
优点:数据准确;缺点:测试时间较长
步进扫描(30cm)
30cm
≥1s
低精度预测试
优点:效率高;缺点:可能遗漏峰值,偏差1~3dB
实操环节
常见错误操作
导致的测量偏差
改善措施
样品摆放
设备偏离静区中心,离墙距离不足
3~8dB
使用激光定位仪确定静区中心,测量离墙距离
线缆布置
电源线悬空、不用的接口开路
5~10dB
严格按照标准布置线缆,不用的接口接匹配负载
工况设置
每次测试工况不一致,未跑最恶劣模式
5~20dB
制定工况检查表,每次测试前核对工况参数
转台操作
步进角度过大,未校准零点
2~8dB
使用连续扫描模式,定期校准转台零点
天线安装
天线高度偏差>1cm,极化方向偏差>5°
1~5dB
使用激光测距仪校准高度,使用水平仪校准极化方向
天线扫描
高度扫描步长过大,未覆盖全极化方向
1~6dB
使用≤10cm步长扫描,水平和垂直极化均测试


📌 总结:电波暗室的实操规范是保证测试结果准确性和可重复性的关键。样品摆放要还原真实使用场景,保证位置、线缆、工况的一致性;转台操作要精准控制旋转参数,避免机械误差导致漏捕峰值;天线使用要匹配频段需求,保证安装精度和扫描覆盖度。所有操作都要严格按照对应的测试标准(如CISPR 16-1-4、IEC 61000-4-3)执行,任何细节的疏忽都可能导致测试数据偏差,甚至出现误判。

电波暗室的实操就像“做实验”:样品摆放是“控制变量”,保证每次测试的条件一致;转台操作是“找最优解”,精准捕捉最大辐射方向;天线使用是“精准采样”,保证接收到的信号真实反映设备的辐射特性——三者任何一个环节出错,得到的“实验数据”都不可信,更无法作为产品合规的依据。
