SolidWorks动画教程（29）：单叶双曲面

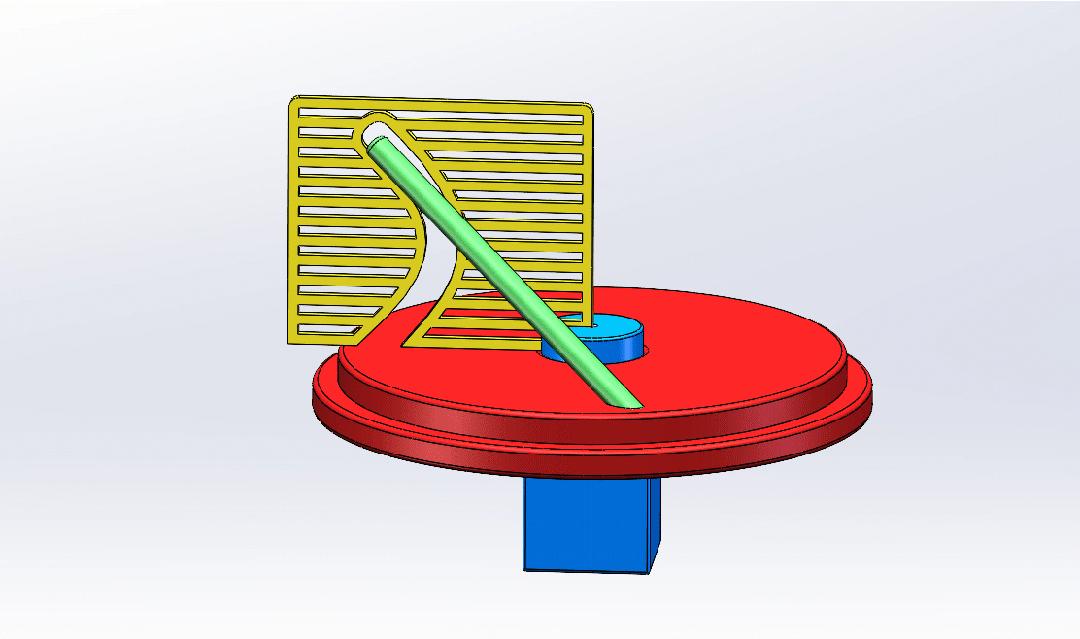

最终结果如下图所示。
方法：
1.新建一个装配体。

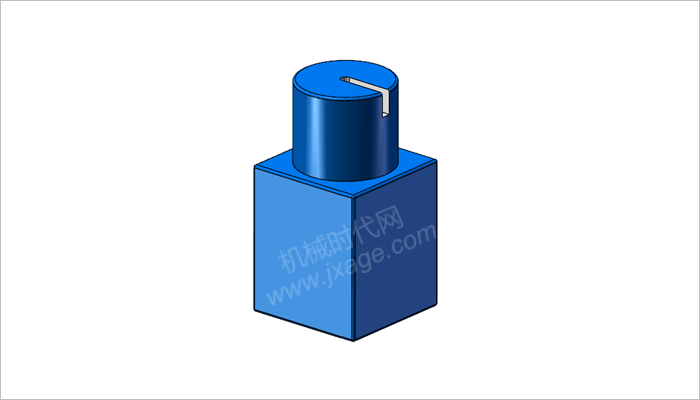

2.插入零件“固定基座”，如下图所示。

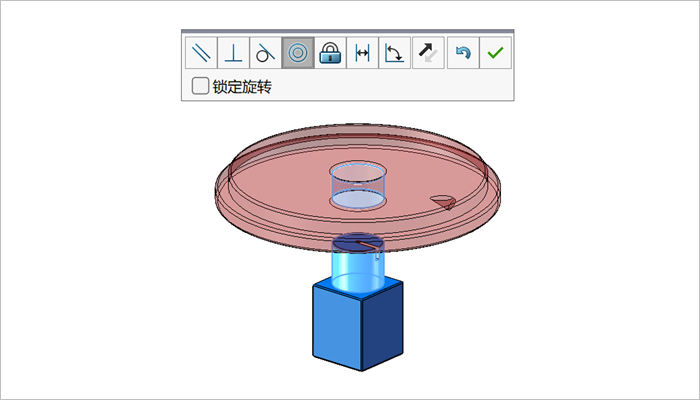

3.插入零件“轮轴”，添加一个同心配合，如下图所示。

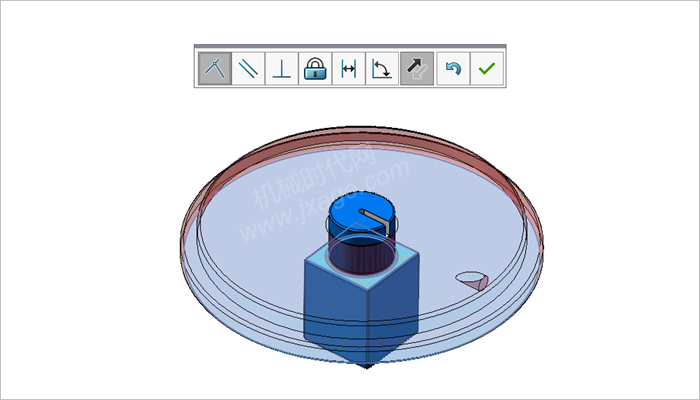

添加一个重合配合。

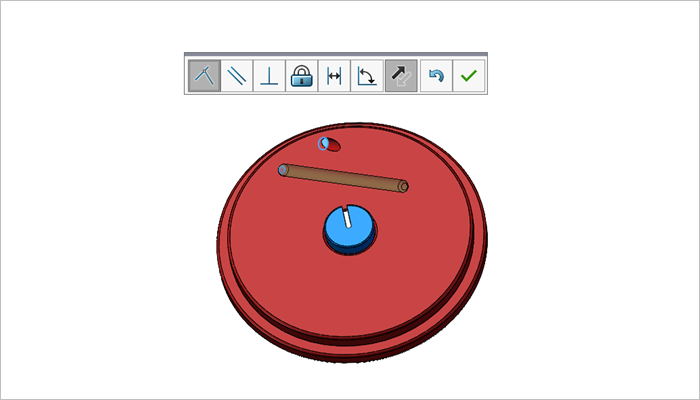

4.插入零件“杆”，添加一个重合配合，如下图所示。

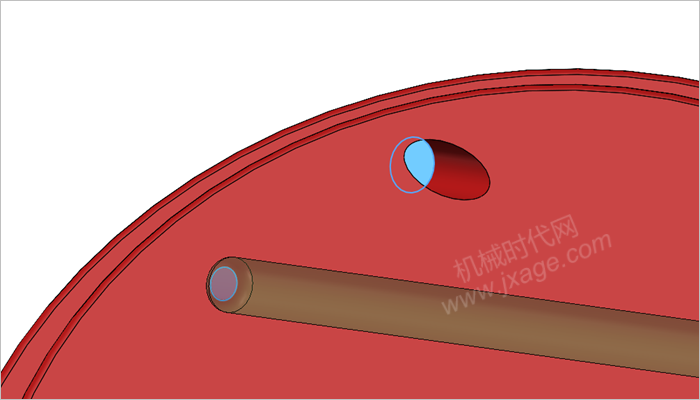

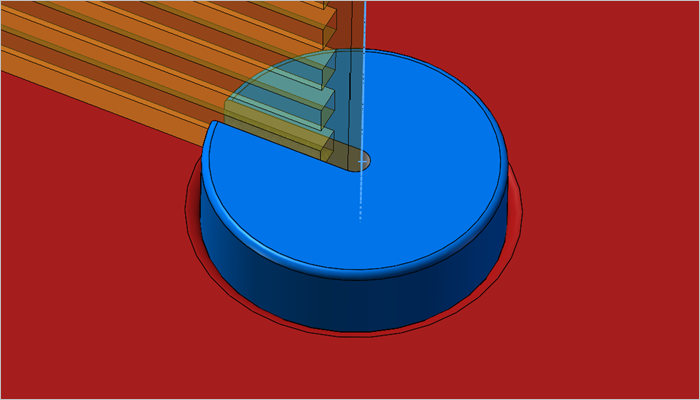

选择下图所示的端面。

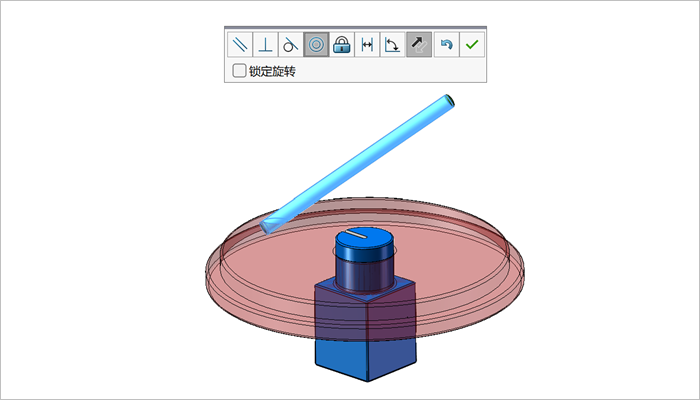

添加一个同心配合，将杆插入轮轴上的孔内。

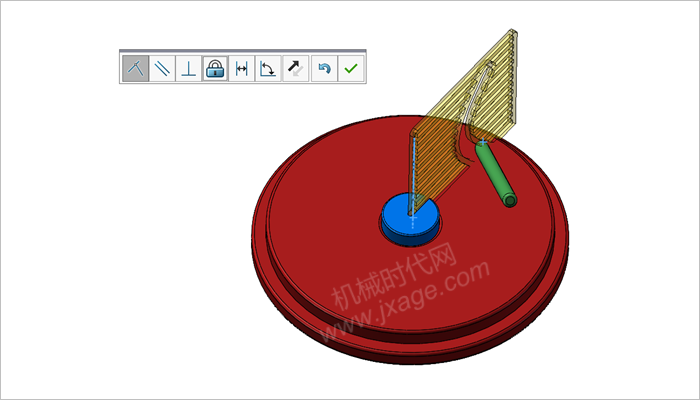

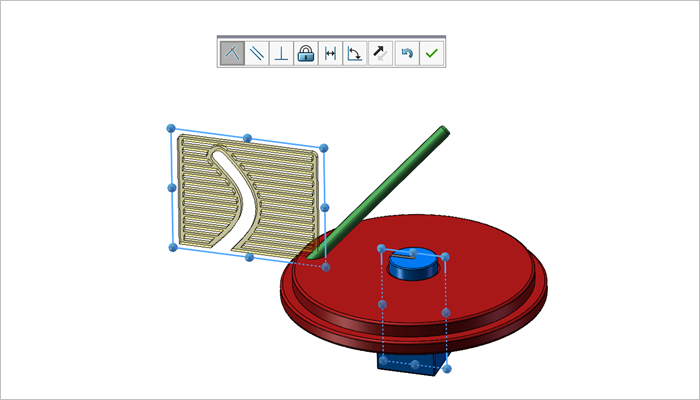

5.插入零件“孔板”，添加一个重合配合。
添加一个重合配合。
具体如下图所示。

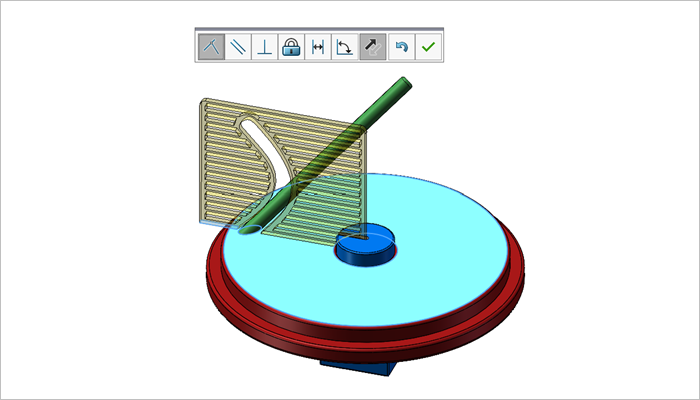

添加一个重合配合。

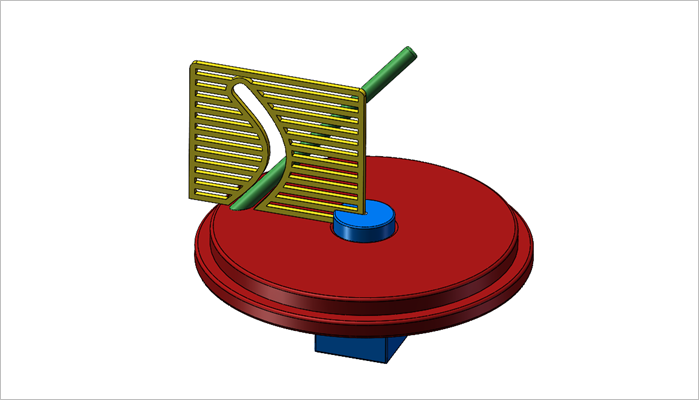

6.装配完成。
7.点击窗口左下角的“运动算例1”。

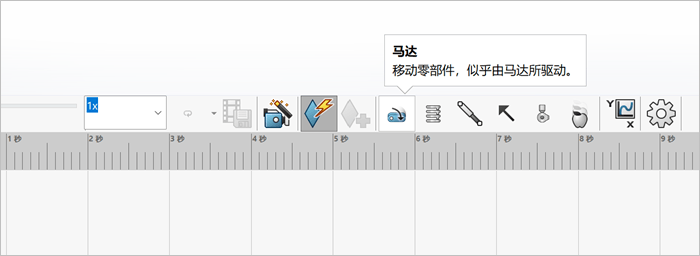

8.点击马达按钮，添加一个马达，如下图所示。

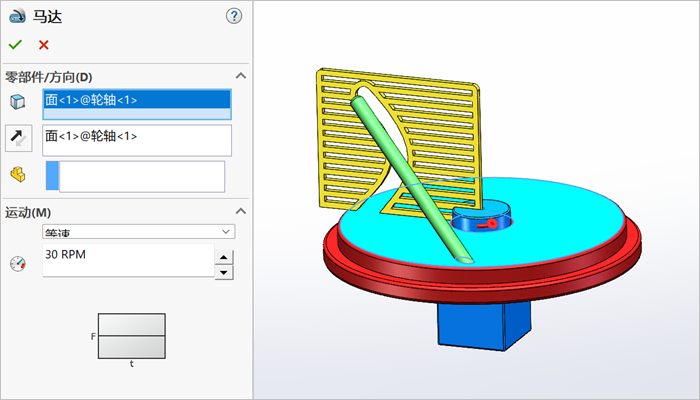

马达类型选择“旋转马达”，选择下图所示的面，在下拉框中选择“等速”，速度为30 RPM，如下图所示。
9.设置时间为6S，类型选择“动画”，点击下图所示的“计算”按钮，我们可以模型运动起来了。
