电波暗室是怎么"吸掉"电磁波的？内部构造拆解！
吸波材料是暗室的灵魂，也是暗室最核心、最昂贵的部分。它能让电磁波"有来无回"，背后涉及电磁学、材料学、结构设计的精妙结合。
一、先搞清楚：电磁波打到墙上会怎样？
一、先搞清楚：电磁波打到墙上会怎样？
要理解吸波材料，先得知道电磁波遇到障碍物时发生了什么。
1.1 三条路：反射、吸收、透射
当电磁波从一种介质进入另一种介质时，能量分成三部分：
反射：一部分能量被分界面弹回来。
吸收：一部分能量进入介质后被转化为热。
透射：剩下的能量穿过介质继续传播。
对于暗室来说，我们要的是：反射尽量小，吸收尽量大，透射到金属墙后不要再反射回来。
1.2 为什么金属墙会反射？
暗室的外壳是金属的（钢板），电磁波打到金属上会怎样？
金属内部有大量自由电子。电磁波的电场会驱动自由电子运动，形成电流。理想导体的电阻率为零，电磁波无法进入，全部被反射回来。
实际金属（钢、铜、铝）虽然不是理想导体，但电磁波只能穿透很薄的一层（趋肤效应），比如铜在 1GHz 时趋肤深度只有约 2μm。所以电磁波打到金属墙上，几乎全部反射。
如果没有吸波材料，暗室内部的电磁波会在金属墙之间来回反射，形成复杂的驻波和多径传播，测量结果完全失真。
1.3 吸波材料的任务
吸波材料贴在金属墙上，要完成两个任务：
任务一：让电磁波顺利进入（不反射）
如果材料表面和空气的阻抗不匹配，电磁波还没进入材料就被反射了，那吸收再好也没用。所以材料表面的波阻抗要接近空气的波阻抗（377Ω）。
任务二：进入后被吸收（变成热）
电磁波进入材料后，要被材料的损耗机制快速吸收，转化为热能，不能透射到金属墙再反射回来。
这两个任务是矛盾的：
阻抗匹配需要材料的电磁参数接近空气（低损耗）。
强吸收需要材料有大的损耗。
吸波材料的精妙之处，就是用渐变结构解决了这个矛盾——表面阻抗匹配空气，内部损耗逐渐增大。
二、吸波的核心机理：损耗从哪来？
二、吸波的核心机理：损耗从哪来？
吸波材料把电磁能转化为热，靠的是两种损耗机制：介电损耗和磁损耗。
2.1 介电损耗：把电能变成热
介电损耗来自材料中的导电粒子或极化分子。
原理： 当交变电场作用在材料上时，材料中的导电粒子（如碳黑、石墨）会来回运动形成电流。电流流过电阻就会发热，把电场能转化为热能。
或者，材料中的极性分子在电场中反复翻转，分子之间的摩擦产生热量。
常用材料：
碳黑、石墨、碳纤维：导电碳产生介电损耗。
碳化硅（SiC）：高温下介电损耗大。
导电聚合物。
特点：
主要和电场作用。
高频效果好（介电损耗随频率升高而增大）。
低频效果差。
2.2 磁损耗：把磁能变成热
磁损耗来自材料中磁畴的翻转。
原理： 交变磁场作用在磁性材料上，材料内部的磁畴（小磁体）会跟着磁场方向翻转。但磁畴翻转有"惯性"，跟不上磁场的快速变化，产生滞后。这个滞后就是磁滞损耗，把磁场能转化为热能。此外，涡流效应也会产生损耗。
常用材料：
铁氧体（锰锌、镍锌）：最常用的磁损耗材料。
羰基铁粉、铁硅铝粉。
六角晶系铁氧体。
特点：
主要和磁场作用。
低频效果好（磁损耗在低频就很显著）。
高频效果因材料而异。
铁氧体为什么是吸波的主力？ 铁氧体有几个独特优势：
磁导率高（相对磁导率几百到几千），阻抗容易和空气匹配。
磁损耗角正切大，吸收能力强。
电阻率高（绝缘体），不会产生大的涡流损耗（涡流损耗会导致反射而非吸收）。
可以做成各种形状（瓦、板、尖劈）。
2.3 两种损耗的配合
实际吸波材料很少只用一种损耗，而是介电损耗和磁损耗配合：
低频段：磁损耗主导（铁氧体）。
高频段：介电损耗主导（碳填充泡沫）。
铁氧体 + 碳泡沫的组合，就是利用了这个互补特性，覆盖从 30MHz 到 40GHz 的宽频段。
三、吸波材料的结构：从平板到尖劈
三、吸波材料的结构：从平板到尖劈
吸波材料的结构直接决定了性能。从简单到复杂，有几种典型结构。
3.1 单层平板：最简单但带宽窄
最简单的吸波材料就是一块有损耗的平板，贴在金属墙上。
工作原理： 电磁波进入平板后被损耗吸收。为了减少表面反射，平板表面阻抗要接近 377Ω。
局限：带宽窄。
对于单层平板，最佳吸收发生在厚度 t = λ/4 时（干涉原理）。此时进入平板的波在金属墙反射回来，经过 λ/2 路程，相位反转，和表面反射波抵消。
问题是：λ/4 的厚度在低频时太大了。30MHz 的波长是 10m，λ/4 就是 2.5m。做 2.5m 厚的平板，不现实。
所以单层平板只能在窄频段、较高频率使用。
3.2 多层结构：渐变阻抗
为了扩展带宽，用多层不同电磁参数的材料叠加。
原理： 从表面到金属墙，材料的阻抗逐渐变化（从接近 377Ω 逐渐降低）。每一层的阻抗和相邻层匹配，减少反射。同时每层都有损耗，逐渐吸收能量。
优点： 带宽比单层宽。 缺点： 厚度仍然较大，工艺复杂。
3.3 尖劈结构：暗室的主流
尖劈型吸波材料是暗室最常见的结构，形状像一排排金字塔或三角形柱。
为什么尖劈能宽带吸收？
尖劈的关键在于渐变结构：
尖端：很细，材料占比小，等效介电常数和磁导率接近空气，阻抗接近 377Ω。电磁波几乎不反射，顺利进入。
中部：从尖到根，材料占比逐渐增大，阻抗逐渐变化，电磁波"不知不觉"进入材料内部。
根部：材料占比最大，损耗最强，电磁波被充分吸收。
这种从空气到材料的渐变过渡，消除了阻抗突变，大幅减少了反射。同时，尖劈的高度提供了足够的吸收路径。
尖劈高度和频率的关系：
尖劈高度大约是最低吸收频率波长的 1/4 到 1/2：
频率越低，尖劈越高。这是暗室低频段成本高的根本原因——为了吸收 30MHz 的电磁波，尖劈要做 2~3m 高，非常占空间。
3.4 铁氧体瓦 + 尖劈复合结构：现代暗室的标准方案
纯尖劈结构在低频段需要太高（2~3m），暗室空间不够。现代暗室用铁氧体瓦 + 泡沫尖劈的复合结构解决这个问题。
铁氧体瓦的作用：
铁氧体瓦是烧结成的铁氧体平板，贴在墙上。它的磁损耗在低频段（30MHz~1GHz）非常强，厚度只需要 5~10mm 就能有效吸收低频电磁波。
铁氧体瓦解决了低频段需要厚尖劈的问题——用 5mm 的铁氧体瓦代替 2~3m 的尖劈。
泡沫尖劈的作用：
铁氧体瓦在高频段（>1GHz）效果变差（反射增大），所以在铁氧体瓦上再覆盖一层碳填充的泡沫尖劈，覆盖 1GHz~40GHz 的高频段。

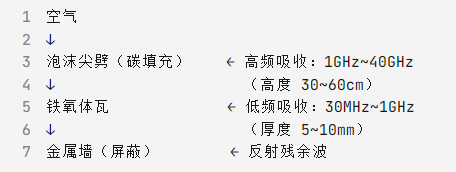

复合结构的分层：
这个组合用相对小的总厚度（约 0.5~0.7m）覆盖了 30MHz~40GHz 的宽频段，是现代暗室的标准方案。
四、暗室的完整内部构造拆解
四、暗室的完整内部构造拆解
了解了吸波材料，下面把暗室从内到外完整拆解一遍。
4.1 最内层：吸波材料
贴在墙壁和天花板上（地面不贴，后面解释）。
1. 铁氧体瓦
材料：锰锌铁氧体或镍锌铁氧体。
形状：方形瓦片（如 200mm×200mm×6mm）。
粘贴：用导电胶贴在金属墙上。
作用：吸收 30MHz~1GHz 的电磁波。
2. 泡沫尖劈
材料：聚氨酯泡沫 + 碳黑填充。
形状：三棱柱或四棱锥。
粘贴：固定在铁氧体瓦前面。
高度：30~60cm（取决于最低频率）。
作用：吸收 1GHz~40GHz 的电磁波。
4.2 中间层：金属屏蔽墙
吸波材料后面是金属屏蔽墙，是暗室的结构主体。
材料： 冷轧钢板，厚度 2~3mm。
结构：
焊接结构：钢板满焊，屏蔽效果好，主流方案。
拼装结构：螺栓连接，可拆卸，但屏蔽效果略差。
作用：
屏蔽外部电磁干扰（屏蔽效能 ≥ 100dB）。
为吸波材料提供安装基底。
反射残余电磁波（被吸波材料反复吸收）。
4.3 地面：金属反射面（不贴吸波）
这是暗室的特殊之处——地面不贴吸波材料，保留金属反射面。
为什么？
EMC 辐射测试标准（CISPR 16）要求模拟开阔场。开阔场有地面反射，暗室也要保留这个反射，测试结果才能和开阔场一致。
地面反射波和直射波在接收天线处叠加，产生特定的场强分布。这个分布是可以计算和校准的（NSA 校准）。
要求：
地面用钢板或铜板，平整。
导电连续，接缝焊接。
地面上方不要放吸波材料（除非是混响室）。
4.4 活动部件：转台和天线塔
1. 转台
位置：地面中心。
功能：EUT 放在上面，测试时 360° 旋转，找最大辐射方向。
要求：电机屏蔽（不能干扰测试）、承重满足 EUT。
2. 天线塔
位置：离 EUT 3m 或 10m。
功能：接收天线在 1~4m 高度升降，找最大接收高度。
要求：电机屏蔽、天线安装稳固。
4.5 穿板接口：暗室和外界的连接
暗室是封闭的，但需要和控制室连接，这些连接点必须处理好，不能漏屏蔽。
1. 电源穿板
电源线经过电源滤波器穿板。
滤波器外壳和屏蔽墙导电连接。
2. 信号穿板
用光纤传数据（光纤不传导电磁波，不影响屏蔽）。
或用屏蔽电缆加穿板滤波器。
3. 天线信号穿板
低损耗同轴电缆，专用穿板连接器。
4. 通风穿板
用截止波导通风板，波导孔径 < 最低频率半波长。
30MHz 半波长 5m，所以孔径一般 < 5cm。
5. 穿板孔密封
所有穿板孔用导电衬垫密封，保证屏蔽连续。
4.6 门：最大的活动接缝
暗室门是最大的活动部件，也是屏蔽最容易出问题的地方。
结构：
金属门体。
门框上贴铍铜簧片或导电橡胶衬垫。
门关闭时，簧片和门体紧密接触，保证导电连续。
要求：
簧片弹性好，接触电阻小。
定期清洁和检查。
气动或电动锁紧，保证压力均匀。
4.7 辅助设施
监控摄像头：屏蔽式，观察暗室内部。
照明：LED 灯，屏蔽处理，不引入干扰。
空调通风：通过波导通风板，温控（吸波材料怕热怕潮）。
烟感温感：吸波材料易燃，防火很重要。
五、电磁波在暗室里的"旅程"
五、电磁波在暗室里的"旅程"
现在把整个过程串起来，看一束电磁波在暗室里是怎么被"吸掉"的。
5.1 EUT 发出电磁波
被测设备（EUT）在暗室中心工作，向四周辐射电磁波。
5.2 直射波到达接收天线
一部分电磁波直接从 EUT 到接收天线，这是我们要测的信号。
5.3 打到地面的波
一部分电磁波打到金属地面，被反射。反射波也可能到达接收天线，和直射波叠加。这是标准允许的（模拟开阔场）。
5.4 打到墙壁的波（重点）
大部分电磁波打到墙壁和天花板上，这时候吸波材料开始工作：
第一步：进入材料（不反射）
电磁波首先遇到泡沫尖劈的尖端。尖端很细，阻抗接近空气，电磁波几乎不反射，顺利进入尖劈。
第二步：在尖劈中传播（渐变吸收）
电磁波沿着尖劈从尖端向根部传播。越往根部，材料占比越大，损耗越强。电磁波的能量逐渐被碳颗粒的介电损耗转化为热。
对于 1GHz 以上的高频波，在尖劈中就被吸收殆尽。
第三步：到达铁氧体瓦（低频吸收）
对于 30MHz~1GHz 的低频波，尖劈的吸收不够，波继续传播到达铁氧体瓦。铁氧体的磁损耗把低频波的能量转化为热。
第四步：残余波被金属墙反射
极少量残余波到达金属墙，被反射回来。反射波再次经过铁氧体瓦和尖劈，被进一步吸收。经过多次反射吸收，残余波能量微乎其微。
5.5 最终结果
打到墙壁的电磁波，经过尖劈 + 铁氧体瓦的吸收，反射回来的能量 < -17dB（即 < 2%）。暗室内部接近自由空间，测量准确。
六、关键性能指标：怎么算"吸得好"？
六、关键性能指标：怎么算"吸得好"？
吸波材料的性能用几个指标衡量。
6.1 反射损耗（RL）
反射损耗表示材料对电磁波的反射程度：
RL = -20 × log|Γ| (dB)
Γ 是反射系数。
RL = 0dB：全反射。
RL = -20dB：反射 10%，吸收 90%。
RL = -40dB：反射 1%，吸收 99%。
暗室要求：30MHz~1GHz 反射损耗 ≤ -17dB（吸收 ≥ 98%）。
6.2 频率范围
吸波材料有效的吸收频段。复合结构覆盖 30MHz~40GHz。
6.3 功率容量
材料能承受的最大功率。辐射抗扰度测试时场强高，吸波材料要能承受不损坏。
要求 > 1W/cm²，高功率暗室要求更高。
6.4 防火
泡沫吸波材料是有机物，有火灾风险。要求 UL94 V-0 级阻燃。
七、常见疑问解答
七、常见疑问解答
7.1 为什么地面不贴吸波材料？
因为辐射测试标准要求模拟开阔场，开阔场有地面反射。暗室保留金属地面，就是为了和开阔场一致。如果地面也贴吸波，测试结果会和标准不一致。
7.2 为什么尖劈是金字塔形而不是平板？
金字塔形的渐变结构能实现阻抗从空气到材料的平滑过渡，减少反射。平板的阻抗突变大，反射强。尖劈的宽带吸收效果远好于平板。
7.3 为什么要铁氧体瓦+尖劈组合，不能只用一种？
因为单一材料不能覆盖宽频段：
铁氧体瓦：低频好、高频差。
泡沫尖劈：高频好、低频差（低频需要太厚）。
组合起来覆盖 30MHz~40GHz，且总厚度可控。
7.4 吸波材料会发热吗？
会。吸波材料把电磁能转化为热，所以会发热。一般辐射骚扰测试功率小，发热不明显。但辐射抗扰度测试场强高（几十 V/m），吸波材料会明显发热，需要空调散热。
7.5 吸波材料能用多久？
正常使用 10~20 年。但要注意防潮（潮湿降低性能）、防高温（>80℃ 老化）、防火、防机械损伤。
总结
总结
电波暗室"吸掉"电磁波，靠的是复合吸波材料 + 渐变结构 + 双重损耗机制。
吸波原理：
阻抗匹配：尖劈渐变结构让表面阻抗接近空气，电磁波不反射，顺利进入。
介电损耗：碳颗粒把电场能转化为热（高频段）。
磁损耗：铁氧体把磁场能转化为热（低频段）。
内部构造（从外到内）：
泡沫尖劈（碳填充）——高频吸收（1GHz~40GHz）。
铁氧体瓦——低频吸收（30MHz~1GHz）。
金属墙——屏蔽 + 反射残余波。
地面保留金属反射面——模拟开阔场。
关键指标： 反射损耗 ≤ -17dB，频率 30MHz~40GHz，功率容量 > 1W/cm²。
暗室的吸波设计是电磁学和材料学的精妙结合。理解了"阻抗匹配 + 损耗吸收"的原理，你就理解了为什么暗室要贴那些黑色尖劈，以及它们是怎么让电磁波"有来无回"的。
