SEA功能区与用户界面
一、三个功能区（Ribbon）概述
HyperWorks 2026将SEA功能组织为三个功能区（Ribbon）：Model、Tools和Analyse。每个功能区承担SEA工作流中的特定阶段任务，三者协同覆盖从建模到求解再到后处理的完整流程。
这种基于功能区的界面设计遵循了HyperWorks 2026的统一交互范式，使用户能够在熟悉的环境中快速上手SEA分析。三个功能区按工作流顺序排列，用户通常从Model开始，经过Tools处理，最终在Analyse中求解和查看结果。
1. Model功能区
Model功能区是SEA建模的主要工作区域，包含了创建SEA模型所需的全部工具。该功能区按照建模流程组织工具组：Materials（材料定义）、Damping（阻尼设置）、Elements（单元创建）、Subsystems（子系统生成）、Junctions（连接定义）、Excitations（激励施加）和Loadsteps（载荷步管理）。
每个工具组内的工具按功能细分，例如Elements工具组中包含结构单元（Beam/Pipe/Plate/Shell）和声学单元（Ac_duct/Ac_layer/Ac_space/Ac_SIF）的创建工具。用户可以根据建模需要选择相应的工具，系统会自动引导完成创建过程。

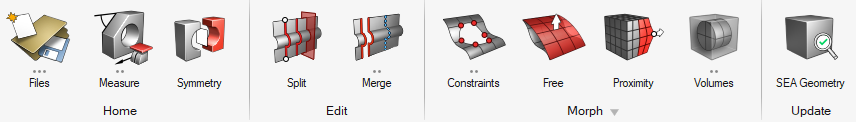

2. Tools功能区
Tools功能区提供了SEA模型的几何处理和辅助工具。主要功能包括：Split（分割子系统，将一个子系统拆分为多个）、Merge（合并子系统，将多个子系统合并为一个）、Morph（形态变换，调整几何形状）、SEA Geometry（SEA几何更新和管理）等。
Tools功能区还包含声学处理相关的工具，如Noise Control Treatment（NCT）定义和Automatic Cavity（自动空腔生成），这些功能将在后续文章中详细介绍。Tools功能区的工具通常在Model功能区完成基本建模后使用，用于优化和调整模型结构。

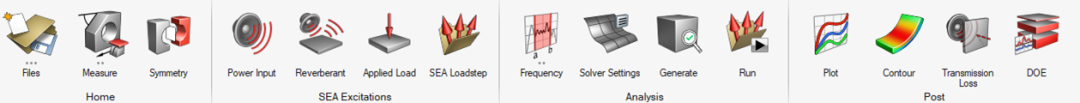

3. Analyse功能区
Analyse功能区是SEA分析的求解和后处理入口。主要功能包括：Solve（启动SEAM求解器）、Plot Manager（绘图管理器，用于创建和查看各种结果图表）、Diagnostics（诊断工具，用于检查模型质量和分析结果）、Derived Response（导出响应量计算）等。
Analyse功能区还集成了DOE（Design of Experiments）和Optimization工具，支持基于SEA模型的设计空间探索和参数优化。这些高级功能使用户不仅能分析当前设计，还能自动搜索最优设计方案。

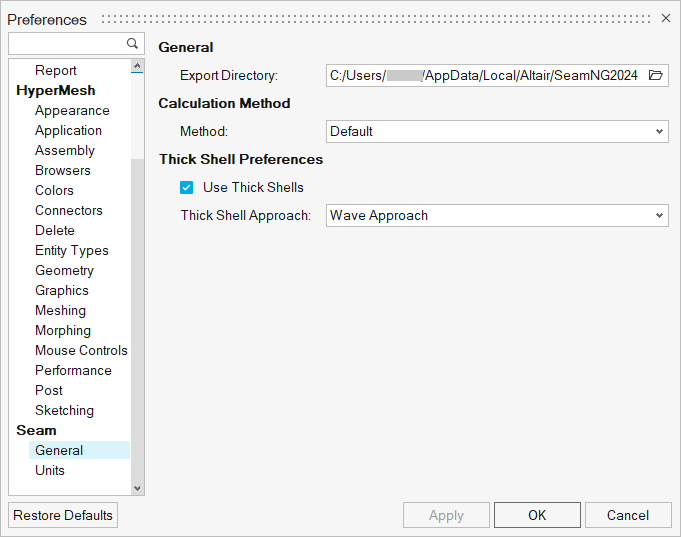

二、SEAM偏好设置
HyperWorks 2026为SEAM求解器提供了专门的偏好设置（Preferences）面板，允许用户配置求解器行为和单位系统。偏好设置分为四个主要类别。
偏好设置中的Calculation Method选项对分析结果有显著影响。不同的耦合损耗因子计算方法适用于不同的结构类型和频率范围。对于常见的平板连接，波传播法（Wave Approach）通常是首选；对于复杂连接结构，导纳法（Mobility Approach）可能更合适。
工程实践提示：在开始建模之前，首先设置好Units偏好。SEAM支持多种单位系统，但所有输入数据必须与所选单位系统一致。如果在建模中途更改单位系统，已有的输入数据可能需要手动转换。
三、支持的文件格式
HyperWorks 2026的SEA模块支持多种文件格式，用于模型导入/导出和数据交换。

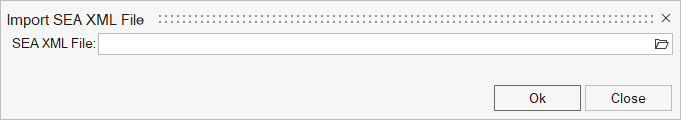

SEA XML格式是HyperWorks 2026 SEA模块的主要交换格式。通过导入SEA XML文件，用户可以快速加载已有的SEA模型，包括所有子系统、连接、激励和载荷步定义。这对于模型复用和团队协作非常有用。
四、用户界面与可视化

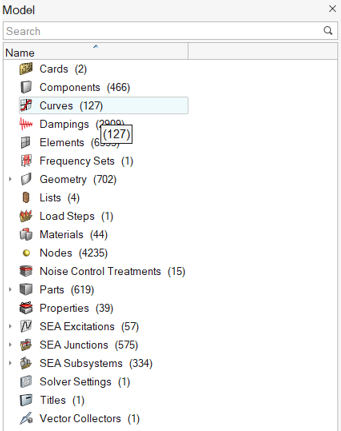

1. Model Browser
Model Browser（模型浏览器）是SEA用户界面的核心组件。它以树形结构展示模型中的所有SEA实体，包括材料、阻尼定义、单元、子系统、连接、激励和载荷步。用户可以在浏览器中选择、编辑、显示/隐藏各类实体，是模型管理的主要交互界面。
Model Browser支持右键菜单操作，提供快速访问常用功能的途径。例如，右键点击子系统可以编辑其属性、查看模态密度曲线、检查连接关系等。浏览器中的实体可以按类型分组显示，也可以按用户自定义的分组方式组织。

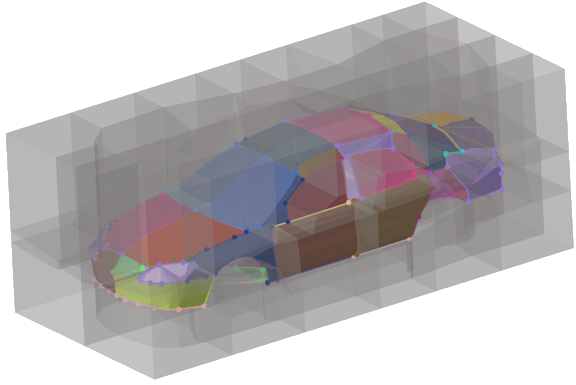

2. 可视化实体（Visualize Entities）
HyperWorks 2026提供了强大的可视化功能，使用户能够图形化地查看和验证SEA模型。可视化实体功能支持以下操作：
1.几何显示
：在图形窗口中显示SEA单元和子系统的几何形状，支持着色、透明度调节和标注 2.连接可视化
：高亮显示子系统之间的连接关系，用不同颜色 区分连接类型 3.激励标注
：在图形中标注激励施加位置和方向，直观展示能量输入点 4.结果可视化
：在求解后，用颜色云图显示各子系统的能量水平，红色代表高能量，蓝色代表低能量
可视化功能对于模型验证至关重要。通过可视化，用户可以快速发现建模错误，如遗漏的连接、错误的激励位置、不合理的子系统划分等。建议在每次重大模型修改后都进行可视化检查。
五、对称工具与工作流程
1. 对称工具（Symmetry Tool）
HyperWorks 2026的SEA模块提供了对称工具（Symmetry Tool），支持利用结构对称性简化建模工作。对于具有对称面（如左右对称的汽车车身）的结构，用户只需建模一半结构，然后通过对称工具自动生成对称部分的子系统、连接和激励。
对称工具支持镜像对称和旋转对称两种模式。镜像对称适用于左右对称结构，旋转对称适用于轴对称结构（如圆柱形管道、圆形舱体）。使用对称工具可以大幅减少建模工作量，同时保持模型的物理一致性。
2. 完整工作流程
综合以上介绍，HyperWorks 2026 SEA分析的完整工作流程可以总结为以下步骤。
注意事项：步骤3（可视化检查）经常被用户忽略，但它是确保模型质量的关键环节。建议在导入几何后、创建子系统后、定义连接后各进行一次可视化检查，及时发现并修正建模错误。
以上工作流程不是严格线性的，用户可以根据需要在各步骤之间迭代。例如，在后处理阶段发现某个子系统的能量异常高，可能需要回到建模阶段检查该子系统的连接和阻尼设置，修正后重新求解。HyperWorks 2026的集成环境使得这种迭代分析高效便捷。
