EMC 整改第一步：区分共模噪声和差模噪声
原因很简单：共模噪声和差模噪声的产生机理、传输路径、滤波方式完全不同。 不区分清楚就动手，等于蒙着眼睛打靶。
一、什么是共模，什么是差模？
在两根电源线（V+ 和 GND，或 L 和 N）上，噪声有两种传播方式。
1.1 差模噪声（Differential Mode, DM）
差模噪声是在两根电源线之间传输的噪声。V+ 上的噪声和 GND 上的噪声大小相等、方向相反。
电流回路： V+ → 负载 → GND → 电源内部 → V+。噪声电流在两根线之间形成闭合回路。
直观理解： 两根线，一根推一根拉，噪声在两根线之间"来回跑"。
特点：
回路面积小（取决于两根线的距离）。
频率相对较低（主要在 MHz 以下）。
主要来自电源内部的开关电流、纹波电流。
用 X 电容和差模电感滤除。
1.2 共模噪声（Common Mode, CM）
共模噪声是在两根电源线与大地之间传输的噪声。V+ 和 GND 上的噪声大小相等、方向相同。
电流回路： V+ 和 GND → 寄生电容 → 大地 → 电源 → V+ 和 GND。噪声电流通过对地的寄生电容流回大地。
直观理解： 两根线一起推或一起拉，噪声"整体"相对于大地波动。
特点：
回路面积大（要经过大地），辐射和传导能力强。
频率范围宽（几百 kHz 到几百 MHz）。
主要来自开关节点的高 dv/dt 通过寄生电容耦合。
用共模电感和 Y 电容滤除。

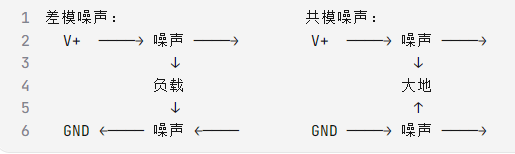

1.3 一张图记住区别
差模：噪声在两根线之间。 共模：噪声在两根线和大地之间。
二、为什么要区分共模和差模？
2.1 滤波方式完全不同
这是最关键的原因。两种噪声用的滤波器件和接法完全不同：
差模滤波：
X 电容：并联在两根电源线之间（V+ 和 GND 之间）。
差模电感：串联在电源线中（一根线串一个电感，或两根各串一个独立电感）。
共模滤波：
共模电感：两个绕组分别串在两根线上，绕在同一磁芯。
Y 电容：两根线分别通过电容接机壳地。
如果用错了：
用共模电感滤差模 → 共模电感对差模几乎无阻抗，没用。
用 X 电容滤共模 → X 电容两端电压相同，充不上电，没用。
用 Y 电容滤差模 → Y 电容只接了一根线到地，差模电流不经过它，没用。
所以，不区分共模差模，加再多器件也是白搭。
2.2 噪声来源不同
差模噪声主要来自电源内部的脉冲电流（MOS 开关、输入电容充放电）。
共模噪声主要来自开关节点的高 dv/dt 耦合到电源线。
知道了来源，才能从源头降低噪声，而不是只靠滤波。
2.3 超标频段不同
差模噪声主要在低频段（150kHz~几 MHz）。
共模噪声从低频到高频都有，中高频段（>1MHz）主要是共模。
看超标频段也能粗略判断噪声类型。
三、如何区分共模和差模噪声？
这是整改的第一步，也是最关键的一步。以下是几种实用的判断方法。
3.1 方法一：加 Y 电容测试（最快、最常用）
在电源线和地之间加一个 Y 电容（通常 2.2nF，安规电容），测一下噪声变化。
原理：
Y 电容是线-地之间的电容，只对共模噪声有泄放作用（共模噪声通过 Y 电容流到地）。
差模噪声是线-线之间的，Y 电容对它没有作用。
结果判断：
噪声明显下降（>3dB）：共模噪声为主。Y 电容给共模噪声提供了泄放路径。
噪声无变化：差模噪声为主。Y 电容对差模无效。
噪声略下降（1~3dB）：共模和差模都有，共模占一部分。
优点： 简单、快速、现场就能做。 缺点： 只能判断主次，不能精确知道各占多少。
注意： Y 电容要接在共模电感之后（负载侧），否则可能被共模电感挡住。测试时直接在电源入口的线和地之间加。
3.2 方法二：断开保护地（PE）
如果设备有保护接地（三芯插头的 PE），断开 PE，测一下噪声变化。
原理：
共模噪声通常通过 PE 和 Y 电容泄放。断开 PE，共模噪声没了泄放路径，噪声会升高。
差模噪声和 PE 无关，断开 PE 不影响。
结果判断：
噪声升高：共模噪声为主。
噪声无变化：差模噪声为主。
注意： 断开 PE 有安全风险，只在测试时做，测试完恢复。
3.3 方法三：共模/差模分离器（最精确）
用专门的共模/差模分离器（Mode Separator），把电源线的噪声分解成共模和差模分量，分别测量。
原理： 分离器内部用变压器和电阻网络，把两根线上的信号分成共模（V+ + GND）和差模（V+ - GND）分量。
优点： 精确，每个频点都能看到共模和差模各占多少。 缺点： 设备贵，不是每个实验室都有。
如果有这个设备，强烈建议用，它能直接告诉你"在 3MHz 处共模 60dBμV、差模 40dBμV"这种精确信息。
3.4 方法四：电流钳测两根线
用电流钳分别测两根电源线的电流，然后：
共模电流 = (I1 + I2) / 2
差模电流 = (I1 - I2) / 2
如果两根线的电流同相（相加增大），就是共模；如果反相（相消），就是差模。
这个方法需要电流钳和示波器或频谱仪，适合有一定设备条件的情况。
3.5 方法五：看超标频段（粗略判断）
如果没有设备，可以根据经验从超标频段判断：
<1MHz 超标：差模噪声为主（开关电源基频和低次谐波）。
>1MHz 超标：共模噪声为主（开关 dv/dt 耦合）。
全频段超标：共模和差模都有。
这只是经验值，不绝对。有的差模谐波能到几十 MHz，有的共模在几百 kHz 就超标。最终还是要靠方法一到四确认。

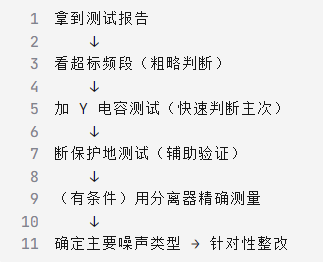

3.6 判断流程总结
四、共模噪声的产生与抑制
4.1 共模噪声怎么产生的？
共模噪声的根源是开关节点的高 dv/dt。
开关电源中，MOS 管开关时，开关节点（SW）电压在 0V 和 Vin 之间快速跳变，dv/dt 可达几 V/ns。这个快速变化的电压通过寄生电容耦合到电源线和地，产生共模噪声。
主要耦合路径：
MOS 管漏极对散热片/机壳的寄生电容。 SW 节点的高 dv/dt 通过 MOS 漏极和散热片之间的寄生电容耦合到机壳，再到电源线。
变压器初次级寄生电容（隔离电源）。 初级 SW 节点的 dv/dt 通过变压器初次级间的寄生电容耦合到次级，再从输出线传出去。
SW 节点对地的寄生电容。 PCB 上 SW 铜皮对地平面有寄生电容，dv/dt 耦合到地。
电源线对大地的寄生电容。 电源线和大地之间的寄生电容让共模电流流回大地，形成回路。
共模电流回路： SW → 寄生电容 → 机壳/大地 → 电源线寄生电容 → 电源线 → LISN → 电源。这个回路面积大，辐射和传导都强。
4.2 共模噪声的抑制措施
1. 从源头降低 dv/dt
增大栅极电阻：减慢开关速度，降低 dv/dt。注意平衡效率。
加 RC/RCD snubber：吸收振铃，降低高频 dv/dt。
减小 SW 铜皮面积：减小对地寄生电容。
变压器加屏蔽绕组（隔离电源）：减小初次级寄生电容。
2. 切断耦合路径
MOS 管和变压器加屏蔽罩：接机壳地，减少电场耦合。
优化布局：SW 节点远离电源线和接口。
3. 加共模滤波器
共模电感：串在电源线中，对共模电流呈现高阻抗。
Y 电容：电源线接机壳地，给共模电流提供泄放路径。
4. 改善接地
机壳可靠接地。
Y 电容接机壳地，接地阻抗低。
完整地平面。
4.3 共模滤波器设计
共模电感选型：
电感量：根据最低抑制频率，Z = 2πfL > 1kΩ。
额定电流：大于最大工作电流 × 1.5（防饱和）。
看阻抗-频率曲线。
Y 电容选型：
容量：1nF~4.7nF（受漏电流限制）。
安规 Y 电容。
接共模电感之后，接机壳地。
五、差模噪声的产生与抑制
5.1 差模噪声怎么产生的？
差模噪声主要来自电源内部的脉冲电流。
开关电源工作时，输入电流是脉冲状的（特别是反激、Boost 等断续导通模式）。这个脉冲电流含有丰富的谐波，通过电源线传出去，就是差模噪声。
主要来源：
MOS 管的脉冲电流：开关管导通时的电流脉冲。
输入电容的充放电：输入电容在开关周期内充放电，产生纹波电流。
整流二极管的反向恢复：二极管关断时的反向恢复电流，高频、大幅值。
负载的脉动电流。
差模电流回路： V+ → 电源线 → 负载 → GND → 电源线 → 电源。回路面积取决于两根线距离。
5.2 差模噪声的抑制措施
1. 从源头减小脉冲电流
增大输入电容：平滑输入电流，减小纹波。
连续导通模式（CCM）：比 DCM 输入电流脉动小。
有源功率因数校正（APFC）：让输入电流跟随电压，减小谐波。
2. 加差模滤波器
X 电容：并联在两根电源线之间，滤差模。
差模电感：串联在电源线中，对差模电流高阻抗。
3. 利用共模电感的漏感
共模电感有一定的漏感（共模电感量的 0.5%~2%），漏感对差模电流呈现电感特性。如果差模噪声不大，利用漏感 + X 电容就能滤差模，不需要额外差模电感。
5.3 差模滤波器设计
X 电容选型：
容量：0.1μF~1μF。
安规 X2 电容。
差模电感选型：
电感量：几十 μH 到几百 μH。
饱和电流大于最大输入电流。
低 DCR。
六、完整的电源 EMI 滤波器

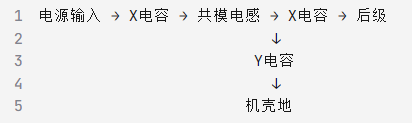

实际应用中，共模和差模噪声同时存在，需要组合滤波：

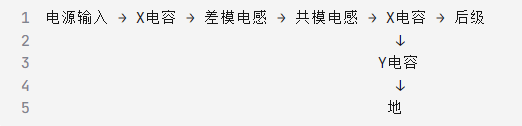

如果差模噪声大，加差模电感：
元件顺序说明：
X 电容在共模电感两侧，配合漏感滤差模。
共模电感在中间，滤共模。
Y 电容在共模电感之后（负载侧），泄放共模噪声到机壳地。
差模电感在最前面（如果需要），滤差模。
七、实战：判断与整改案例
案例一：低频段传导超标
现象： 150kHz~1MHz 超标 8dB。
判断：
频段：低频，可能差模。
加 Y 电容：噪声无变化 → 确认差模为主。
查电源：反激电源 65kHz，超标是其谐波。
整改：
源头：增大输入电容（47μF→100μF）。
滤波：加 X 电容（0.47μF）+ 差模电感（100μH）。
结果：低频噪声下降 12dB，通过。
案例二：高频段传导超标
现象： 5~20MHz 超标 10dB。
判断：
频段：高频，可能共模。
加 Y 电容：噪声下降 7dB → 确认共模为主。
近场扫描：MOS 和 SW 节点最响。
整改：
源头：增大栅极电阻（10Ω→22Ω），加 RC snubber。
滤波：加共模电感（5mH）+ Y 电容（2.2nF）。
接地：Y 电容接机壳地。
结果：高频噪声下降 15dB，通过。
案例三：全频段超标
现象： 150kHz~30MHz 超标 5~10dB。
判断：
加 Y 电容：高频下降，低频不变。
结论：低频差模 + 高频共模混合。
整改：
加完整滤波器：X 电容 + 共模电感 + X 电容 + Y 电容。
优化电源布局，减小回路面积。
结果：全频段下降 10~15dB，通过。
八、常见错误
1. 不区分就加滤波器。 加了一堆器件，不知道滤的是哪种噪声，效果差。
2. 用错器件。 用共模电感滤差模、用 X 电容滤共模，完全没用。
3. Y 电容接信号地。 应该接机壳地。接信号地把共模噪声引到内部。
4. 只加共模电感不加 X 电容。 差模噪声滤不掉。
5. 只加 X 电容不加共模电感。 共模噪声滤不掉。
6. 不看频段判断。 凭感觉猜噪声类型，不准。
7. 测试时 Y 电容位置不对。 加在共模电感前，效果不明显，误判为差模。要加在共模电感后（负载侧）。
九、总结
EMC 整改的第一步，也是最重要的一步，是区分共模噪声和差模噪声。
核心区别：
差模噪声：在两根电源线之间传输。用 X 电容 + 差模电感滤。
共模噪声：在电源线和大地之间传输。用共模电感 + Y 电容滤。
判断方法：
加 Y 电容测试（最快）：噪声下降是共模，不变是差模。
断保护地测试（辅助）：噪声升高是共模。
共模/差模分离器（最精确）：分别测两种分量。
看频段（粗略）：<1MHz 差模为主，>1MHz 共模为主。
整改原则：
先确定噪声类型。
从源头降低噪声（布局、dv/dt、输入电容）。
针对性加滤波器（共模用共模电感+Y电容，差模用X电容+差模电感）。
改善接地。
记住：共模用电感+Y电容，差模用电感+X电容。 先分清，再动手，整改才能事半功倍。
区分共模差模是 EMC 整改的基本功。掌握了这一点，你就不会再"蒙着眼睛打靶"，而是有的放矢、精准整改。
