位错攀移静态回复离散位错动力学模拟

52分钟前浏览0

关键词:离散位错动力学;位错攀移;静态回复;空位输运;纯铁;回复定律

一、文章简要介绍

位错密度和它的移动能力,直接决定金属的屈服强度、延展性和抗蠕变性能。热加工、回火、固溶退火这类热机械处理都会在高温下让位错密度下降,这个过程叫静态回复。问题在于,静态回复的控制机制一直有争议:孤对空位、保守攀移、管扩散都有人提,回复定律该写成什么形式也没有定论。这篇发表在npj Computational Materials上的工作(DOI:10.1038/s41524-022-00790-y),用带攀移能力的离散位错动力学(DDD)模拟纯α-Fe的静态回复,用模拟数据反推出修正的回复定律,再拿实验数据核对。

二、DDD模拟方法与模型

DDD这边沿用常规的节点(nodal)框架来描述位错滑移的动力学和运动学,每个位错段受的力用基于FFT的方法求解。攀移能力是这套框架的重点:作者在位错段之间引入割阶(jogs),让刃型位错和混合型位错都能攀移,同时不破坏各段自己的滑移面。

空位输运被当成反应-扩散问题处理:空位浓度按连续性方程演化,扩散率由迁移能、迁移熵和前因子共同决定,吸收体强度按位错段邻近关系自洽分配到有限差分网格上;流项里还带上缺陷与应变场的相互作用(空位弹性偶极张量)。每个段心部的平衡浓度由作用在段上的力学力决定,攀移力写成Fc=σ·b×t,攀移速度再由局部空位密度给出,空位吸收带来的渗透效应自然包含在解里。DDD参数取形成能1.95 eV、迁移能0.67 eV、激活能2.62 eV、自扩散前因子3.3×10⁻⁶ m²/s、原子体积1.18×10⁻²⁹ m³,空位偶极张量−0.7δij,都与文献值对得上。

初始位错网络分三类:标准网络大致均匀、不含几何必要分量;异质网络在加载时人为压低位错迁移率,让位错集中到某些平面区域,模拟位错墙的形成;极化网络则在同样的平面上加一排周期位错,模拟低角度晶界,网络里因此带上几何必要位错。为了覆盖不同密度,模拟盒分别取约250 nm(对应10¹⁵ m⁻²量级)、500 nm(约10¹⁴ m⁻²)和1.5 μm(约10¹³ m⁻²)。生成完结构后,在零应力下做静态退火,温度取300到500°C,空位输运速率随温度变化。

三、关键结果与发现

位错密度一开始掉得很快,主因是位错偶极子湮灭。偶极子是一对Burgers矢量部分或完全相反、又落在平行滑移面上的位错,靠滑移没法湮灭。退火一旦激活攀移,两个位错会互相攀移靠近,直到进入同一滑移面完成湮灭。每次湮灭之后,网络往往靠滑移明显松弛,密度曲线因此出现一段段突变;这个温度区间里滑移比攀移快好几个数量级,所以单个结构的密度下降呈台阶状,台阶之间靠逐步攀移缓慢回复。

回复速率随附近偶极子被消耗而逐渐下降,曲线斜率慢慢变平;把时间取对数后,过了起始段基本呈线性,这与冷加工金属退火的实验趋势一致。温度的影响可以用扩散率归一:把时间按扩散率重标后,300、365、435、500°C的回复曲线塌缩成一条几乎重合的主曲线,说明时间尺度由扩散控制。初始密度越高回复越快;含几何必要位错的极化网络回复明显慢于非极化网络,因为这些位错没法互相湮灭,得迁移到别处才行(对应真实材料里的亚晶长大,周期边界下这部分位错基本不回复);异质排列并不会加快回复,甚至还略慢一点。

把模拟结果和既有回复定律放在一起比,问题就露出来了:经典推导在攀移速度里把指数项做了线性化,得到r正比于ρ²;但回复温度下μb⁴/kT的量级在10到50 nm,密度超过10¹⁴ m⁻²时大部分位错间距都小于这个尺度,攀移速度远高于线性化预测,二次定律因此明显低估早期回复。作者保留指数形式、按偶极子等间距和随机分布两种情形重新推导,拟合标准结构得到系数κ1约6.1、κ2约0.58;在10¹⁵ m⁻²这种冷加工态密度下,新定律自然给出对数型回复,与实验观察对上。

再把修正定律和冷加工纯铁的硬化回复实验数据逐温度对比,用考虑低温管扩散的等效扩散率Deff=Dv+ρb²Dp,五个温度的数据都落在定律曲线附近。这也支持一个判断:纯金属的静态回复由攀移主导。

来源:320科技工作室
材料控制有限差分
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-10-24
最近编辑:52分钟前
320科技工作室
硕士 | 结构工程师 微❤️ CAE320
获赞 243粉丝 448文章 516课程 0
点赞
收藏
作者推荐

铁基粉末高速压制PFC3D仿真

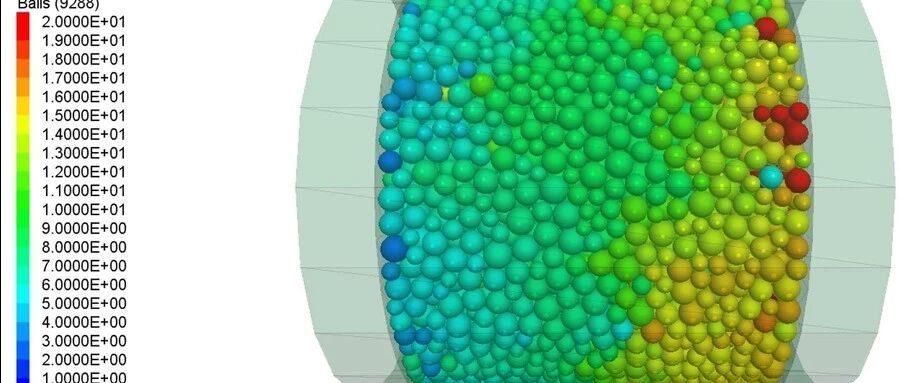

关键词:离散元;PFC3D;高速压制;力链;颗粒流模拟一、文章简要介绍粉末冶金里,高速压制能在很短时间里把金属粉末压成高密度坯体,效率高、成本低,但压制过程中的颗粒运动、应力波传播和密度不均一直不太好观察,因为整个过程只有几百微秒,实验手段很难看清内部。这篇文章换了个思路:既然粉末本身就是离散的颗粒体系,那就用离散元来描述。作者以铁基粉末为对象,用 PFC3D 6.0 建立了与分离式霍普金森压杆(SHPB)实验一致的颗粒流模型,把高速压制全过程算了出来,从颗粒运动、应力波传播、力链形成到颗粒间接触力,一层层拆开看(DOI:10.1038/s41598-025-16691-1)。二、PFC3D 建模与接触模型(重点)先说模型怎么建。PFC3D 里颗粒被当作刚性球,但允许在接触处重叠,靠重叠量来算接触力,所以不需要事先定义宏观本构,只要给出粒径、刚度、摩擦这些细观参数就行。作者用的是线性平行黏结接触模型:法向是弹簧加阻尼器,切向是弹簧加阻尼器再加一个滑块,这样既能传力也能传力矩,颗粒之间还能转动。刚度和阻尼系数按 Hertz 接触理论反算,法向刚度由等效弹性模量、等效曲率半径和参考间隙决定,切向刚度再按泊松比换算。具体到模型:在直径 16 mm、高 12.96 mm 的圆柱里随机生成 9288 个球形颗粒,粒径在 0.25 到 0.45 mm 之间均匀分布,初始孔隙率 0.32。加载前先用伺服控制施加 10 kPa 的围压和预压,把颗粒压实到动能接近零,模拟真实的布料状态。接触取线性模型,摩擦系数 0.5;粉末密度 7850 kg/m³,弹性模量 200 GPa。加载波形是单周期正弦波,幅值 5 m/s、频率 20 kHz,作用时间 50 微秒正好一个完整周期,保证是一次冲击而非反复激励,总仿真时长 0.4 ms。SHPB 的撞击杆与入射杆用 18Ni 高强钢,屈服强度 2 GPa。三、PFC3D 仿真结果与分析模型靠不靠谱,先看波形。作者把仿真得到的入射、反射、透射波形和 SHPB 实测波形做了对比,两者趋势基本一致;透射波呈锯齿状上升,这是因为颗粒逐层排列、应力波一层层传递造成的。这说明模型可以复现真实的动态压制过程,后面基于它的细观分析才有意义。接下来看内部。加载初期,试样右端(加载端)的颗粒先获得速度,而此时颗粒间隙还比较大,扰动传不远,所以只有靠右的颗粒有较高速度。随着压制推进,速度云图上出现明显的剪切带,剪切带形状会从一字形逐步演变成不规则的锯齿形。剪切带内部的颗粒排列与周围不同,密度也随之不同;如果剪切带发展得不均匀,就会破坏坯体密度的均匀性。作者还观察到颗粒速度在近模壁区域比中心区域更高。从细观上解释有两方面:一是颗粒堆积方式的差异,靠模壁的颗粒高速碰撞、把空气排得更干净,堆积更密实;二是孔隙分布不同,壁面附近颗粒运动快、排气充分、孔隙率低,而内部区域颗粒运动慢、空气排出困难、孔隙率相对偏高,于是整个坯体出现孔隙分布不均。力链是颗粒体系里传递载荷的骨架,也是这篇文章的重点之一。加载刚开始时,力链以弱链为主;随着压制进行,强力链逐渐增多、弱链减少,右端颗粒接触得更紧,强链先出现在右端,再不断向左扩展,强链周围还伴着大量弱链。等到冲击波消失,力链随之减少,分布也趋于均匀。作者把不同时刻的力链网络都画了出来,可以直观看到载荷是怎么一层层往左传的。来源:320科技工作室
