SolidWorks建模练习(135):铝合金罩子

51分钟前浏览0

最终结果如下图所示:

方法:

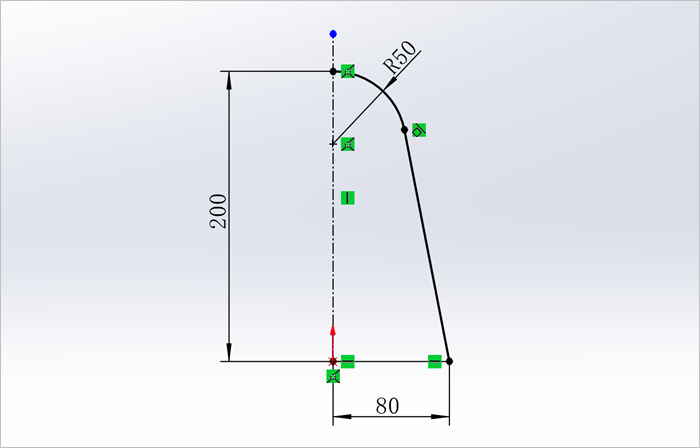

1.点击草图绘制,选择前视基准面作为草图平面,绘制如下图所示的草图。

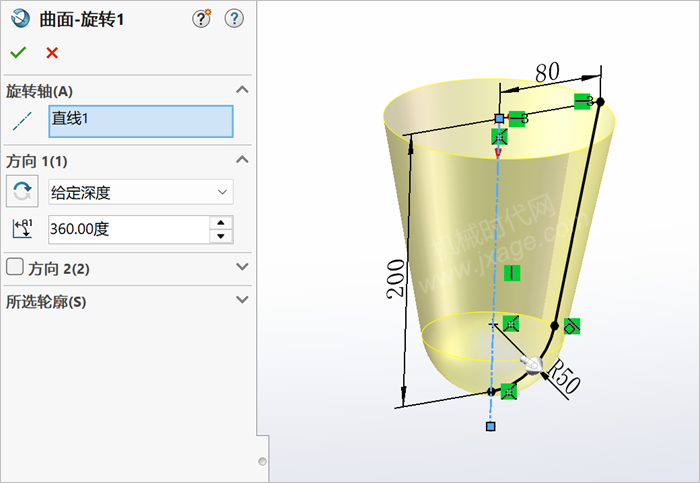

2.点击“插入”-“曲面”-“旋转曲面”,选择上一步创建的草图作为旋转截面,点击勾号完成。

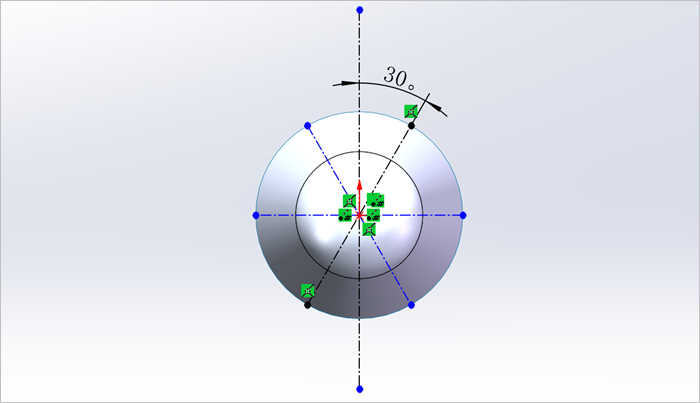

3.点击草图绘制,选择上视基准面作为草图平面,绘制如下图所示的草图。

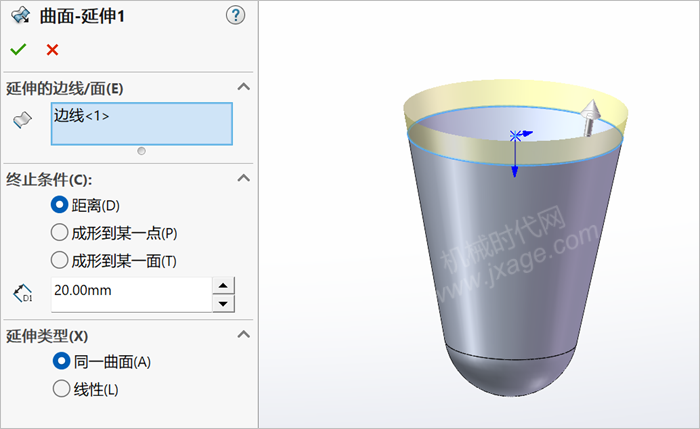

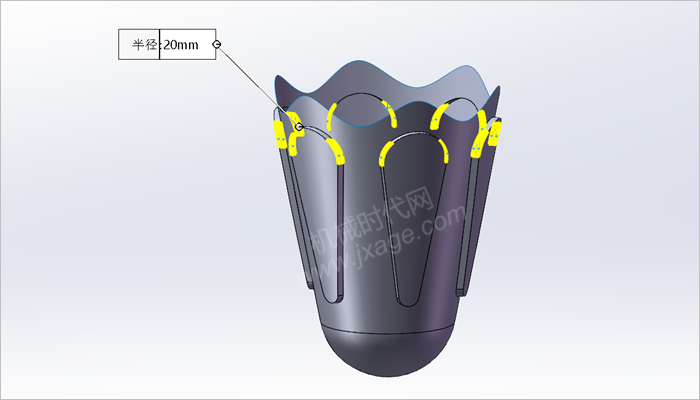

4.点击“插入”-“曲面”-“延伸曲面”,选择下面的蓝色边线,延伸20mm,如下图所示,点击勾号完成。

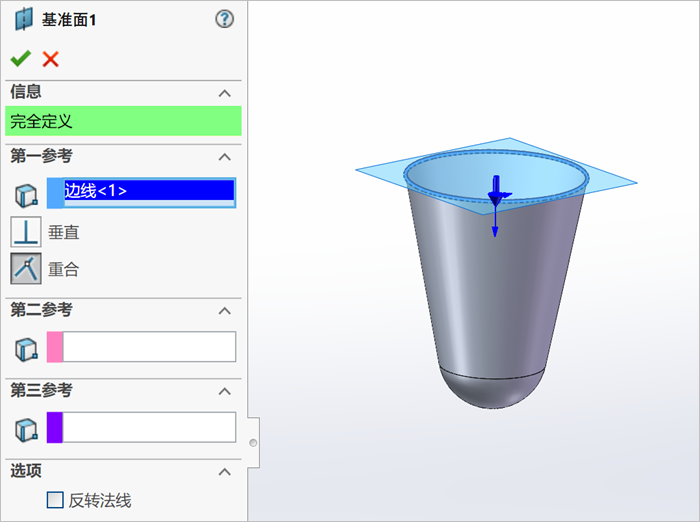

5.创建基准平面。

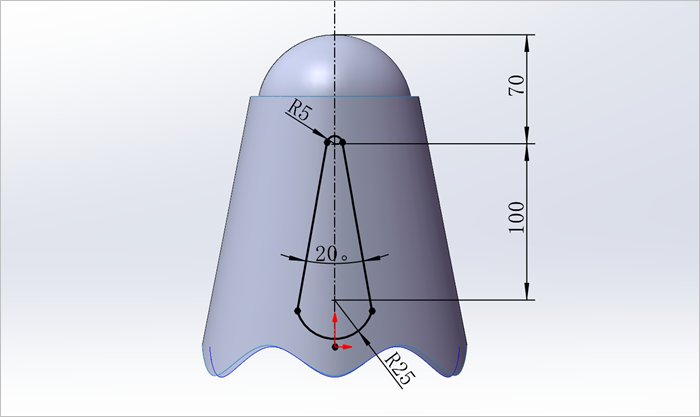

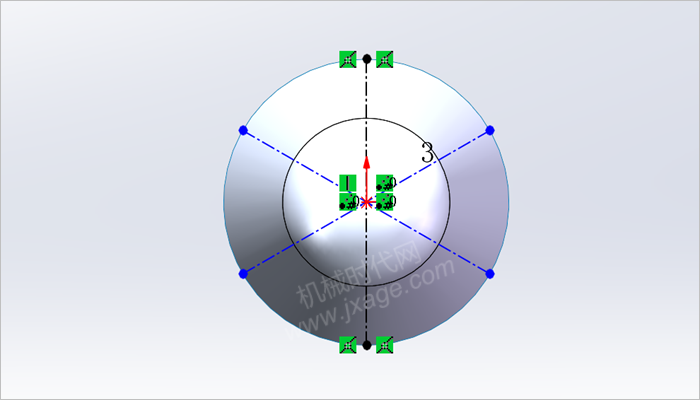

6.点击草图绘制,选择上一步创建的基准面作为草图平面,绘制如下图所示的草图。

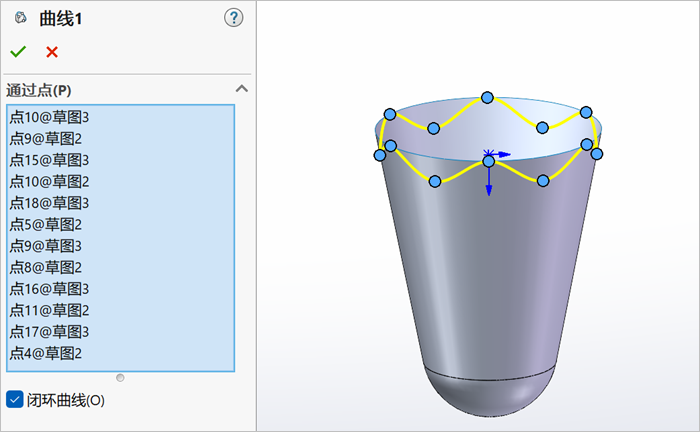

7.点击“曲线”-“通过参考点的曲线”,依次选择下图所示的蓝色点,勾选“闭环曲线”选项,完成曲线的创建。

点击勾号完成。

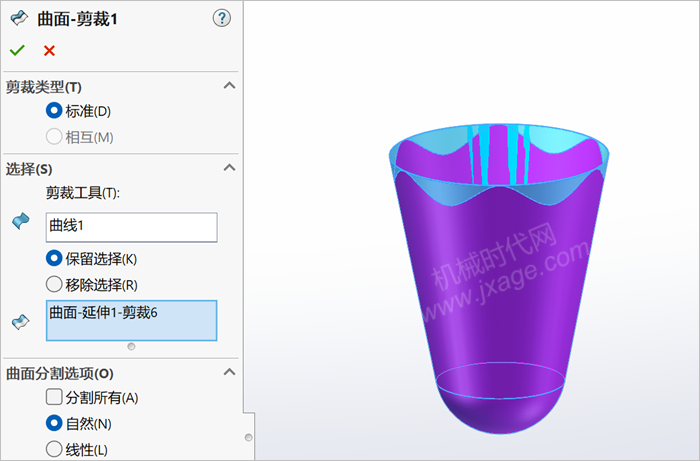

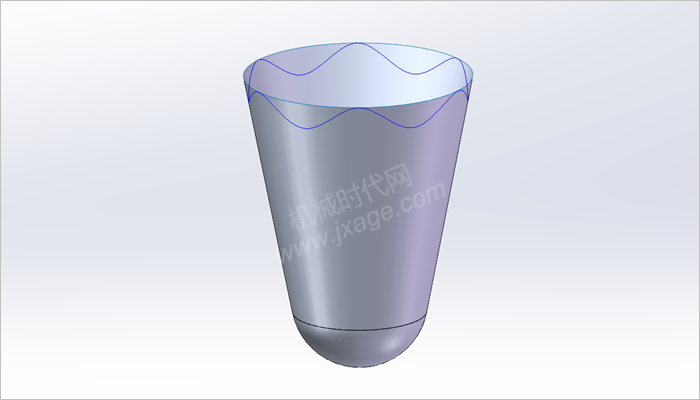

8.点击“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“标准”,选择上一步创建的曲线1作为剪裁工具,对下图所示的曲面进行剪裁,保留紫色部分,如下图所示,点击勾号完成。

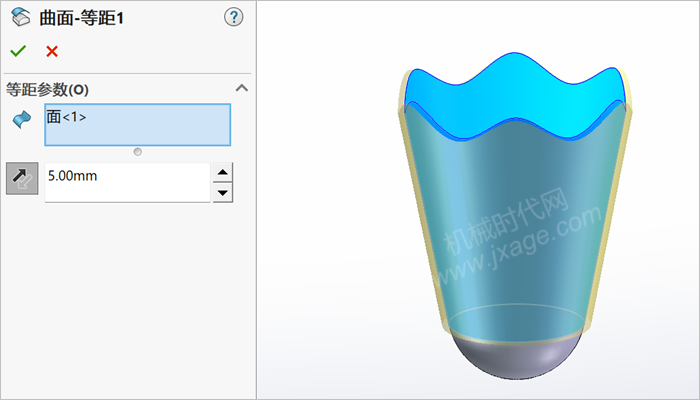

9.点击“插入”-“曲面”-“等距曲面”,选择下图所示的曲面,将曲面向外等距偏移5.0mm。

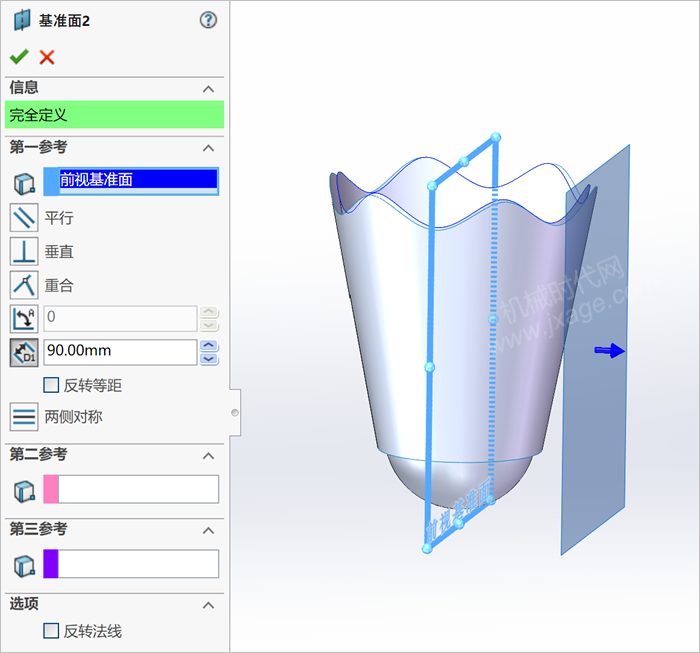

10.创建基准面2,如下图所示。

11.点击草图绘制,选择上一步创建的基准面2作为草图平面,绘制如下图所示的草图。

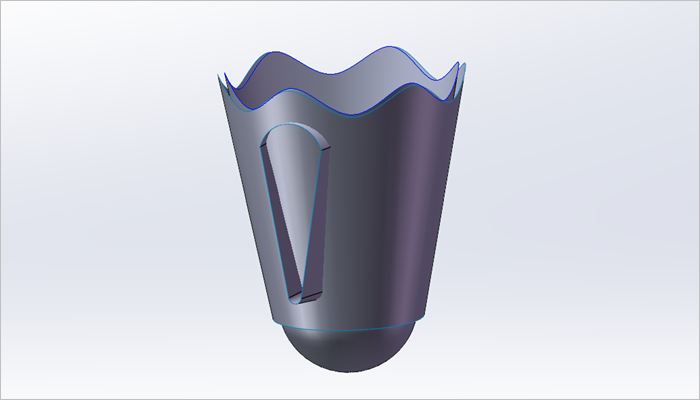

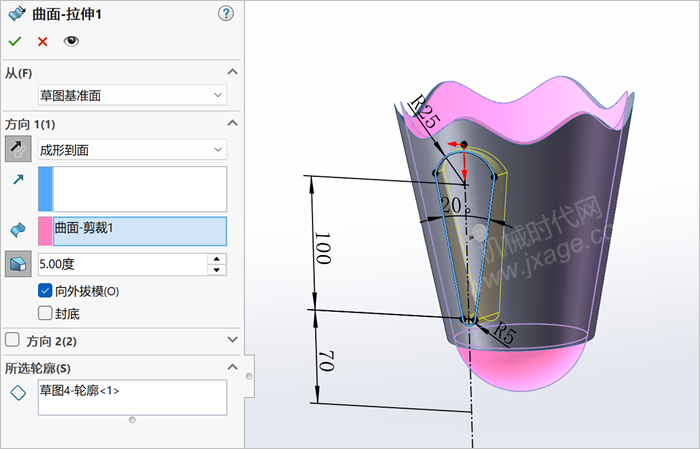

12.点击“插入”-“曲面”-“拉伸曲面”,选择上一步创建的草图作为拉伸截面,方向1终止条件选择“成形到面”,旋转下图所示的紫色曲面作为参考曲面,激活拔模按钮,角度为5度,勾选“向外拔模”,如下图所示。

点击勾号完成。

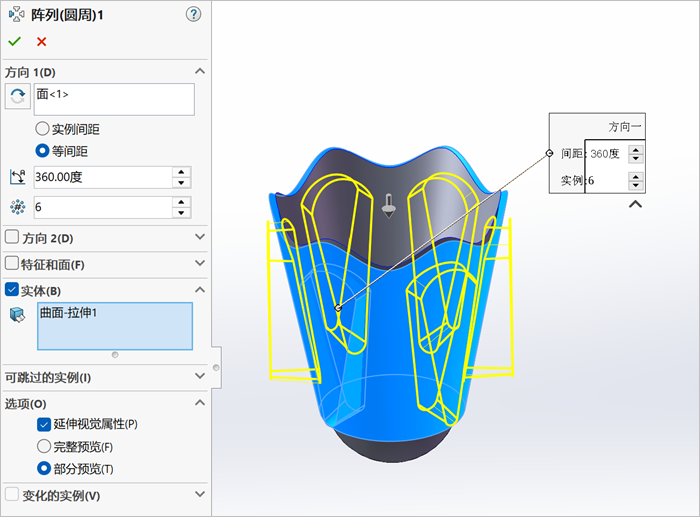

13.点击圆周阵列,阵列对象选择上一步创建的拉伸曲面,阵列轴选择下图所示的曲面,按照下图进行设置,阵列数量为6,等间距分布,点击勾号完成。

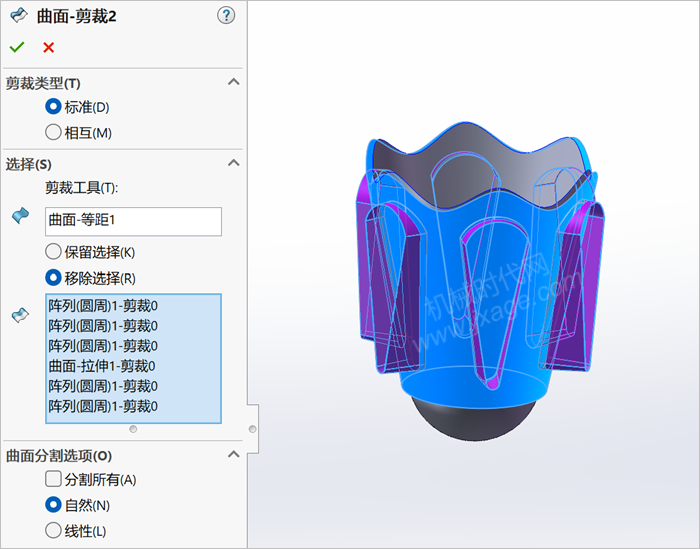

14.点击“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“标准”,选择等距曲面作为剪裁工具,对下图所示的曲面进行剪裁,移除紫色部分,如下图所示,点击勾号完成。

15.再次点击“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“相互”,对下图所示的曲面进行剪裁,点击勾号完成。

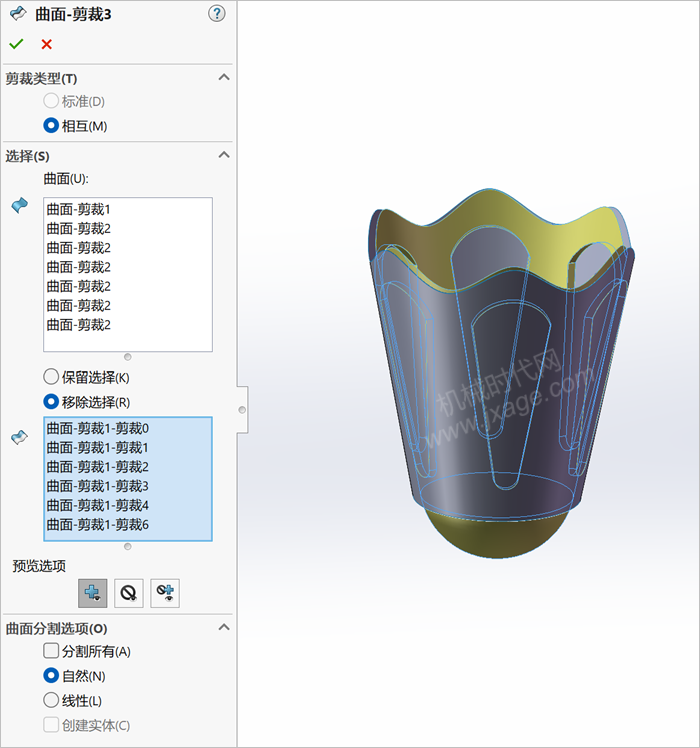

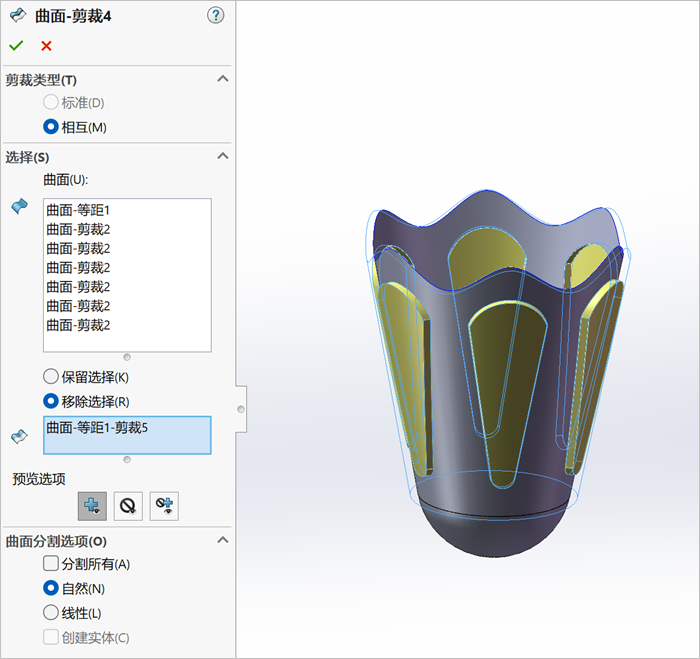

16.再次点击“插入”-“曲面”-“剪裁曲面”,剪裁类型选择“相互”,对下图所示的曲面进行剪裁,点击勾号完成。

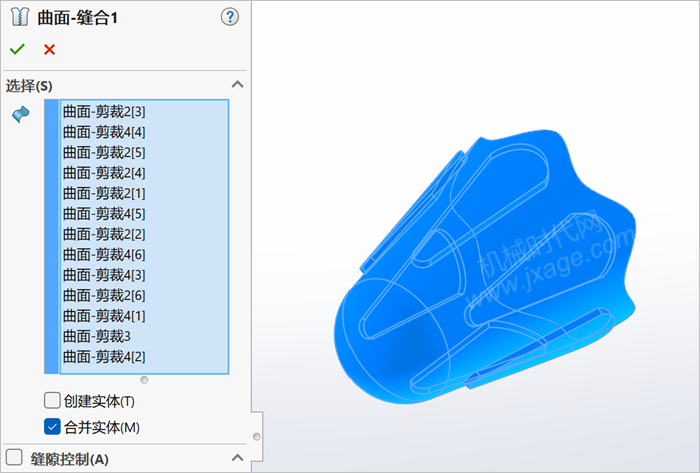

17.点击“插入”-“曲面”-“缝合曲面”,将下图所示的所有曲面进行缝合,如下图所示,点击勾号完成。

18.倒圆角。

19.倒圆角。

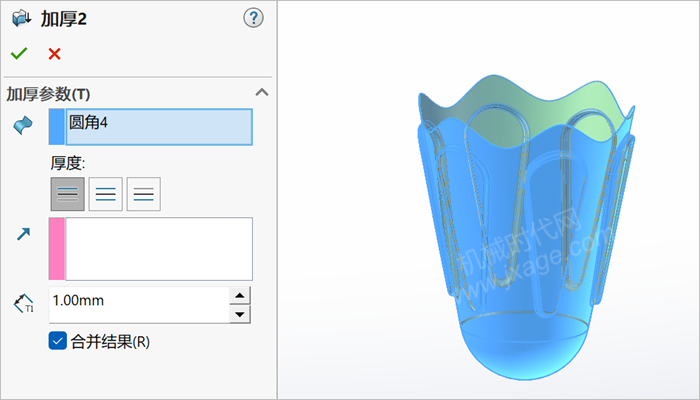

20.加厚曲面,如下图所示。

21.渲染。
