剪切带相遇后会怎样?聚合物管内压膨胀的局部变形机制

48分钟前浏览0

DOI:10.1016/j.mechmat.2025.105315

推荐理由

聚合物管受内压膨胀时,一条压力曲线很难解释局部变形。这篇文章把剪切带如何传播、增殖、相互作用,以及如何演变为颈缩串了起来。对研究软化材料局部化的同学,值得沿着云图读一遍。

作者研究思路

作者把长管简化为轴向平面应变问题,在等温条件下采用已有的弹黏塑性模型,并用内壁几何缺陷触发局部化。随后改变缺陷、软化、取向硬化、壁厚和加载方式。

核心贡献是识别四类剪切带相互作用和三类增殖模式,并解释它们与颈缩传播的联系。本构关系沿用已有工作。

核心公式

原论文软化演化式5

图 1|原式(5)。s为剪切强度,s_ss为饱和值;本例中塑性流动使s下降。h控制演化速度。

原论文对称与非对称缺陷式8和13

图 2|原式(8)、(13)分别给出对称和非对称缺陷;c₁、c₂控制幅度与周期。链网络背应力描述取向硬化。

核心结果图

以下云图均为作者预测的累计等效塑性应变γᵖ;ΔV/V₀为相对体积增量。基准工况为压力以1MPa/s增加、s_ss=60MPa、C_r=12.8MPa。

螺旋剪切带传播

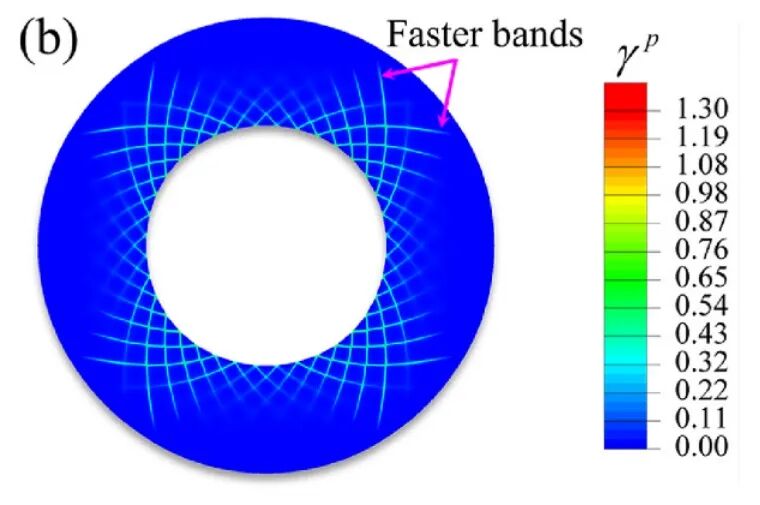

图 3|ΔV/V₀=0.19:剪切带从内壁向外螺旋传播。原图4b。

剪切带增殖

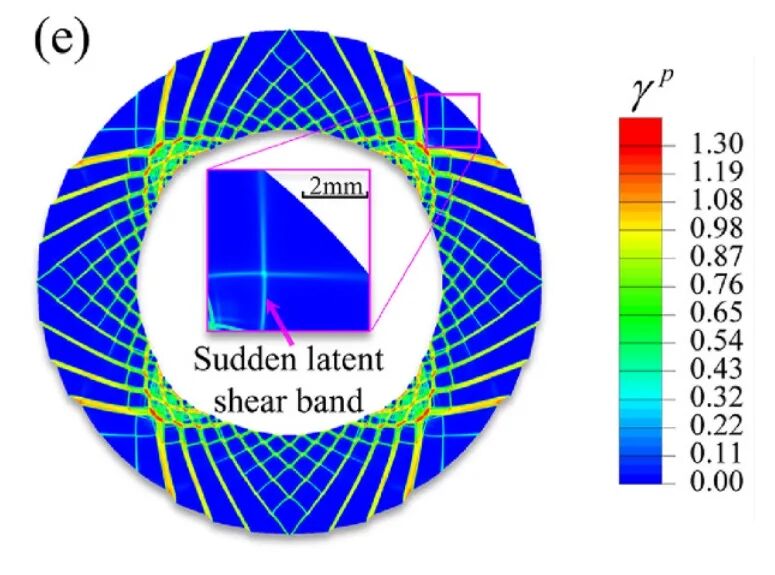

图 4|ΔV/V₀=0.92:剪切带增殖。原图4e。

作者区分分支增殖、潜在弱塑性带快速显现、密集带扰动诱发核化。它们都与应力集中和软化有关,并非三套独立物理机制。

周向颈缩传播

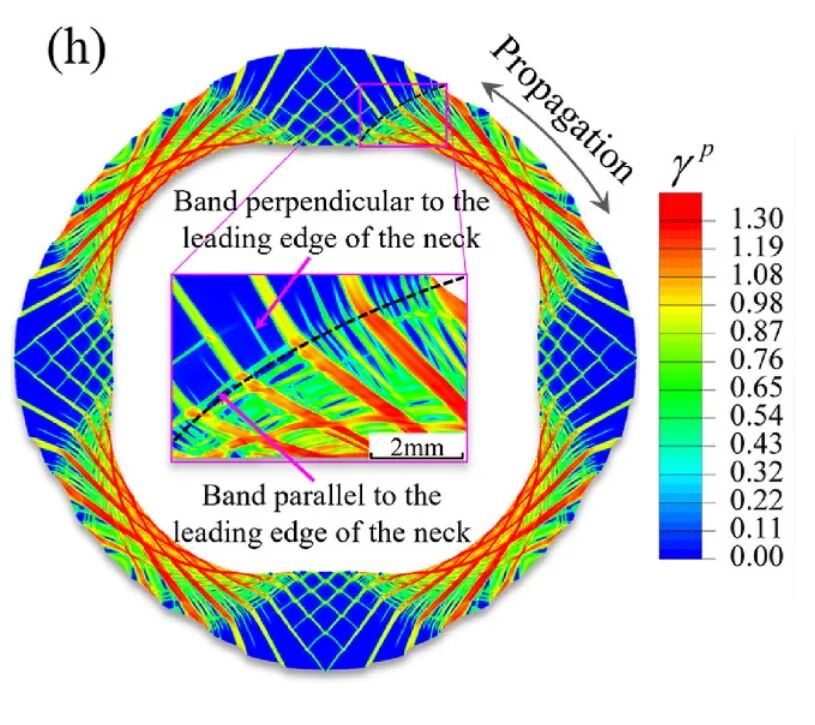

图 5|ΔV/V₀=3.12:剪切带展宽并融合,颈缩沿周向传播。原图4h。

剩余壁厚演化

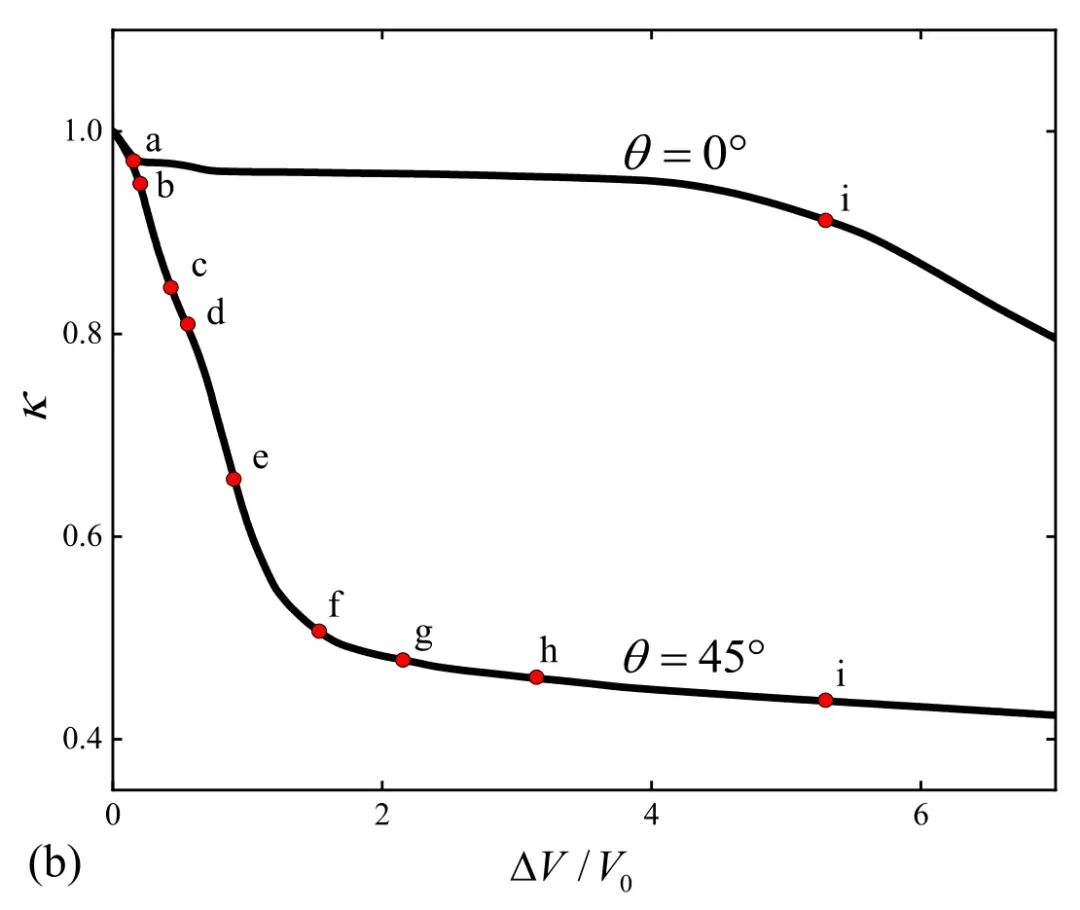

图 6|κ为剩余壁厚/初始壁厚。45°先变薄、0°后变薄,体现颈缩传播。原图6b。这里h指壁厚。

剪切带相遇后会发生什么?作者给出四种情形:

剪切带绕行

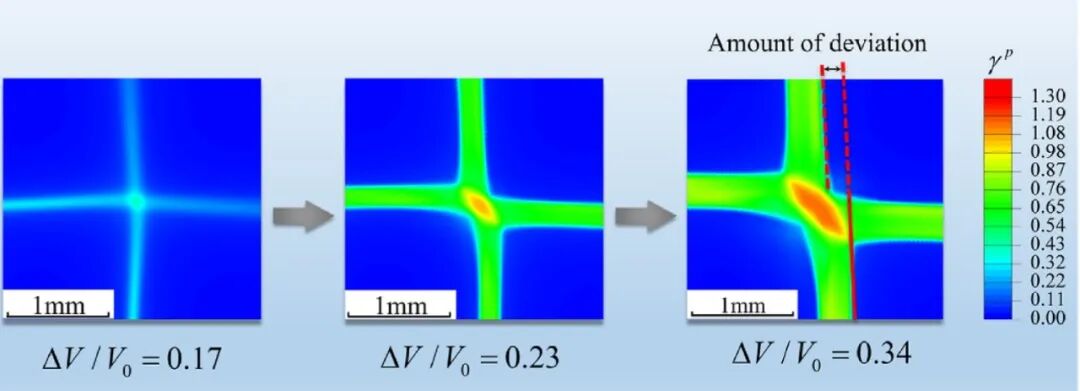

图 7|绕行:交叉处相互剪切,使传播轨迹偏转。原图9节选。

剪切带分叉

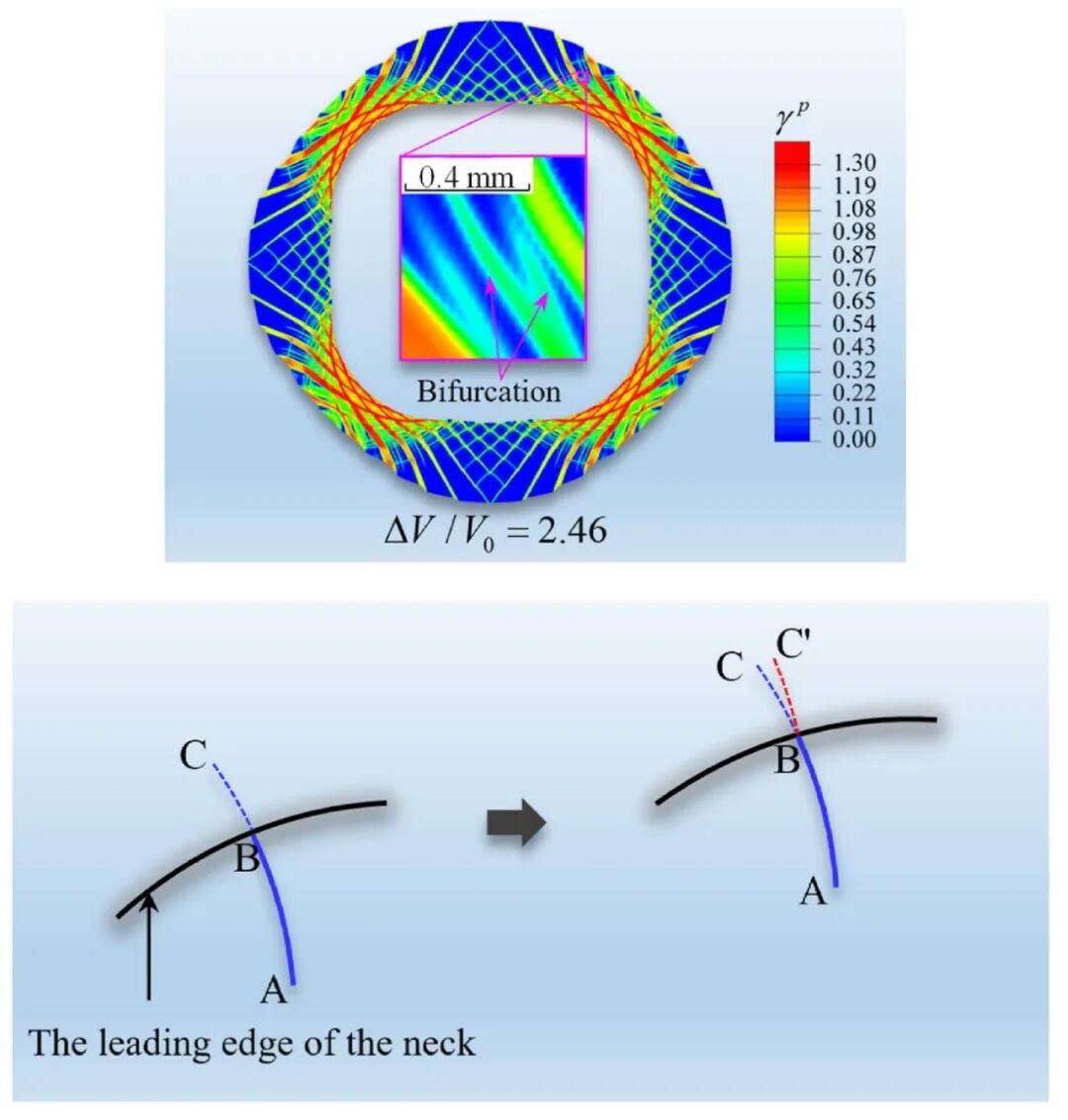

图 8|分叉:原传播方向与瞬时最大剪应力方向竞争。原图10。

剪切带阻挡

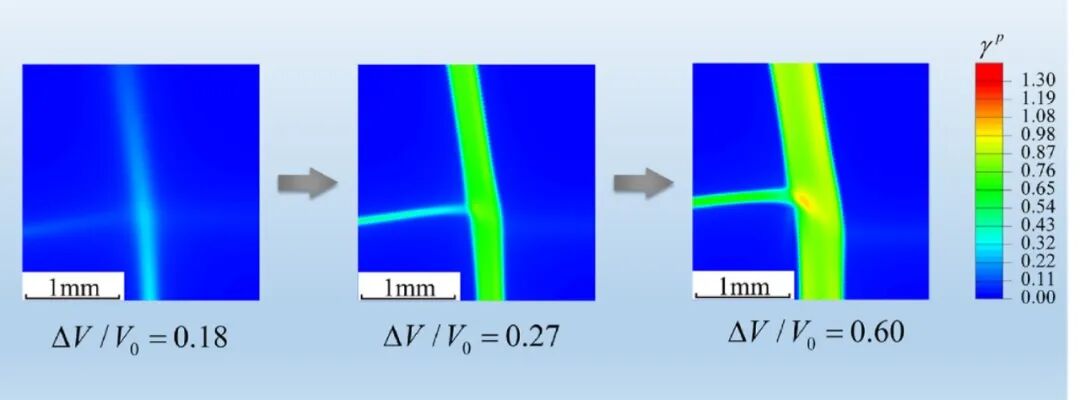

图 9|阻挡:塑性流较强的带阻止另一条带穿过。原图11节选。

剪切带轨迹排斥

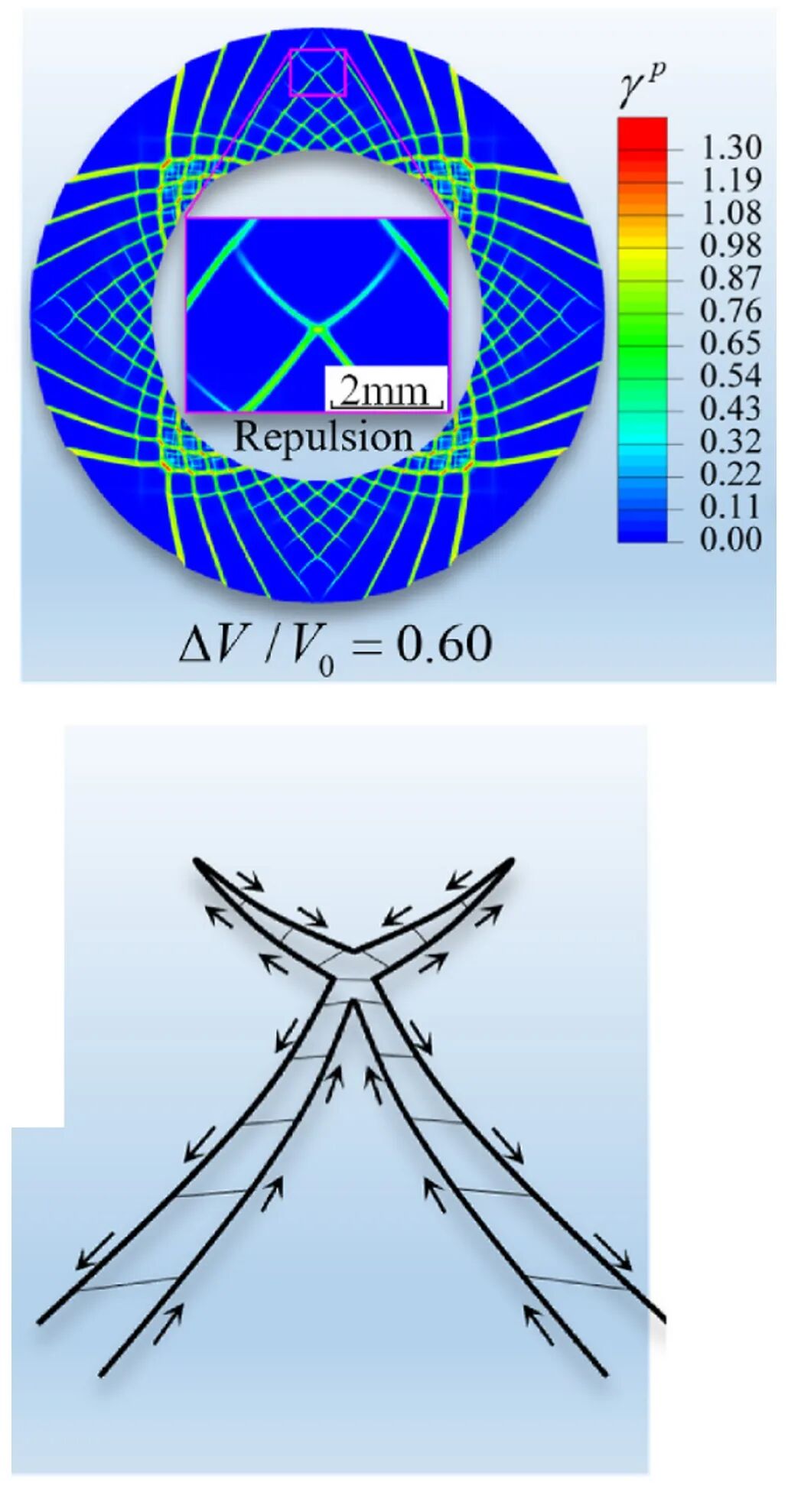

图 10|“排斥”:带尖前方应力场改变,轨迹彼此偏离;不是额外相互作用力。原图12节选。

非对称缺陷下单向颈缩

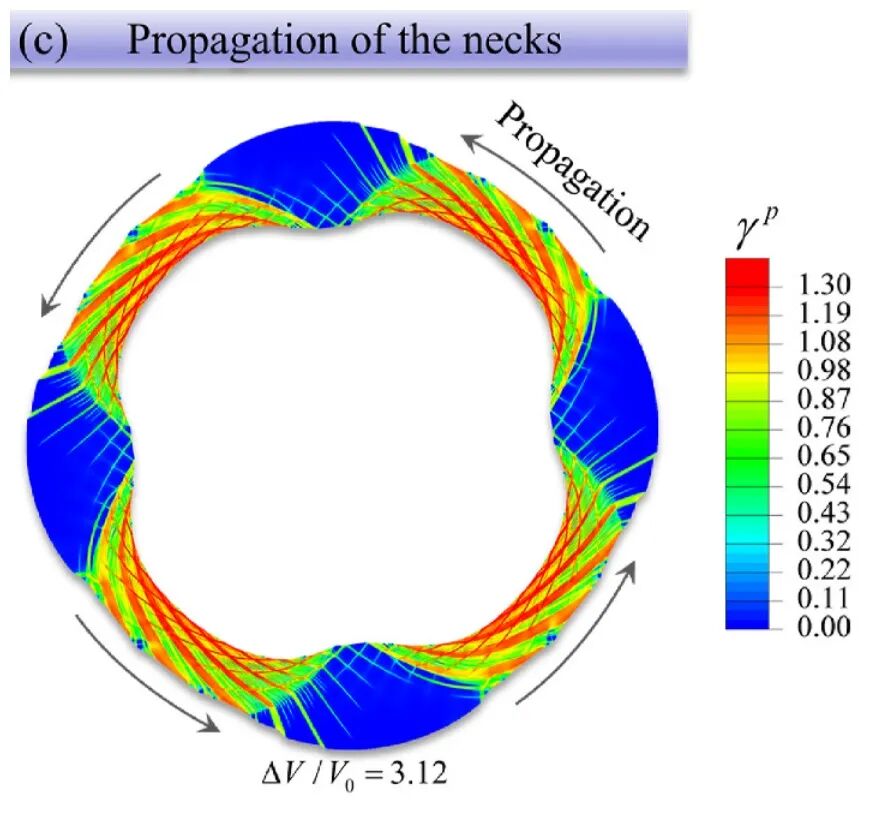

图 11|同等缺陷幅度、ΔV/V₀=3.12:非对称槽纹使颈缩单向传播。原图18c。

较弱软化下应变云图

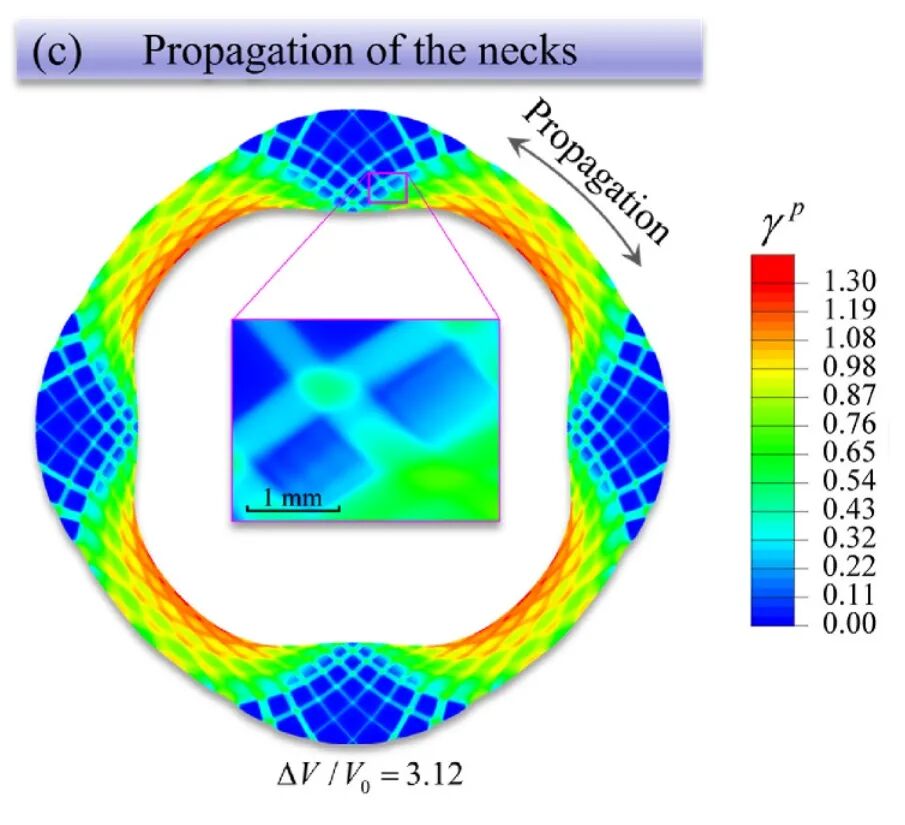

图 12|s_ss=80MPa、ΔV/V₀=3.12:带更弥散。对比同时调整h以保持初始软化斜率。原图20c。

恒注液压力体积曲线

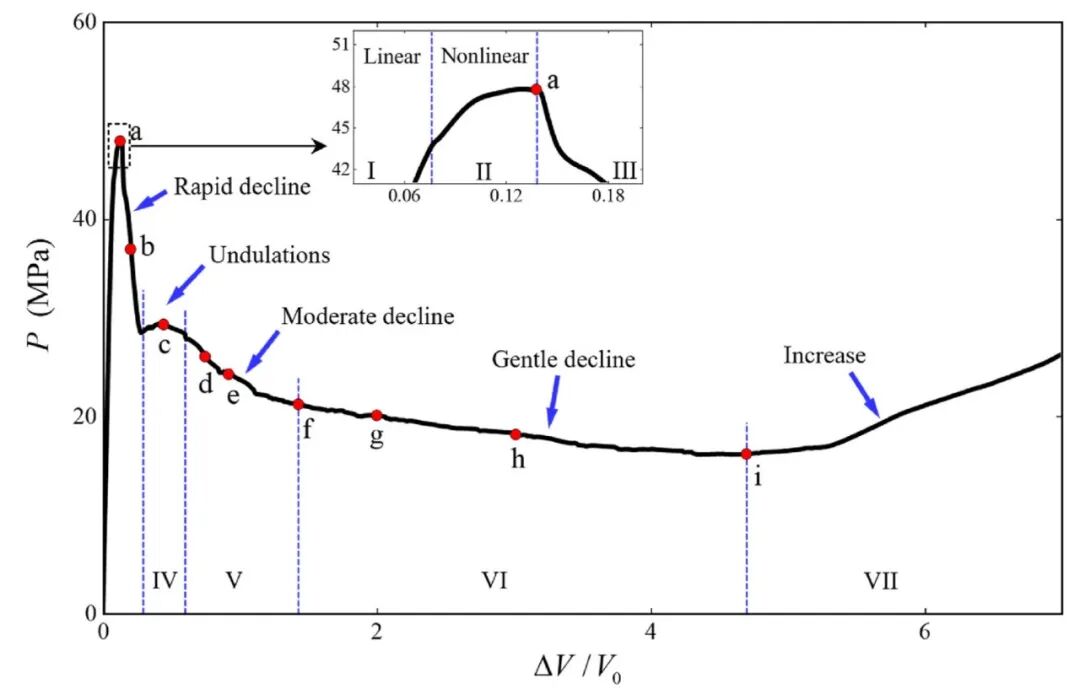

图 13|改为恒注液9mL/s,压力出现峰值、下降与波动;局部演化对应曲线转折。原图31。

作者核心结论

在本文模型与工况下,软化促进剪切带萌生和传播,取向硬化促进展宽、融合及颈缩传播。缺陷与载荷控制也会改变变形路径。

实验参照主要为定性;带宽和数量依赖网格,屈服前线弹性假设可能影响萌生时刻。这些云图不能直接充当断裂寿命预测。

对我们的启示

本文分析:解释局部化时,应同时检查软化—硬化竞争、缺陷、加载方式与网格。宏观曲线相近,不代表局部变形机制已经验证。


来源:Lan等,Shear bands in polymer tubes under internal pressure,Mechanics of Materials 205 (2025) 105315。公式、结果图及封面节选自原论文。
