复合材料结构强度⑦ 结构稳定性分析
结构稳定性分析也叫屈曲分析，是飞机薄壁结构强度工作绕不开的一环。它取决于结构刚度与边界支持条件，试验结果分散性比静强度试验大。复合材料在这方面比金属更复杂，工程上主要依靠有限元法。本文沿原书第7章主线梳理：从稳定、不稳定、随遇平衡的判据出发，经势能极值→特征值屈曲的路径，落到复合材料矩形板分析，最后重点介绍"局部二次稳定分析"。 一、稳定与失稳的判据

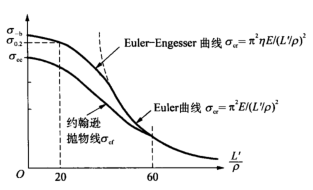

稳定分析要回答的问题只有一个：结构在给定载荷下的平衡状态能否维持。原书判据建立在势能上——对平衡状态施加微小扰动，ΔΠ>0 则稳定，ΔΠ<0 则不稳定，ΔΠ=0 则处于随遇平衡。把这一思想与势能驻值条件结合，∂Π=0 便可用于求失稳临界态，这是能量法求临界载荷的出发点。 工程上还要区分失稳形态。柱（型材）沿轴线发生弯曲、扭转或弯扭组合，剖面被平移转动而无畸变，属总体失稳；剖面元素发生畸变、相邻元素相交的纵向边缘仍为直线，属局部失稳。较短的加筋板局部失稳后继续加载，载荷转由较硬的角区承担直至破坏，这种终极破坏称为压损。柱的轴压临界应力按 Euler-Engesser 方程 σcr=π²ηE/(L'/ρ)² 计算，ρ 为剖面回转半径；线弹性临界应力超过比例极限时必须做塑性修正。板壳在组合载荷下的失稳则用相关曲线处理，例如金属板单轴压与剪切联合作用满足 Rc+Rs²=1。 二、特征值屈曲分析：从势能极值到特征值问题

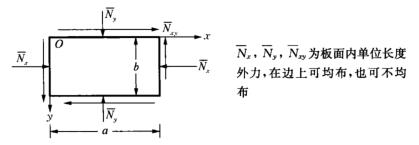

有限元稳定分析分两步：先对外载荷作应力分析；再由所得应力形成几何刚度矩阵，与弹性刚度矩阵叠加，在给定边界支持下求解稳定方程。势能是待定系数的二次型，取极值便化为标准特征值问题，最小特征值 λmin 即对应临界载荷。 原书第7.4节把这套逻辑用在复合材料矩形板上。一般铺层与一般受力下无法给出临界载荷的闭合解，于是先写出板的势能 Π=U+V，U 为弯曲应变能、V 为外力势能；再给出两种等价做法：对势能泛函作变分运算导出位移变分方程，或设定位移函数并对其待定系数求偏导令其为零。四边简支时取双重三角级数作位移函数即可，边界力条件不被满足也可接受，由此得到 ([B]+λ[H]){A}={0}，[B] 类比刚度矩阵、[H] 类比几何刚度矩阵。 三、工程中的塑性修正

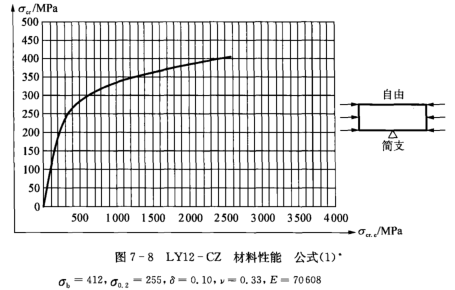

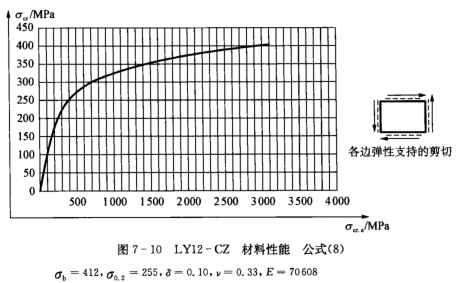

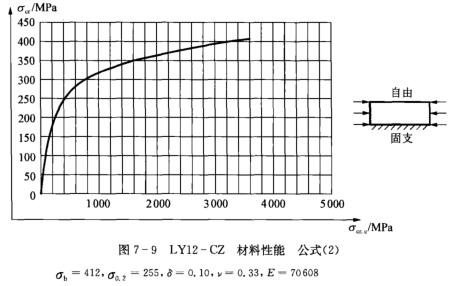

金属结构失稳应力经常超过比例极限，线弹性公式不能直接用，完整弹塑性稳定分析又太繁杂。第7.3节介绍临界应变法、弹塑对应法、当量模量法三种修正方法，指出三者本质相同；书中按结构和载荷情况给出分类图线，如 LY12-CZ 在"自由-简支"、"自由-固支"、各边弹性支持的剪切等情况下的 σcr-σcr,e 曲线，可由弹性临界应力直接查得修正值。 "A"折算系数法即当量模量法，把失稳方程分为材料项与几何项，适用范围更广：以"A"系数作射线与应力-模量曲线相交，交点应力即修正后临界应力，组合型材按面积加权求平均。该方法也可用于复合材料层压板与夹层结构面板的局部失稳。用成熟的弹塑性有限元软件则不必再做修正。 四、局部二次稳定分析的基本方法
传统稳定校核有模型理想化、分析、比较三个近似性，精度差且偏保守，根子在于理想化模型的边界既非简支也非固支，而是弹性支持。 为什么不干脆用一个大模型对全机做稳定有限元分析？书中给了四条理由：稳定分析网格比应力分析细得多，模型规模大到难以想象；大型复杂结构会输出大量特征值，很难判断哪些对应真正失稳部位；局部二次法可利用已有总体应力分析数据，工作量大幅节省；其精度与总体分析相同，再作全模稳定分析是浪费资源。方法可概括成一条流程： 总体大结构应力分析（第一次分析）→ 取出局部区域边界位移 Ub → 强加 Ub 并保留内部载荷 Pi → 求出局部区域应力 σi → 形成局部稳定方程（第二次分析） 理论上依据有两条。其一，边界力与位移关系 Fb=Kb·Ub 是严格推导的重要关系式，但按式(7-52)直接构造边界刚度在工程上不可行，因为每次改变局部区域都要重做大结构超单元分析；实用做法是利用总体分析求得的真实 Fb、Ub 数值反求边界刚度，取主对角线项作近似解。其二，局部解要与总体解一致，须同时满足边界是真实弹性支持、且局部应力场与总体分析时相同。 五、算例：从悬臂盒段到悬臂圆筒

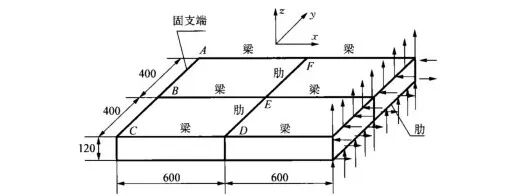

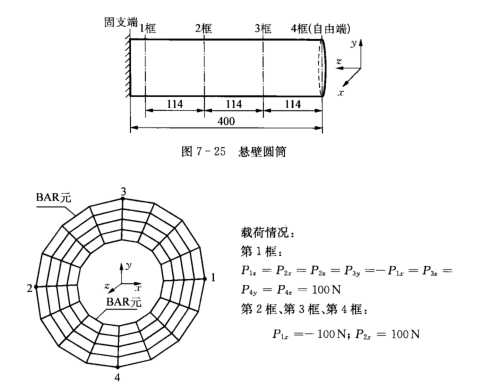

悬臂盒段尺寸 1200mm×800mm×120mm，蒙皮厚 1.5mm、梁肋腹板厚 2.0mm，E=72000MPa、ν=0.33；自由端总剪力 18000N、总弯矩 -120000N·mm，根部上蒙皮 ABCDEF 首先失稳。两个局部区域的二次分析结果与理论解几乎重合。 悬臂圆筒更贴近工程验证：蒙皮及框板厚 1.0mm，框内、外半径 40mm、80mm，框突缘截面积 100mm²，I1=I2=1000mm⁴，J=2000mm⁴，E=70000MPa、ν=0.3。圆筒总长 400mm，沿轴向按 114mm 间距分为 1 至 4 框，分别取四个框区域作局部二次稳定分析。 四个框结果全部落在理论解1%以内。第一框特征值最小、最接近失稳，说明承载最不利的位置就在固支根部，与工程直觉一致；局部稳定校核应据此取用余量。 六、讨论与工程处理
·用 MSC.NASTRAN 作稳定分析时可直接输入已知位移边界条件，理论上不必再构造边界支持刚度 Kb，其余做法完全相同。 ·关键在第一次分析的网格质量：待二次稳定分析的局部区域网格过粗会直接影响精度，补救办法是二次分析时选取范围更大的结构，再对真正要失稳分析的局部区域重新细化。建议在总体分析阶段就尽量细化这些区域。 ·局部二次稳定分析与总体分析互补，利用已有的应力分析数据即可对任意结构件作稳定分析，便于工程化推广。 ·方法仍有待深化：边界用构造弹性支持刚度还是直接输入位移边界条件，还需更多例题验证，原书作者为此编制了专用软件完成上述流程。 对今天的加筋壁板、盒段与机身筒段稳定性校核，这套"总体应力分析+局部二次稳定分析"的两步框架，仍是兼顾精度与效率的可行路线。 这期的分享就到这里啦！如果内容对你有帮助，欢迎点赞、转发、收藏。你们的每一次鼓励，都是我持续输出的动力。感谢大家的支持，我们下期见！ #复合材料结构强度#结构稳定性#屈曲分析#局部二次稳定#特征值分析#塑性修正#有限元法 【免责声明】本文系对《飞机复合材料结构强度分析》（陈业标、汪海、陈秀华编著，上海交通大学出版社，大飞机出版工程，2011年12月第1版，ISBN 978-7-313-07882-7）相关章节的解读与重新组织，非原书转载，仅供技术交流与学习参考；文中观点、数据与公式以原书为准。版权归原作者与出版社所有，所述观点为笔者对资料的个人理解与归纳，不代表原作立场；若认为引用不当或涉版权问题，请及时告知，我们将在核实后第一时间处理。感谢理解与支持！ 著作权归作者所有，欢迎分享，未经许可，不得转载
