Fluent热仿真温度偏低，接触热阻可能被忽略了

接触热阻应加在哪一面、导热垫是否需要建实体、材料手册里的参数能否直接填入，是这类模型中容易混淆的问题。以下用发热模块与冷板说明建模方法，不使用案例计算数据。

发热模块压在冷板上，两块金属在几何上已经贴合。但在微观尺度，表面存在粗糙峰，真正接触的只是部分区域，其余位置可能留有空气或其他填充物。热量通过这些不同路径传递，界面两侧便可能出现温差。[1]

热接触阻力取决于材料、表面状态、压紧条件和界面介质。导热硅脂或导热垫可以改变间隙中的传热路径，但它们本身也具有有限的导热能力。仅知道零件尺寸或材料名称，通常不足以确定实际装配的界面热阻。

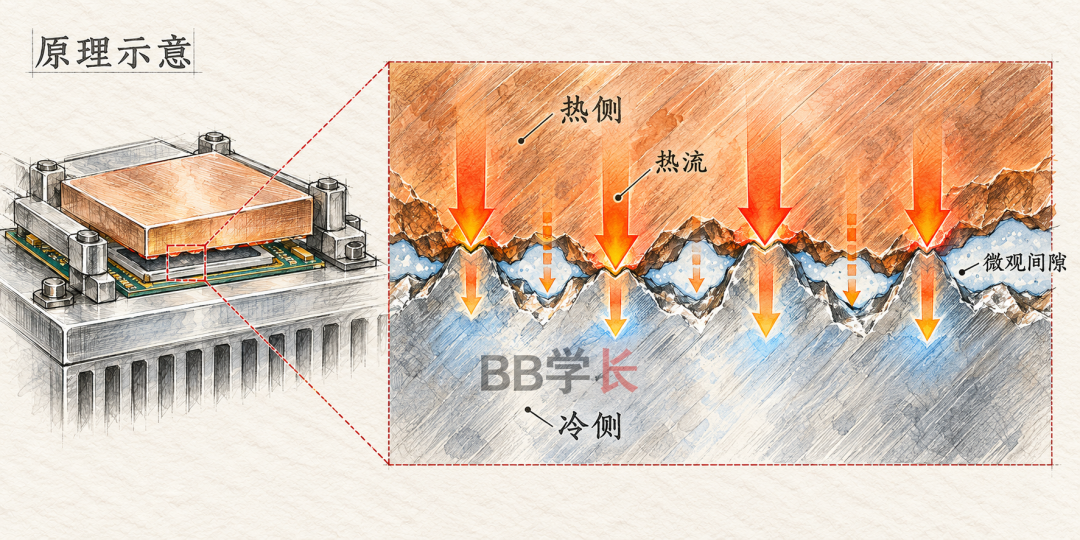

图注：原理示意。粗糙峰接触和微观间隙共同影响界面传热，间隙尺寸为便于说明而放大。

理想接触通常意味着两侧温度连续，允许热量通过界面；有限接触热阻则允许两侧存在温度差。共享拓扑、匹配网格解决的是几何与离散连接问题，不能据此认定实际接触阻力已经被考虑。

设置前先沿主要热路径检查装配关系。例如模块到冷板之间是否有导热垫，散热器底座是否通过压紧连接，定子与机壳之间是否存在需要等效处理的接触层。把每处界面属于哪个部件、传递哪段热量标清，再决定是否简化。

如果两实体之间实际是焊接、钎焊或一体结构，应根据真实结合状态判断，不能因为模型里有两个零件，就统一增加同一个热阻。显式空气间隙也不能无条件替换成固定热阻：间隙内若有重要的流动或辐射，需要相应的物理模型。

对于同一热源功率和冷却条件，当主要散热路径中的阻力被低估时，热源温度往往偏低。但多条路径并联时，局部温度和各路径的分担会一起变化，不能声称“所有部件温度都会降低同样多”。

导热垫有两种常见处理方式。一种保留有限厚度的固体区域，设置实际材料属性，计算层内导热。另一种不建立该层体网格，将主要法向导热阻力等效到界面。两种方式对应同一段材料阻力时，应择一表示。

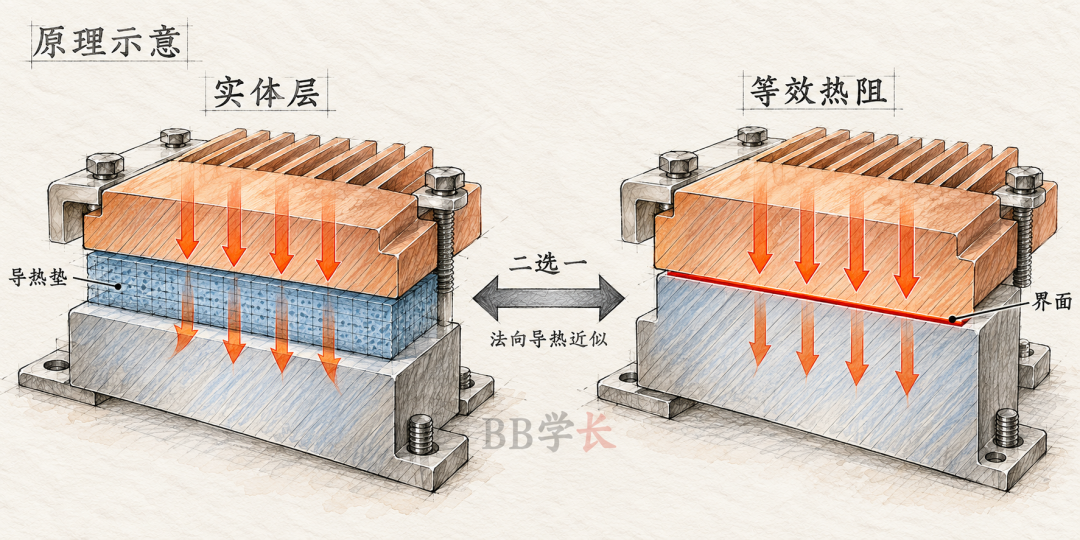

图注：原理示意。左侧解析导热层，右侧以界面阻力等效其法向导热；二者并非在所有工况下完全等价。

Fluent 的薄壁热阻处理可通过壁厚与材料导热系数表示薄层的法向阻力。[2] 对于材料均匀、导热系数近似恒定且以一维法向导热为主的层，其单位面积热阻等于厚度除以导热系数。简化时仍要保留两实体之间的热耦合，避免误设成绝热壁面。

需要看清三种参数的单位：总热阻用 K/W，单位面积热阻用 m²·K/W，接触导热系数用 W/(m²·K)。后两者在相同定义下互为倒数。把 K/W 的数值直接填入要求 m²·K/W 的字段，会丢失面积关系。[3]

薄壁法向近似不用于替代重要的面内导热。当关注导热层横向扩散、厚度不均或瞬态储热时，应评估实体层或适用的壳导热模型。Fluent 壳导热与普通薄壁处理的物理能力不同。[4]

不同版本、网格接口及壁面类型的可用选项可能不同。先确认目标是哪个热耦合界面、参数作用于哪一侧，再按所用版本核对设置。遇到 wall 与 shadow，应确认它们是否属于同一成对界面，不要把同一物理热阻无依据地重复分配。[2]

建了导热垫实体，并不意味着两侧真实接触阻力必然为零。模块与垫片、垫片与冷板仍可能有额外接触阻力。问题在于附加参数究竟代表什么。

有的资料给出材料本体导热系数，有的试验给出包含两侧接触影响的装配总阻力。若已用实体层计算本体导热，再把包含本体的总阻力全部加到接触面上，就重复计算了同一部分。[5]

参数来源应与模型表示对应。厂家试验的压紧条件、厚度与面积也要核对；不同条件下的参数不能仅靠相同材料名称互换。资料不足时，可在有依据的范围内进行敏感性分析，保留结果区间，不能为贴合某个测试温度随意调值。

结果检查应在同一界面的对应位置读取两侧温度，并核对热流方向。不要用远离接触面的实体平均温度代替界面温差，也不要把相邻单元中心温度的差值全部解释为接触温差。

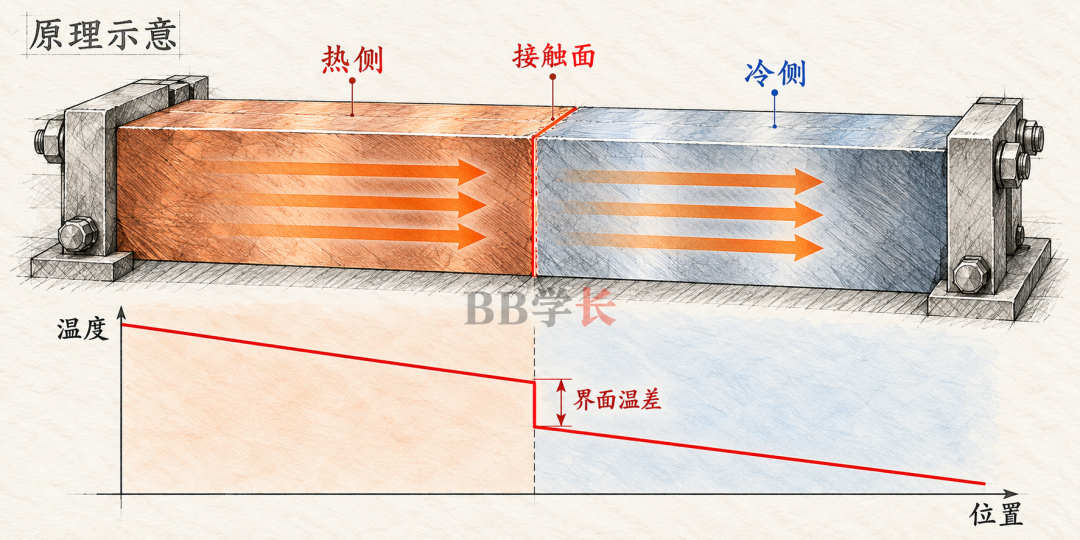

图注：原理示意。理想化一维、稳态、无 界面热源条件下，有限热阻可产生温度跳变；曲线没有数值，不是Fluent计算结果。

在局部一维近似下，界面温差等于穿过该处的法向热流密度乘以单位面积热阻。相同热流条件下，阻力越大，温差越大；但在完整模型中热流也可能重新分配，不能只凭温差大小比较两种方案。

对无储热、无 界面热源的稳态界面，两侧总热流的大小应相互对应。报告值的正负还取决于面的法向定义，不宜直接把带符号数值相减后认定不守恒。瞬态导热层存在储热时，两侧瞬时热流可以不同，还应检查整体能量收支。

1. 接触面对应哪段实际装配关系，主要热量是否经过这里。

2. 导热层采用实体还是等效阻力，是否重复计入本体或接触部分。

3. 参数的来源、单位、面积与压紧条件是否对应。

4. 接口是否正确连接，热耦合是否启用，是否误设绝热。

5. 两侧温度、热流方向及能量收支是否与假设一致。

热仿真温度偏低时，接触界面值得检查，但还要核对热源、材料属性和散热边界。将界面阻力的来源与模型表示对应起来，比增加一个没有依据的修正系数更可靠。
