加了屏蔽壳,辐射发射依旧超标是什么原因?

1天前浏览8

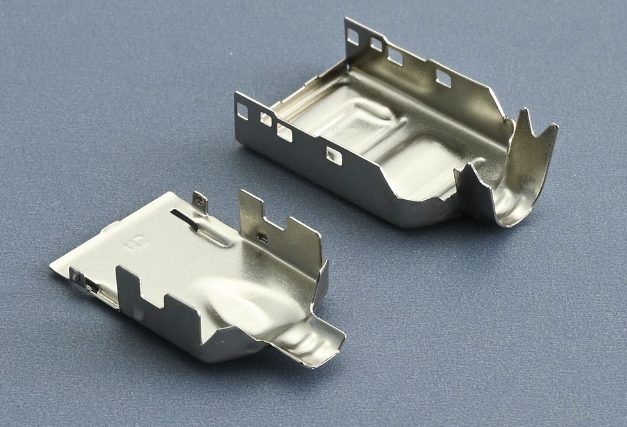

很多工程师遇到辐射发射(RE)超标时,第一反应就是“加个屏蔽壳”,认为金属壳体能像“铁桶”一样把所有电磁噪声锁住。但实际工程中,大量案例表明:加了屏蔽壳后辐射依旧超标,甚至部分频段辐射反而更高的情况非常常见。屏蔽壳不是“万能药”,其屏蔽效能受设计、安装、接地、开孔、线缆等多个因素影响,任何一个环节的疏漏都可能导致屏蔽失效。

屏蔽壳的屏蔽效能首先取决于自身的设计合理性,设计不当的屏蔽壳不仅无法抑制辐射,甚至可能放大特定频段的噪声。

金属屏蔽壳本质上是一个封闭的谐振腔,会在特定频率产生驻波谐振,谐振时屏蔽效能急剧下降,甚至将内部噪声放大后向外辐射。矩形屏蔽腔的最低阶谐振频率计算公式为:

其中c为光速,L、W为腔体的长和宽(单位:米)。例如某尺寸为30mm×20mm×5mm的屏蔽罩,其谐振频率约4.3GHz,恰好落入5G n78频段核心区域,导致该频点辐射超标。

腔体尺寸(长×宽×高)
谐振频率
超标风险频段
规避措施
30mm×20mm×5mm
4.3GHz
3.3~4.2GHz(5G n77/n78)
内部贴吸波材料或加隔断
50mm×40mm×10mm
2.4GHz
2.4GHz(Wi-Fi/蓝牙)
改变腔体尺寸打破谐振
100mm×80mm×20mm
1.2GHz
1GHz~1.5GHz
内壁贴碳负载泡沫吸收能量

高频干扰依靠趋肤效应衰减,趋肤深度与频率的平方根成反比,如果屏蔽壳厚度小于干扰频率的趋肤深度,干扰会直接穿透屏蔽壳。

材料类型
适用频段
1GHz屏蔽效能
2.4GHz趋肤深度
典型应用场景
普通铝板(1mm厚)
100MHz~6GHz
40~60dB
~1.3μm
消费电子低成本方案
镀镍钢板(0.5mm厚)
100MHz~10GHz
80~100dB
~0.67μm
工业设备、医疗设备
坡莫合金(0.5mm厚)
100Hz~100kHz
60~80dB(低频磁场)
不适用
低频磁场敏感场景
铜板(1mm厚)
100MHz~18GHz
60~80dB
~1.3μm
高频射频设备

接地不良是导致屏蔽壳失效的最常见原因,屏蔽壳必须通过低阻抗路径连接到参考地,否则屏蔽壳会悬浮成为“二次辐射源”,甚至把内部噪声耦合到外壳上向外辐射,比不装屏蔽壳时辐射更强。

屏蔽壳完全未接地时,内部高频噪声会通过寄生电容耦合到外壳上,外壳与外部线缆之间的寄生电容又会将噪声注入线缆,线缆成为高效的辐射天线,导致整体辐射超标。某电源产品案例显示:金属外壳未接地时辐射超标,拆除外壳后辐射反而达标,根源就是浮地的外壳成为了二次辐射源。

接地路径的阻抗由电阻和感抗组成,频率越高,感抗越大。细导线接地在高频下阻抗极高,完全起不到接地作用。

接地方式
100MHz接地阻抗
1GHz接地阻抗
屏蔽效果
适用场景
细导线接地(5cm)
~31Ω
~157Ω
基本失效
应避免
弹片接地(接触良好)
<0.1Ω
<1Ω
优秀
主流推荐方案
螺丝固定(接触面打磨)
<0.5Ω
<5Ω
良好
大型设备外壳
导电泡棉填充接地
<0.05Ω
<0.5Ω
优秀
缝隙处接地

高频接地需要满足多点接地原则,接地点间距应≤λ/20(λ为最高屏蔽频率的波长)。例如5.8GHz频段,λ/20≈2.6mm,接地点间距必须小于2.6mm,否则高频接地阻抗会激增,屏蔽效能大幅下降。

很多设备加了屏蔽壳后,PCB本身的辐射被屏蔽了,但连接在PCB上的外部线缆(电源线、信号线)却把内部噪声“搬运”到壳外,线缆本身成为辐射天线,导致整体辐射超标。

线缆处理方式
30MHz辐射抑制
150MHz辐射抑制
1GHz辐射抑制
非屏蔽线
0dB
0dB
0dB
屏蔽线+猪尾巴接地
3~5dB
-2~0dB(可能恶化)
-5~0dB
屏蔽线+360°环接接地
15~20dB
10~15dB
8~12dB
屏蔽线+磁环+360°环接
20~25dB
15~20dB
12~18dB
  • 非屏蔽线缆:内部噪声直接耦合到线缆上向外辐射,1m长的非屏蔽线在30MHz处的辐射效率比PCB走线高20~30dB。
  • “猪尾巴”接地:屏蔽层通过一根短线引出接地,高频下短线的感抗极大,屏蔽层基本失效,甚至可能恶化辐射。
  • 进出开孔未滤波:线缆穿过屏蔽壳的地方没有加磁环或者滤波连接器,噪声通过开孔耦合到线缆上,屏蔽壳对线缆上的噪声完全无效。

屏蔽壳的屏蔽效能是有限的,一般最高也就100dB左右,如果内部噪声源强度超过屏蔽壳的屏蔽能力,依然会有泄漏。

噪声源类型
典型辐射强度(1m处)
需要的屏蔽效能
普通屏蔽壳能否满足
普通数字电路时钟
30~50dBμV/m
20~40dB
✅ 可以满足
高速DDR时钟(1GHz+)
60~80dBμV/m
50~70dB
⚠️ 需要高屏蔽效能壳
开关电源开关节点
70~90dBμV/m
60~80dB
⚠️ 需要配合源端抑制
射频功放模块
90~110dBμV/m
80~100dB
❌ 需要多级屏蔽
  • 时钟信号辐射过强:1GHz的DDR时钟基波辐射本身就很高,即使屏蔽壳有60dB屏蔽效能,残余噪声依然可能超标,需要在时钟线上串联源端电阻控制边沿速率,从源头降低辐射强度。
  • 开关电源噪声过强:反激电源的开关节点dV/dt极高,产生的谐波频谱延伸到GHz,需要在开关节点加RC缓冲电路,降低dV/dt,减少高频谐波分量。
  • PCB布局不合理:回流路径断裂导致环路面积大,辐射本身就极强,超过屏蔽壳的屏蔽能力,需要修复回流路径,缩小环路面积。

屏蔽壳不可能完全密封,必然有散热孔、接口开孔、拼接缝隙,这些开孔和缝隙是电磁波泄漏的主要通道,当缝隙长度接近干扰波长的1/2时,缝隙会成为高效的“缝隙天线”,辐射泄漏急剧增大。

开孔/缝隙类型
1GHz屏蔽效能
300MHz屏蔽效能
整改方案
10cm长直缝(未处理)
-10~0dB(可能放大)
5~15dB
加导电泡棉,螺丝间距≤15mm
直径5mm圆孔
20~30dB
10~20dB
换成蜂窝通风板
蜂窝通风板(3.2mm孔径)
60~80dB
40~60dB
主流散热方案
未屏蔽的接口开孔
10~20dB
5~15dB
加屏蔽连接器+磁环
  • 拼接缝隙:屏蔽壳的盖板与壳体之间的缝隙,如果螺丝间距过大(>5cm),或者接触面有氧化层、喷漆,接触阻抗大,缝隙泄漏严重。整改方案是在缝隙处填充导电泡棉,螺丝间距缩小到≤λ/20(1GHz时为15mm)。
  • 散热孔:普通的圆形光孔屏蔽效能很低,直径5mm的圆孔在1GHz时屏蔽效能只有20~30dB,而蜂窝通风板可以达到60~80dB,应优先选用蜂窝通风板替代圆形光孔。
  • 接口开孔:USB、HDMI等接口开孔过大,没有加屏蔽连接器或者磁环,噪声直接从开孔泄漏,应使用屏蔽连接器,并在接口处加装磁环。

遇到加了屏蔽壳还超标的情况,不要盲目整改,按照以下流程排查:

排查步骤
操作
判断依据
加壳前后数据对比
对比加屏蔽壳前后的RE测试曲线
整体抬升→屏蔽效能不足;特定频点尖峰→腔体谐振
近场扫描
用H场探头扫描屏蔽壳表面
找到泄漏最强的位置:缝隙/开孔/线缆口
拔线测试
拔掉所有外部线缆后复测
辐射大幅下降→线缆耦合问题
盖盖测试
用导电泡棉填充所有缝隙后复测
辐射大幅下降→缝隙泄漏问题
接地检测
测量屏蔽壳与参考地之间的阻抗
阻抗>10Ω→接地不良


📌 总结:加了屏蔽壳后辐射依旧超标,根源可归纳为五大类问题:屏蔽壳自身设计缺陷(腔体谐振、材料厚度不足、屏蔽效能不匹配)、接地不良(浮地、接地阻抗过大、接地点间距过大)、线缆耦合(未屏蔽、屏蔽层接法错误、进出开孔未滤波)、内部源头未抑制(噪声强度超过屏蔽壳屏蔽能力)、开孔/缝隙泄漏(拼接缝隙、散热孔、接口开孔未处理)。屏蔽壳不是“一装了之”的万能方案,必须结合接地、线缆处理、源头抑制、开孔优化等多个环节协同设计,才能实现有效的屏蔽效果。遇到屏蔽壳失效时,首先要通过对比测试、近场扫描、隔离测试定位问题根源,再针对性整改,避免盲目更换屏蔽壳或者堆砌滤波器件。

屏蔽壳就像“防洪堤”:如果堤坝本身有裂缝(缝隙泄漏)、地基没打牢(接地不良)、上游洪水太大(内部源头未抑制)、还有支流绕过了堤坝(线缆耦合),哪怕堤坝修得再高,也挡不住洪水——只有把堤坝修牢、把地基打实、把上游的洪水拦一部分、把支流也堵住,才能真正实现防洪的目标。


来源:电磁兼容之家
