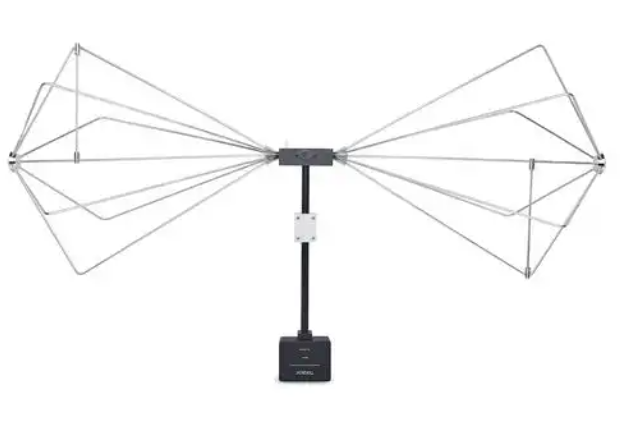

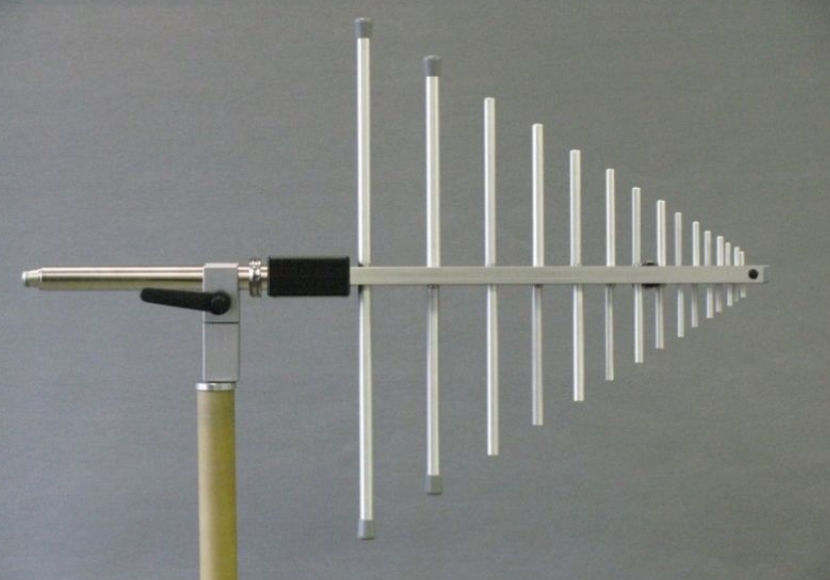

辐射骚扰测试，天线高度与极化方向会影响结果吗？

很多工程师遇到辐射发射（RE）测试超标时，第一反应是"换芯片""加磁珠""换晶振"，把精力全砸在器件层面。然而，大量工程实践表明：超过70%的辐射超标问题，根源不在器件本身，而在PCB布线、时钟走线设计或外壳屏蔽这三个"非器件"环节。器件只是噪声的"源头"，而真正决定噪声能不能"跑出去"的，是传播路径上的每一个设计细节。一、时钟——辐射超标的"头号嫌疑犯"时钟信号是数字电路中最强的辐射源。一个看似"正常"的时钟信号，其谐波频谱极其丰富，辐射强度与走线长度、上升沿速度成正比。时钟信号的方波波形包含丰富的高次谐波。即使基频只有25MHz，其第12次谐波就已达到300MHz，足以触发EMC标准的高频段限值。时钟频率 关键谐波频点 典型超标频段 超标风险等级 25MHz 150MHz（6次）、250MHz（10次） 150~300MHz ⭐⭐⭐ 48MHz（USB） 144MHz（3次）、240MHz（5次） 144~300MHz ⭐⭐⭐⭐ 100MHz（以太网） 300MHz（3次）、500MHz（5次） 300~600MHz ⭐⭐⭐⭐⭐ 125MHz（PCIe） 375MHz（3次）、625MHz（5次） 375~700MHz ⭐⭐⭐⭐⭐ 1GHz（DDR4） 1GHz（基波）、3GHz（3次） 1G~3GHz ⭐⭐⭐⭐⭐ 实际案例：某通信设备EMC测试中，312.5MHz频点超标15dB。近场探头定位后发现，辐射源来自主控芯片旁的25MHz时钟线——25MHz × 12.5 = 312.5MHz，正是时钟的第12.5次谐波。错误做法 辐射影响 正确做法 时钟走线跨越地平面分割缝 回流路径被切断，形成大环路天线，辐射增大10~20dB 时钟走线下方必须保证完整地平面，严禁跨越分割缝 时钟走线走在PCB边缘 走线成为边缘辐射源，辐射增大5~10dB 时钟走线距离板边≥3mm，最好走在内层 时钟走线过长且无参考地 走线充当天线，辐射与走线长度成正比 时钟走线尽量短（<λ/10），紧邻参考地平面走线 时钟走线与I/O走线并行 噪声通过容性耦合注入I/O线，I/O线成为辐射天线 时钟线与I/O线间距≥3倍线宽，或走不同层 时钟走线换层时未加回流过孔 回流路径断裂，形成大环路 换层时在信号过孔旁加接地过孔，保证回流连续性 晶振放置在PCB边缘 晶振本体辐射直接从板边泄漏 晶振放置在PCB中心区域，远离I/O接口 优先级 整改措施 预期效果 实施难度 1 优化时钟走线回流路径（消除地平面分割） 降低8~18dB 中（需改板） 2 缩短时钟走线长度（<λ/10@超标频点） 降低3~6dB 中（需改板） 3 串联源端电阻（22~50Ω）控制边沿速率 降低3~8dB 低（改BOM即可） 4 时钟驱动器电源增加多级去耦电容 降低3~6dB 低（改BOM即可） 5 晶振/时钟电路加局部屏蔽罩 降低5~10dB 中（加结构件） 6 使用扩频时钟（SSCG） 降低峰值10dB 低（换器件） 二、布线——"看不见的辐射天线"PCB布线是辐射超标的"第一现场"。很多工程师选用了低噪声芯片，却因为布局布线不当，把芯片的微弱噪声"放大"成了超标的辐射信号。信号电流从驱动端流出，经过走线到达接收端后，必须通过参考平面回流到驱动端，形成一个完整的电流环路。这个环路就是辐射天线——环路面积越大，辐射越强。实际项目中，60%以上的辐射超标问题都和回流路径规划不合理有关。回流路径状态 环路面积 辐射强度 典型场景 完整地平面上方走线 极小（仅走线与地平面间距） 最低 正确设计 跨越地平面分割缝 极大（被迫绕行整个分割区域） 增大10~20dB 常见设计错误 换层后无就近回流过孔 大（回流被迫绕远路） 增大5~15dB 常见设计错误 以电源平面为参考（无去耦电容就近） 中等 增大3~8dB 高频信号以电源平面为参考 实际案例：某医疗设备在230.2MHz频点超标2.1dB。近场探头锁定一条31.8cm的时钟走线，其下方地平面被切成三块"孤岛"。信号回流被迫绕行，环路面积从毫米级暴增到厘米级，电感从1.2nH飙到8.7nH——辐射功率被放大了49倍。缝合地平面后，230MHz频点直接下降18.6dB。层叠问题 辐射影响 改善措施 信号层紧邻参考平面间距过大（>0.2mm） 回流环路面积增大，辐射增大3~5dB 信号层与参考平面间距控制在0.1mm以内 缺少完整地平面（4层板仅2个信号层+电源+地） 高速信号无完整回流路径 至少6层板，保证每个高速信号层紧邻地平面 电源平面与地平面间距过大 电源平面谐振，产生辐射 电源与地平面间距≤0.1mm，增加去耦电容 外层走线比例过高 外层走线无屏蔽，辐射直接向外辐射 高速信号尽量走在内层，利用上下地平面屏蔽 I/O接口是PCB与外部世界的"大门"，也是噪声向外辐射的主要通道。I/O走线问题 辐射影响 改善措施 I/O走线未经过滤波直接引出板外 板上噪声直接通过I/O线辐射 I/O连接器端口处加共模扼流圈或滤波连接器 I/O走线与时钟走线并行 时钟噪声耦合到I/O线 I/O走线与时钟线走不同层，或间距≥3倍线宽 I/O连接器外壳未良好搭接 共模电流通过连接器外壳流向线缆 连接器外壳与机壳360°搭接，接触阻抗<5mΩ I/O走线靠近板边 走线成为边缘辐射源 I/O走线距离板边≥10mm 三、外壳——"最后一道防线的溃败"即使PCB设计完美，如果外壳屏蔽不到位，内部噪声依然可以通过缝隙和开孔"泄漏"出去。外壳是电磁兼容的"最后一道防线"，但这道防线往往因为结构设计疏忽而溃败。设备外壳上的缝隙和开孔是电磁波向外泄漏的主要通道。当缝隙长度接近干扰波长的1/2时，缝隙会成为高效的辐射天线，将内部噪声"泄漏"到外部空间。缝隙长度 对应谐振频率 泄漏严重程度 典型场景 5cm 300MHz 严重 外壳接缝未搭接 10cm 150MHz 极严重 大面积金属面板未固定 20cm 75MHz 灾难性 机柜门未做导电密封 1cm 1.5GHz 中等 通风孔阵列 5mm 3GHz 轻微 小尺寸开孔 搭接问题 具体表现 辐射影响 改善措施 螺丝间距过大 相邻螺丝间距>5cm，缝隙谐振频率降低 增大5~15dB 螺丝间距≤λ/20（1GHz时为15mm） 接触面氧化/涂漆 金属接触面有氧化层或喷漆，接触阻抗增大 增大10~20dB 接触面刮漆/镀锡/镀镍，保证金属对金属接触 缺少导电密封条 可开启面板（门、盖）与箱体之间无密封 增大15~25dB 加装导电泡棉或铍铜弹片 不同金属接触产生电化学腐蚀 铝合金外壳与钢螺丝接触，长期使用后腐蚀 增大10~20dB（长期劣化） 使用同种金属或加绝缘垫片隔离 通风孔是外壳上不可避免的开孔，其辐射泄漏与孔的形状、尺寸、排列方式密切相关：通风孔类型 屏蔽效能（1GHz） 通风效率 适用场景 圆形光孔（直径5mm） 20~30dB 高 低EMC要求场景 六角蜂窝通风板 60~80dB 中 主流EMC设计选择 波导通风窗（截止频率>6GHz） 80~100dB 低 高屏蔽要求场景 金属丝网覆盖 40~60dB 高 中等屏蔽要求场景 很多工程师以为"外壳接地了就没问题"，但实际上，外壳接地不当反而可能恶化辐射。接地方式 对辐射的影响 适用场景 外壳通过低阻抗路径连接到PCB地平面 降低辐射（提供共模电流泄放路径） 推荐做法 外壳通过细导线"飞线"接地 高频下阻抗极大，几乎无效 应避免 外壳浮地（不接地） 外壳成为"二次辐射源"，辐射可能增大 仅在特定隔离场景使用 外壳多点接地形成地环路 地环路充当天线，特定频率辐射增大 应避免 四、三大根因的量化对比——"谁才是最大的'元凶'？"对比维度 时钟问题 布线问题 外壳问题 超标频段特征 离散窄带尖峰（时钟谐波频点） 宽带+窄带混合 宽带为主，特定频点谐振尖峰 典型超标幅度 5~20dB 5~20dB 5~25dB 发生频率 ⭐⭐⭐⭐⭐（最常见） ⭐⭐⭐⭐⭐（最常见） ⭐⭐⭐⭐（较常见） 排查难度 低（频谱对表即可定位） 中（需近场探头扫描） 中（需开盖/盖盖对比） 整改成本 低~中（改走线/加滤波） 中（可能需要改板） 中（加密封条/改结构） 整改周期 短（1~3天） 中（1~2周，含改板） 短（1~3天） 根治效果 彻底（消除谐波源头） 彻底（切断传播路径） 彻底（封堵泄漏通道） 常见误判 盲目换晶振/芯片 忽视回流路径 以为"接地了就没事" 五、系统化排查流程——"三步定位法"遇到辐射超标时，不要急于换器件，按照以下流程系统排查：把超标频点与内部时钟、电源频率"对表"：操作 目的 判断依据 列出所有时钟频率（晶振、CPU、DDR、PWM等） 建立"频率清单" — 计算各时钟的谐波（3次、5次、7次…） 找出可能的谐波频点 — 将超标频点与谐波清单对比 判断是否为时钟谐波 超标频点=某时钟的整数倍 → 时钟问题 临时降低时钟驱动强度或减慢边沿 验证时钟是否为源头 超标点明显下降 → 确认时钟问题 操作 目的 判断依据 用H场探头扫描PCB表面 定位辐射最强的PCB区域 探头读数最大的位置 = 辐射热点 用H场探头扫描线缆 确认线缆是否为辐射源 线缆附近读数大 → 线缆耦合问题 用H场探头扫描外壳缝隙 确认是否有缝隙泄漏 缝隙处读数大 → 外壳屏蔽问题 操作 判断依据 拔掉所有外部线缆后复测 辐射大幅下降 → 问题在线缆耦合 盖上金属盖板后复测 辐射大幅下降 → 问题在结构缝隙 拔掉线缆+盖上盖板后仍超标 问题在PCB本身（时钟/布线） 用铜箔覆盖可疑区域后复测 确认特定区域是否为辐射源 六、三大根因的整改方案对比根因类型 首选整改措施 备选整改措施 预期改善幅度 时钟问题 优化时钟走线回流路径（消除地平面分割） 串联源端电阻控制边沿、加屏蔽罩、使用扩频时钟 8~20dB 布线问题 修复回流路径（缝合地平面、加回流过孔） 缩短走线长度、改层叠、I/O口加共模滤波 5~18dB 外壳问题 缩小螺丝间距、加装导电密封条 使用蜂窝通风板、改善金属搭接面、外壳接地 5~25dB 📌 总结：辐射发射超标的三大根因——时钟、布线、外壳——各有其独特的"指纹特征"：时钟问题的特征是离散窄带尖峰，超标频点与时钟谐波精确对应，排查方法是"频谱对表"；布线问题的特征是回流路径断裂，导致环路面积暴增，排查方法是"近场探头扫描"；外壳问题的特征是缝隙谐振泄漏，超标频点与缝隙尺寸对应，排查方法是"盖盖法"。三者之间并非互斥——实际工程中，超标往往是多个因素叠加的结果。正确的整改顺序是：先压源头（优化时钟和布线），再堵路径（改善外壳屏蔽）。辐射超标就像"房间漏水"：时钟是"水龙头"（噪声源头），布线是"水管"（传播路径），外壳是"墙壁"（最后一道防线）——水漏了不要急着换水龙头，先看看是不是水管破了、墙壁裂了。只有把"水路"理清楚了，才能真正止住漏水。来源：电磁兼容之家
