基于Ansys Workbench的环氧灌封10kV变压器温度-应力仿真

基于Ansys Workbench的环氧灌封10kV变压器温度-应力仿真

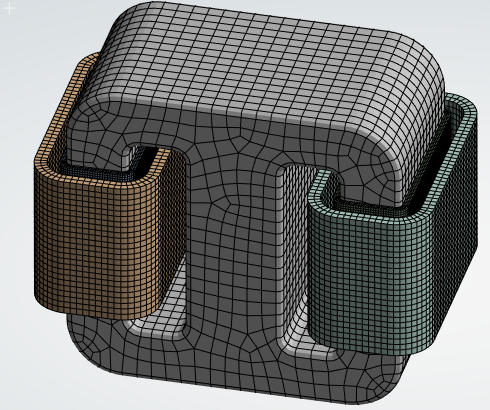

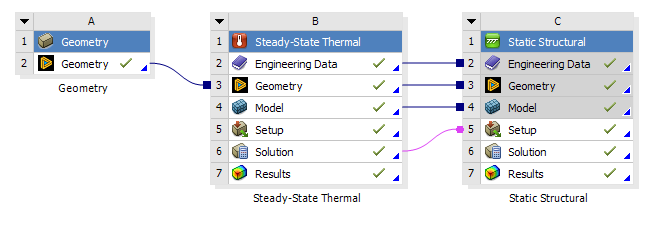

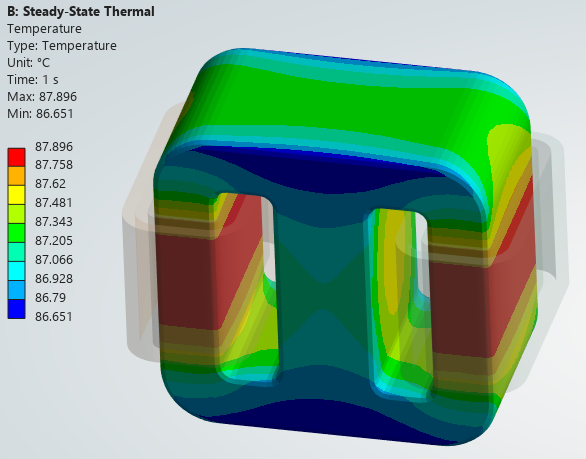

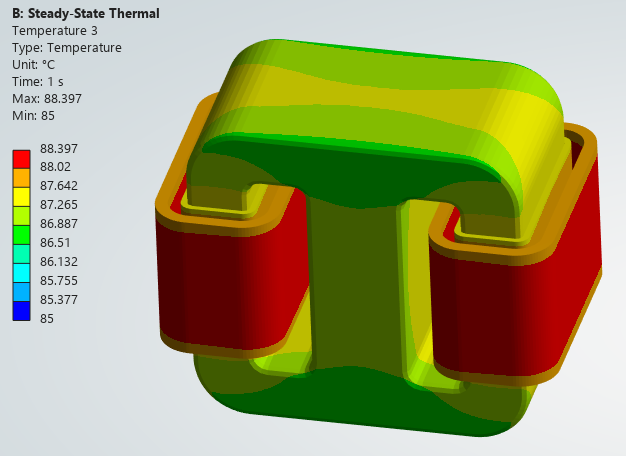

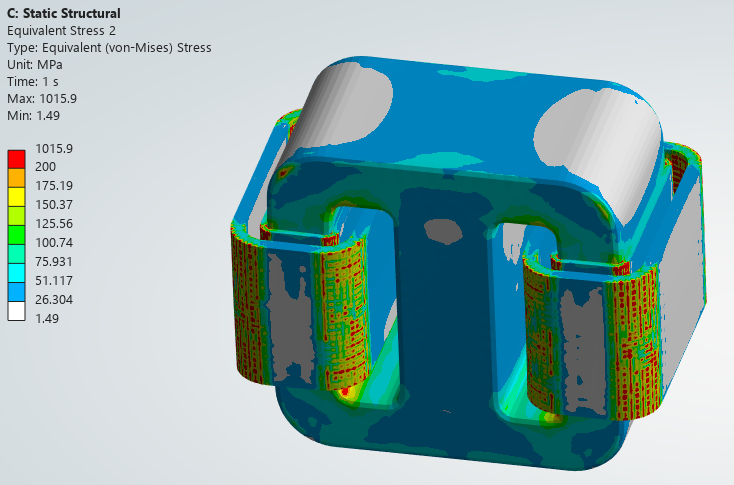

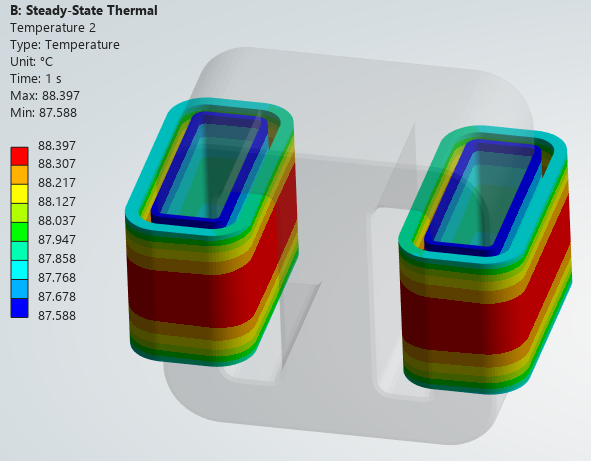

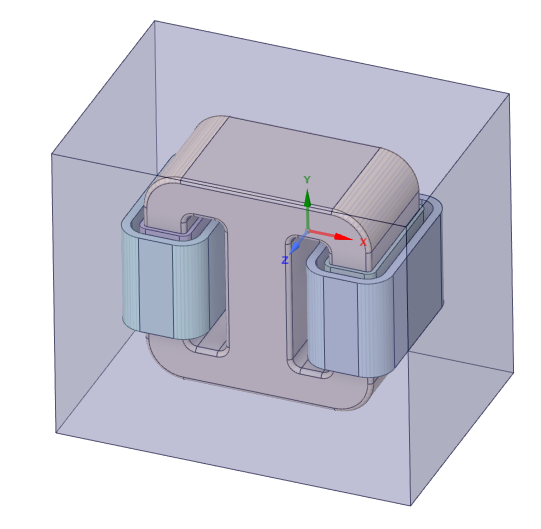

环氧固封式高频变压器采用环氧材料实现设备整体绝缘，可大幅降低设备体积，有效提高功率密度。大容量高频变压器内部温度分布不均，环氧树脂热应力分布集中致使整机开裂，导致绝缘失效。以 10 kV 高压大容量环氧固封式高频变压器为研究对象，建立了温度仿真模型和应力计算模型；获得了在额定运行工况下高频变压器热应力分布，其热应力主要集中在铁芯和绕组之间的环氧层。
