Workbench中参数化计算后自动保存云图结果图片

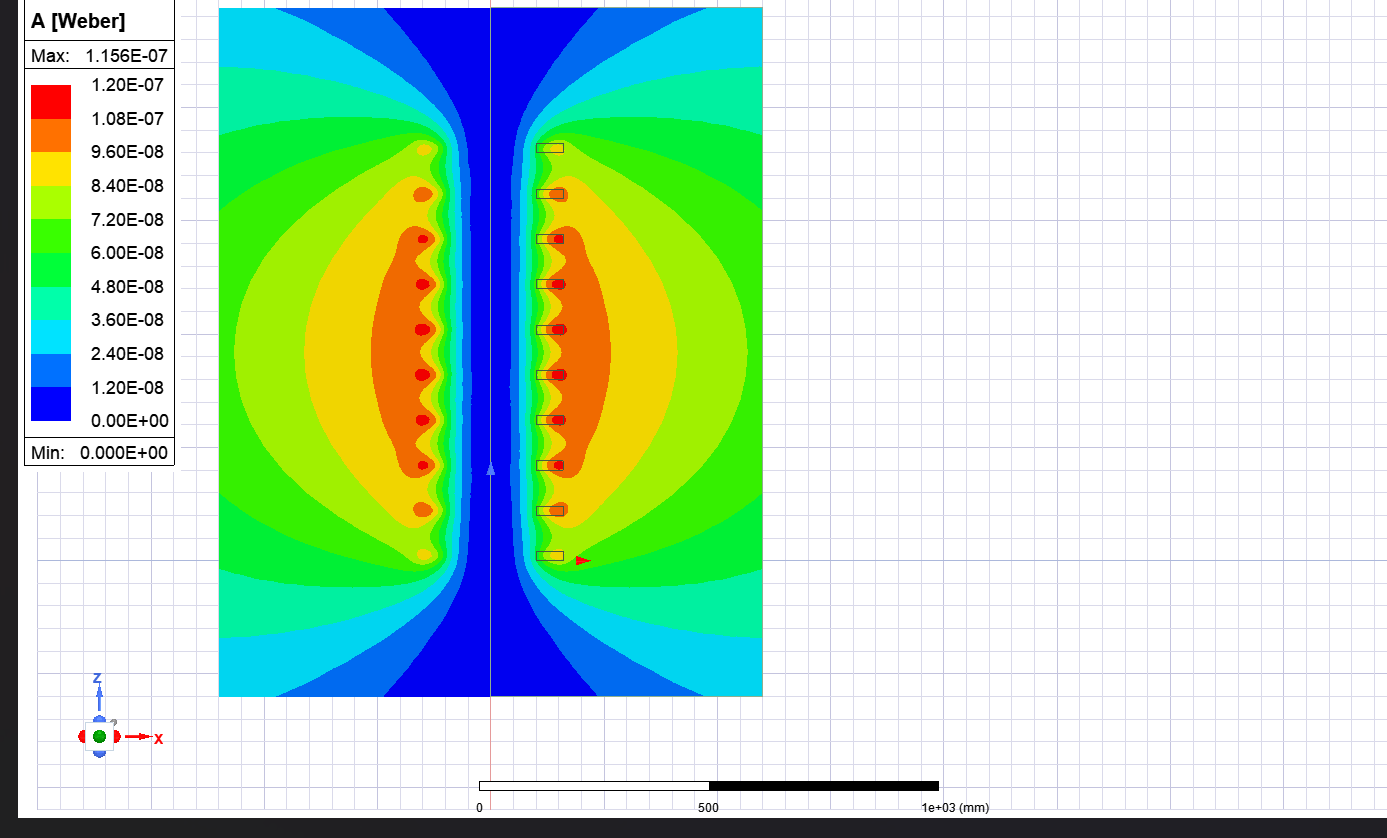

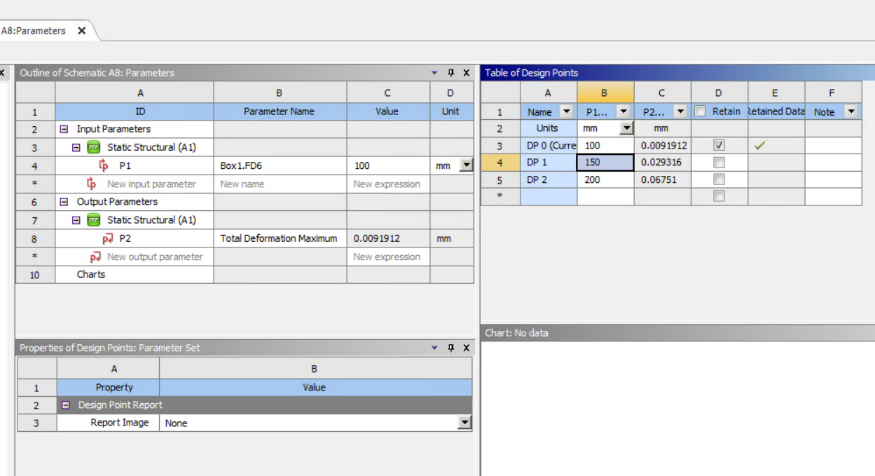

        在workbench中做过参数化仿真的小伙伴都知道，设置参数化计算之后，我们可以得到关注的数值结果，并没有云图结果。如果要查看云图，需要将Table of Design points中的参数设置后的Retain勾选✔，才能保存结果，将对应的结果打开来看出具体的云图等结果

           显然，这样计算的结果太大了，需要保存每一个结果，并且打开，截图，这样太慢了。经过研究可以发现采用如下方法实现保存云图结果，而不需要将后面的Retain保存结果。

具体参数化扫描后图片保存的方法如下：

1. 在solution 后插入python代码，参考后面的python代码

2. 下面属性设置修改代码target callback为after post，右键先Connect一下，否则错误。

3. Workbench平台下updata所有参数化结果，或者直接solve即可

4. 保存其他的结果，只需要copy一份代码，将结果的名称在代码中替换成对应的名称即可

5. 结果保存在\项目名称\user_files下面

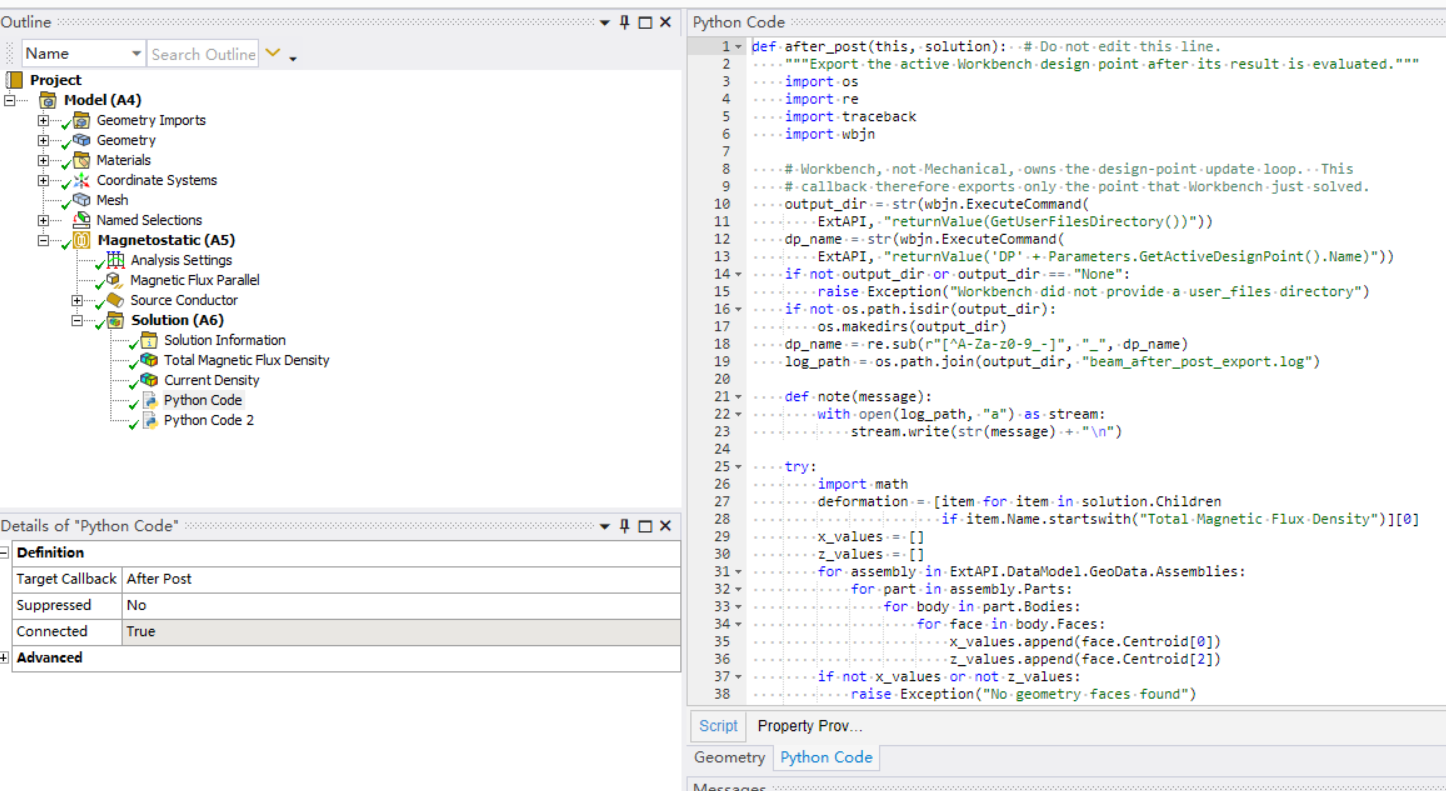

操作插入的python代码界面

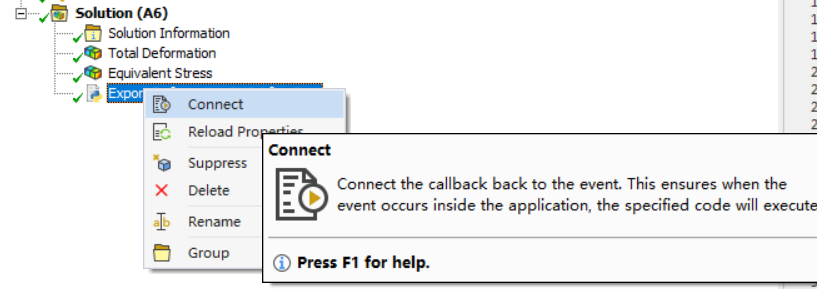

操作python代码连接

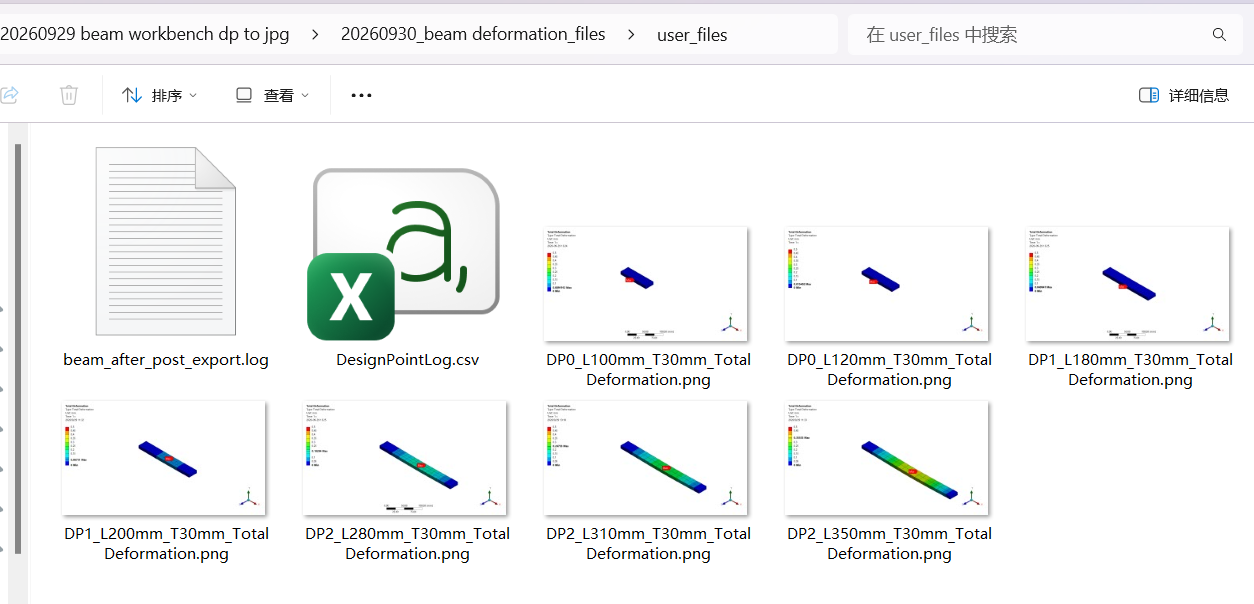

保存的结果图片

Workbench Parameter Set → Design Point 的【After Post 回调脚本】（after_post），不是普通 Mechanical Python Code 对象。

触发时机：每一个 Design Point（DP）求解完成、Mechanical 算出结果之后，Workbench 自动执行回调。

作用：每个 DP 跑完自动截取 Total Deformation 云图 PNG，文件名带上 DP 编号、梁长度、梁厚度，并且脚本内部强制控制：变形放大倍数、相机视角、色标分段范围，输出到 WB 的UserFilesDirectory目录。

语言环境：Ansys Mechanical IronPython（wbjn + ExtAPI），是挂在参数扫描 DP 回调的钩子函数。
