AI 助力仿真工程师｜Codex与Maxwell电磁仿真实现图片一键生成仿真模型
AI 助力仿真工程师｜Codex与Maxwell电磁仿真实现图片一键生成仿真模型
在 4月份的时候，曾有前同事和我讨论是否可以做一个AI项目。需求是根据参数要求，让AI自动生成一个电气柜，建立三维模型，自动生成BOM表，自动仿真验证其可行性，并自动生成模型库。当时我很震惊地表示：我还生活在旧石器时代吗？现在AI都这么先进了吗？
关于AI对仿真的应用，前面发布过AI提升CAE效率80%，你还不会用吗？看你着急吗？-仿真秀，确实很着急，搜索了很多相关AI的应用文章自己尝试着用了几个不同的Agent来做了几个案例，参考告别外网codex，用豆包AI全自动驱动Ansys Maxwell电磁仿真（实操案例）-仿真秀
最近两年的AI话题满天飞，人工智能几乎一天一个变化，各大公司都在努力推进AI在企业中的应用。我在网上搜索后发现，很多企业发布的宣传内容都宣称自己的产品设计采用AI后达到了非常先进的性能，甚至节约了80%的时间。类似的宣传让我想起了几十年前的现象——“小麦亩产1万斤”。现在的AI宣传给人的感觉有点类似：如果别人家公司用AI节约了80%的支出、效率提升了80%，而你家公司没有做到，就像别人家粮食亩产1万斤，你家粮食亩产只有800斤，你能不急吗？
AI在软件编程行业的成功应用已经不必赘述。那么，作为机械工程师和仿真工程师，我们该如何利用AI来提升工作效率呢？
相信大家对豆包、通义千问、DeepSeek等对话式工具已经相当熟悉。以前有事找百度，现在变成了有事问豆包。让AI生成PPT、生成Word、处理数据、生成图片等Office办公相关应用，大家已经非常熟悉，这些应用可以用于财务、人事、宣传、统计等相关岗位。但是这些使用方式与机械工程师的工作感觉还有一定距离。除了常规的数学、物理、机械类问答之外，AI如何才能真正提高我们的效率呢？它能不能帮我们画图与仿真分析呢？
直到最近两个月看到Codex的应用，我才有了耳目一新的感觉。目前AI不再只是一个对话框，而是一个Agent智能体。它不只是在线处理数据，而是可以根据对话框中的内容，调用本地电脑软件进行操作，这就方便多了。
Agent是如何操作的呢？下面以Maxwell仿真分析为例，先介绍一下流程。
传统流程：人脑思考 → 手动点鼠标建模 → 手动设置参数 → 手动求解 → 手动整理数据
以codex和Maxwell为例，Agent流程:
自然语言需求（codex窗口输入）→ AI解析指令（后台调用大模型，输出python代码） → 本地接口联动（pyaedt）→ Maxwell调用生成的python自动仿真 → AI根据结果输出专业分析
实现AI驱动仿真的关键点如下：
1. 本地需要安装仿真分析软件Maxwell，并安装Codex软件。
2. 安装Python，并安装中间接口PyAEDT。
3. Codex需要具备ChatGPT账号及相应费用支持。
最近研究了一下Codex与Maxwell的连接使用，并在这里展示一个成功案例。
目标：根据手绘示意图，建立Maxwell仿真分析文件，提取受力数据
操作如下：
在Codex的对话框中逐行输入下面7行内容，以防止报错并便于逐行执行；后期也可以统一执行。
1.打开Maxwell软件， 设置为2D的轴对称，保持打开状态。

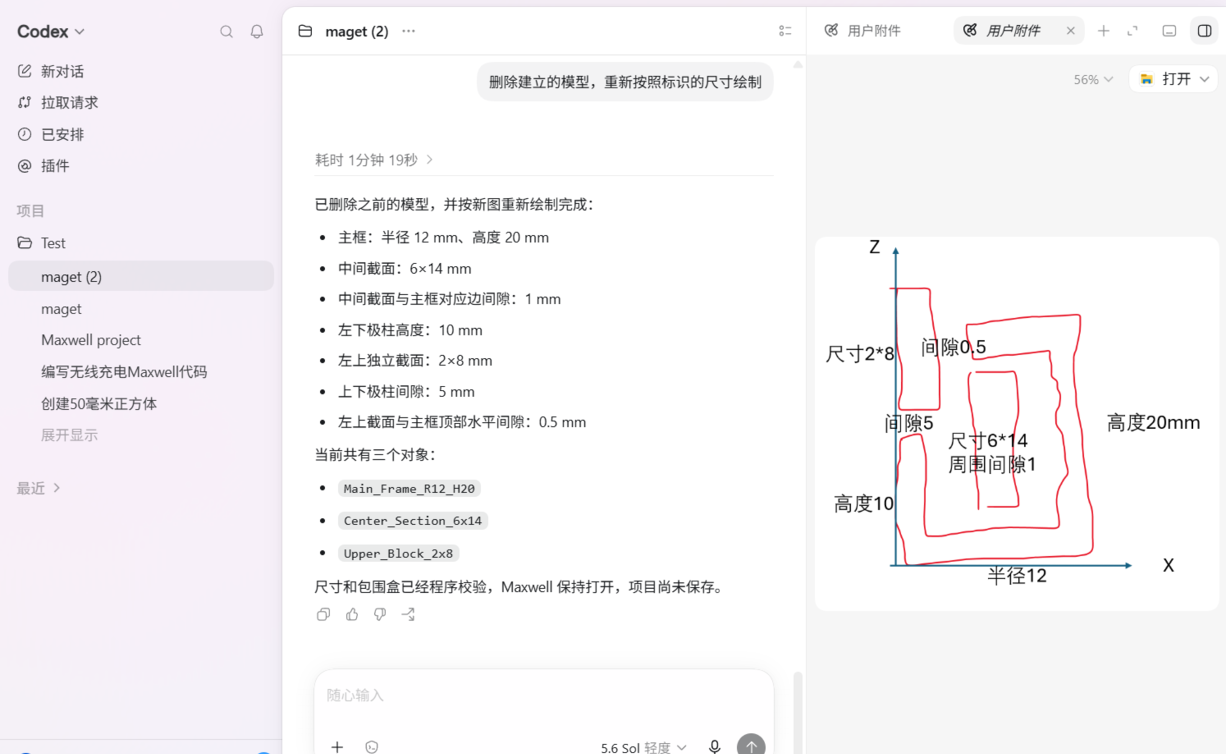

2.在XZ平面建立模型如图所示，尺寸按照图中标识来绘制。
结果如图所示（不得不惊叹AI对图形的理解力）。
3. 设置模型中线圈的安匝数为1000 A。
4. 将中间区域设置为线圈，并将线圈的安匝数设置为1000 A；在外部绘制3倍大小的空气域，并将边界设置为balloon。
5.将动铁芯标记，记录受力，计算。
6.查看磁场云图，提取受力数值并输出。
7.保存项目到D:\09_AI\01_Codex\08_Temp中。

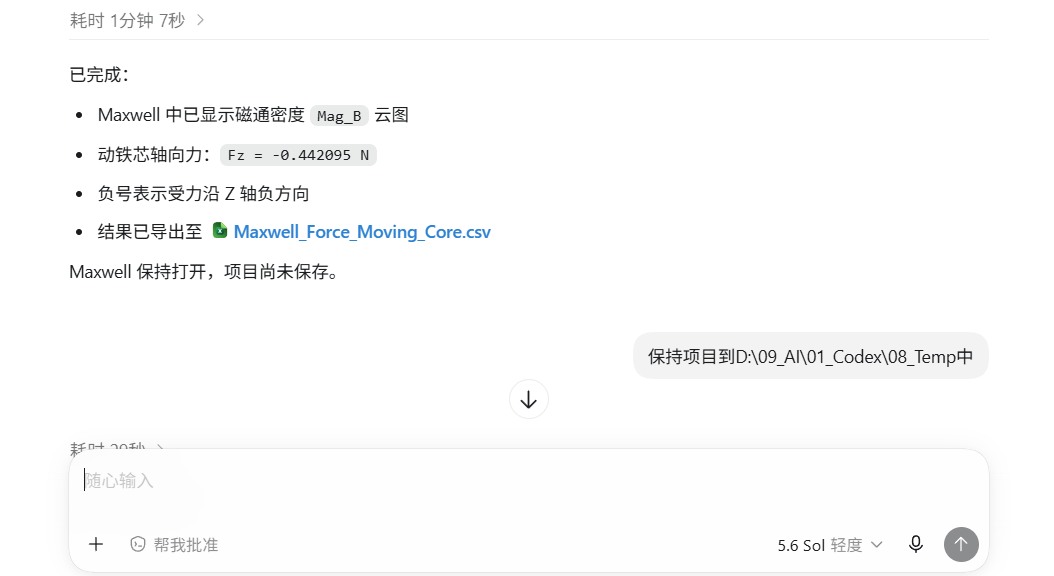

结果如图所示，Maxwell设置的项目文件被完整输出并保存，同时Codex界面也友好地给出了结果FZ的数值。这样一来，非专业人员也可以尝试使用。
以上案例展示了一个正确生成的仿真分析结果。当然，在这个过程中也经历了各种试错，最后才得到一个比较好的结果。但是，一旦成功后生成skill，后期就方便了；下次可以更换图形，并按照同样思路进行计算。
回到开始的问题，AI驱动软件自主画图已经不再遥远，越来越多的电脑工作都开始交给AI来执行。当重复性的劳动被机器接手后，留给我们的便是AI不能替代的事情，那就是人的创新力。目前为止，束缚AI发挥价值的，从来不是工具本身，而是我们的想象力。
未来几年，人工智能必将更深地嵌入我们的工作与生活。我们要做的不是被时代淘汰，而是主动接受时代的进步。建议大家尝试一些新的AI工具，用它们来提高我们的工作效率。
最后再说一句话：再先进的机器，即使是人工智能也不能完全替代人类智力，所以我们要做的就是利用它，驱使它，而不是被他来利用！
