BGA封装热应力仿真案例：温度载荷下的焊点应力分布与热可靠性分析

BGA封装热应力仿真案例：温度载荷下的焊点应力分布与热可靠性分析

—— 基于Abaqus有限元模型的BGA封装结构热-力响应研究

一、案例背景与技术挑战

BGA（Ball Grid Array，球栅阵列）封装广泛应用于电子器件与芯片封装。其结构通常由芯片、封装基板、焊球阵列以及PCB等多层部件共同组成。器件在工作、通断电或环境温度变化过程中会经历反复升温与降温，不同材料之间的热膨胀特性并不一致，这种失配会在焊点、基板界面及局部转角区域形成明显的热应力和热变形。

对BGA封装而言，焊点既承担电连接功能，也承担机械连接与热载荷传递功能，因此往往是热可靠性分析中最关键的薄弱环节。工程人员真正关心的问题包括：温度变化后应力主要集中在哪里？边缘焊点与中部焊点的受力是否一致？不同结构层之间的热变形如何传递？长期热循环下哪些区域更容易发生疲劳损伤？这些问题都适合通过有限元方法进行提前评估。

本案例根据视频中展示的论文资料与Abaqus后处理模型进行整理，重点围绕BGA结构的热应力分布、焊点局部响应以及热可靠性分析思路展开。视频未明确给出的材料参数、具体温度循环数值等信息不作额外假设，文章主要依据已展示模型和结果进行工程化解读。

二、技术路线：BGA封装的热-力耦合有限元分析

BGA热可靠性问题本质上是典型的热-结构耦合问题。温度变化首先引起芯片、封装基板、焊料和PCB等材料发生热膨胀或收缩；由于各材料热膨胀系数不同，界面之间会产生相互约束，进而形成热应力。有限元分析的核心就是将这一热变形过程转化为可计算的位移、应力和应变结果。

在实际建模中，一般需要完成几何建模、材料定义、接触或绑定关系、网格划分、温度载荷施加以及结构约束设置，再通过Abaqus求解得到各层结构及焊点阵列的应力分布。对于焊点可靠性研究，还可进一步提取局部应力/应变历程，为后续热疲劳寿命预测提供依据。

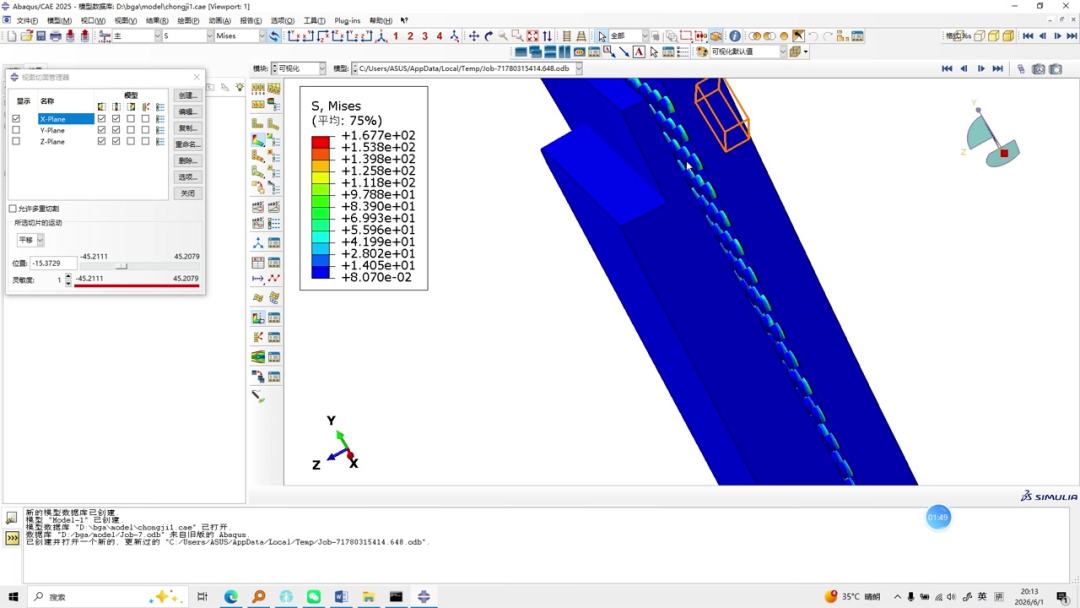

图1 BGA封装模型局部剖切及Mises应力后处理界面

三、模型与仿真设置

从视频中的Abaqus模型可以看到，研究对象采用了包含大面积基板与规则焊点阵列的三维封装结构。通过剖切显示可以清楚观察焊球沿阵列方向分布，并可进一步查看芯片/封装区域与下层板结构之间的传力关系。这样的建模方式既保留了BGA焊点阵列的几何特征，也便于对边缘焊点和中部焊点进行对比。

对于这一类模型，建模质量的关键不只在于几何是否完整，更在于材料热膨胀参数、焊点区域网格以及边界条件是否合理。由于焊点尺寸通常远小于整体PCB尺寸，如果网格过粗，局部热应力峰值可能被显著低估；反之如果对整个模型全部采用极细网格，又会带来较高计算成本。因此工程中通常采用整体适度网格、焊点局部加密的策略。

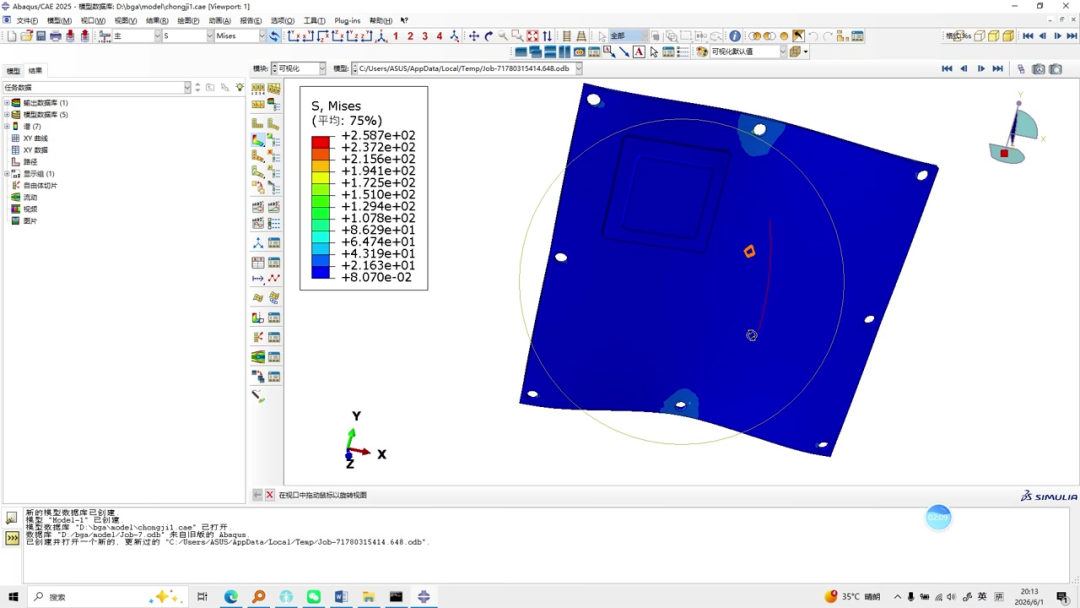

图2 BGA板级模型整体应力显示与局部结构观察

四、关键结果分析

4.1 焊点阵列是热应力传递的核心路径

从模型显示可以看出，焊点阵列位于封装体与下层板之间，是不同材料热变形相互传递的直接通道。当温度发生变化后，上下结构会因热膨胀能力不同产生相对位移，而焊球必须通过自身变形来协调这种失配。因此，焊点附近往往比大面积板区更容易形成明显的应力梯度。

这也是为什么BGA可靠性研究通常不会只关注整板最大应力，而要进一步观察单个或若干代表性焊点的局部响应。特别是距离封装中心较远的边缘位置，由于热膨胀失配累积位移更大，通常更值得重点检查。

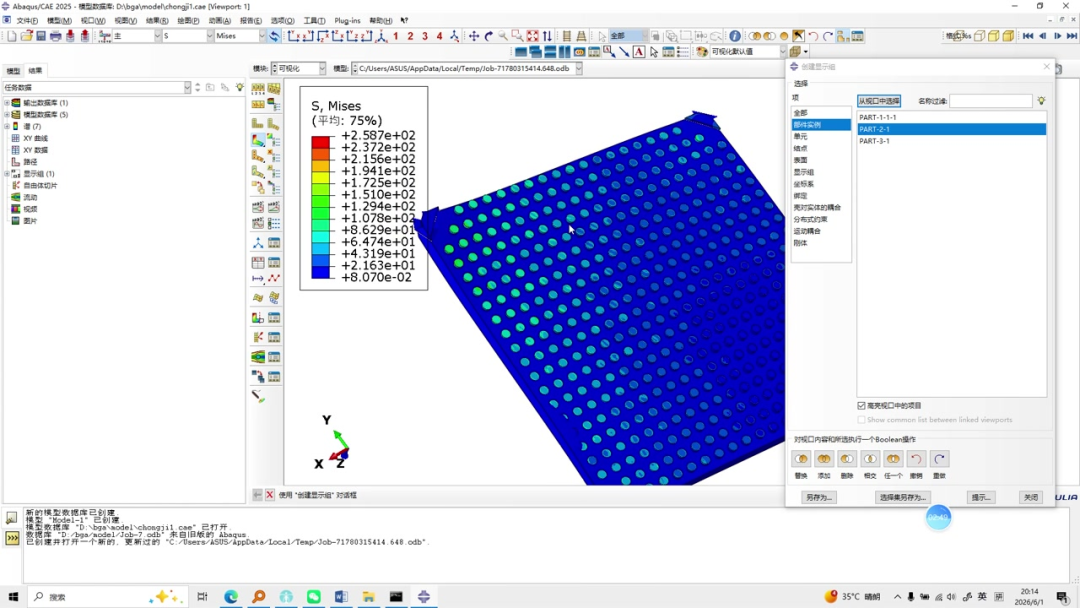

图3 焊点阵列分布及板级结构局部显示

4.2 整体云图可快速识别结构薄弱位置

Abaqus后处理中的Mises应力云图可以直观反映温度载荷作用下的整体受力状态。通过旋转、剖切和局部放大，可以从整板层面逐步定位到封装区域，再继续下钻到具体焊点。相比只查看单一数值，这种“整体—局部”的结果分析方式更适合工程判断，因为它能够同时兼顾结构传力路径与局部应力峰值。

从视频展示的结果看，大面积板区域总体以较低应力颜色为主，而封装及焊点附近出现更明显的梯度变化，这说明热膨胀失配带来的影响主要集中在局部连接区。对产品设计而言，这类结果可以用于判断焊点布局、封装尺寸和板级约束是否存在明显不合理之处。

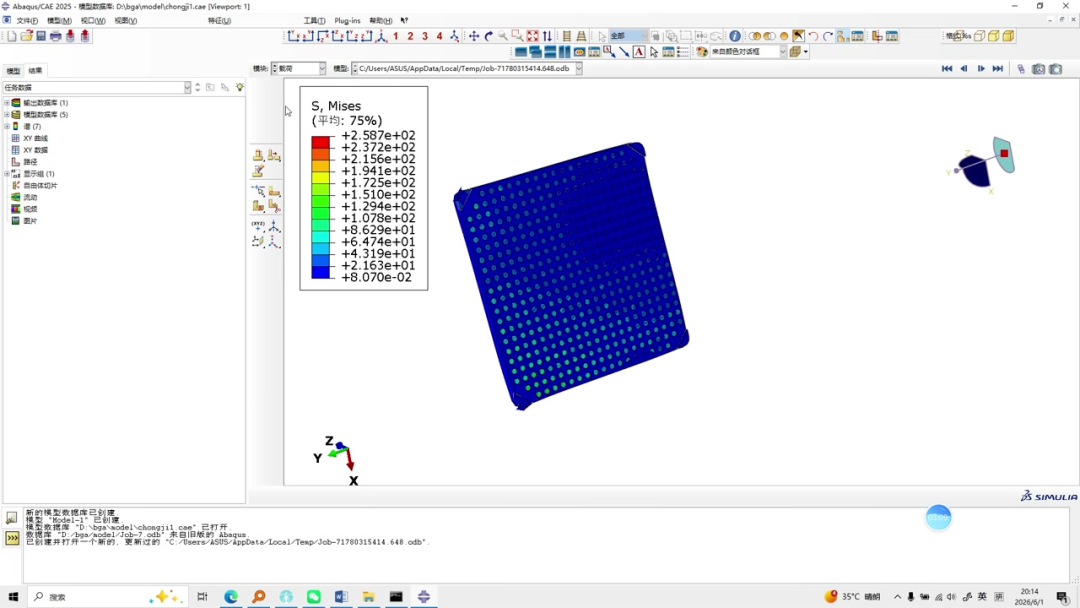

图4 BGA封装板级模型整体结果显示

4.3 热可靠性评价不应只看一次峰值

对于BGA封装，单次升温后的最大应力只能说明当前工况下的瞬时危险程度，而真正的“热可靠性”还与反复温度循环密切相关。焊料在长期升温—保温—降温过程中会不断经历循环变形，局部应变逐步累积，最终可能形成热疲劳裂纹。

因此，如果后续需要把当前案例继续深化，可以在已有模型基础上增加温度循环历程，提取关键焊点的应力—应变变化，并结合相应的焊料疲劳寿命模型进行寿命估算。这样就可以从“哪里应力大”进一步走向“哪里先失效、能承受多少循环”的可靠性评价。

五、结论与工程价值

通过本次BGA封装热应力有限元分析案例，可以形成以下几项具有实际工程意义的认识：

① BGA封装在温度变化过程中会因不同材料之间的热膨胀失配产生明显的热应力，焊点阵列是连接不同结构层并协调热变形的关键区域。

② 仅观察整体板级结果并不足以判断可靠性，需要通过剖切、局部放大等方式进一步分析封装边缘和代表性焊点的应力状态。

③ Abaqus有限元方法能够在实物热循环试验之前提前识别潜在高风险区域，为焊点布局、封装尺寸、材料选型与结构优化提供定量参考。

④ 如果进一步叠加温度循环、焊料非线性本构及疲劳寿命模型，可将当前热应力分析升级为完整的热疲劳可靠性预测流程。

对于电子封装研发而言，这类仿真最大的价值并不是替代全部试验，而是在样机验证前快速筛选高风险方案、减少无效试错，并把后续热循环试验聚焦到最关键的位置。对于技术服务案例展示而言，BGA热可靠性分析同时具备明确的行业背景、完整的有限元流程以及直观的结果云图，非常适合作为工程技术类干货内容进行传播。
