Fluent中的风扇怎么设置：固定风量、压力跃升与风机曲线
设置风扇之前，先确认手中已知的是一个目标风量、一个固定压升，还是完整的风机性能曲线。边界条件应当服从已知信息，而不是根据哪个选项容易收敛来决定。
如果计算目的只是比较某一给定通风量下的温度或流场，例如比较两个风道方案在 1000 m³/h 条件下的差异，可以在入口直接规定速度或质量流量。此时风量是人为给定的计算条件，不是 Fluent 根据风机能力求出的结果。
采用速度入口时，应先根据入口有效面积换算平均速度：
v = Q / A
其中，Q 为体积流量，单位应先换成 m³/s；A 为入口有效流通面积，单位为 m²。若风量单位是 m³/h，还需要除以 3600。入口面积不能简单取风扇外框尺寸，过滤网、百叶和实际开孔会影响有效流通面积。

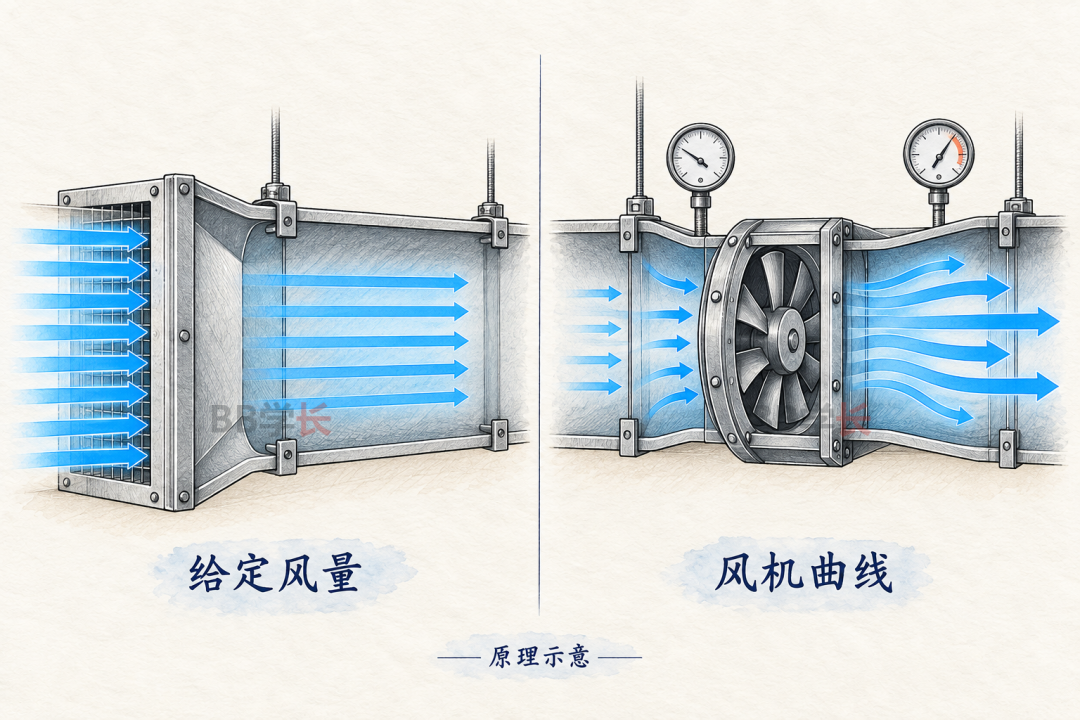

图1 固定风量与风机曲线代表不同的边界假设（原理示意）
对于恒定密度的空气流动，速度入口已经能够确定质量流量。若已知数据本身以 kg/s 给出，也可以使用质量流量入口。质量流量入口会根据入口面积、密度及流动方向计算对应速度，因此单位和方向仍需检查。
这种方法适合给定工况的方案比较，但它绕过了风机与系统阻力之间的匹配关系。即使风道阻力变大，入口流量仍会被强制维持在设定值。因此，固定风量模型不能用来证明某台实物风机一定能够提供该风量。
当已知风机在某一工况下能够提供近似固定的压升时，可以将内部面设置为 Fan 边界，并给定压力跃升。Fluent 将风扇视为一个没有几何厚度的内部面，流体穿过该面时压力发生不连续变化。
压力跃升不是风扇出口的静压值，也不是直接规定系统压降。它表示流体通过风扇面时获得的压力提升。若只输入一个常数，意味着无论通过风扇的流量怎样变化，模型都施加同一个压升。这种简化便于初步比较，但不能描述真实风机随流量变化的性能。
风扇面方向必须重点核对。Fluent 会给出该面的平均方向；如果该方向与希望的送风方向相反，需要反转 Fan Direction。方向设置错误时，压力跃升会作用在错误方向，可能表现为流量很小、流向相反或迭代异常。

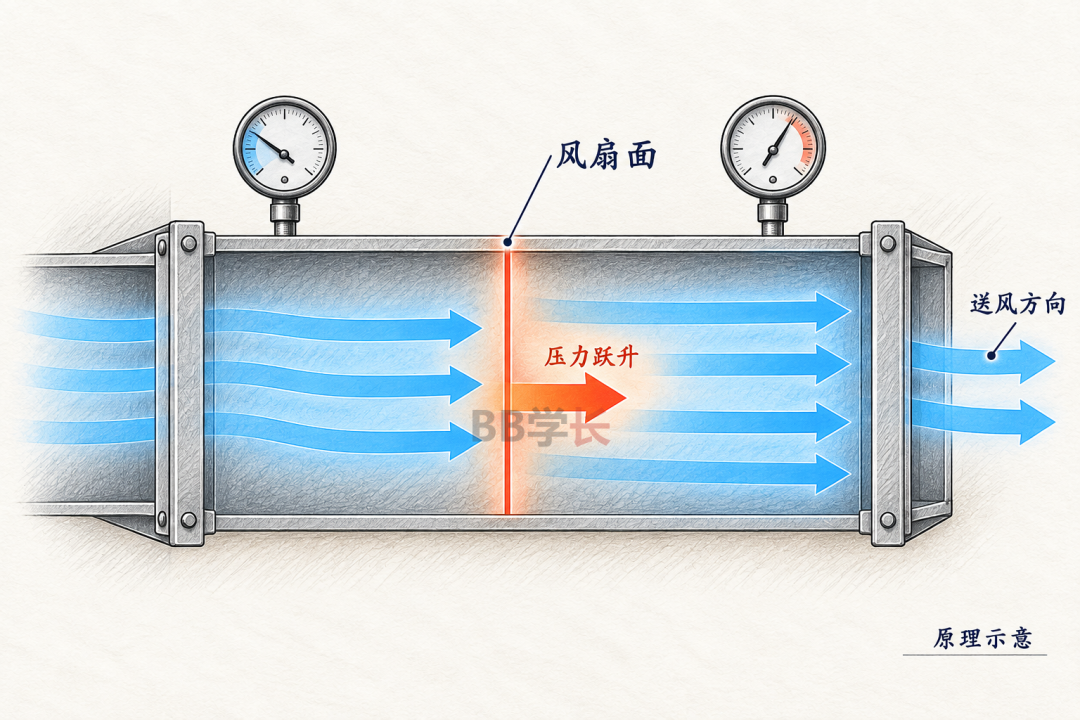

图2 Fan边界在内部面上施加压力跃升（原理示意）
真实风机通常用压升—流量曲线描述：流量增大时，可提供的压升一般会下降。Fluent 的 Fan 边界可以使用常数、多项式、分段线性函数、分段多项式或 UDF 定义压力跃升。
这里容易出现一个单位问题。Fan 边界使用的是风扇面局部法向速度，而厂家样本通常给出体积流量。若要把厂家曲线转换为分段线性数据，需要根据风扇面的有效面积，将每个流量点换算成法向平均速度，再与对应压力跃升配对：
vₙ = Q / A_fan
换算前应统一 m³/h、m³/s、Pa 等单位，并确认样本曲线对应的转速、空气密度和测试条件。模型中的风扇面面积如果与样本所对应的有效面积不一致，直接套用曲线就会改变曲线的物理含义。
此外，曲线输入顺序、压力正负号和风扇面方向应相互一致。最稳妥的做法不是只看速度云图，而是计算后报告风扇两侧的压力变化和通过风扇的流量，确认工作点落在输入曲线的有效范围内。
工作点不是提前指定的
采用风机曲线后，最终流量由风机性能与系统阻力共同决定。管路、过滤网、散热器、弯头和狭窄通道都会产生阻力；流量增加时，系统所需压差通常也会增加。风机曲线与系统阻力曲线的交点，就是当前模型的工作点。

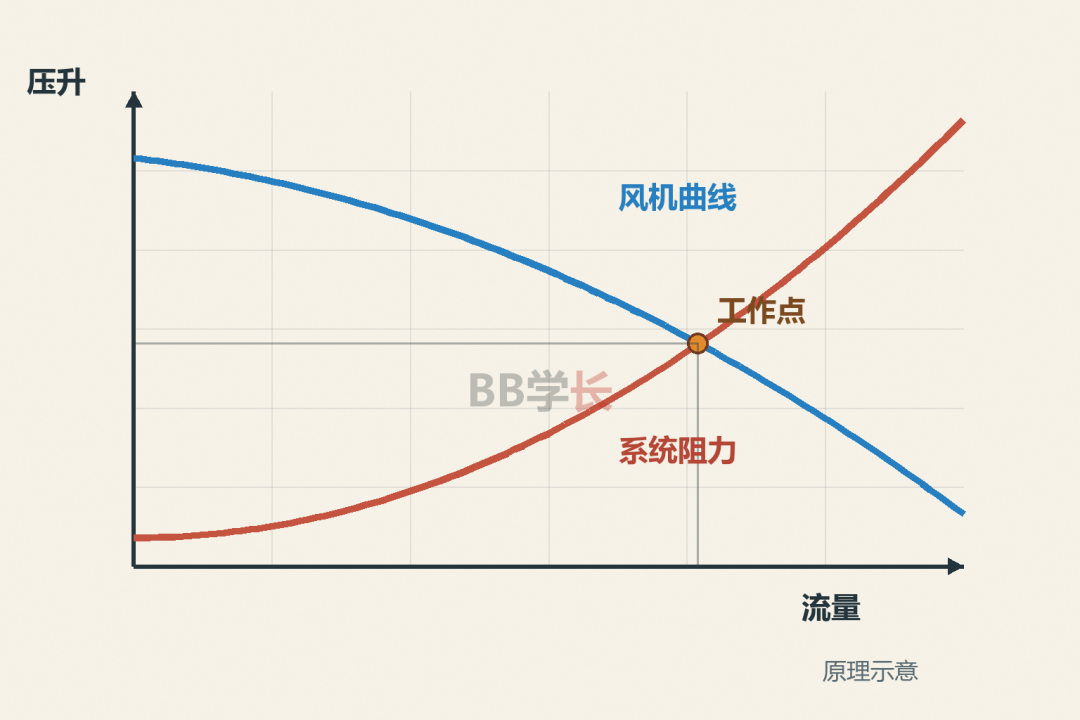

图3 风机曲线与系统阻力曲线的交点决定工作点（原理示意）
因此，换一块更密的滤网、缩小风道或增加弯头，即使风机本身没有变化，求得的流量也可能下降。反过来，如果模型省略了主要阻力结构，工作点会向大流量方向移动，得到的冷却能力可能偏高。
这也是固定风量入口与风机曲线模型最主要的区别。前者回答“给定这么多风量时，温度和流场怎样”；后者回答“这台风机装进当前系统后，可能形成多大流量”。两种问题都可以计算，但不能把答案互相替代。

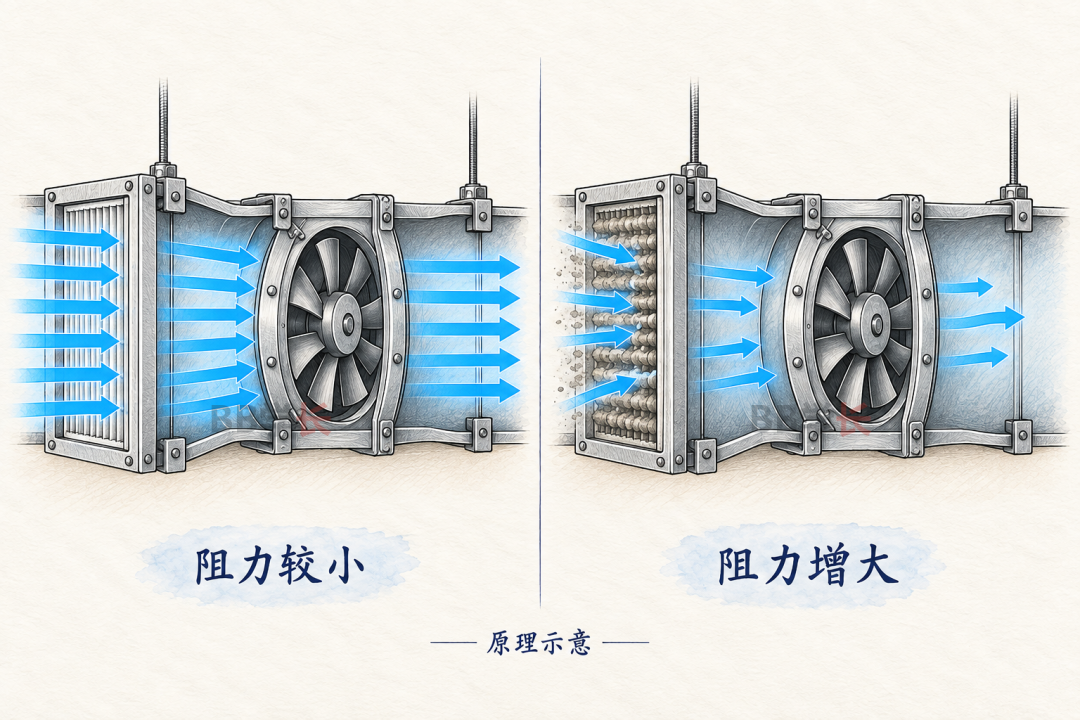

图4 同一台风机面对更大系统阻力时，实际流量会改变（原理示意）
如果风扇位于计算域内部，可以在对应内部面上建立 Fan 边界。若风扇直接位于计算域的进出口位置，还可以根据模型结构考虑 Intake Fan 或 Exhaust Fan 等边界类型。无论使用哪一种，都要保证计算域边界、风扇位置和实际空气路径一致。
在很多简化模型中，也可以把风扇放到计算域外，只在入口给定风量。这并非错误，但应在结论中明确：该结果是在指定流量下获得的，不包含风机工作点预测。若后续需要选型或判断滤网堵塞后的风量变化，就应补充风机曲线和系统阻力。
① 流向：风扇面平均方向是否与实际送风方向一致。
② 单位：体积流量是否已由 m³/h 换成 m³/s，压力是否使用 Pa。
③ 流量：通过风扇的实际流量是否落在性能曲线覆盖范围内。
④ 压升：风扇两侧的压力变化是否与输入曲线及方向一致。
⑤ 守恒：进出口质量流量是否平衡，是否存在未预期的回流路径。
⑥ 适用范围：固定风量结果是否被误写成真实风机能力，简化结构是否遗漏主要阻力。
Fluent 中没有一种“任何风扇都适用”的设置方法。只做给定风量下的方案比较，可以使用速度入口或质量流量入口；需要描述风扇与系统之间的匹配关系，应优先使用能够反映压力—流量关系的模型。设置完成后，再用流量、压升和方向进行交叉检查，才能确认边界条件真正表达了预期工况。
需要复现具体风机模型时，应提前整理风机性能曲线、转速、空气条件、安装位置、有效面积及主要阻力结构。资料不完整时，可以先做给定风量的敏感性分析，但应把假设和适用范围写清楚。
