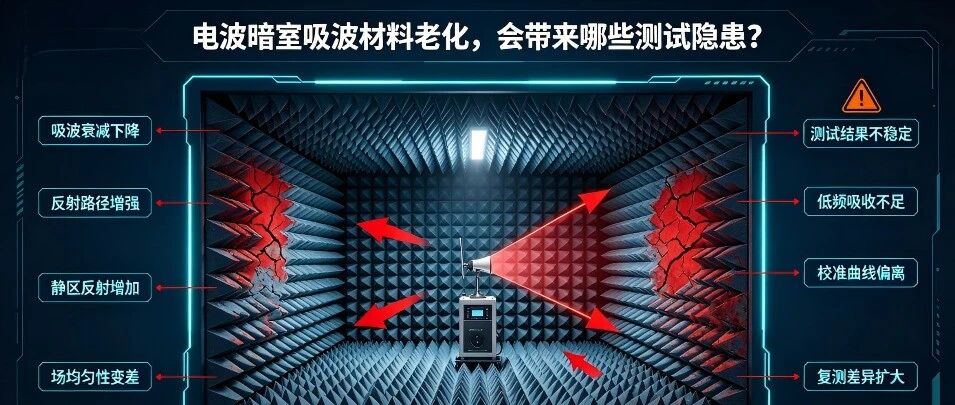

电波暗室吸波材料老化，会带来哪些测试隐患？
"暗室建了八年，最近测辐射发射时 200MHz 附近总是出现一个莫名其妙的鼓包，NSA 验证勉强卡在 ±4dB 边缘，换了三根天线、调了两次接收机增益都没用。"——这是国内大量进入"中年期"的电波暗室正在经历的典型困境。电波暗室（Anechoic Chamber）的核心性能不取决于钢板有多厚、屏蔽门有多贵，而取决于那层看似不起眼的吸波材料。它是暗室的"肺"，负责吞噬所有反射波，营造纯净的自由空间电磁环境。然而，吸波材料是有机高分子复合材料，从安装之日起就在不可逆地老化。这种老化不是"突然失效"，而是"慢性退化"——像人的血管硬化一样，每年损失一点性能，直到某天测试结果开始频繁异常，才发现暗室已经"病入膏肓"。电波暗室吸波材料老化——测试隐患全景图1. 吸波材料基础与老化机制4│ ├── 1.1 碳粉聚氨酯泡沫（PU Foam）├── 1.2 铁氧体瓦/瓷砖（Ferrite Tile） ├── 1.3 混合型吸波材料（Hybrid）├── 1.4 四大老化机制 ├── 氧化降解（碳粉+空气） ├── 水解反应（PU基材+湿度） ├── 热疲劳（温度循环） └── 机械损伤（振动/触碰/清洁）└── 1.5 老化速率影响因素2. 隐患一：NA/SVSWR 超标 → 场地验证失败├── 2.1 低频段（30~200MHz）最先恶化├── 2.2 NSA 偏差从 ±2dB 漂移到 ±4dB 边界├── 2.3 SVSWR 峰值升高 → 驻波恶化└── 2.4 年度验证成本激增（反复调试仍不合格）3. 隐患二：辐射发射测试数据失真 ├── 3.1 反射叠加导致虚假峰值 ├── 3.2 真实信号被反射抵消 → 漏检 ├── 3.3 频率选择性衰落 → 频谱畸变 └── 3.4 测量不确定度增大（±3dB → ±6dB）4. 隐患三：辐射抗扰度场均匀性退化 ├── 4.1 校准面场强不均匀（> ±3dB） ├── 4.2 热点/冷点漂移 → EUT 受力不均 ├── 4.3 功放功率需求增大 → 设备过载风险└── 4.4 测试重复性下降 5. 隐患四：天线校准结果偏移 ├── 5.1 自由空间条件破坏 → AF 误差 ├── 5.2 近场耦合增强 → 互阻抗变化└── 5.3 校准证书可信度下降6. 隐患五：屏蔽效能测试误判 ├── 6.1 室内反射干扰接收天线 ├── 6.2 背景噪声抬升 → 动态范围压缩└── 6.3 小泄漏信号被反射掩盖7. 隐患六：特定频段性能塌陷 ├── 7.1 低频塌陷（30~200MHz）：碳粉氧化+泡沫收缩├── 7.2 中频塌陷（200MHz~1GHz）：界面脱粘+厚度减薄├── 7.3 高频塌陷（>1GHz）：表面粉化+几何变形 └── 7.4 谐振频率漂移8. 隐患七：安全风险├── 8.1 粉尘污染 → 呼吸道危害 + 设备短路├── 8.2 脱落砸伤 → 高空坠物 ├── 8.3 阻燃性能退化 → 火灾风险└── 8.4 霉菌滋生 → 生物污染9. 隐患八：合规与认证风险├── 9.1 CNAS/CMA 评审不符合项 ├── 9.2 测试报告法律效力受质疑├── 9.3 客户审核不通过└── 9.4 保险理赔争议10. 隐患九：运维成本指数级增长├── 10.1 频繁局部修补 → 人工+材料费├── 10.2 NSA 验证反复重做 → 停机损失 ├── 10.3 测试效率下降 → 排期延长└── 10.4 提前整体更换 → 资本支出骤增11. 隐患十：隐性数据污染 ├── 11.1 历史数据基线漂移 → 趋势分析失效├── 11.2 不同时期数据不可比└── 11.3 研发决策被误导12. 老化程度分级评估表13. 检测与诊断方法体系14. 修复与延寿策略15. 全生命周期管理建议16. 总结：暗室是有寿命的精密仪器一、 吸波材料基础与老化机制1.1 三类主流吸波材料类型 工作频段 吸波机制 典型形态 设计寿命 碳粉聚氨酯泡沫 200MHz ~ 40GHz 介电损耗（碳粉导电网络） 尖劈/楔形/金字塔 8~15 年 铁氧体瓦 30MHz ~ 1GHz 磁损耗（磁畴共振） 平板/曲面砖 15~25 年 混合型 30MHz ~ 40GHz 磁损+介电损协同 铁氧体底+泡沫尖 10~20 年 1.2 四大老化机制详解碳粉暴露在空气中，与氧气发生缓慢氧化反应。碳颗粒表面生成氧化物绝缘层 → 导电网络断裂 → 介电损耗下降。加速因素：高温、高湿、臭氧、紫外线（如有照明直射）。表现：吸波率逐年下降，高频段先受影响。聚氨酯（PU）基材在潮湿环境中发生水解：酯键/氨基甲酸酯键断裂。泡沫骨架软化、强度下降、体积收缩。加速因素：相对湿度 > 60%、温度 > 30℃、酸性气体。表现：泡沫变脆、掉渣、尖劈弯曲变形。暗室使用中温度波动（空调启停、设备发热、季节变化）。泡沫与基材（钢板/胶层）热膨胀系数不同 → 界面应力循环 → 脱粘。加速因素：温差 > 10℃/天、频繁开关空调。表现：大面积空鼓、局部脱落。人员进出碰撞、设备安装刮擦、清洁不当、样品搬运撞击。尖劈尖端最脆弱 → 折断/缺损 → 高频吸波性能骤降。加速因素：操作不规范、无防护措施、频繁换型。表现：物理破损、缺角、表面磨光。1.3 老化速率影响因素矩阵因素 低老化速率 高老化速率 影响权重 温湿度控制 20±3℃, 40±10%RH 无恒温恒湿，夏季>70%RH ★★★★★ 使用频率 每周<20小时 每天>10小时 ★★★★ 人员操作规范 有防护、禁触碰 随意进出、无培训 ★★★★ 空气质量 有新风过滤、无尘 灰尘大、有化学气体 ★★★ 材料品质 进口/高端国产 低端仿制品 ★★★★★ 安装工艺 专业施工、满胶粘贴 偷工减料、点胶 ★★★★ 维护制度 定期巡检、及时修补 坏了才修 ★★★ 二：十大测试隐患深度解析隐患一：NSA/SVSWR 超标 → 场地验证失败这是最直接、最先暴露的隐患。NSA（归一化场地衰减）偏差从新建时的 ±1.5dB 逐渐漂移到 ±3dB、±4dB。SVSWR（场地电压驻波比）峰值从 < 4dB 升至 > 6dB。低频段（30~200MHz）最先恶化：因为该频段依赖泡沫厚度和碳粉含量，老化后有效厚度减小、损耗降低。后果：年度场地验证无法通过 → 必须停业整改 → 收入中断。恶性循环：为了通过验证，操作员可能调整天线位置/高度来"凑数据"→ 数据真实性进一步受损。隐患二：辐射发射测试数据失真失真类型 物理机制 对测试结果的影响 虚假峰值 反射波与直达波同相叠加 本不超标的频点显示超标 → 过度整改 信号抵消 反射波与直达波反相叠加 真实超标频点被掩盖 → 漏检 频谱畸变 频率选择性反射（某些频点强反射） 频谱形状失真，无法准确识别谐波 不确定度增大 反射路径随EUT位置/线缆布局变化 同一产品两次测试结果差 > 3dB 典型案例：某暗室 180MHz 处 NSA 偏差达 -5dB，导致所有在该频点附近有辐射的产品都被判定"超标"，企业花费数月整改无效，换暗室复测后发现完全合格。隐患三：辐射抗扰度场均匀性退化IEC 61000-4-3 要求校准面上 16 个点场强偏差 ≤ ±3dB。吸波材料老化 → 反射增强 → 驻波模式改变 → 均匀区缩小、热点/冷点漂移。后果：EUT 在不同位置受到的场强不一致 → 测试结果不可重复。为达到目标场强，功放需输出更大功率 → 设备过载、发热、损坏风险增加。部分频点无法达到标准要求的场强等级（如 10V/m）→ 测试无法完成。隐患四：天线校准结果偏移天线系数（AF）校准要求在"准自由空间"条件下进行。暗室反射增强 → 校准环境偏离自由空间 → AF 误差增大。双天线法校准时，收发天线间互阻抗受反射影响 → 校准结果系统性偏移。后果：用此天线在其他暗室或开阔场测试时，数据全部偏差。隐患五：屏蔽效能测试误判屏蔽效能测试需要在暗室内放置接收天线。室内反射 → 接收天线收到多径信号 → 读数不稳定。背景噪声因反射而抬升 → 可测最小泄漏信号阈值提高 → 小泄漏被掩盖。后果：屏蔽室"假合格"，实际使用中泄漏超标。隐患六：特定频段性能塌陷频段 老化表现 主要原因 典型症状 30~200MHz 吸波率下降 5~15dB 泡沫收缩+碳粉氧化 NSA 低频端超标 200MHz~1GHz 局部凹陷/鼓包 界面脱粘+厚度不均 SVSWR 峰值 1~6GHz 表面粉化+尖端缺损 机械损伤+氧化 高频噪声抬升 >6GHz 几何变形+表面粗糙 热疲劳+水解 毫米波性能骤降 隐患七：安全风险风险类型 严重程度 说明 粉尘污染 ★★★★ 老化泡沫释放碳粉微粒 → 吸入危害 + 精密设备短路 高空坠物 ★★★★★ 脱落的铁氧体瓦/泡沫块砸伤人员或损坏EUT 阻燃退化 ★★★★★ PU泡沫老化后阻燃剂失效 → 遇火源易燃 霉菌滋生 ★★★ 高湿环境下泡沫吸潮 → 霉菌生长 → 过敏原+腐蚀 隐患八：合规与认证风险CNAS/CMA 现场评审时，评审员会检查暗室验证报告、吸波材料状态。发现明显老化/破损 → 开具不符合项 → 暂停认可资格。客户验厂时看到暗室破旧 → 质疑数据可靠性 → 订单流失。若因暗室问题导致错误报告引发产品召回/诉讼 → 保险可能拒赔（未尽维护义务）。隐患九：运维成本指数级增长阶段 年均运维成本（相对值） 主要支出 新建 0~3 年 1× 常规验证+少量修补 中年 3~8 年 2~3× 频繁修补+验证重做+效率损失 老年 8~12 年 5~8× 大面积更换+长期停机+客户流失 超期 >12 年 10×+ 整体翻新或重建 隐患十：隐性数据污染暗室性能逐年退化，但测试人员往往"习以为常"，未察觉基线漂移。今年测的数据与三年前不可比 → 产品改进趋势分析失效。研发部门基于失真数据做设计决策 → 过度设计或设计不足。这是最隐蔽、危害最深远的隐患，因为它不会触发任何告警，只会默默腐蚀数据质量。三、 老化程度分级评估表等级 外观特征 NSA/SVSWR 测试影响 处置建议 A级（健康） 颜色均匀、无变形、无脱落、无粉尘 NSA ≤ ±2dB, SVSWR ≤ 4dB 无影响 正常维护，年度验证 B级（轻度老化） 局部轻微变色、少量粉尘、个别尖劈微弯 NSA ≤ ±3dB, SVSWR ≤ 5dB 不确定度略增，数据仍可用 加强巡检，局部修补，缩短验证周期至半年 C级（中度老化） 明显变色/粉化、多处缺损、局部空鼓、粉尘较多 NSA ±3~4dB 边界, SVSWR 5~6dB 数据可疑，部分频段失真 立即局部更换，全面验证，限制使用频段 D级（重度老化） 大面积脱落/变形、严重粉化、空鼓普遍、异味 NSA > ±4dB, SVSWR > 6dB 数据不可信，验证无法通过 停用，整体更换或翻新 E级（危险） 结构坍塌、霉变、阻燃失效、坠物风险 无法验证 完全不可用，存在安全风险 立即封闭，紧急处置 四、 检测与诊断方法体系13.1 常规监测（每月/每季度）项目 方法 频次 记录 目视检查 拍照记录变色/缺损/脱落/粉尘 每月 照片档案 背景噪声 接收机扫描本底噪声 每月 频谱截图 温湿度 查看空调/除湿机记录 每日 日志 粉尘浓度 PM2.5/PM10 检测仪 每季度 数值记录 13.2 性能验证（每半年/每年）项目 标准 方法 判定 NSA CISPR 16-1-4 双天线法，多位置 ≤ ±4dB SVSWR CISPR 16-1-4 单天线扫频 ≤ 6dB 场均匀性 IEC 61000-4-3 16点校准 ≤ ±3dB 屏蔽效能 GB/T 12190 双室法/同轴法 ≥ 80dB 13.3 专项诊断（异常时）方法 用途 工具 近场扫描 定位局部反射热点 近场探头+频谱仪 时域反射（TDR） 检测吸波材料内部脱粘/分层 TDR 仪器 红外热成像 检测空鼓/脱粘区域（温差） 红外热像仪 材料取样测试 实验室测量老化后介电常数/磁导率 矢量网络分析仪+夹具 声学敲击法 简易判断空鼓 橡胶锤+听音 五、 修复与延寿策略14.1 局部修补（B/C级）损伤类型 修复方法 注意事项 尖劈尖端缺损 用同型号备用件替换 粘接面清洁、满胶、固化24h 局部空鼓 注入专用胶粘剂+加压固定 避免过量注胶导致鼓包 表面粉化 喷涂专用吸波涂层 仅限轻度粉化，重度需更换 小块脱落 清理基层+重新粘贴 匹配原材料批次 铁氧体碎裂 更换整块瓦 注意磁路连续性 14.2 整体翻新（D级）拆除全部旧材料 → 基层处理（除锈/打磨/防腐）→ 重新粘贴新材料。可选择升级为混合型材料（延长寿命、拓宽频段）。翻新后必须重新做全套场地验证。工期通常 4~8 周，需提前规划业务衔接。14.3 延寿措施（贯穿全生命周期）措施 效果 成本 严格温湿度控制（20±3℃, 40±10%RH） 寿命延长 30~50% 中（空调电费） 安装新风过滤系统（HEPA） 减少粉尘/化学气体侵蚀 中 制定操作规范（禁触碰、防撞条、鞋套） 减少机械损伤 低 定期清洁（吸尘器+软刷，禁湿擦） 延缓表面老化 低 避免阳光/强光直射 减缓光氧化 低 建立备件库（同批次材料） 修补时性能一致 低 半年度性能趋势监测 提前预警，避免突发失效 中 六、 全生命周期管理建议15.1 建设期选择高品质材料（进口或一线国产品牌），索要老化测试报告。要求供应商提供 10 年以上质保承诺（含性能保证）。安装过程全程监理，重点检查粘接工艺、接缝处理。保留 5~10% 同批次备用材料。15.2 运行期年限 管理重点 0~3 年 建立基线数据，培养操作习惯，完善SOP 3~5 年 开始半年度趋势监测，关注低频段NSA 5~8 年 加强巡检频次，准备局部修补预算，评估翻新时机 8~10 年 启动翻新可行性研究，联系供应商报价 >10 年 制定整体更换计划，避免超期服役 15.3 退役/翻新决策树暗室吸波材料是否达到 D/E 级？├── 是 → 立即停用 ├── 暗室主体结构完好 → 整体翻新（成本约为新建的 40~60%） └── 主体结构也老化 → 整体重建└── 否（B/C级）→ 评估经济性 ├── 年维修成本 > 新暗室折旧费的 30% → 计划翻新├── 测试业务量持续增长 → 提前升级扩容 └── 维修成本可控 → 继续延寿，加强监测 总结：暗室是有寿命的精密仪器回到最初的问题：电波暗室吸波材料老化，会带来哪些测试隐患？核心答案：吸波材料老化不是"美观问题"，而是"数据安全问题"。它从十个维度系统性侵蚀测试结果的准确性、重复性、合规性和安全性，且这种侵蚀是渐进、隐蔽、不可逆的。三大核心认知暗室是消耗品，不是固定资产。 它的核心功能部件（吸波材料）有明确的设计寿命（8~15年）。把暗室当作"一劳永逸"的基建项目，是最大的管理误区。 老化从第一天就开始了。 不要等到 NSA 验证失败才行动。建立趋势监测机制，在 B 级阶段就开始干预，成本仅为 D 级翻新的 1/5。 环境控制是最好的延寿手段。 温湿度、洁净度、操作规范这三项"软实力"，对寿命的影响远大于材料本身的"硬指标"。一间管理精良的暗室可以用 15 年，一间管理混乱的暗室 5 年就报废。给实验室管理者的行动清单优先级 行动项 时限 🔴 紧急 检查最近一次 NSA/SVSWR 报告日期和结果 本周 🔴 紧急 目视检查暗室内部，拍照记录现状 本周 🟡 重要 建立月度巡检制度和记录模板 本月 🟡 重要 采购温湿度/粉尘监测设备 本月 🟢 常规 制定操作规范并培训全员 本季度 🟢 常规 联系供应商获取备用材料和修补方案 本季度 🔵 长期 建立暗室全生命周期档案（建设/验证/维修/改造） 持续 🔵 长期 评估翻新/重建预算和时间窗口 年度 对待暗室，要像对待精密仪器一样：定期校准、预防维护、趋势监测、适时更换。它不是你仓库里的一堆泡沫和铁片，它是你所有 EMC 数据的"源头活水"。水源浊了，下游的一切努力都是徒劳。来源：电磁兼容之家
