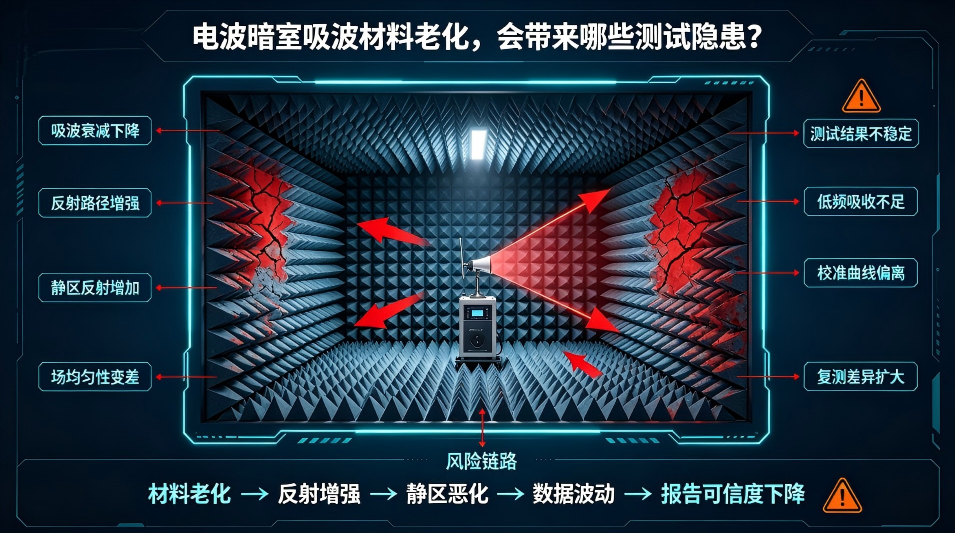

电波暗室吸波材料老化，会带来哪些测试隐患？
电波暗室（Anechoic Chamber）的核心性能不取决于钢板有多厚、屏蔽门有多贵，而取决于那层看似不起眼的吸波材料。它是暗室的"肺"，负责吞噬所有反射波，营造纯净的自由空间电磁环境。然而，吸波材料是有机高分子复合材料，从安装之日起就在不可逆地老化。这种老化不是"突然失效"，而是"慢性退化"——像人的血管硬化一样，每年损失一点性能，直到某天测试结果开始频繁异常，才发现暗室已经"病入膏肓"。
电波暗室吸波材料老化——测试隐患全景图
1. 吸波材料基础与老化机制4│
├── 1.1 碳粉聚氨酯泡沫（PU Foam）
├── 1.2 铁氧体瓦/瓷砖（Ferrite Tile）
├── 1.3 混合型吸波材料（Hybrid）
├── 1.4 四大老化机制
├── 氧化降解（碳粉+空气）
├── 水解反应（PU基材+湿度）
├── 热疲劳（温度循环）
└── 机械损伤（振动/触碰/清洁）
└── 1.5 老化速率影响因素
2. 隐患一：NA/SVSWR 超标 → 场地验证失败
├── 2.1 低频段（30~200MHz）最先恶化
├── 2.2 NSA 偏差从 ±2dB 漂移到 ±4dB 边界
├── 2.3 SVSWR 峰值升高 → 驻波恶化
└── 2.4 年度验证成本激增（反复调试仍不合格）
3. 隐患二：辐射发射测试数据失真
├── 3.1 反射叠加导致虚假峰值
├── 3.2 真实信号被反射抵消 → 漏检
├── 3.3 频率选择性衰落 → 频谱畸变
└── 3.4 测量不确定度增大（±3dB → ±6dB）
4. 隐患三：辐射抗扰度场均匀性退化
├── 4.1 校准面场强不均匀（> ±3dB）
├── 4.2 热点/冷点漂移 → EUT 受力不均
├── 4.3 功放功率需求增大 → 设备过载风险
└── 4.4 测试重复性下降
5. 隐患四：天线校准结果偏移
├── 5.1 自由空间条件破坏 → AF 误差
├── 5.2 近场耦合增强 → 互阻抗变化
└── 5.3 校准证书可信度下降
6. 隐患五：屏蔽效能测试误判
├── 6.1 室内反射干扰接收天线
├── 6.2 背景噪声抬升 → 动态范围压缩
└── 6.3 小泄漏信号被反射掩盖
7. 隐患六：特定频段性能塌陷
├── 7.1 低频塌陷（30~200MHz）：碳粉氧化+泡沫收缩
├── 7.2 中频塌陷（200MHz~1GHz）：界面脱粘+厚度减薄
├── 7.3 高频塌陷（>1GHz）：表面粉化+几何变形
└── 7.4 谐振频率漂移
8. 隐患七：安全风险
├── 8.1 粉尘污染 → 呼吸道危害 + 设备短路
├── 8.2 脱落砸伤 → 高空坠物
├── 8.3 阻燃性能退化 → 火灾风险
└── 8.4 霉菌滋生 → 生物污染
9. 隐患八：合规与认证风险
├── 9.1 CNAS/CMA 评审不符合项
├── 9.2 测试报告法律效力受质疑
├── 9.3 客户审核不通过
└── 9.4 保险理赔争议
10. 隐患九：运维成本指数级增长
├── 10.1 频繁局部修补 → 人工+材料费
├── 10.2 NSA 验证反复重做 → 停机损失
├── 10.3 测试效率下降 → 排期延长
└── 10.4 提前整体更换 → 资本支出骤增
11. 隐患十：隐性数据污染
├── 11.1 历史数据基线漂移 → 趋势分析失效
├── 11.2 不同时期数据不可比
└── 11.3 研发决策被误导
12. 老化程度分级评估表
13. 检测与诊断方法体系
14. 修复与延寿策略
15. 全生命周期管理建议
16. 总结：暗室是有寿命的精密仪器
一、 吸波材料基础与老化机制
1.1 三类主流吸波材料
1.2 四大老化机制详解
碳粉暴露在空气中，与氧气发生缓慢氧化反应。
碳颗粒表面生成氧化物绝缘层 → 导电网络断裂 → 介电损耗下降。
加速因素：高温、高湿、臭氧、紫外线（如有照明直射）。
表现：吸波率逐年下降，高频段先受影响。
聚氨酯（PU）基材在潮湿环境中发生水解：酯键/氨基甲酸酯键断裂。
泡沫骨架软化、强度下降、体积收缩。
加速因素：相对湿度 > 60%、温度 > 30℃、酸性气体。
表现：泡沫变脆、掉渣、尖劈弯曲变形。
暗室使用中温度波动（空调启停、设备发热、季节变化）。
泡沫与基材（钢板/胶层）热膨胀系数不同 → 界面应力循环 → 脱粘。
加速因素：温差 > 10℃/天、频繁开关空调。
表现：大面积空鼓、局部脱落。
人员进出碰撞、设备安装刮擦、清洁不当、样品搬运撞击。
尖劈尖端最脆弱 → 折断/缺损 → 高频吸波性能骤降。
加速因素：操作不规范、无防护措施、频繁换型。
表现：物理破损、缺角、表面磨光。
1.3 老化速率影响因素矩阵
二：十大测试隐患深度解析
隐患一：NSA/SVSWR 超标 → 场地验证失败
这是最直接、最先暴露的隐患。
NSA（归一化场地衰减）偏差从新建时的 ±1.5dB 逐渐漂移到 ±3dB、±4dB。 SVSWR（场地电压驻波比）峰值从 < 4dB 升至 > 6dB。 低频段（30~200MHz）最先恶化：因为该频段依赖泡沫厚度和碳粉含量，老化后有效厚度减小、损耗降低。 后果：年度场地验证无法通过 → 必须停业整改 → 收入中断。 恶性循环：为了通过验证，操作员可能调整天线位置/高度来"凑数据"→ 数据真实性进一步受损。
隐患二：辐射发射测试数据失真
典型案例：某暗室 180MHz 处 NSA 偏差达 -5dB，导致所有在该频点附近有辐射的产品都被判定"超标"，企业花费数月整改无效，换暗室复测后发现完全合格。
隐患三：辐射抗扰度场均匀性退化
IEC 61000-4-3 要求校准面上 16 个点场强偏差 ≤ ±3dB。 吸波材料老化 → 反射增强 → 驻波模式改变 → 均匀区缩小、热点/冷点漂移。 后果： EUT 在不同位置受到的场强不一致 → 测试结果不可重复。 为达到目标场强，功放需输出更大功率 → 设备过载、发热、损坏风险增加。 部分频点无法达到标准要求的场强等级（如 10V/m）→ 测试无法完成。

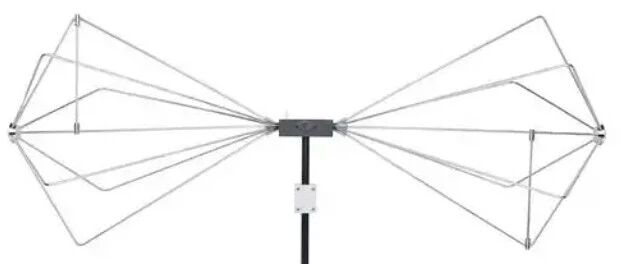

隐患四：天线校准结果偏移
天线系数（AF）校准要求在"准自由空间"条件下进行。 暗室反射增强 → 校准环境偏离自由空间 → AF 误差增大。 双天线法校准时，收发天线间互阻抗受反射影响 → 校准结果系统性偏移。 后果：用此天线在其他暗室或开阔场测试时，数据全部偏差。
隐患五：屏蔽效能测试误判
屏蔽效能测试需要在暗室内放置接收天线。 室内反射 → 接收天线收到多径信号 → 读数不稳定。 背景噪声因反射而抬升 → 可测最小泄漏信号阈值提高 → 小泄漏被掩盖。 后果：屏蔽室"假合格"，实际使用中泄漏超标。
隐患六：特定频段性能塌陷
隐患七：安全风险
隐患八：合规与认证风险
CNAS/CMA 现场评审时，评审员会检查暗室验证报告、吸波材料状态。 发现明显老化/破损 → 开具不符合项 → 暂停认可资格。 客户验厂时看到暗室破旧 → 质疑数据可靠性 → 订单流失。 若因暗室问题导致错误报告引发产品召回/诉讼 → 保险可能拒赔（未尽维护义务）。
隐患九：运维成本指数级增长
隐患十：隐性数据污染
暗室性能逐年退化，但测试人员往往"习以为常"，未察觉基线漂移。 今年测的数据与三年前不可比 → 产品改进趋势分析失效。 研发部门基于失真数据做设计决策 → 过度设计或设计不足。 这是最隐蔽、危害最深远的隐患，因为它不会触发任何告警，只会默默腐蚀数据质量。
三、 老化程度分级评估表
四、 检测与诊断方法体系
13.1 常规监测（每月/每季度）
13.2 性能验证（每半年/每年）
13.3 专项诊断（异常时）
五、 修复与延寿策略
14.1 局部修补（B/C级）
14.2 整体翻新（D级）
拆除全部旧材料 → 基层处理（除锈/打磨/防腐）→ 重新粘贴新材料。 可选择升级为混合型材料（延长寿命、拓宽频段）。 翻新后必须重新做全套场地验证。 工期通常 4~8 周，需提前规划业务衔接。
14.3 延寿措施（贯穿全生命周期）
六、 全生命周期管理建议
15.1 建设期
选择高品质材料（进口或一线国产品牌），索要老化测试报告。 要求供应商提供 10 年以上质保承诺（含性能保证）。 安装过程全程监理，重点检查粘接工艺、接缝处理。 保留 5~10% 同批次备用材料。
15.2 运行期
15.3 退役/翻新决策树
暗室吸波材料是否达到 D/E 级？
├── 是 → 立即停用
├── 暗室主体结构完好 → 整体翻新（成本约为新建的 40~60%）
└── 主体结构也老化 → 整体重建└── 否（B/C级）→ 评估经济性
├── 年维修成本 > 新暗室折旧费的 30% → 计划翻新
├── 测试业务量持续增长 → 提前升级扩容
└── 维修成本可控 → 继续延寿，加强监测
总结：暗室是有寿命的精密仪器
回到最初的问题：电波暗室吸波材料老化，会带来哪些测试隐患？
核心答案：
吸波材料老化不是"美观问题"，而是"数据安全问题"。它从十个维度系统性侵蚀测试结果的准确性、重复性、合规性和安全性，且这种侵蚀是渐进、隐蔽、不可逆的。
三大核心认知
暗室是消耗品，不是固定资产。 它的核心功能部件（吸波材料）有明确的设计寿命（8~15年）。把暗室当作"一劳永逸"的基建项目，是最大的管理误区。
老化从第一天就开始了。 不要等到 NSA 验证失败才行动。建立趋势监测机制，在 B 级阶段就开始干预，成本仅为 D 级翻新的 1/5。
环境控制是最好的延寿手段。 温湿度、洁净度、操作规范这三项"软实力"，对寿命的影响远大于材料本身的"硬指标"。一间管理精良的暗室可以用 15 年，一间管理混乱的暗室 5 年就报废。
给实验室管理者的行动清单
对待暗室，要像对待精密仪器一样：定期校准、预防维护、趋势监测、适时更换。它不是你仓库里的一堆泡沫和铁片，它是你所有 EMC 数据的"源头活水"。水源浊了，下游的一切努力都是徒劳。
