交叉引用样式怎么改？电气图纸显示设置详解

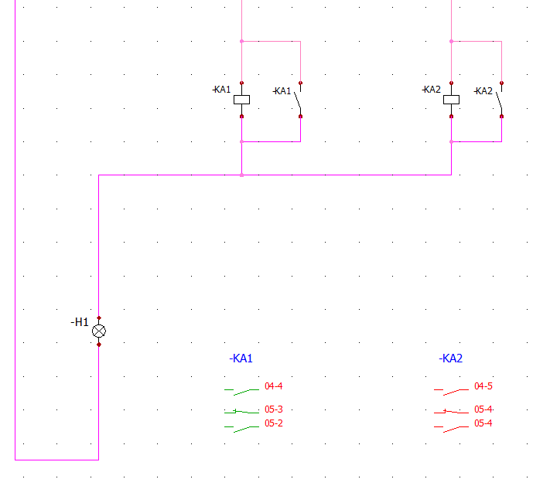

       交叉引用用于显示同一电气设备在不同符号之间的关联信息。它的显示样式和文本内容并不是固定不变的，可以根据项目需要自定义，使图纸表达更加统一、清晰

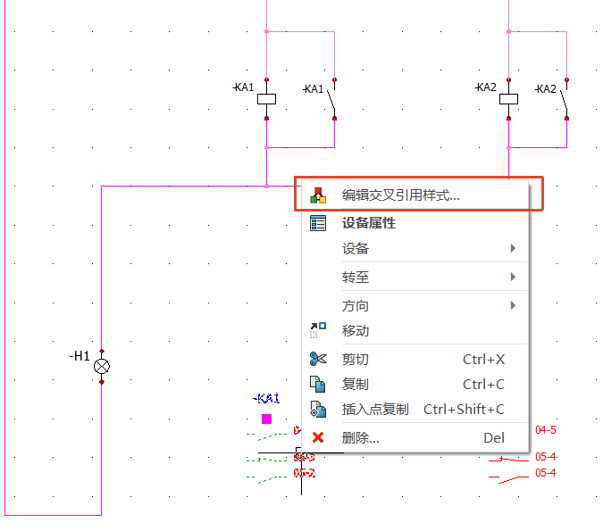

       右键单击交叉引用信息列表。

       在弹出的快捷菜单中选择【编辑交叉引用样式】，系统会弹出【交叉引用图纸配置】对话框，通过该对话框即可编辑交叉引用的显示样式。

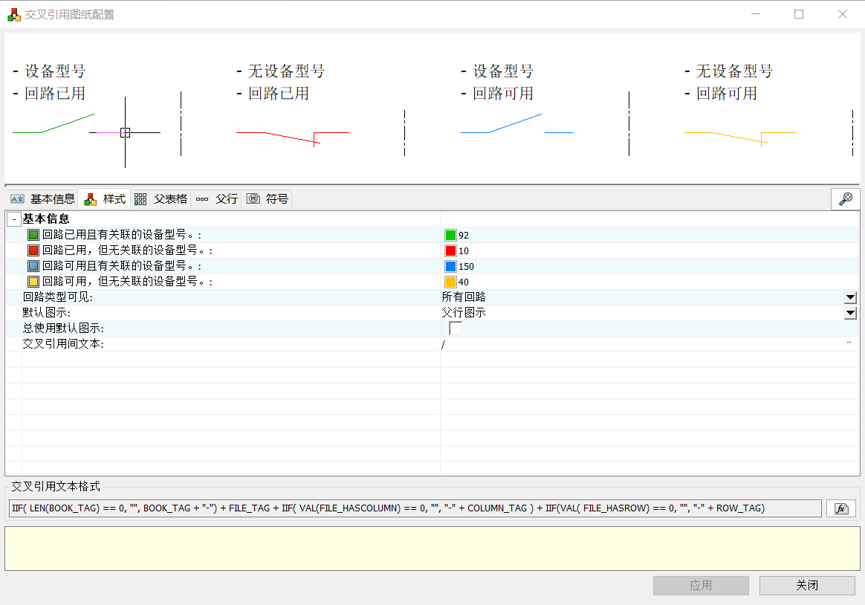

       在【交叉引用图纸配置】对话框中，选择【样式】按钮，即可对交叉引用中的回路信息进行编辑。

       通过这些设置，可以让交叉引用的显示效果更加符合项目制图规范和图纸阅读习惯。

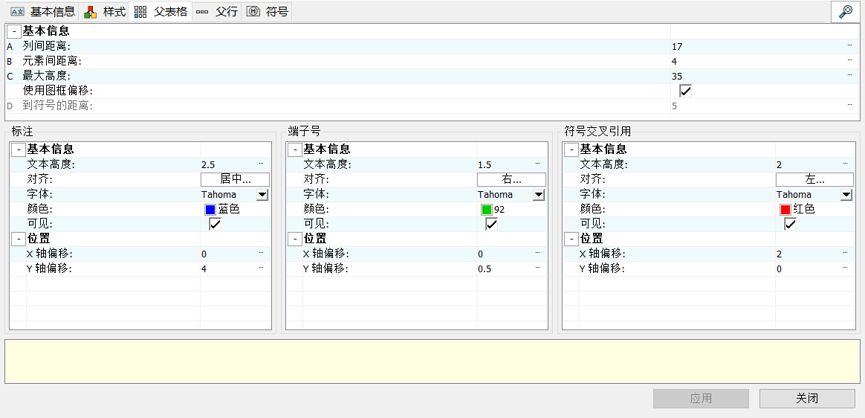

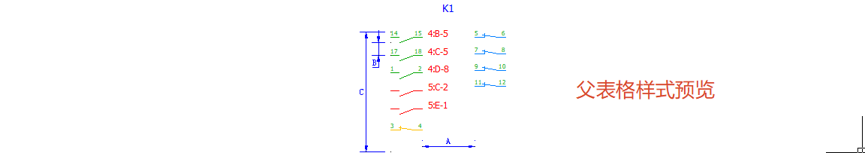

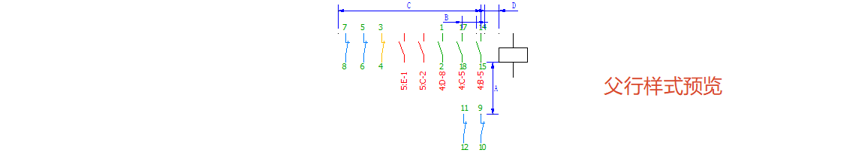

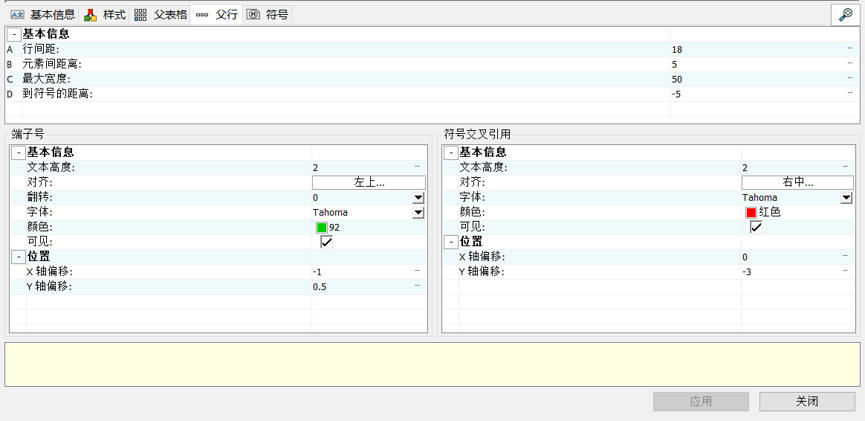

       在样式编辑过程中，【父表格】和【父行】可以分别对关联信息进行编辑。

       不同层级或不同区域的交叉引用信息，可以根据实际需要进行独立设置，不必使用完全相同的显示方式。

        每一项设置的上方都提供了预览框。

       修改相关选项后，可以直接在预览框中查看当前设置效果，及时确认回路样式、图示、可见性以及文本格式是否符合要求。

       交叉引用样式虽然属于显示设置，但会直接影响图纸信息的呈现效果。编辑时，建议以清晰、统一、便于检查为原则，并通过上方预览框逐项确认，避免因样式或文本格式设置不合理而影响图纸阅读。
