利用AI做的PLL输出相位噪声可视化界面
PLL 设计里有一种常见场景。会议室里，大家都同意要低抖动、低杂散、快速锁定、低功耗。意见高度统一，气氛一片祥和。直到有人问：“那环路带宽定多少？”空气突然变得像 VCO 控制线一样敏感。
这并不是因为公式不够多，而是 PLL 的多数指标都不是单向优化。带宽、稳定性、噪声与锁定速度彼此牵制；PFD 死区、电荷泵失配、VCO 和分频器噪声又会把理想模型拉回现实。
为了让这些取舍更直观，我做了一个交互式 PLL 可视化界面。用户可以拖动参数滑轨，实时观察输出相位噪声、积分抖动、参考杂散和锁定瞬态的变化。内容灵感来自于张托肯
一、先从信号链看参数，而不是从表格看参数

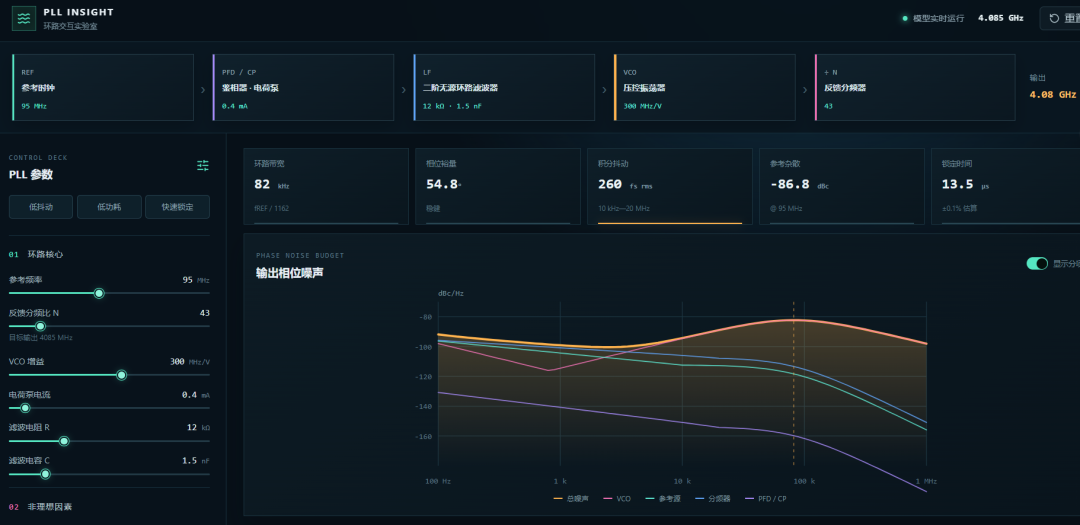

页面顶部按真实信号路径排列了五个模块：
参考时钟、PFD/电荷泵、环路滤波器、VCO 和反馈分频器。
每个模块直接显示当前关键参数。参考频率和分频比决定目标输出；电荷泵电流、VCO 增益以及滤波器 R/C 共同影响环路动态；噪声源则沿各自的传递路径到达输出。
这种布局有一个好处：参数不再是孤立的输入框。调节 N 时，用户会同时看到输出频率、带内噪声和抖动变化；调节滤波器时，也能看到相位裕量与锁定速度的联动。
二、一张图看清带宽两侧是谁在“值班”
相位噪声区域同时显示总噪声和各模块贡献，包括：
参考源噪声； 分频器噪声； PFD/电荷泵噪声； VCO 噪声。
在环路带宽以内，参考路径的噪声更容易传递到输出；在带宽以外，VCO 噪声逐渐成为主要贡献。改变带宽，本质上是在重新划分这两个区域。
因此，“把带宽做大”并不是通用答案。它可能更好地抑制 VCO 近端噪声，也可能引入更多参考源、分频器和电荷泵噪声。真正有意义的是找到噪声交越附近的合理设计窗口。
页面把环路带宽用标记线画在噪声图上。拖动参数时，交越位置随之变化。这种即时反馈，往往比在几页公式之间来回切换更容易建立直觉。
三、理想模型很美，但客户通常生活在现实里
这套工具特意加入了几类常见非理想因素。
PFD 死区时间
在很小的相位差附近，PFD 和电荷泵可能无法产生有效校正脉冲。死区会引入非线性，使锁定点附近的噪声表现变差。
当死区时间增加时，页面会同步更新抖动与杂散估算，帮助用户理解“已经锁定”和“输出干净”不是同一个概念。
电荷泵失配
上拉与下拉电流不匹配，会形成静态相位误差和控制电压纹波。这类周期性误差常常最终表现为参考杂散。
拖动失配比例时，参考杂散指标会立即变化。对客户沟通而言，这比只展示一个典型值更有效：大家可以直接看到工艺偏差或电流源设计余量对系统指标意味着什么。
VCO、分频器与参考源噪声
VCO 噪声主要影响带外表现；参考源和分频器噪声则经环路在带内传递。分频比越高，参考路径噪声放大的代价越明显。
工具允许分别改变这些噪声底，并观察最终总噪声曲线由谁主导。它不会替工程师做决定，但会让“主要矛盾”更容易被看见。
四、除了频谱，还要看环路怎么锁
页面提供五个实时结果：
环路带宽； 相位裕量； 积分抖动； 参考杂散； 锁定时间。

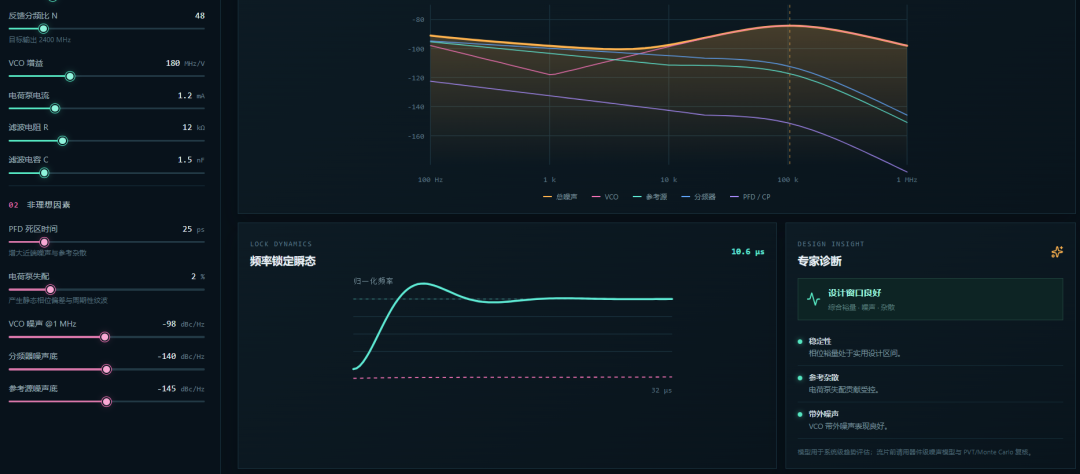

锁定瞬态图用于观察收敛速度与过冲。当相位裕量下降时，响应会更振荡；当带宽过窄时，收敛变慢。旁边的诊断区域会指出当前方案更像“稳定性风险”“失配主导”还是“VCO 噪声偏高”。
另外设置了低抖动、低功耗和快速锁定三组预设。它们不是模板答案，而是三个起点。工程设计很少有免费的午餐，最多只有会议室里免费的咖啡。
五、这类交互工具真正解决的是什么
它并不替代器件级仿真，更不能替代 PVT、Monte Carlo、版图寄生和硅后验证。
它解决的是更前面的问题：
在架构阶段快速评估参数敏感性； 在噪声预算中识别主要贡献； 在方案评审中直观解释设计取舍； 在客户沟通中把抽象指标变成可操作的变化过程； 帮助新人建立“参数—传递函数—系统表现”的联系。
很多设计争论并不是因为没有计算结果，而是因为大家脑子里看到的不是同一张图。让参数可以被拖动，让影响立即出现，至少能让讨论从“我感觉”更快地走向“我们看曲线”。
说明：页面采用系统级近似模型，用于趋势分析和教学演示。正式设计仍需结合实际器件模型、环路滤波器拓扑、噪声积分范围以及 PVT/Monte Carlo 仿真复核。
