电磁兼容整改中的磁环——从原理到实战全解析

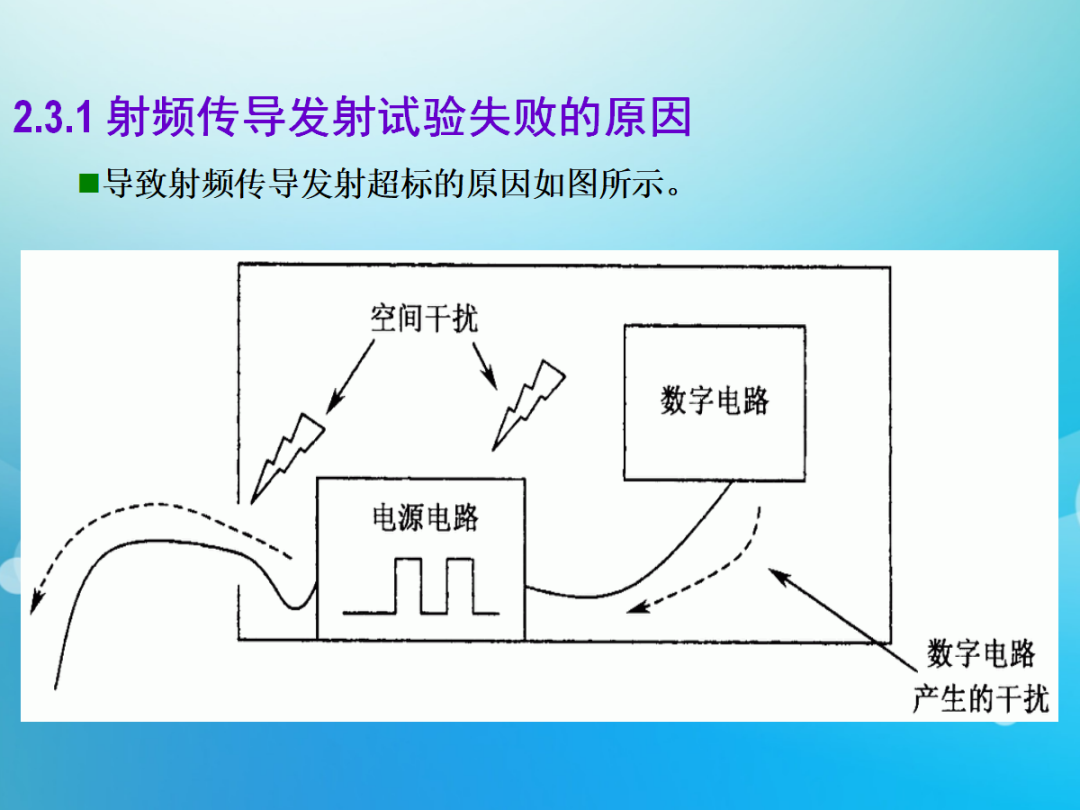

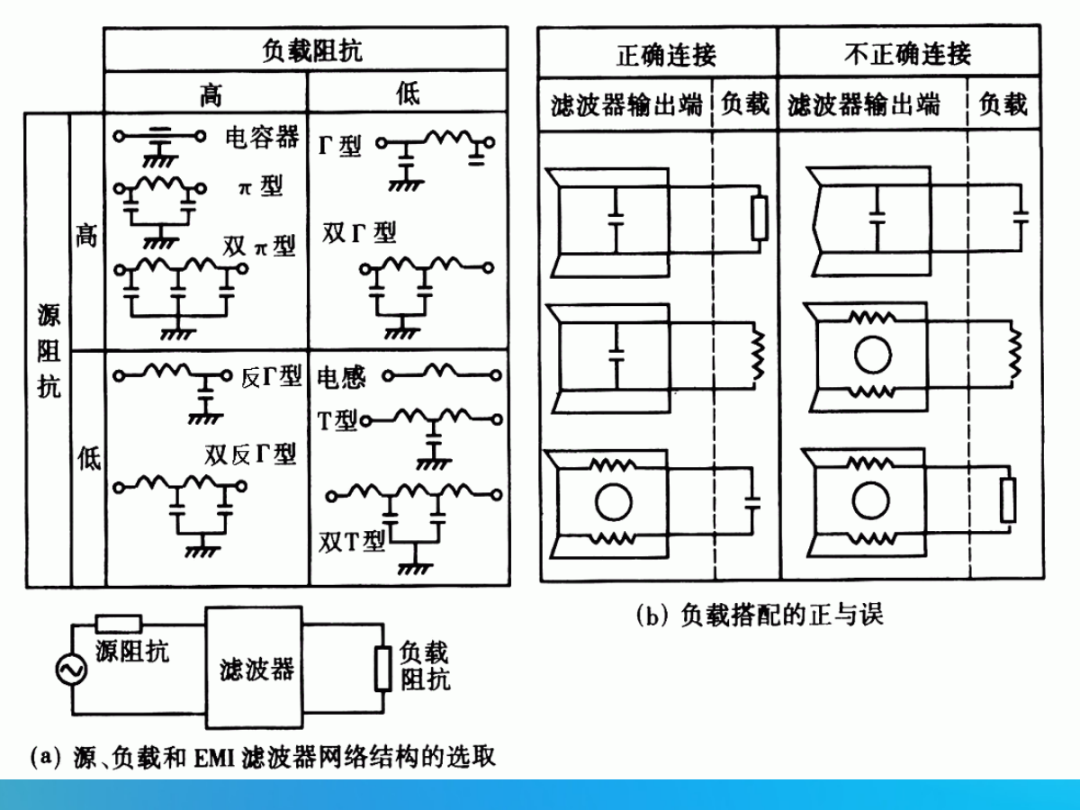

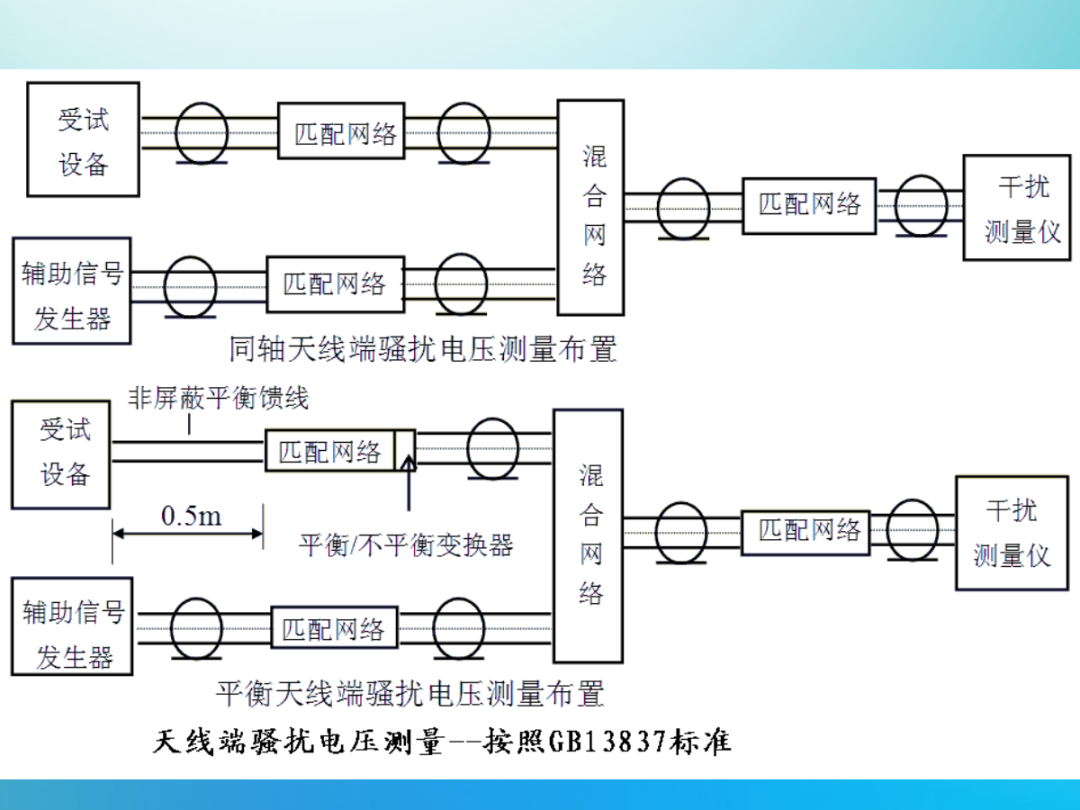

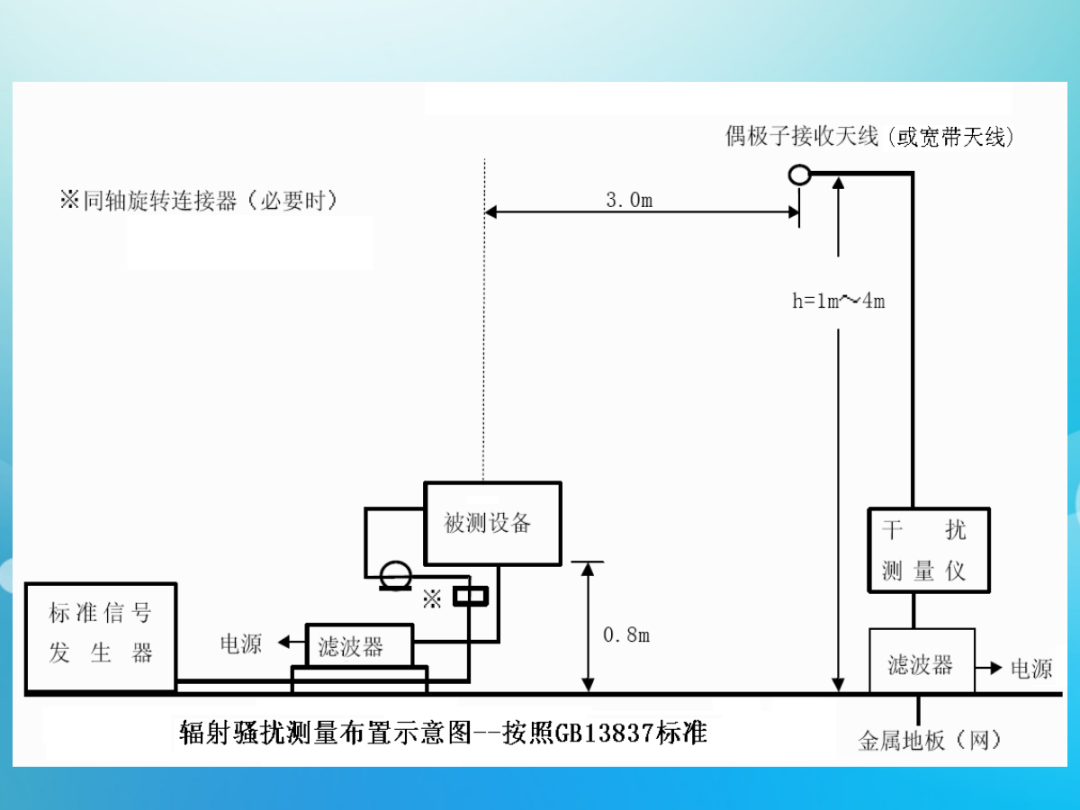

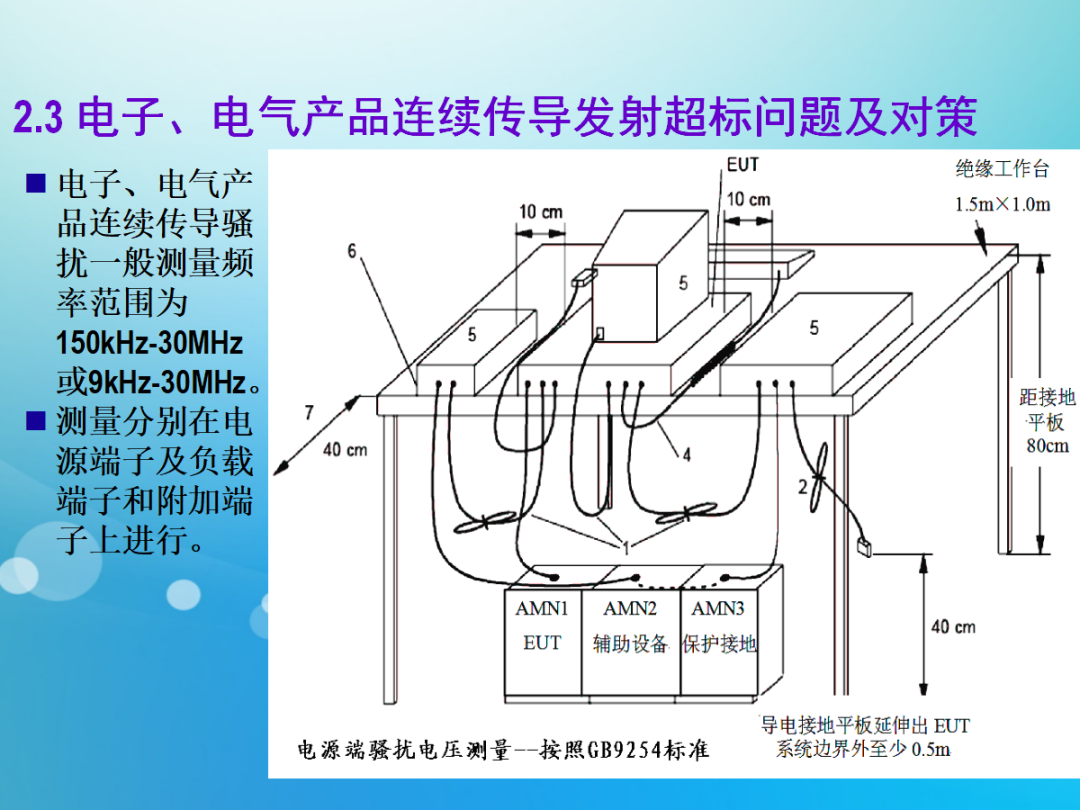

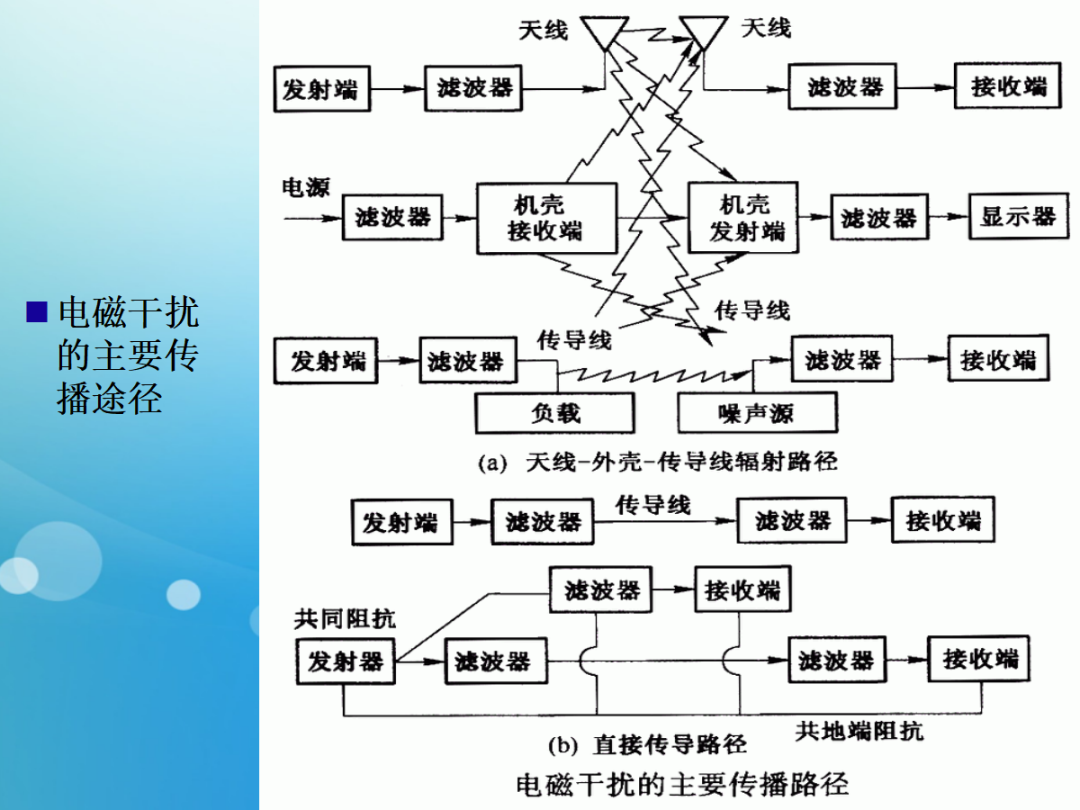

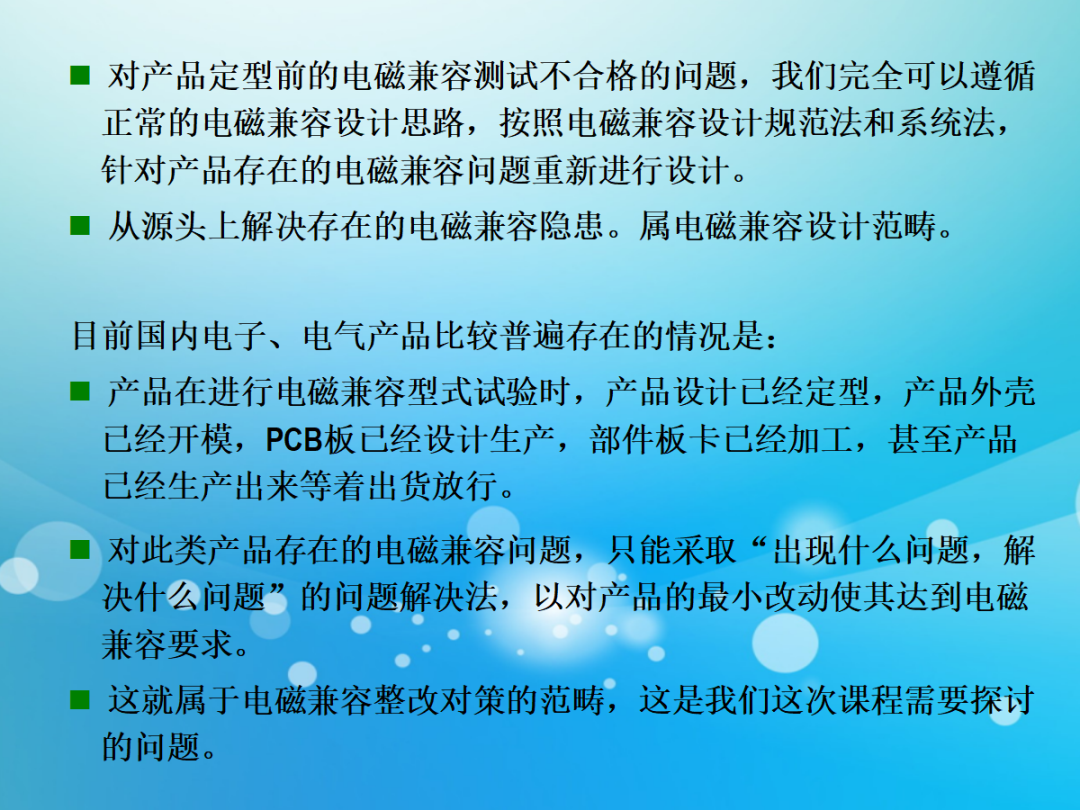

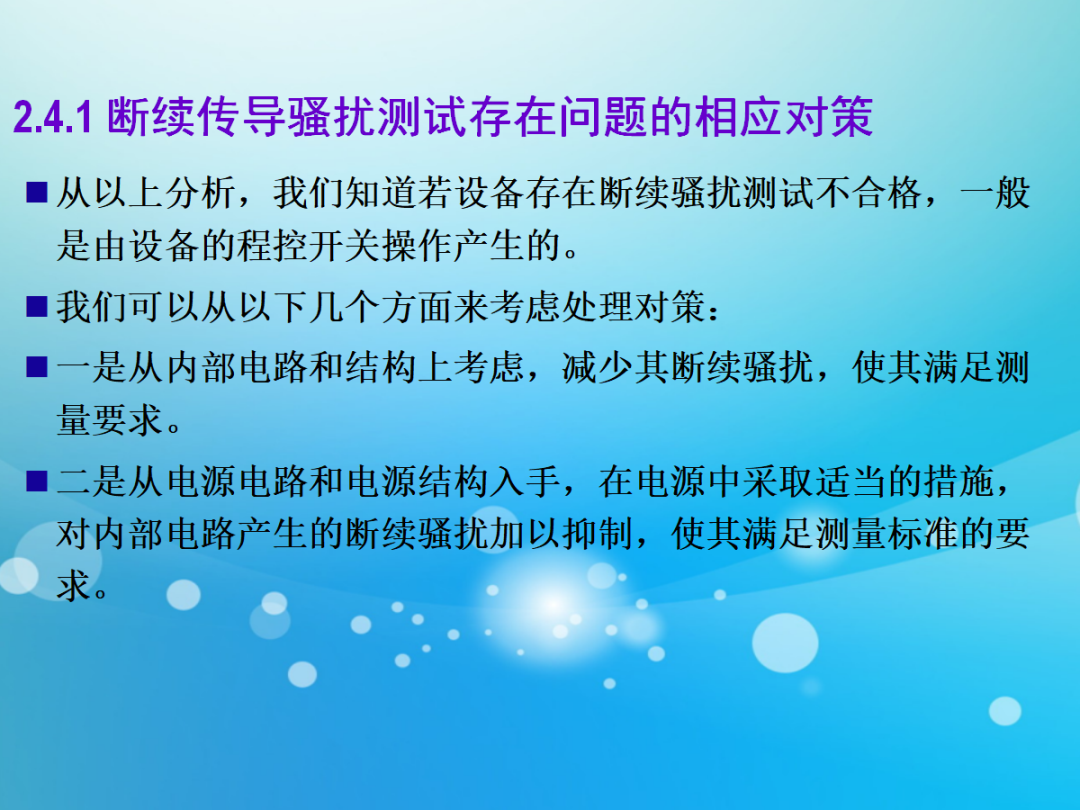

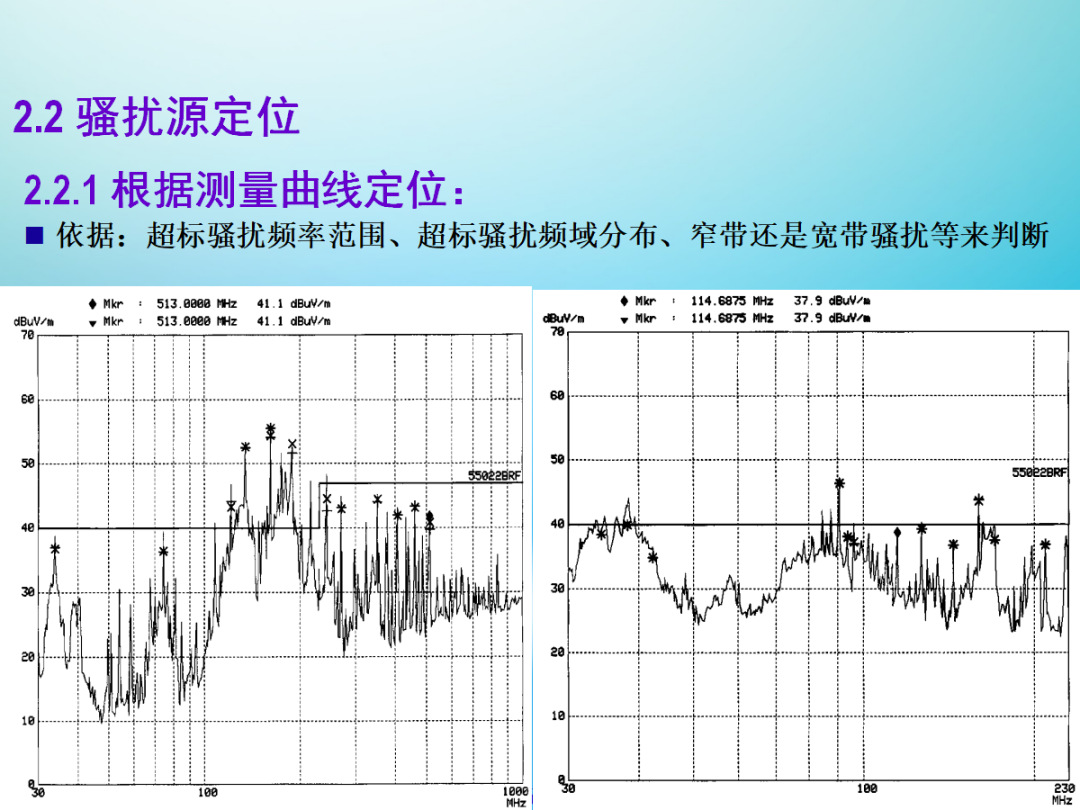

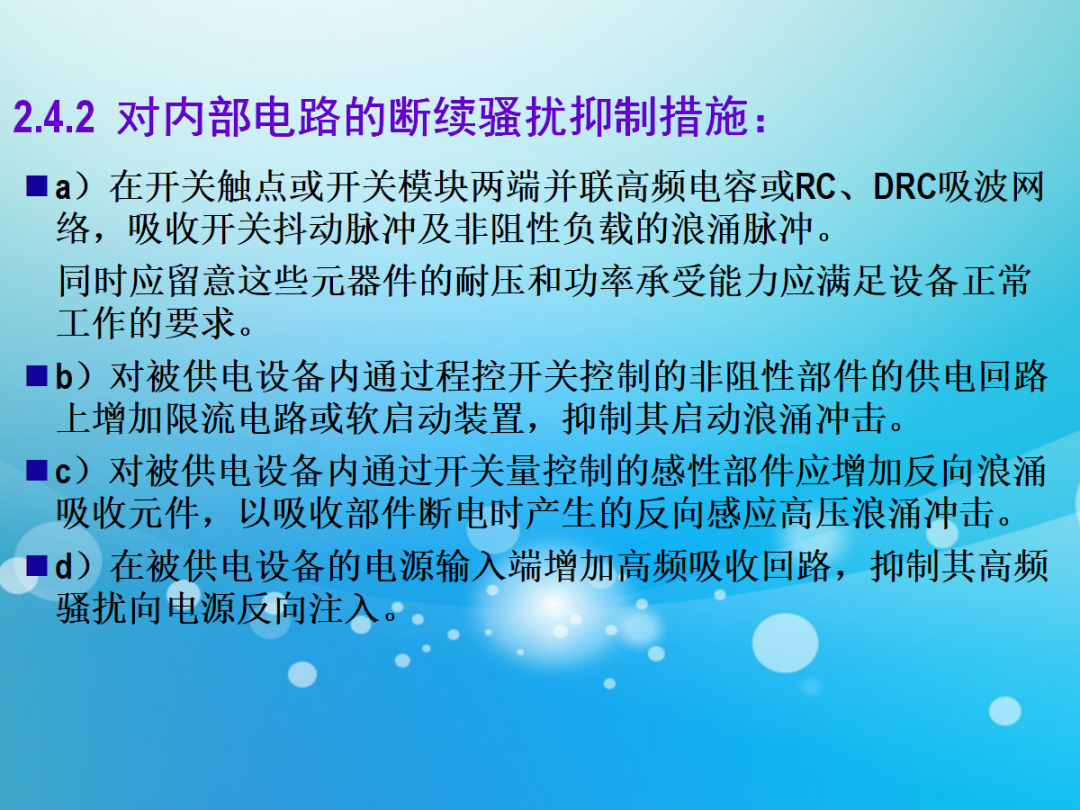

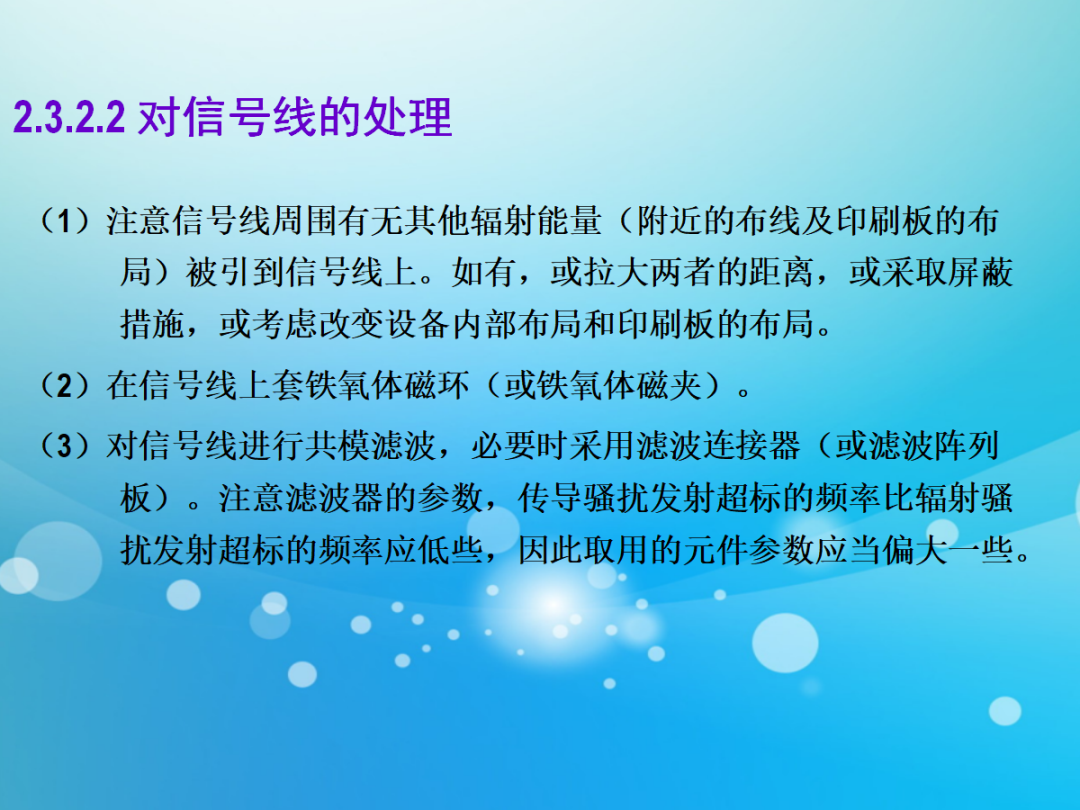

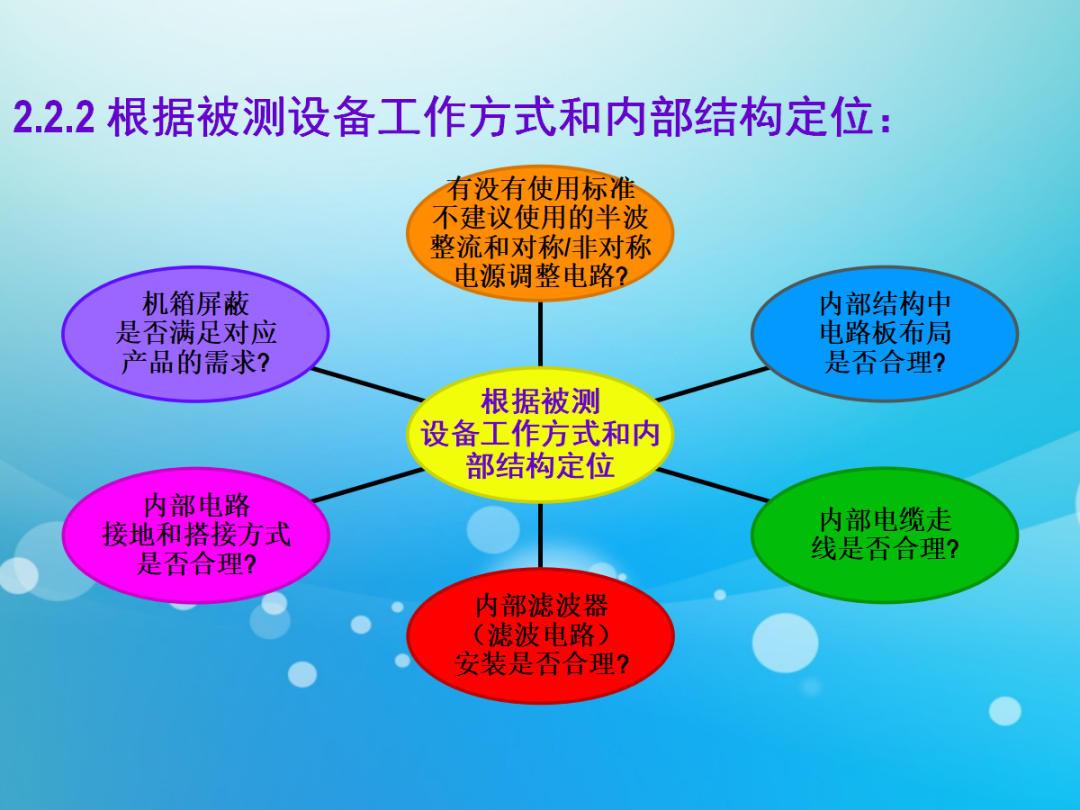

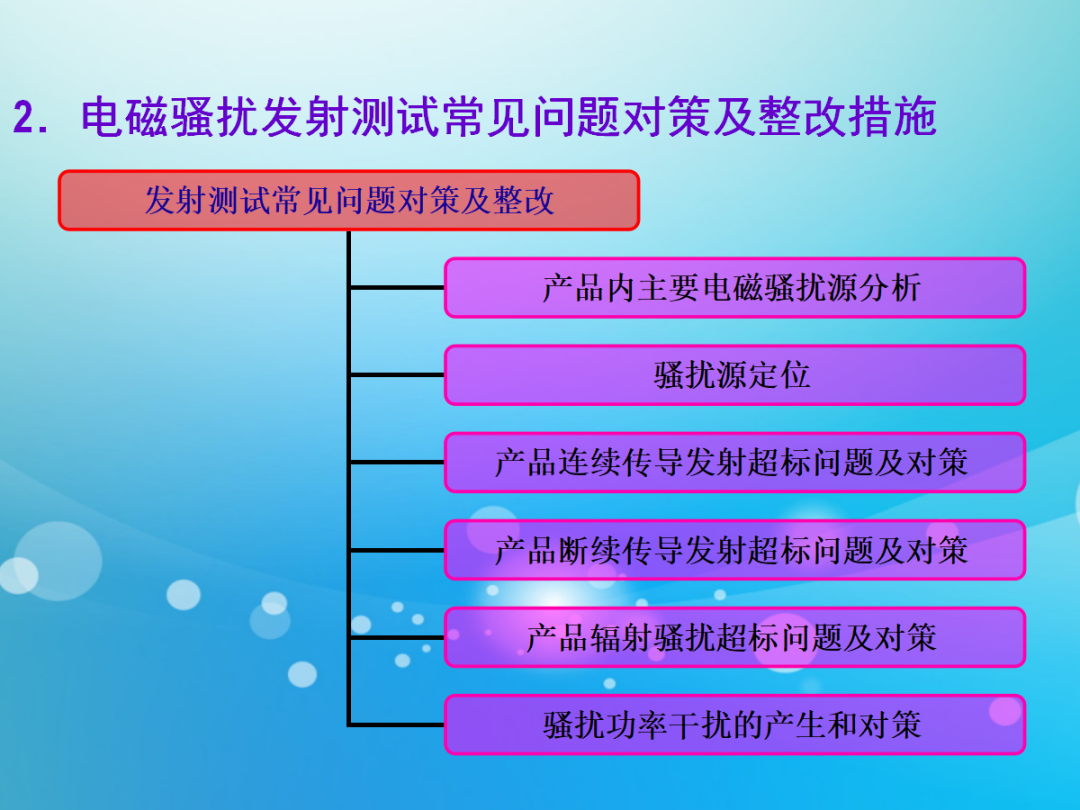

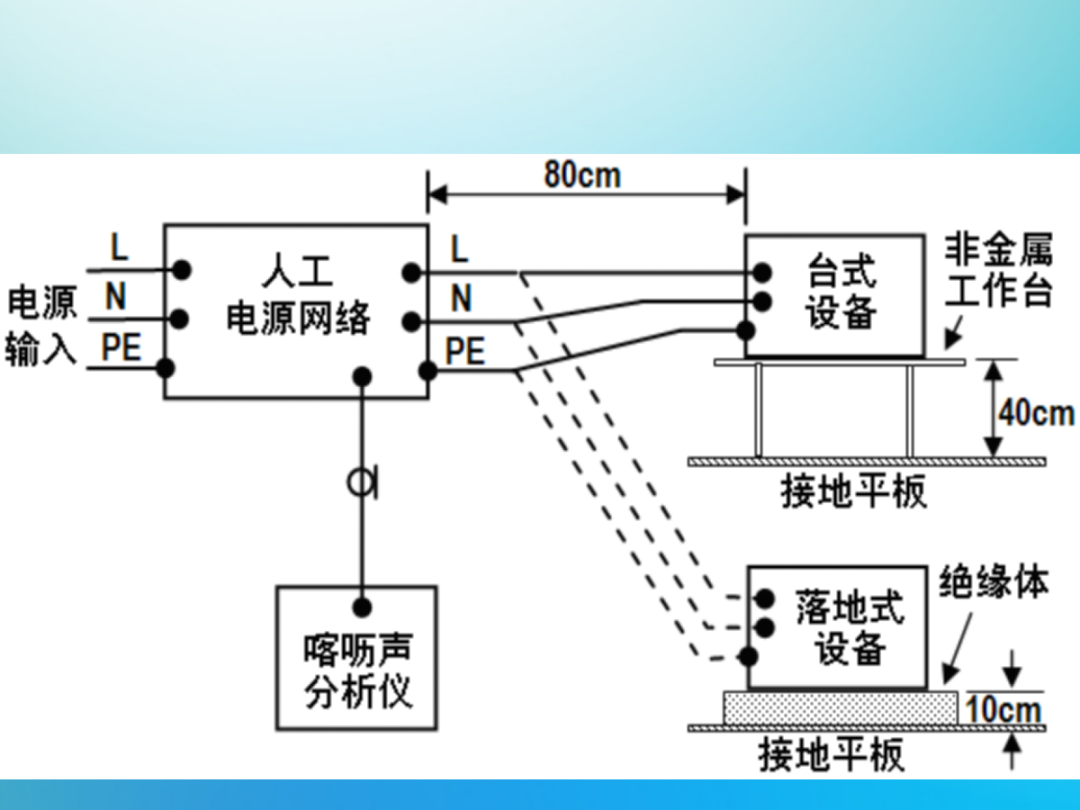

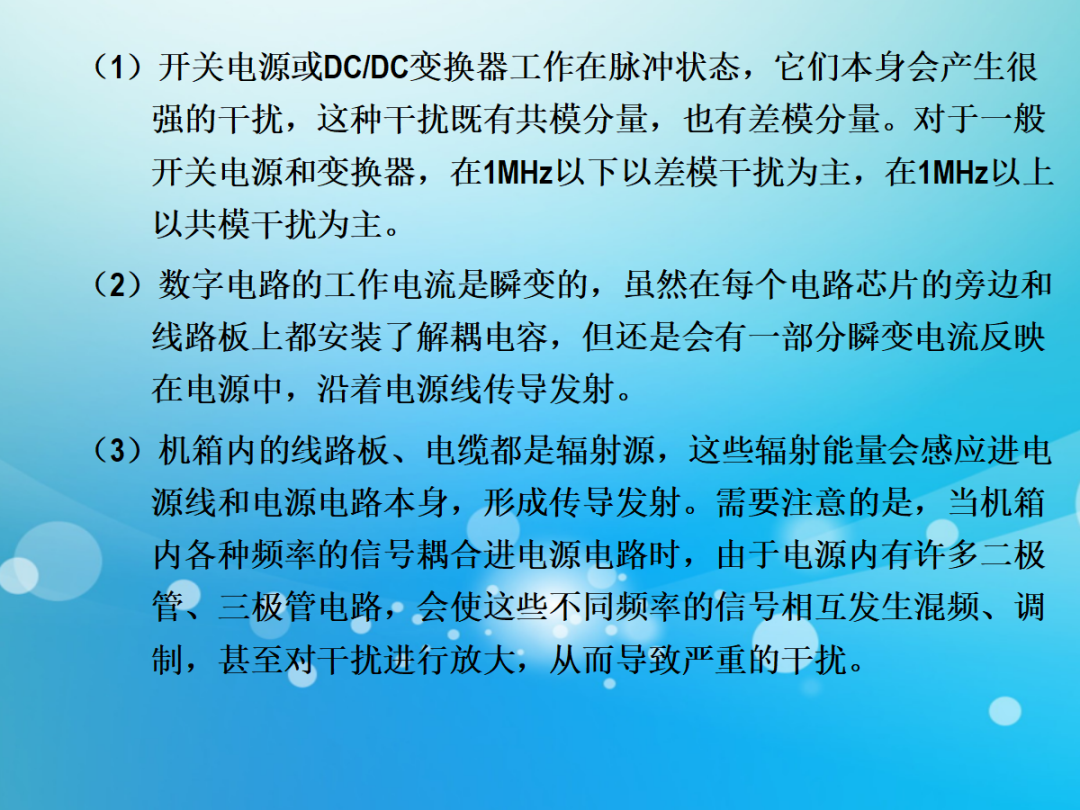

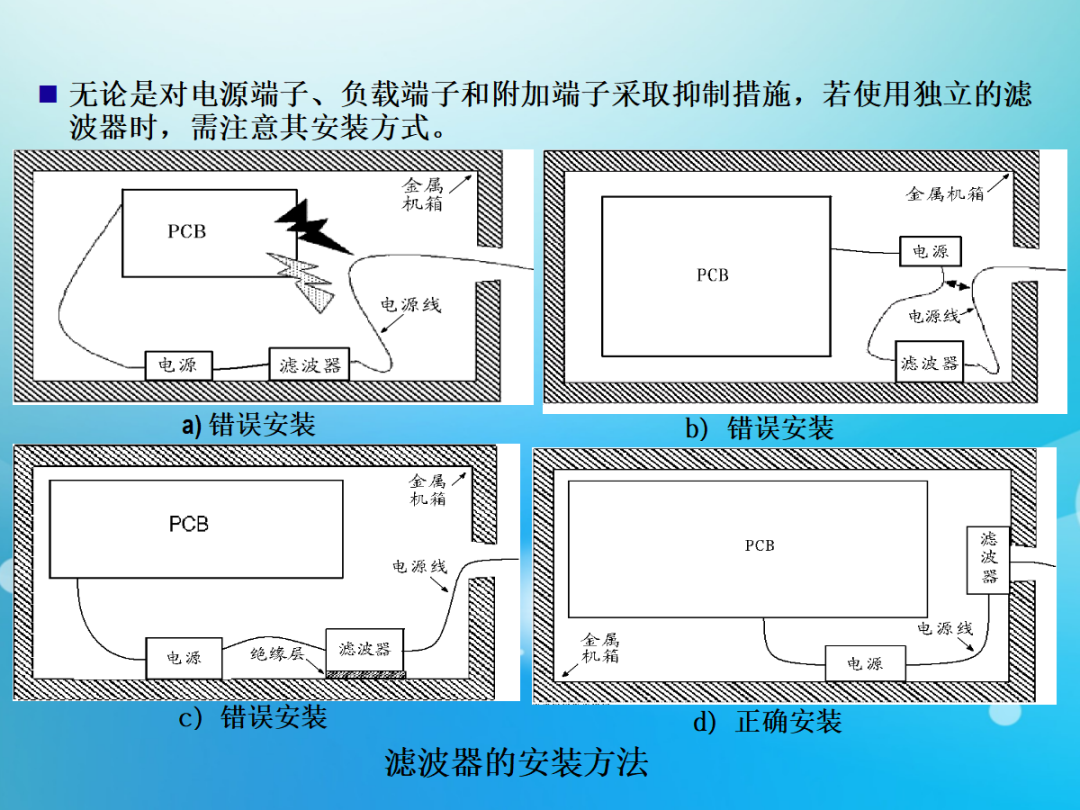

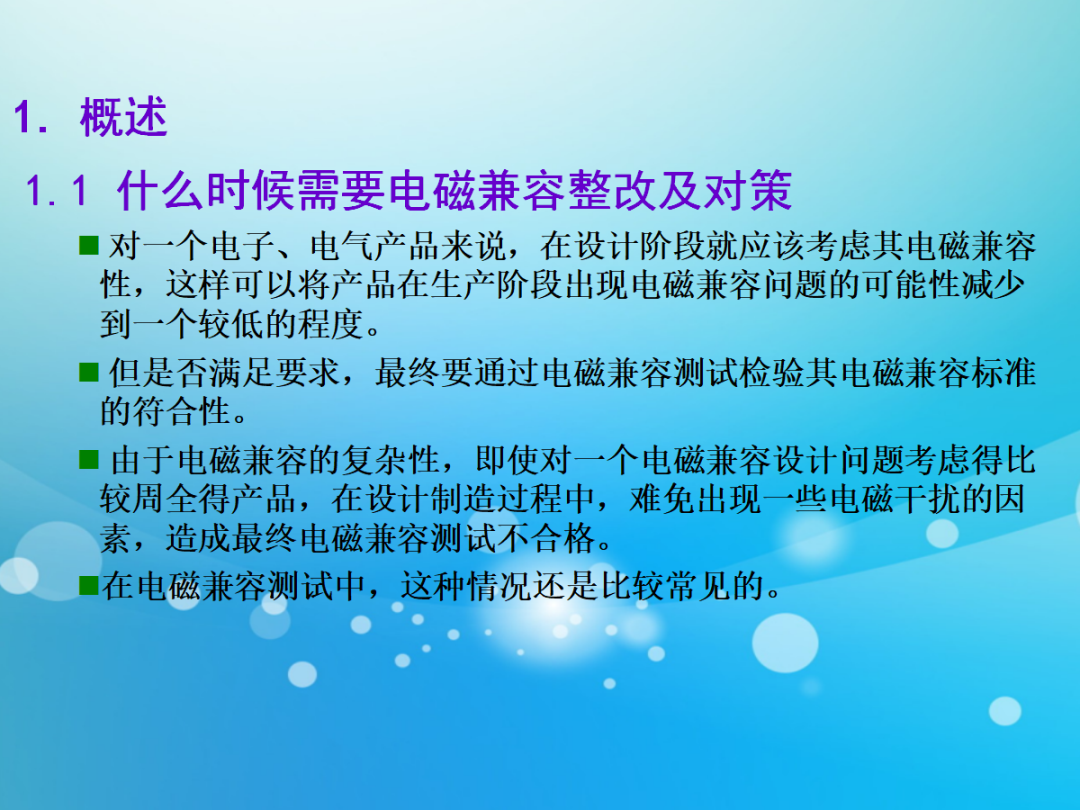

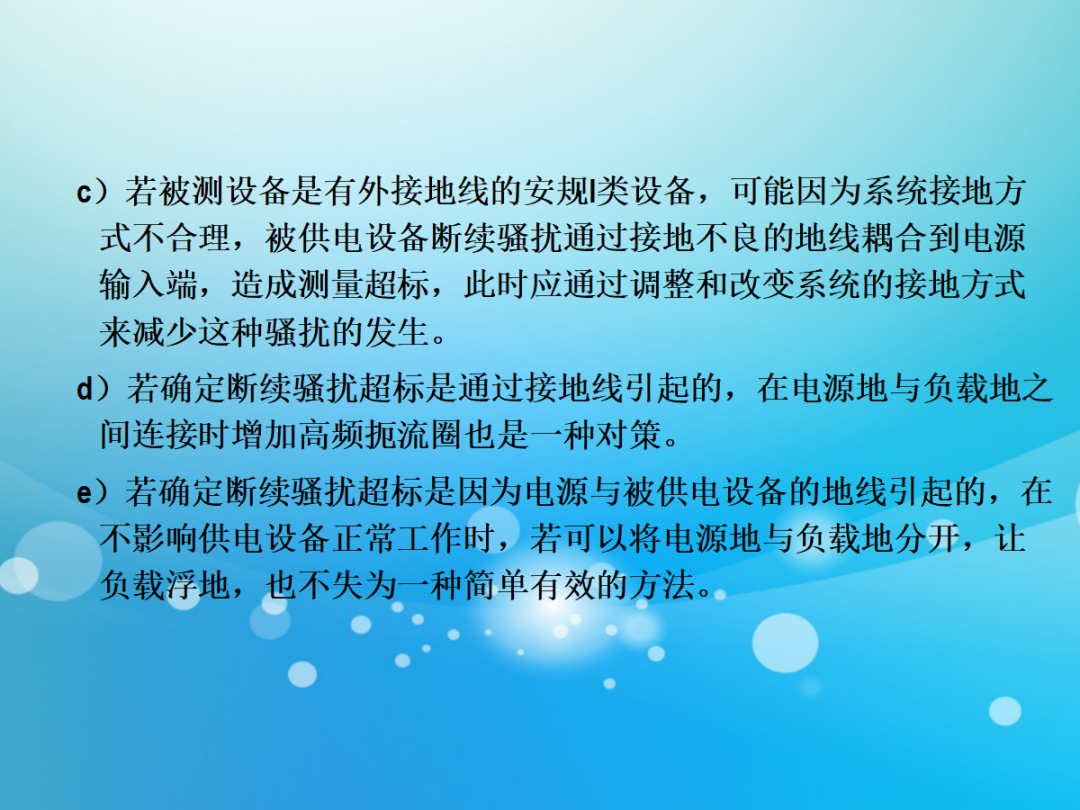

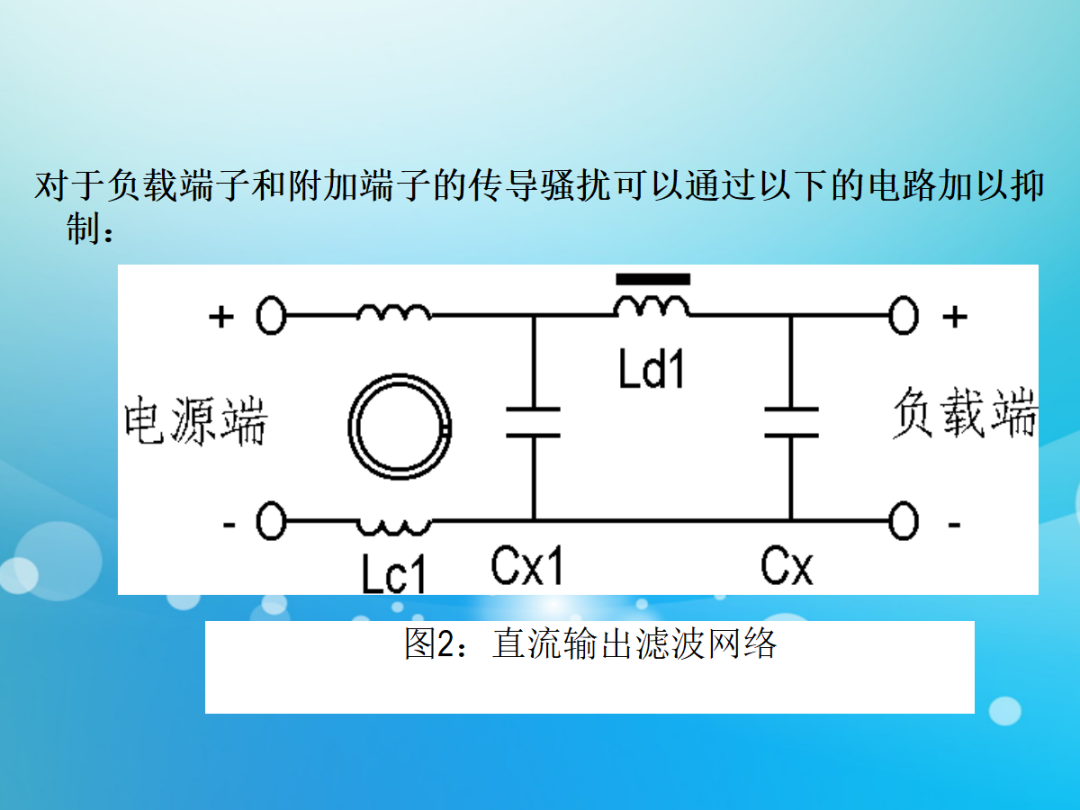

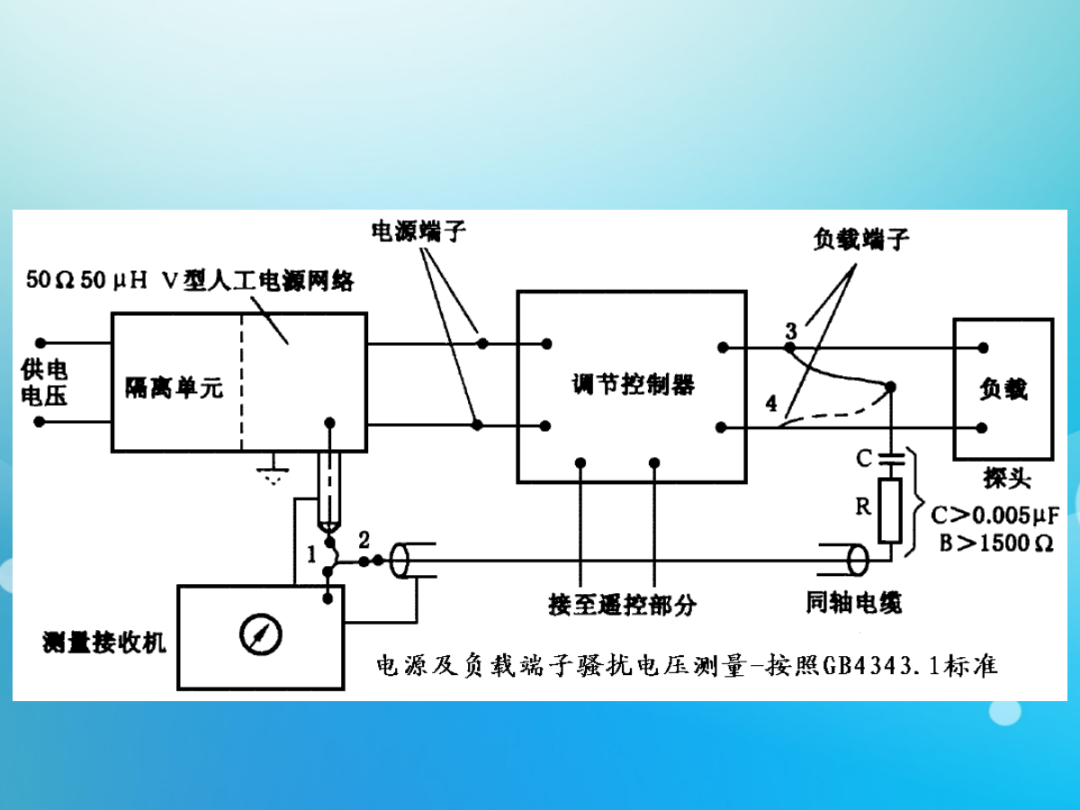

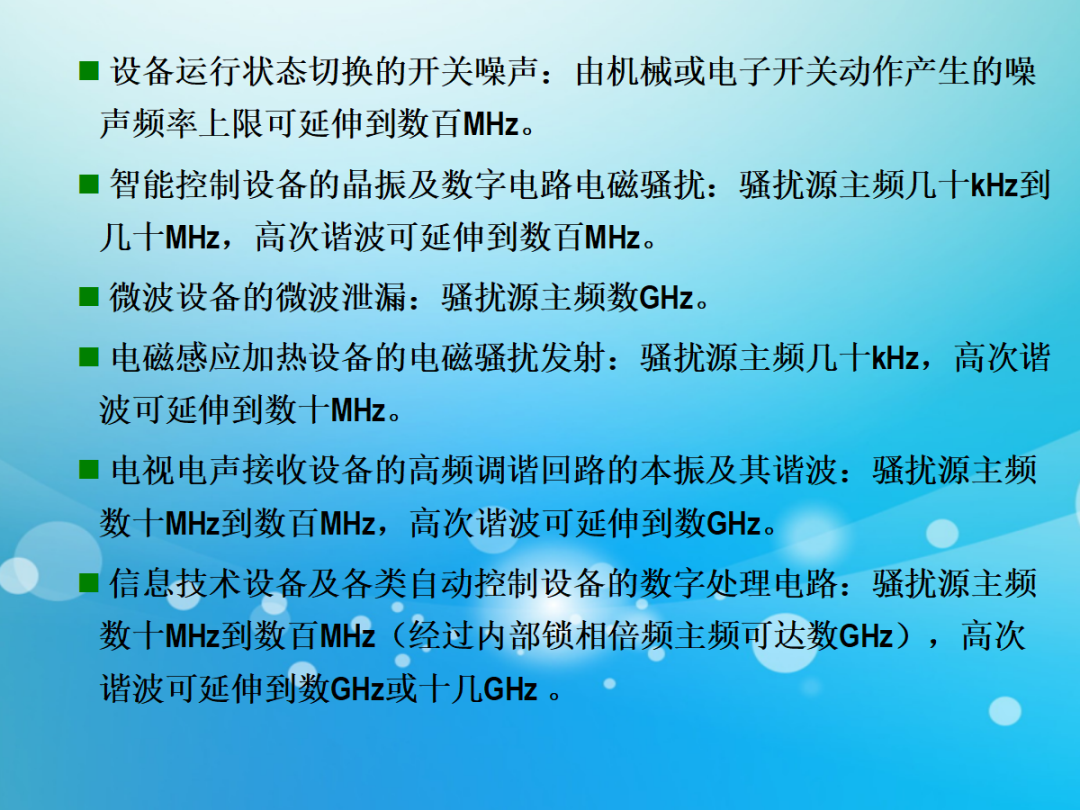

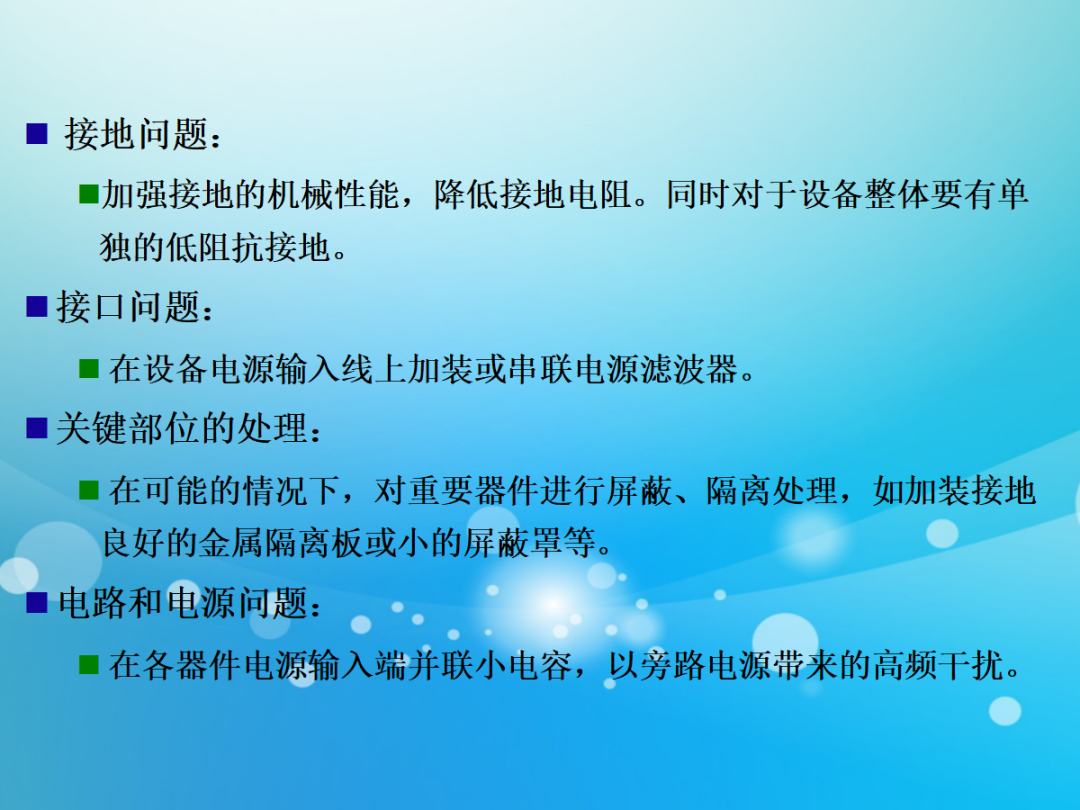

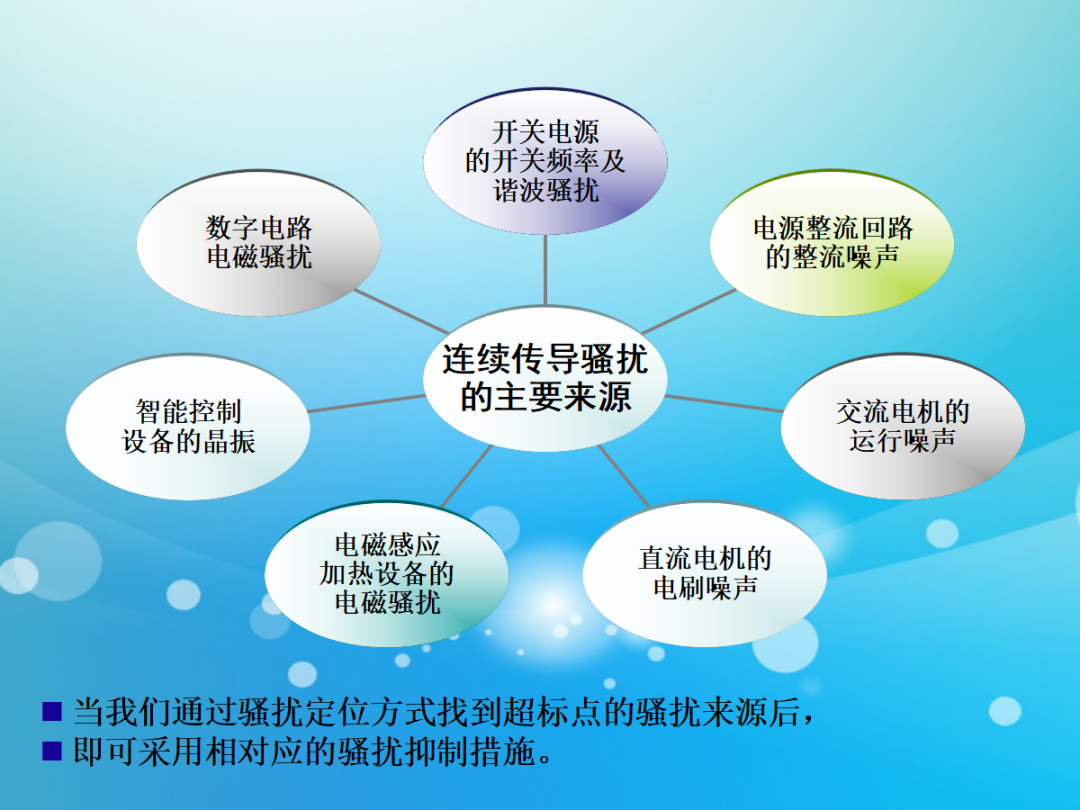

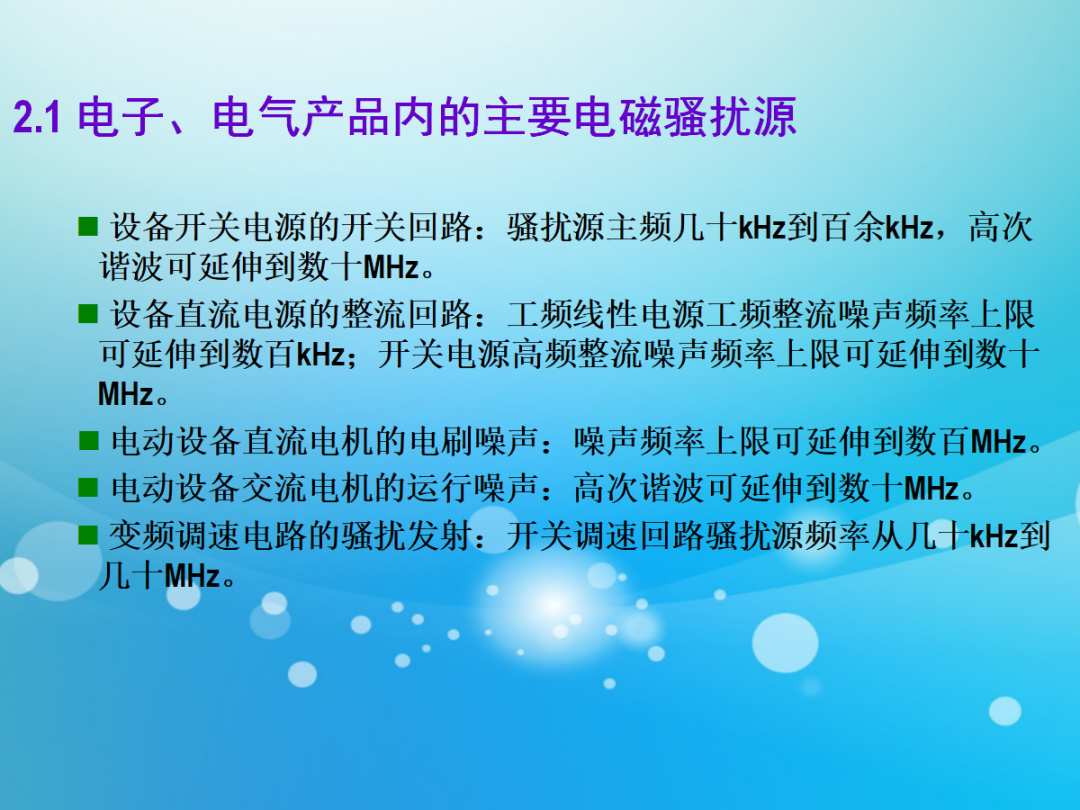

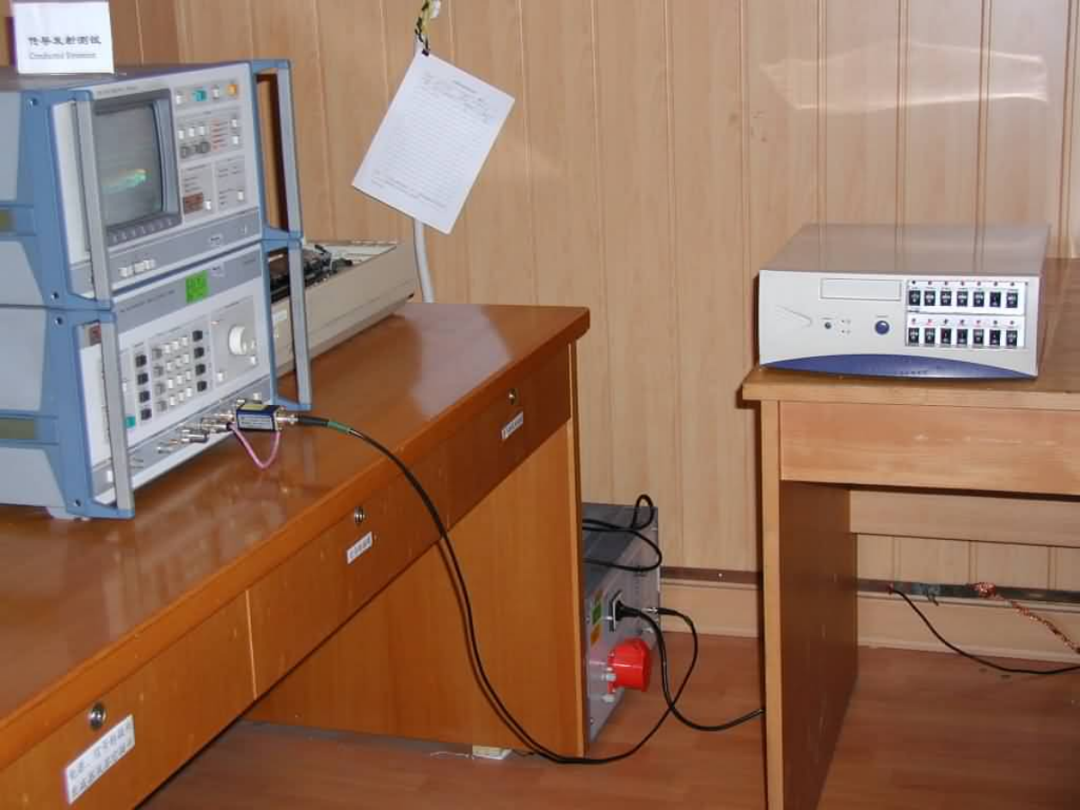

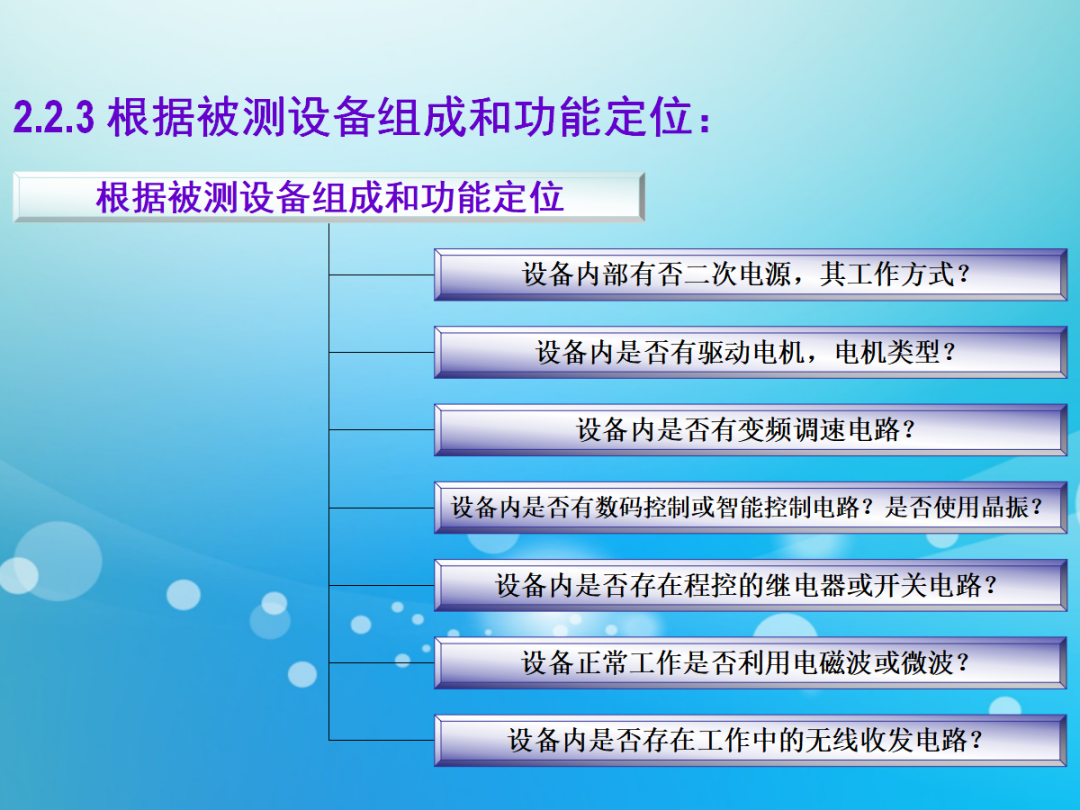

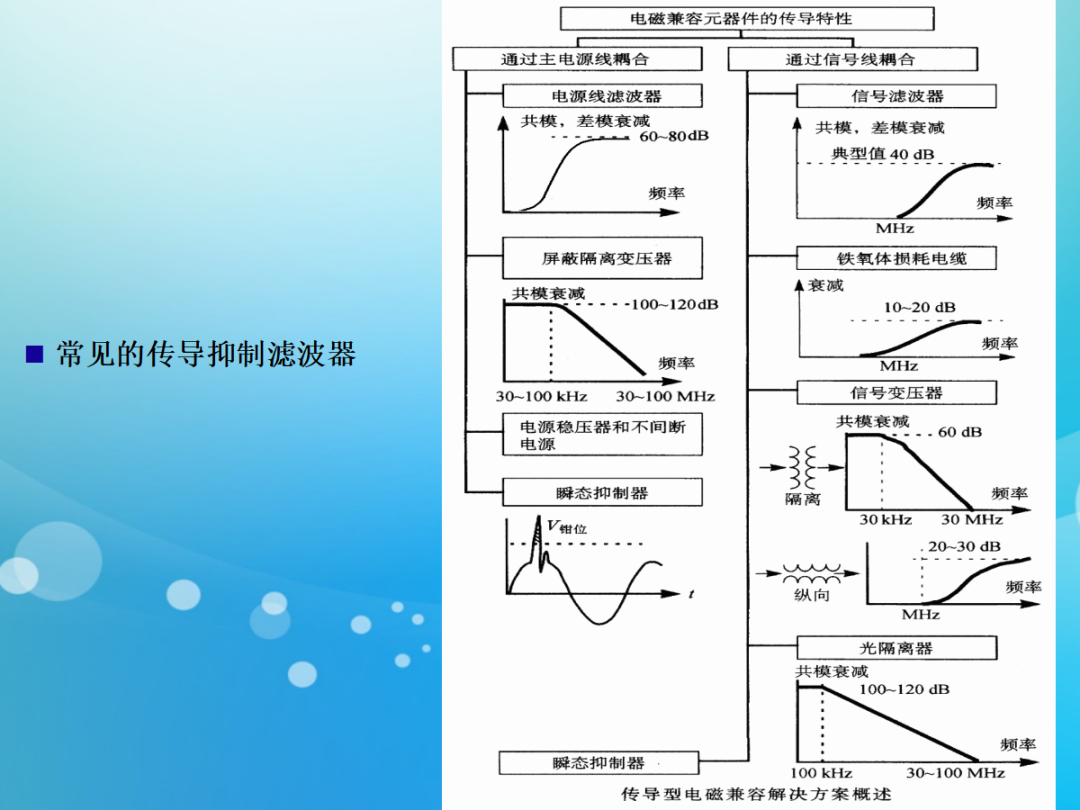

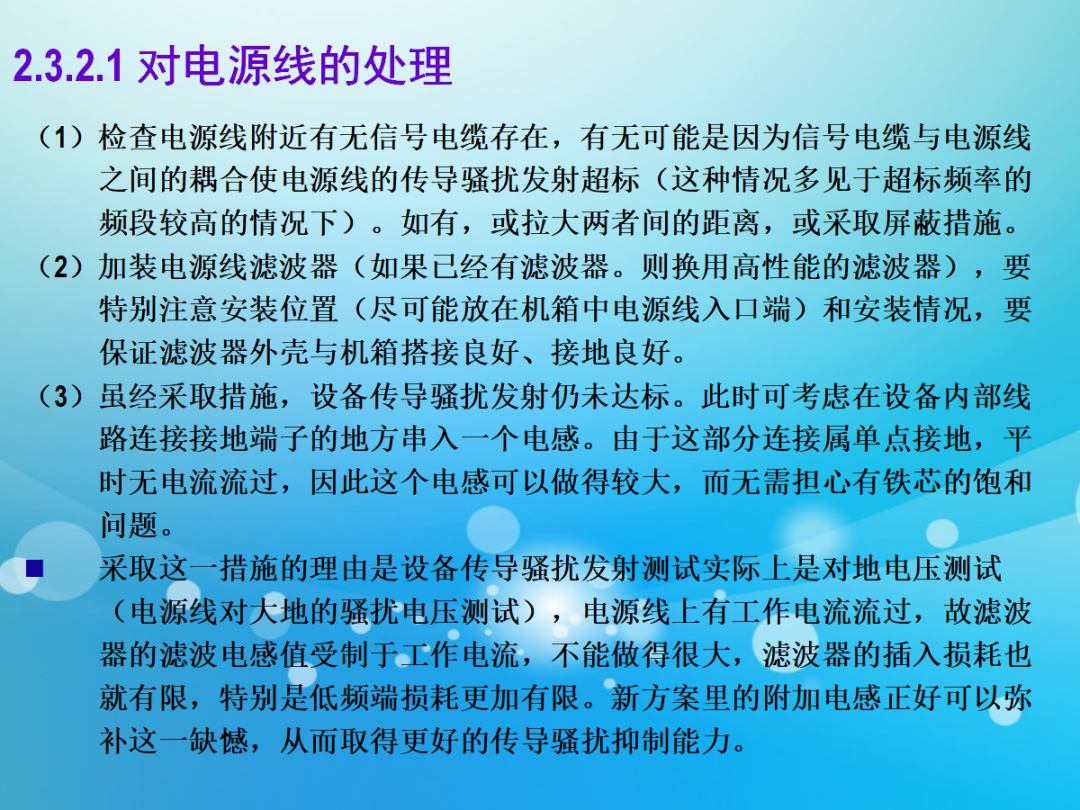

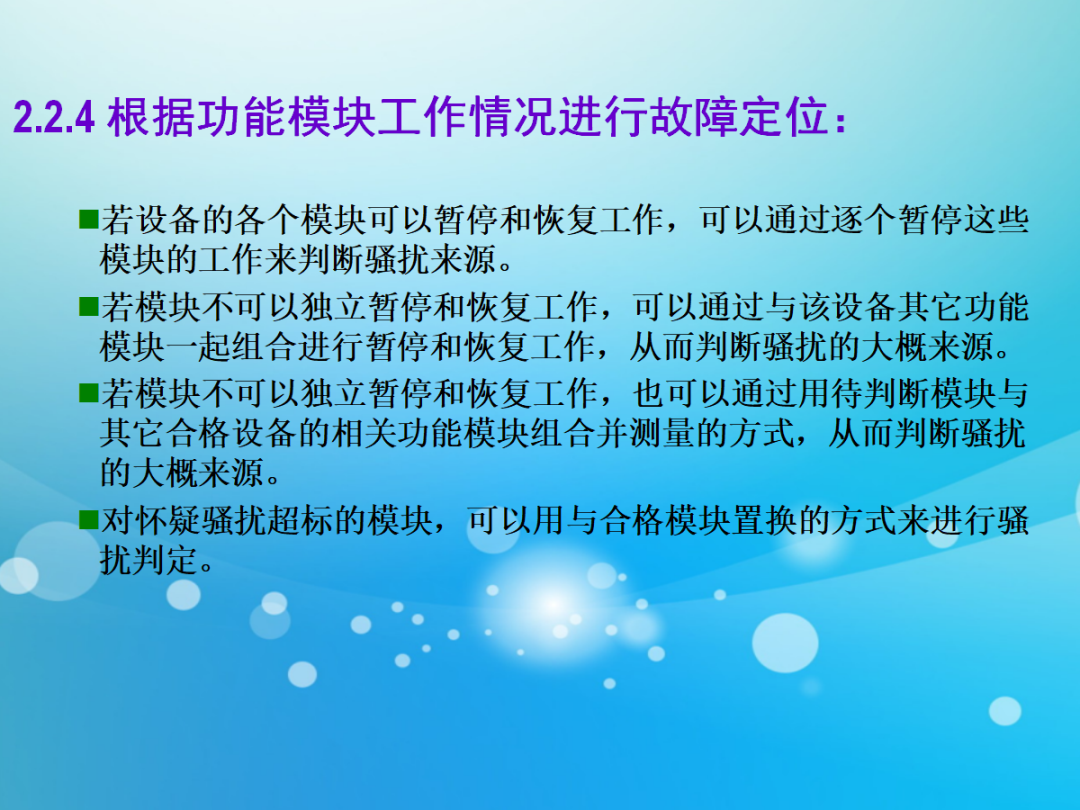

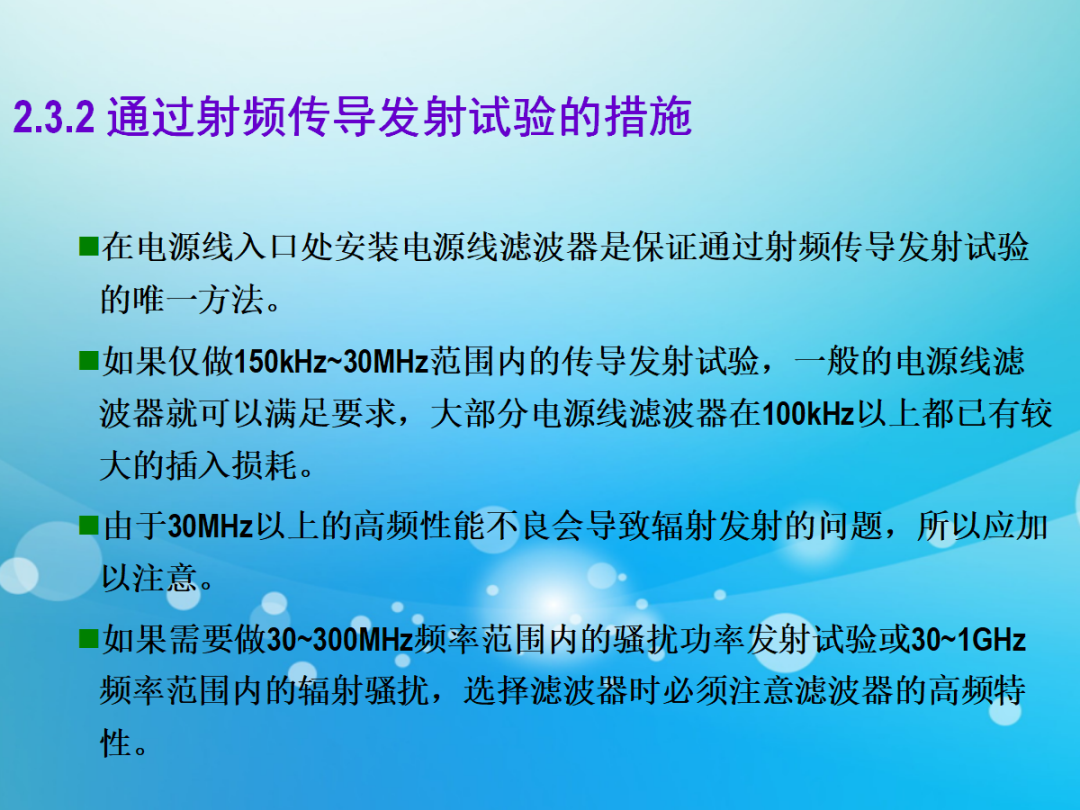

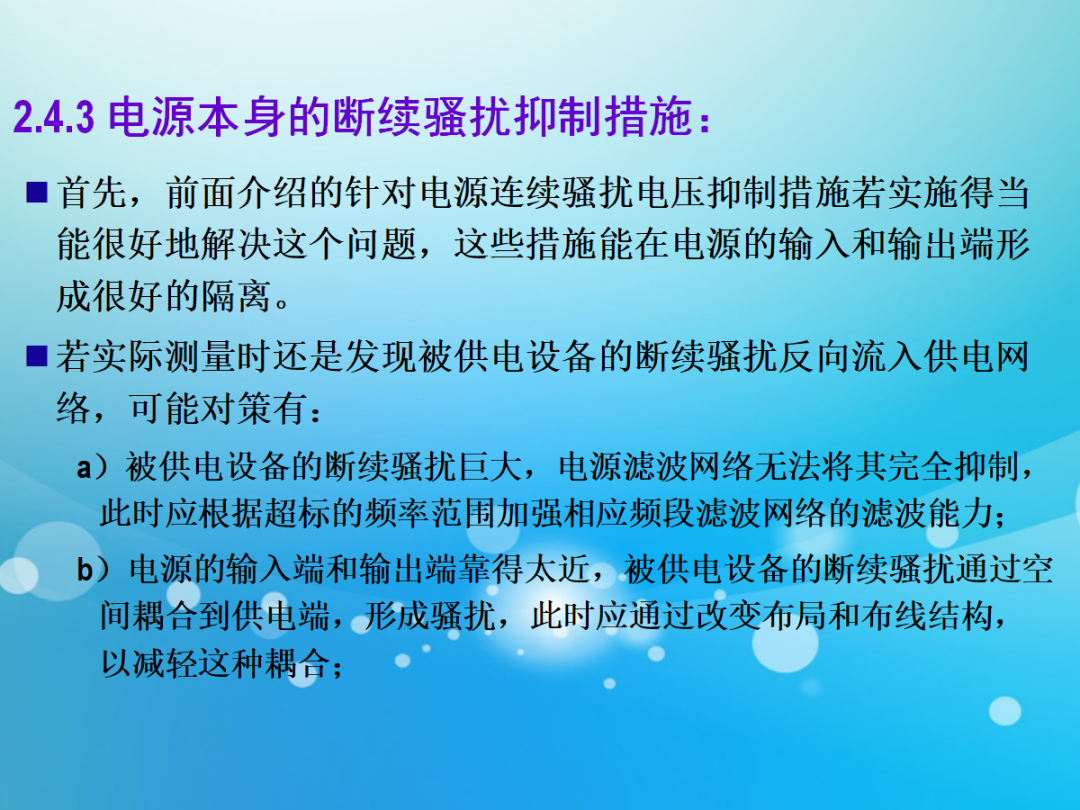

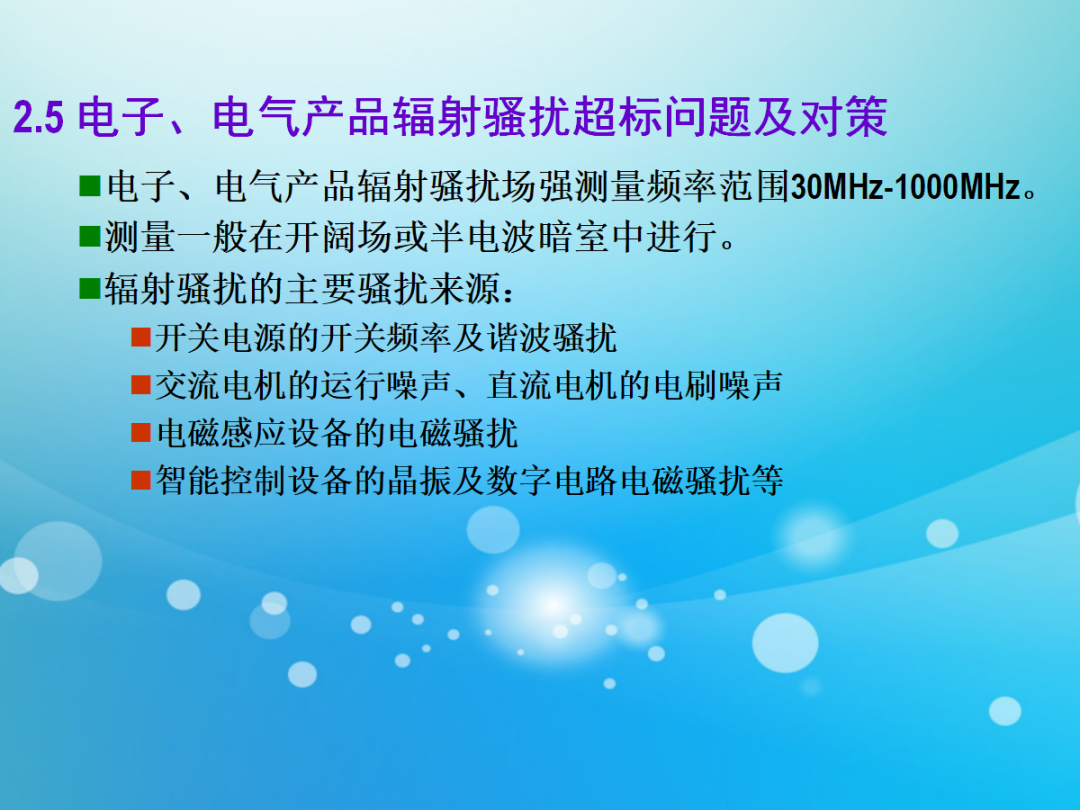

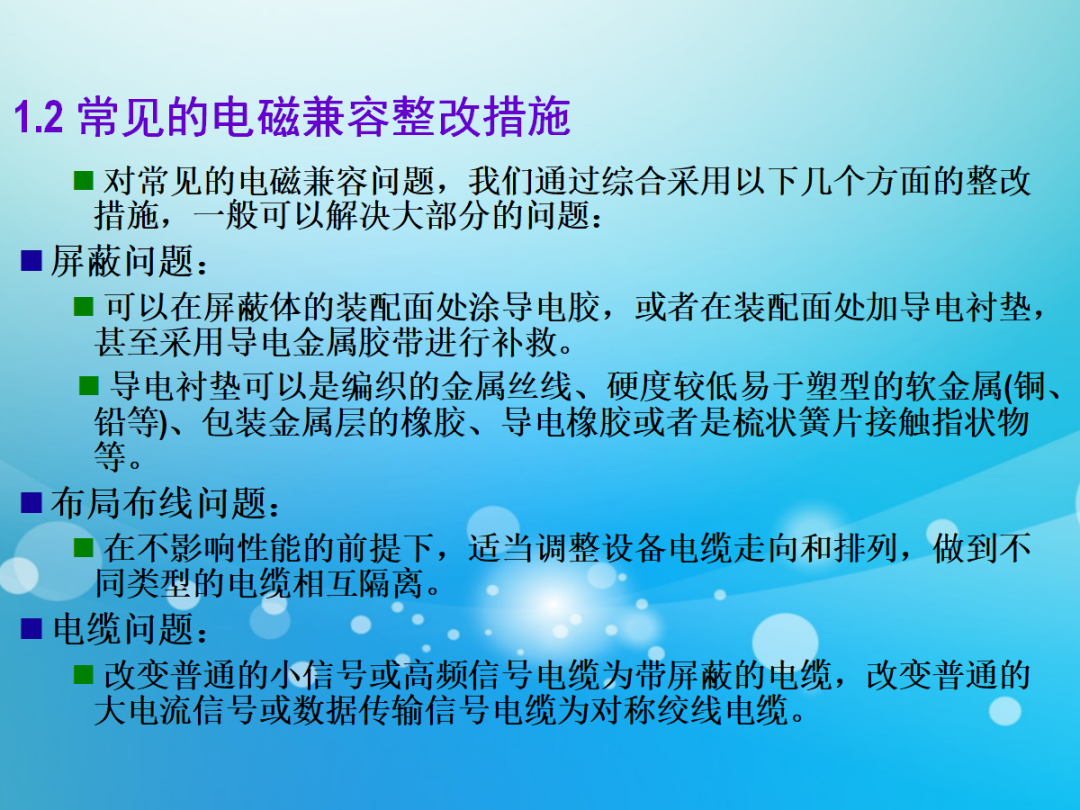

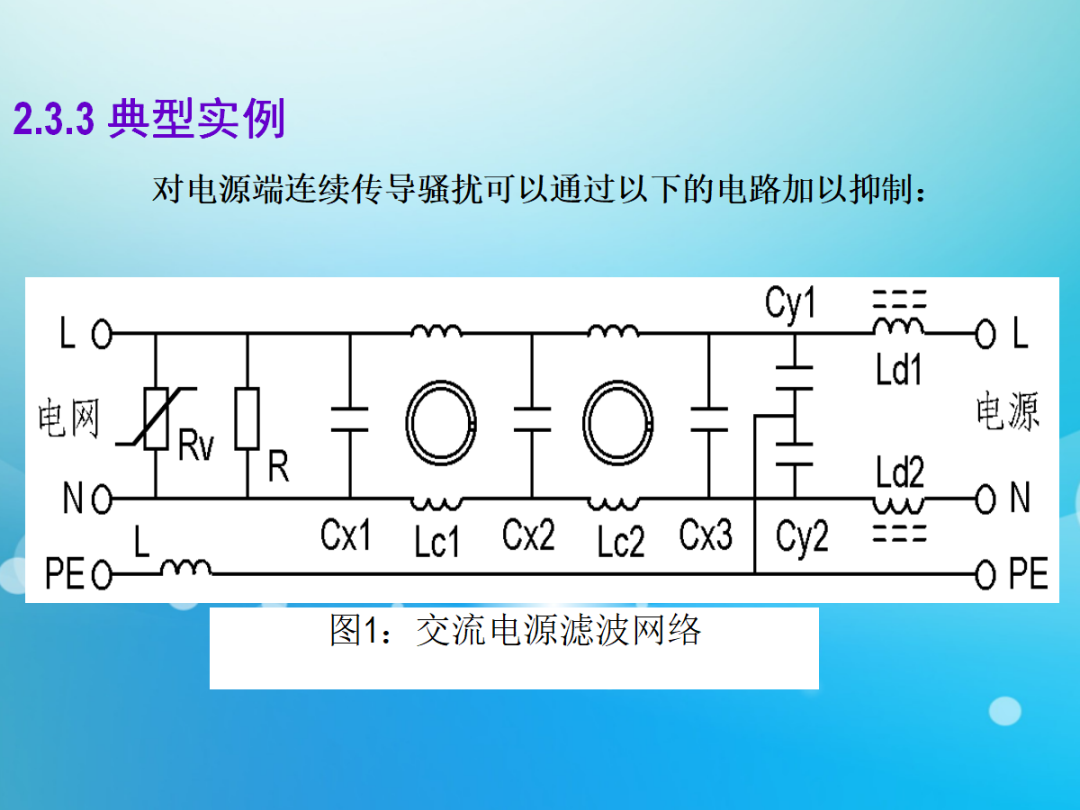

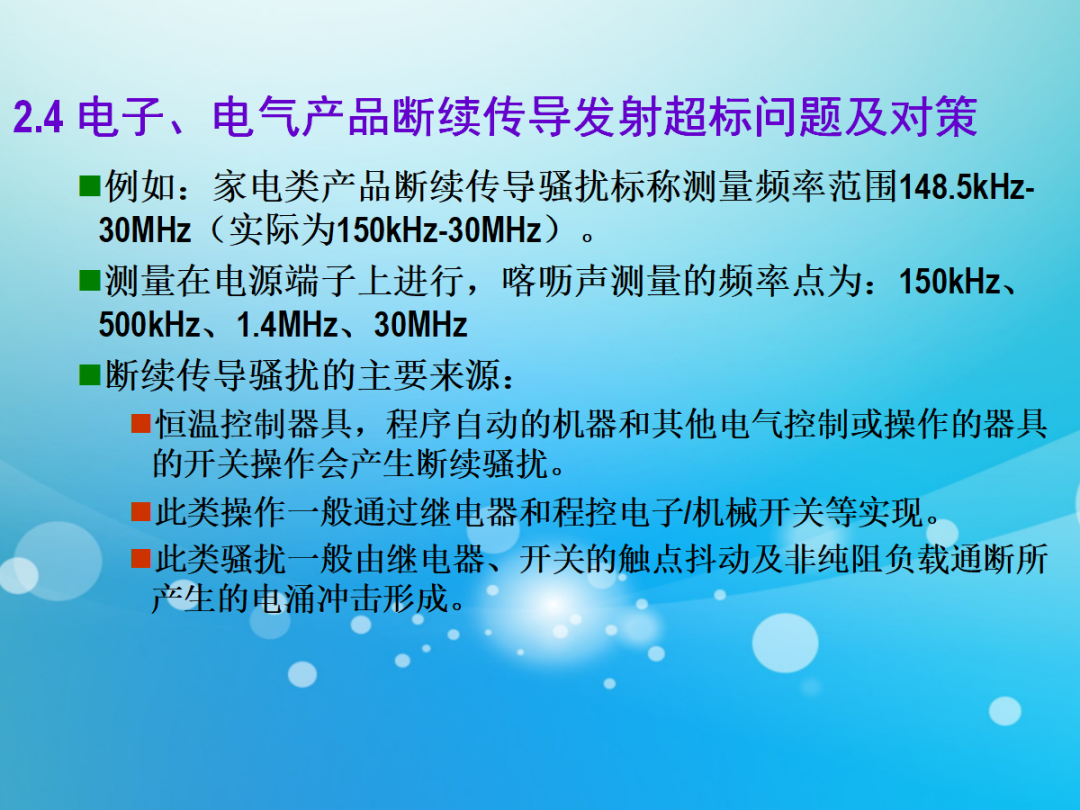

磁环（Ferrite Bead / Ferrite Core）是EMC整改中使用频率最高、成本最低、见效最快的"神器"之一。它看起来不起眼——就是线缆上那个鼓鼓的小疙瘩，但在解决传导发射、辐射发射超标问题上，往往能起到"立竿见影"的效果。一、磁环到底是什么？磁环的本质是一个由铁氧体材料制成的环状导磁体，属于被动式EMI抑制元件。它不需要供电、不需要接地，工作原理完全依赖材料本身的频率相关阻抗特性——对低频信号几乎"透明"，对高频噪声则呈现高阻抗，并将噪声能量转化为热能耗散掉。简单理解：磁环就像一个"频率门卫"，放行低频有用信号，拦截高频噪声。二、工作原理——为什么能抑制干扰？磁环对噪声的等效模型是一个频率相关的复阻抗：Z(f) = R(f) + jX(f)低频段：以电感性（X）为主，阻抗很小，有用信号几乎无损耗通过中高频段：材料磁损急剧增大，电阻性分量（R）快速上升，将噪声能量转化为热量耗散掉当整束电缆穿过磁环时，就构成了一个共模扼流圈——对共模干扰电流呈现高阻抗，而对差模信号（有用信号）几乎没有影响。这就是磁环的精妙之处：它不需要接地，不会造成信号失真，安装极其简单。三、磁环的"家族谱系"——材质分类磁环的性能差异，根源在于铁氧体材料的配方不同。不同材质的磁导率、电阻率、损耗峰频率各不相同，决定了各自的"最佳工作频段"。特性 参数 磁导率 1000~数万（高磁导率） 最佳频段 几十kHz ~ 数十MHz 外观 深灰色，表面无涂漆，较平滑不易掉粉 典型应用 开关电源输入端、电源线共模电感、充电桩滤波 锰锌铁氧体磁导率高，在低频段就能提供充足的阻抗，适合抑制低频传导干扰。特性 参数 磁导率 100~1000（相对较低） 最佳频段 数十MHz ~ 数百MHz（甚至GHz） 外观 表面常涂有不同颜色涂料，粗糙易掉粉 典型应用 USB/HDMI/以太网等高速数据线、射频接口噪声抑制 镍锌铁氧体在高频段仍能保持稳定的阻抗特性，适合抑制高频辐射干扰。特性 参数 磁导率 数万~数十万（极高） 最佳频段 宽频带，从低频到高频均有良好表现 居里温度 约570℃（高热稳定性） 典型应用 新能源汽车800V平台、大功率逆变器、大电流共模电感 非晶和纳米晶材料凭借高饱和磁感应强度和宽频阻抗特性，在大电流、高功率场景中表现突出。纳米晶磁环在中高频环境下磁导率可达数万至上十万，能在较小体积下实现与大尺寸非晶磁环相同的电感量。特性 参数 磁导率 14~125（很低） 最佳频段 300kHz以下 典型应用 功率因数校正（PFC）、储能电感、输出滤波 铁粉芯系列通过不同颜色标识区分材质（如2材红/透明、8材黄/红、26材黄/白等），具有较低的损耗和良好的直流偏流特性。干扰频段 推荐材质 理由 150kHz~数MHz（传导发射低频段） 锰锌铁氧体 高磁导率，低频阻抗大 30MHz~300MHz（辐射发射主要频段） 镍锌铁氧体 高频损耗大，阻抗峰值覆盖 300MHz~1GHz（高速信号辐射） 镍锌铁氧体（高频型） 截止频率高，高频段仍有效 宽频带+大电流 非晶/纳米晶 宽频高阻抗，抗饱和能力强 四、磁环的形态分类形态 结构特点 适用场景 卡扣式（开合式） 两半拼合，可直接扣在已有线缆上 整改阶段快速验证、成品设备后装 穿心套管式（实体环） 完整环形，线缆需穿过 量产布线，可多匝绕制，效果稳定 贴片磁珠（SMD Bead） 微型，表面贴装在PCB上 板级局部抑制，高速信号/电源去耦 长套管式 细长管状，线缆穿过 需要较长作用长度的场景 其中，卡扣式磁环是EMC整改工程师的"随身利器"——不需要拆卸线缆，直接扣上就能测试效果，非常适合在整改阶段快速验证。五、关键参数——选型时看什么？磁环最重要的参数不是"标称阻抗值"，而是整个阻抗-频率曲线的形状，特别是峰值位置与带宽是否覆盖你的噪声主频段。数据手册通常标注"100MHz@xxxΩ"，但这只是单点数据要关注曲线在目标频段的整体表现内径：必须紧包电缆，避免漏磁（内径越接近线径越好）外径：外径越大，阻抗越大长度（高度）：越长，阻抗越大当流经磁环的电流较大时，磁芯内部磁通密度可能达到饱和点，此时磁芯失去抑制能力。因此：电源线上的磁环需关注直流偏流下的阻抗衰减横截面积越大，越不易饱和电源线正负两根同时穿过磁环，可使磁通相互抵消，避免饱和温度过高时磁导率下降，抑制能力减弱。需关注额定工作温度范围（通常-25℃~+85℃）。六、匝数与频率的关系——多绕几圈一定更好吗？这是一个常见的误区。匝数与效果的关系并非简单的"越多越好"：等效阻抗 ≈ 单匝阻抗 × N²（N为匝数），对低频段抑制效果显著提升增加了穿过磁环的等效长度，充分利用磁环的磁滞特性绕制圈数增加会引入寄生电容，寄生电容与电感并联当频率升高到一定程度后，寄生电容的容抗变小，将磁环电感"短路"，使磁环在高频段失去作用干扰类型 匝数建议 低频干扰（150kHz~数MHz） 绕2~5匝，充分利用N²增益提升低频阻抗 高频干扰（30MHz以上） 不绕匝或仅1匝，避免寄生电容导致高频失效；选用更长的磁环替代 宽频带干扰 在同一线缆上套两个不同材质/不同匝数的磁环，分别覆盖低频和高频 七、安装位置——装在哪里效果最好？磁环的安装位置对效果影响极大，核心原则是尽量靠近干扰源或线缆出入口：安装位置 效果 紧靠线缆出机壳处 ✅ 最佳——在干扰"出门"前拦截 紧靠干扰源（如开关电源出线端） ✅ 优秀——从源头抑制 线缆中间段 ⚠️ 一般——线缆本身可能已成为辐射天线 靠近接收端 ❌ 较差——干扰已在线缆上传播了较长距离 对于屏蔽线缆，磁环应安装在屏蔽层接地点附近，形成"屏蔽+共模阻尼"的组合效果。八、典型应用场景场景 磁环作用 推荐材质 开关电源/适配器 抑制150kHz~30MHz传导骚扰 锰锌铁氧体 USB/HDMI/DP数据线 衰减数十MHz~GHz共模噪声，减少丢包花屏 镍锌铁氧体 电机驱动/车载线束 抑制IGBT/SiC开关尖峰与共模回流 锰锌或纳米晶 工控/医疗设备长线缆 在入口端"拦截"外界耦合干扰 镍锌或宽频型 音频系统 抑制RF串入造成的嘶声 镍锌铁氧体 光伏/储能逆变器 抑制大面积线束辐射超标 锰锌或纳米晶 九、磁环的"边界"——它不能解决什么问题？磁环虽然好用，但也有明确的能力边界：对差模干扰抑制有限：磁环主要抑制共模干扰，单独的磁环对差模干扰效果有限，通常需要与X电容配合使用不能替代良好的PCB设计：磁环是"止损"手段，不是"遮羞布"。如果PCB布局布线存在根本性问题，磁环只能缓解，无法根治饱和后失效：大电流场景下如果选型不当，磁环会因饱和而完全失去作用高温环境性能下降：温度升高时磁导率下降，抑制能力减弱寄生电容限制高频效果：绕匝过多时，高频段效果反而变差十、EMC整改中磁环的实战流程用频谱仪、EMI接收机或近场探头定位超标频点和干扰模式（共模还是差模）。超标在低频段（150kHz~30MHz）→ 选锰锌铁氧体超标在高频段（30MHz~1GHz）→ 选镍锌铁氧体不确定时 → 先用卡扣式镍锌磁环快速验证用卡扣式磁环在电缆出机壳处扣上，对比测试前后的辐射/传导数据，确认是否有效。调整匝数（低频多绕、高频不绕）调整安装位置（靠近干扰源 vs 靠近出口）必要时串联两个不同材质的磁环验证通过后，将卡扣式改为穿心套管式或贴片磁珠，确定最终型号和安装方式。十一、与其他EMC措施的配合磁环很少"单打独斗"，通常需要与其他措施组合使用：组合方式 各自分工 磁环 + 共模电感 共模电感提升共模阻抗，磁环补充宽频损耗 磁环 + X/Y电容 磁环处理共模分量，X电容处理差模分量 磁环 + 屏蔽 屏蔽降低耦合路径，磁环在接口端"终结"残余 磁环 + 良好接地 接地提供回流路径，磁环抑制共模辐射 📌 总结：磁环在EMC整改中之所以被广泛使用，核心优势在于成本低（几毛到几元一个）、安装简单（套上就行）、不影响正常信号、效果立竿见影。但它的本质是一个频率选择性的阻抗元件，选型时必须看阻抗-频率曲线是否覆盖目标干扰频段，安装时必须靠近干扰源或线缆出入口，使用时要注意饱和、温度、寄生电容等限制条件。记住一句话：磁环是EMC整改的"急救药"，但不是"万能药"——它能快速缓解问题，但根治还需要从PCB设计、布局布线等源头入手。来源：电磁兼容之家
