冷却液温度不高，芯片结温为什么仍然偏高

1天前浏览50

液冷系统中，入口冷却液温度正常，并不能直接证明芯片温度一定安全。芯片产生的热量需要依次穿过封装、基板、热界面材料和冷板，最后才能进入冷却液。这条路径中任何一段热阻偏大，或者冷板内部流量没有覆盖热点，都会使芯片结温维持在较高水平。

水温只是热路的一端

结温是半导体芯片有源区的温度，也是器件热状态中最需要关注的温度之一。工程现场容易测到的是冷却液入口温度、出口温度或冷板表面温度，这些温度与结温有关，却不处在同一个位置。

可以把液冷过程理解为一条连续热路。芯片先把热量传给封装和基板，再穿过热界面材料进入冷板，冷板内部的流体最后将热量带走。入口冷却液温度只规定了这条热路末端的一个边界。它不能说明前面的热量是否顺利传到冷板，也不能代表芯片附近流道中的局部流体温度。

因此，看到供液温度不高时，首先应确认比较的是哪一个温度。将入口水温、冷板温度和芯片结温混为一谈，很容易把热路中间的问题漏掉。

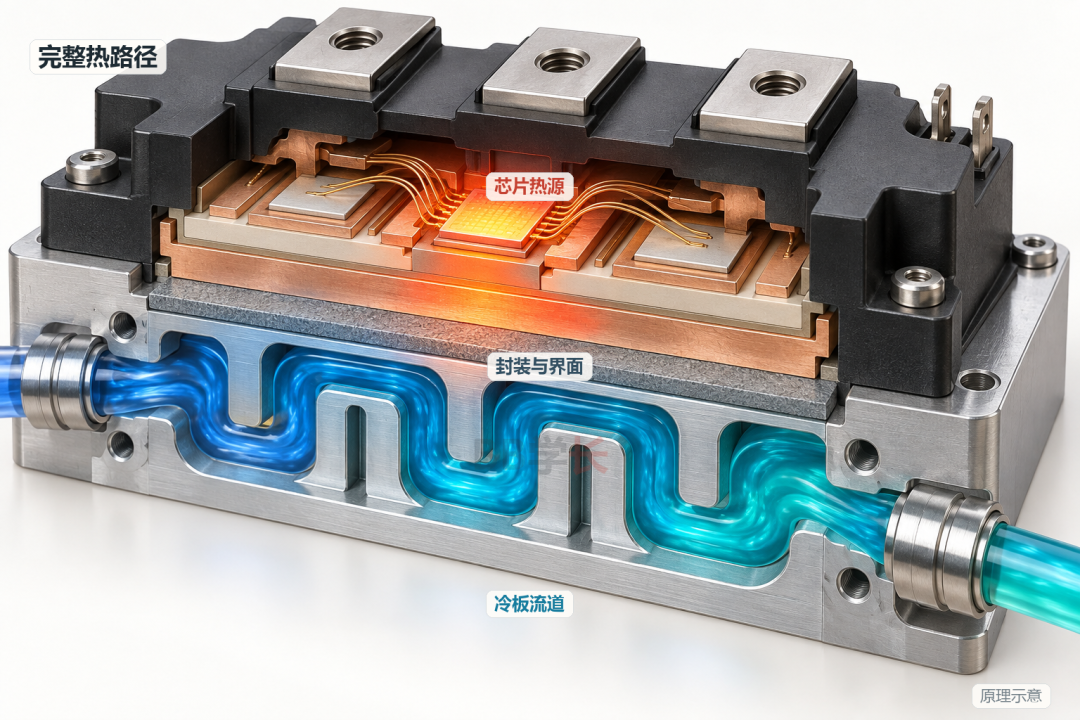

图1 芯片热量需要经过封装、界面和冷板后才能进入冷却液（原理示意）

损耗决定需要带走多少热量

芯片与冷却液之间的温差，首先受发热功率影响。常用的热阻关系可以写成温升约等于损耗乘以总热阻。这里的损耗不是设备的输入电功率，而是最终转化为热量并进入目标热路的部分。

功率模块在不同电流、开关频率和控制策略下，导通损耗与开关损耗都会变化。若仿真只采用额定工况下的一个总损耗，或者把多颗芯片的热量平均铺在整个模块上，计算得到的最高温度和热点位置可能偏离真实情况。总热量相同，空间分布不同，也会形成不同的结温。

检查高温问题时，应先核对损耗来源、参考工况、单位及施加位置。只有热源输入可靠，后续讨论TIM、流量和冷板结构才有意义。

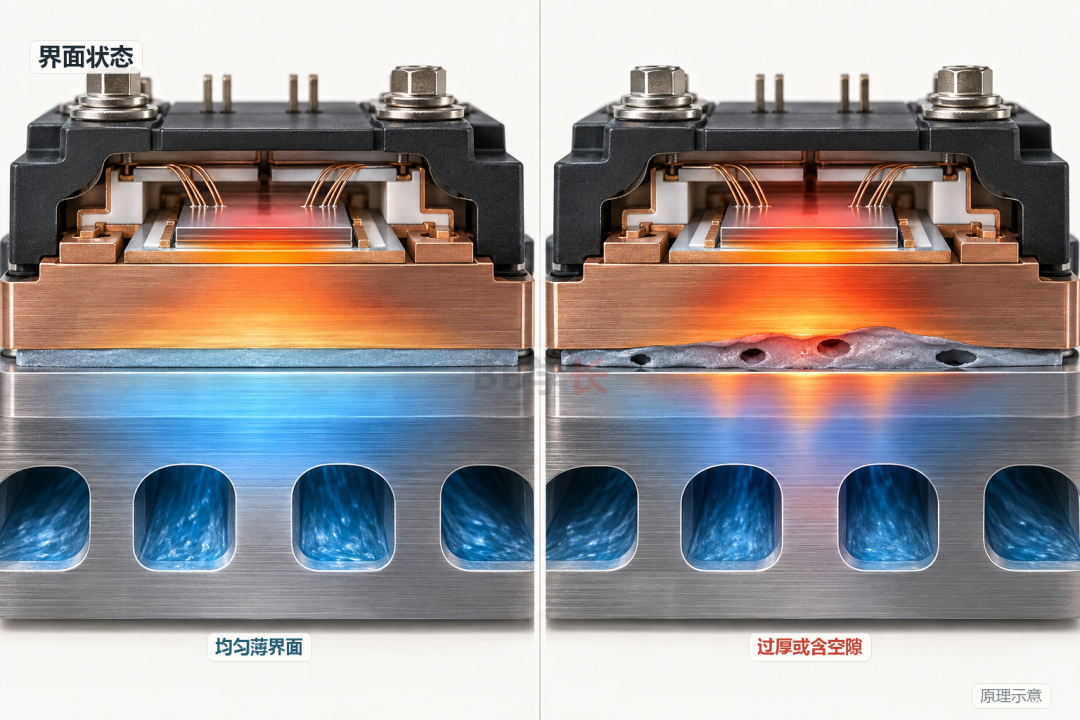

图2 均匀薄界面与过厚、含空隙界面的传热状态不同（原理示意）

热界面可能成为主要瓶颈

模块底面与冷板看起来已经贴合，微观上仍只在部分凸点接触，其余位置可能被空气或界面材料填充。空气导热能力很低，界面中出现空隙、厚度不均或局部脱离时，热量会在接触位置前积聚，结温随之升高。

TIM是热界面材料的英文缩写，常见形式包括导热脂、导热垫和相变材料。它的作用是填充表面微小间隙，而不是越厚越好。同一种材料在不同厚度、压紧力、覆盖状态和老化程度下，界面热阻都可能不同。Infineon的功率模块资料也把TIM和冷板到冷却液的换热分别列入结到冷却液的热阻链，说明低水温不能抵消界面热阻带来的温差。

建模时若把模块与冷板直接设为理想耦合，相当于默认界面没有额外温降。这样得到的结温通常更理想，却未必能代表真实装配。没有可靠参数时，可先开展热阻敏感性分析，判断结温对界面状态是否敏感。

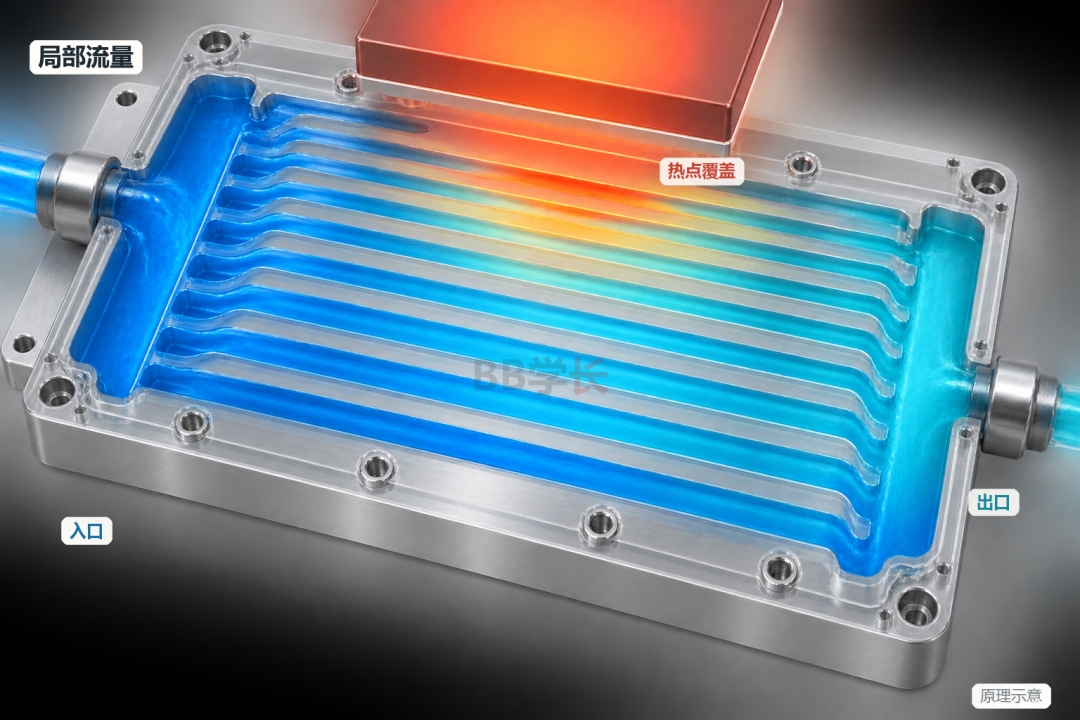

图3 冷板总流量合格时，局部流道仍可能存在分配差异（原理示意）

冷板内部并不是处处一样冷

冷板入口温度通常是边界条件，但流体沿通道吸热后会逐渐升温。对于并联流道，入口歧管和出口歧管的结构还会影响各支路流量。总流量达到要求，不代表每条流道获得相同流量，也不代表热点下方一定有足够强的局部换热。

冷板性能至少要同时观察三类结果：流量是否合理分配，热点附近的壁面换热是否充分，以及压降是否在泵能够提供的范围内。单纯提高总流量可能改善平均换热，但若局部支路供液不足、流道绕开热源或入口分配不均，最高结温仍可能降不下来。

还要注意冷却液物性随温度和配比变化。使用水乙二醇等混合液时，密度、黏度、比热和导热系数应对应实际浓度与温度范围。物性不匹配会同时影响压降、流量分配和换热能力。

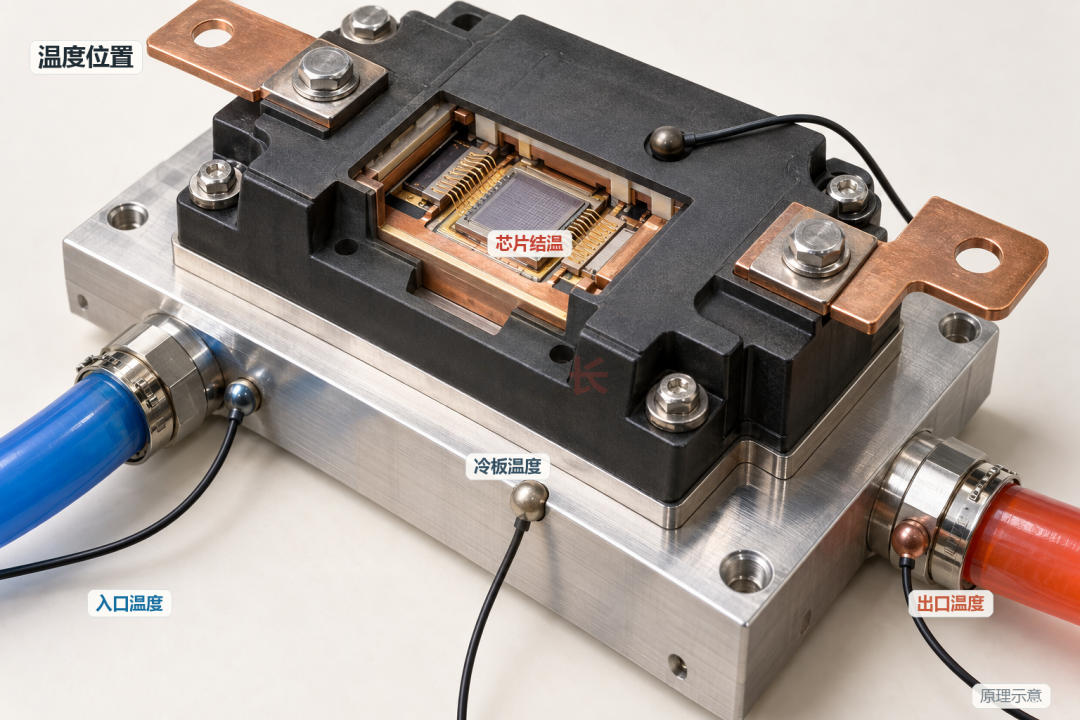

图4 结温、壳温、冷板温度和进出口水温对应不同位置（原理示意）

几个温度需要分别判断

入口温度反映系统送入冷板的冷却条件；出口温度与总吸热量和流量有关；冷板表面温度反映局部固体温度；壳温位于器件封装或底板表面；结温则位于芯片内部。测点不同，数值自然不同。

如果进出口温差很小，不能立即得出散热很好或散热很差的结论。大流量下，即使系统带走较多热量，进出口温差也可能不大；若热量没有顺利进入冷板，出口温升同样可能很小。需要把流量、总热量和能量平衡放在一起判断。

仿真结果也应遵循同样原则。最高结温、平均壳温、冷板表面温度和冷却液质量加权平均温度回答的是不同问题。报告中应明确变量位置和统计方式，避免用一张温度云图代替完整热路分析。

排查应沿着热量路径进行

遇到冷却液温度不高而结温偏高时，可以按热量流动方向依次检查：芯片损耗及分布是否准确，封装和基板材料是否合理，界面热阻是否被忽略，冷板是否覆盖主要热源，流量是否进入关键流道，最后再核对入口温度、流体物性和系统工作点。

CFD的价值在于把这条热路中的流动与传热联系起来。它可以观察冷板内部流量分配、局部换热和压降，也可以与固体导热模型结合，判断热点究竟停留在芯片、界面还是冷板附近。但仿真不能替代损耗来源、装配状态和材料参数的确认。
