有网友说之前面试上海某半导体公司，前两面都过了，本以为手拿把掐了，没想到公司不按套路出牌，二面面过了技术，三面还问起了技术，大意了，这个朋友没想到会栽在这个问题上:

电感值变化时电感电流如何变化？

那么，我们今天就来聊聊这个问题。在设计降压型DC/DC转换器时，电感的选择很重要。性能或特性视其选择而有极大的影响。电感的选择步骤或电感值等的计算方法基本上标示于利用电源IC的技术规格。

电感的选定步骤

首先，介绍电感选定的步骤。

1）计算最小电感值L

2）计算流向电感的最大电流（输出电流＋1/2纹波电流）

3）根据L值、饱和电流和温升电流选取合适的电感

基本上根据计算并考虑余量后做决定。余量的求取法基于公司的设计规则或经验法则。

1）电感值的计算

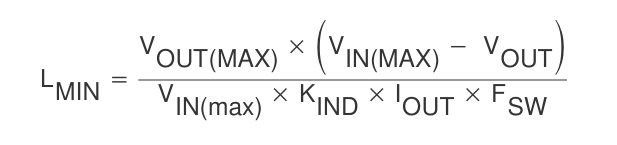

首先，根据以下公式计算电感最小值。

KIND 是一个系数，表示电感器纹波电流值与最大输出电流之比。

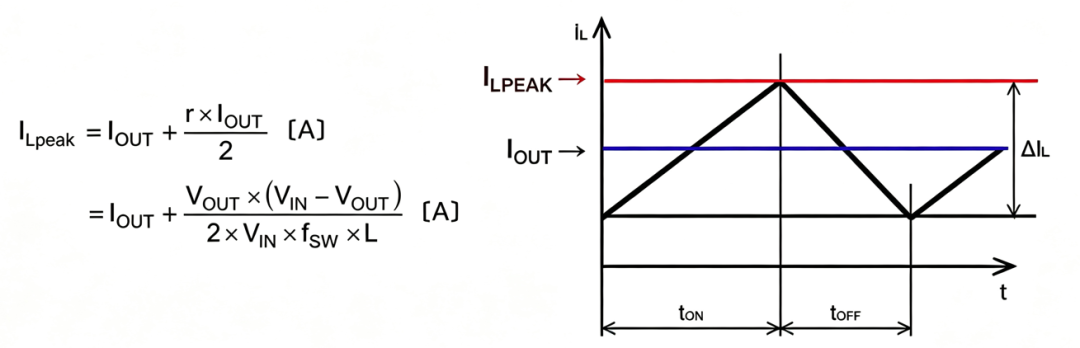

从公式和电流波形可知，I_LPEAK值为ΔI_L的1/2加I_OUT的值。
根据已计算的电感值和电感的最大电流选择近似的电感值且饱和电流在最大电流以上的电感。

BUCK电感的选定案例

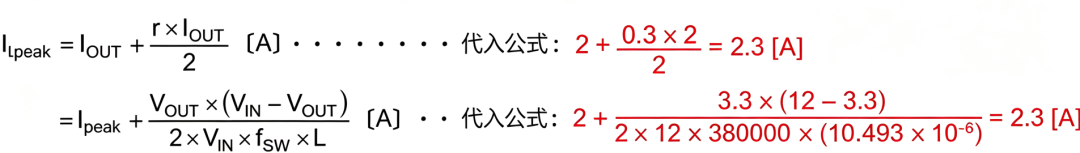

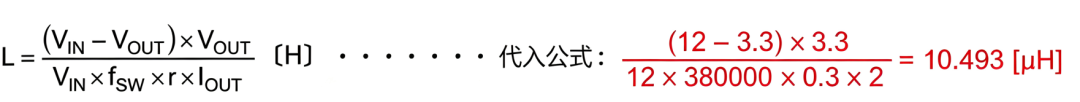

V_IN = 12V 、V_OUT = 3.3V、I_OUT = 2A、r = 0.3、f _SW = 380kHz

根据上述结果，饱和电流2.3A以上的10μH电感成为出发点。之所以称为出发点，是因为此计算非绝对性，在考虑短路或瞬态状态的情况等有可能必须变更。

使电感值变化的电感电流

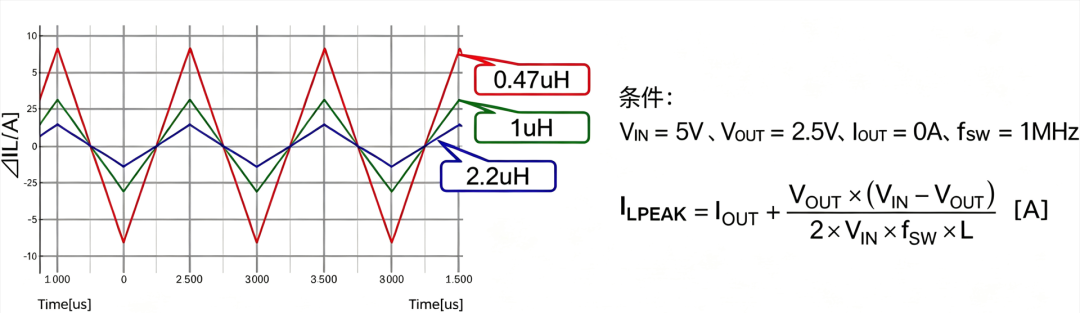

在这里，为加深对电感工作的理解，进一步说明电感值变化时电感电流如何变化的情形。下图表示在相同工作条件下将电感值设为0.4μH、1μH、2.2μH时I_LPEAK。

从公式也可得知，当电感值L变小时，I_LPEAK会增加，可以获得许多直流叠加电流。
