精密运放选型,以前看ADI,现在国产芯也值得认真看一眼了。

1天前浏览47

精密运放选型,以前大伙儿更多看的是ADI。不过最近我翻资料的时候留意到一颗挺有意思的国产运放,想跟大伙儿聊聊。

说到精密运放,只要碰上低噪声、高带宽、高增益的小信号场景,比如光电二极管IV转换、高阻抗传感器调理、有源滤波,或者单纯想把便携仪器的底噪再压一压,绕不开一颗国外经典芯片:ADI的AD8606。

东西是好东西,可这几年芯片供应的行情大伙儿也都经历了,交期说拉长就拉长,成本说波动就波动,做项目总得留个后手。于是乎,一颗国产替代新选择:士模微的CM4132。

01

先看整体指标

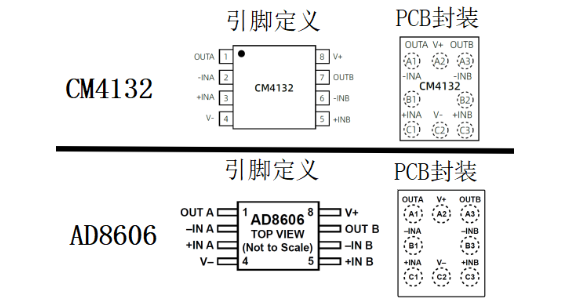

在看指标之前,咱们先来看一下芯片封装。CM4132采用MSOP8、SOP8、WLCSP8三种封装,其中WLCSP8与AD8606引脚P2P兼容,可直接替代。

WLCSP8是芯片级封装,省板子面积,适合便携设备,但焊盘小、对PCB工艺要求高,手焊基本别想,得走回流焊或者用风枪吹。如果项目对空间不敏感,MSOP8和SOP8更省心。

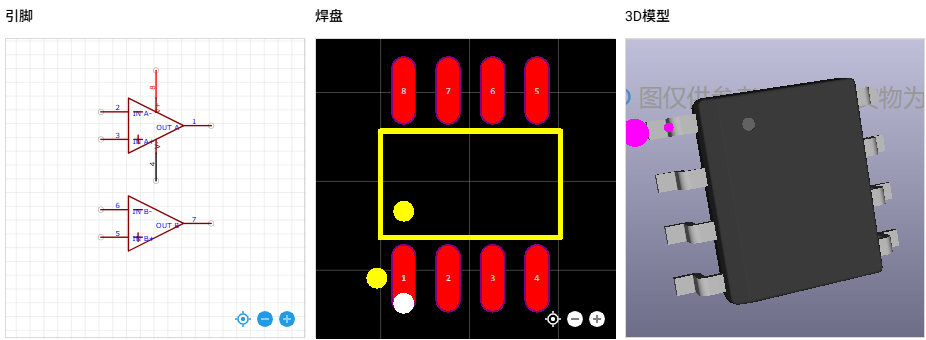

下面是立创上更加直观的SOP8的原理图+PCB封装+3D视图

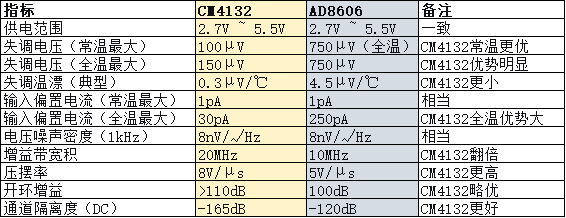

话不多说,直接把两颗料的数据手册摊开,核心参数一项项对一遍,差别在哪儿一眼就能看出来。

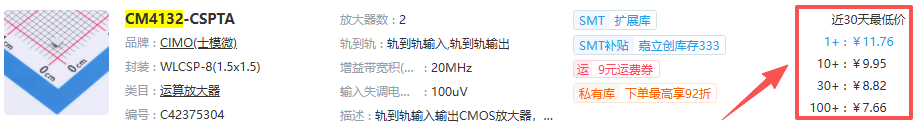

当然,这里就不得不提一下大家最关心的价格,立创上也能直接搜到。

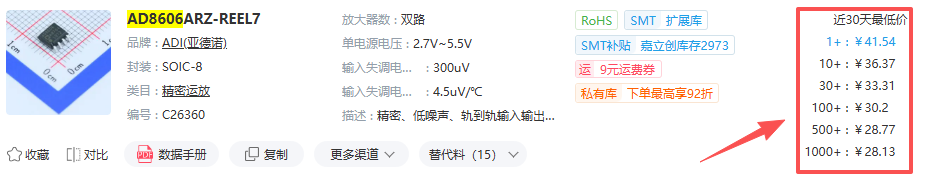

AD8606价格在28.1~41.5元区间

CM4132价格在7.6~11.7元区间

价差摆在这儿,性价比确实一眼就能看出来。这时候大家跟我可能会有相同的疑惑:参数这么漂亮,价格还这么便宜,凭什么?

我的看法是,任何一个行业里,都有认真做事的人,也有认真做产品的公司。数据手册是一个产品的简历,也是客户信任的起点,正规公司不会在这方面乱来。价格差异背后,有供应链、有市场策略、也有国产替代的大背景,这些因素都客观存在。但话说回来,手册归手册,最终好不好用,还是得看实际电路里的表现。

如果还是不太相信自己的眼睛,也好办。直接申请个样品,自己回来实测对比一下,数据一出来,心里就有数了。

02

再看具体参数

手册上的数字看着不错,但这些参数到底意味着什么,才是咱们真正关心的。来,一条条拆开看。

1、失调电压

这是CM4132最亮眼的特性之一。手册明确写了,常温下失调电压最大100μV,全温区(-40℃~125℃)最大150μV。更关键的是失调温漂典型值只有0.3μV/℃,最大值0.7μV/℃。

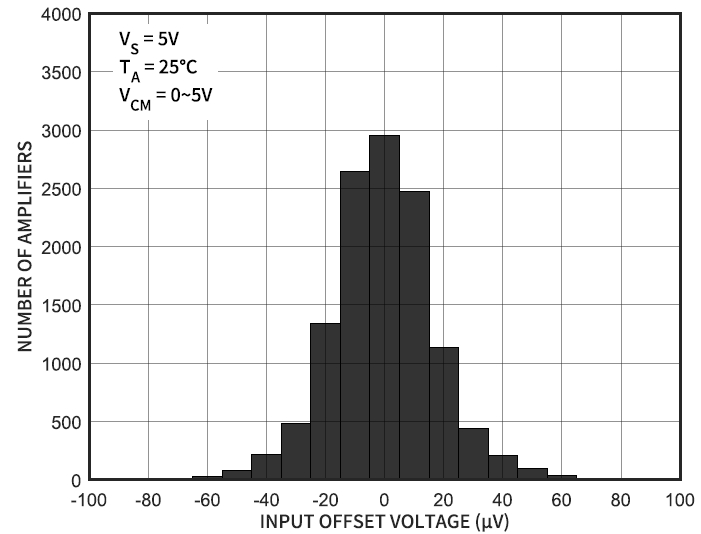

5V输入失调电压分布图

AD8606的全温失调电压是750μV,温漂典型值4.5μV/℃。CM4132直接把失调压到了100μV,温漂压到了0.3μV/℃。做精密测量的人都清楚,这意味着高低温工况下的固有失调误差被大幅降低,原本被失调淹没的小信号现在能清晰分辨出来了,动态范围得到了更充分的利用。

2、输入偏置电流

对高阻抗传感器和光电二极管前端来说,偏置电流就是硬指标。CM4132常温下最大1pA,全温区最大30pA。

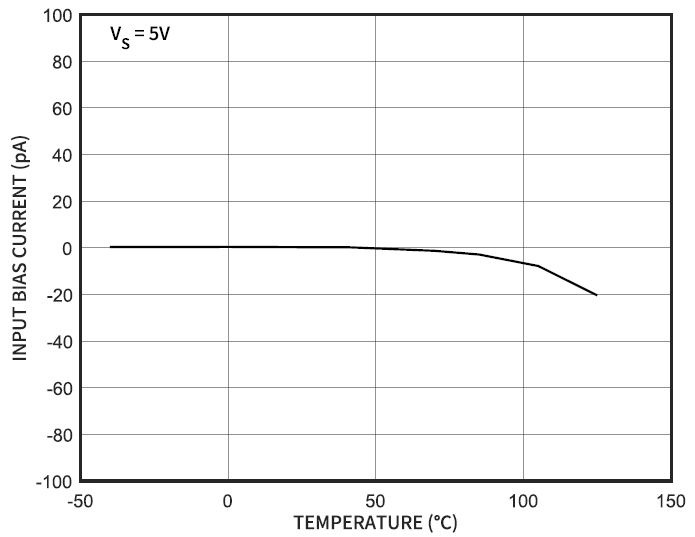

5V输入偏置电流的温度特性

AD8606常温下也是1pA,但全温区最大250pA。CM4132在全温区把偏置电流压到了30pA。这意味着在-40℃~125℃范围内,高阻抗传感器前端由偏置电流引入的附加误差大幅降低,设计时不用刻意留太多余量。

3、带宽

CM4132的增益带宽积是20MHz(5V供电),压摆率6V/μs。AD8606的增益带宽积是10MHz,压摆率5V/μs。

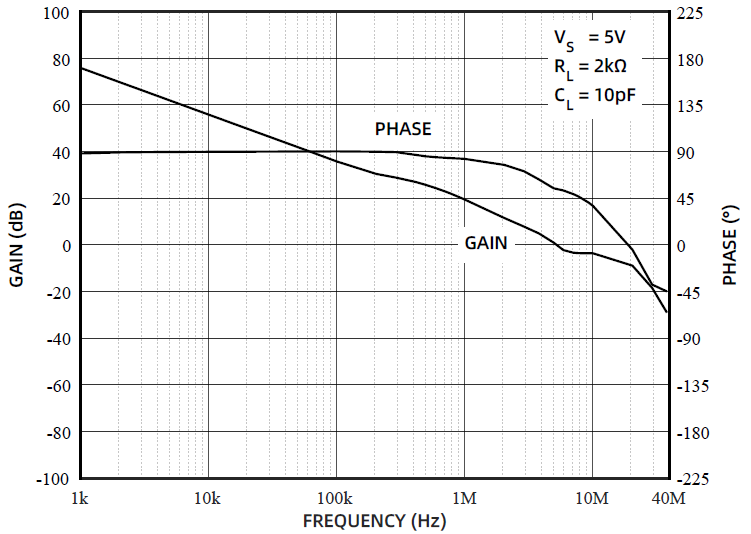

5V开环增益和相位图

这意味着CM4132在中高频信号处理场景下,比如超声前端、高速光电检测、多阶有源滤波,带宽余量更足,设计时不用为了带宽牺牲增益。

4、噪声

CM4132的电压噪声密度在1kHz和10kHz都是8nV/√Hz,0.1Hz~10Hz噪声1.6μVpp。AD8606的电压噪声密度也是8nV/√Hz,但0.1Hz~10Hz噪声是2.3μVpp。

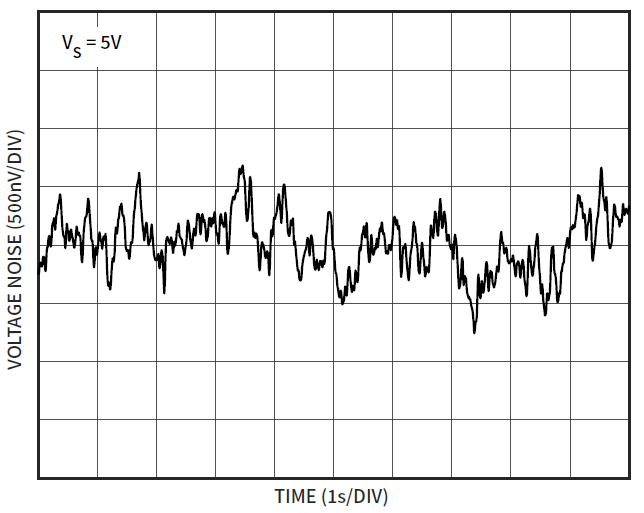

输入电压噪声 (5V, 0.1Hz~10Hz)

两者在1kHz打平,但CM4132的低频噪声略好。做音频或者精密测量的人清楚,低频噪声直接影响底噪表现,CM4132在这方面的优势虽然不大,但确实存在。

5、通道隔离度

CM4132的直流通道隔离度小于-165dB,100kHz时仍能达到-150dB。AD8606的直流通道隔离度是-120dB。

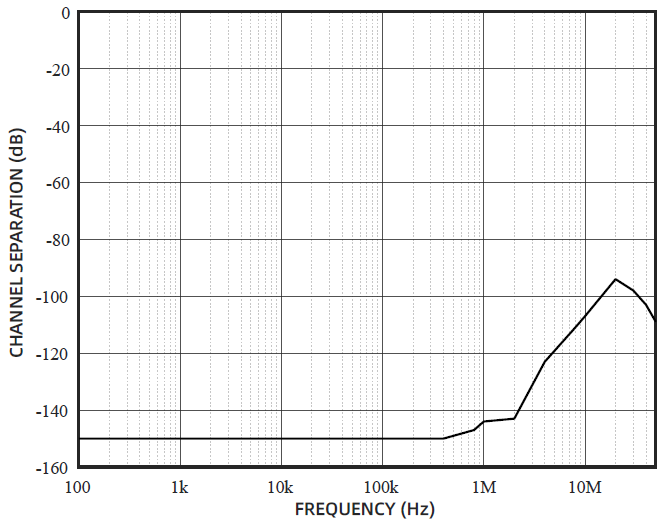

通道隔离度

这意味着在双通道应用中,两个放大器可以更独立地放大交流信号,通道间串扰更小。对于多通道精密测量系统,这个指标很关键。

03

两个加分项

除了以上具体参数,这芯片还有两个优点。

第一,无反相问题,输入过压保护简单

数据数据手册里专门讲了一个问题:输出反相。它是指当输入上施加的电压大于最大共模电压时,许多运算放大器都会表现出反相现象。在某些情况下,反相会对放大器造成永久性损坏;在反馈环路中,反相会导致系统功能异常甚至设备损坏。CM4132 没有这个问题,即使输入电压高于电源电压也不用担心。

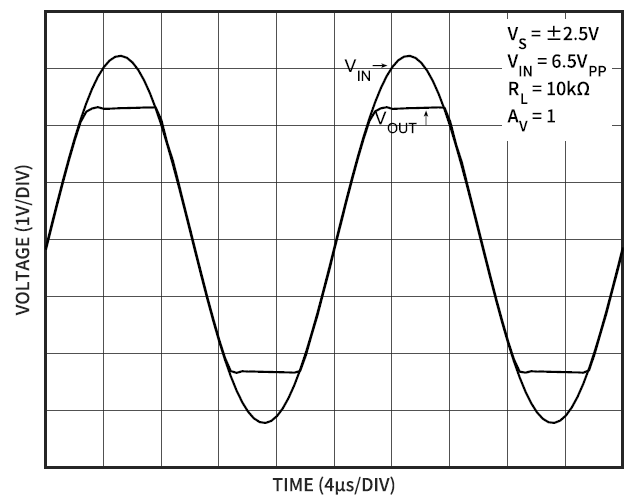

无反相

反相这个问题,平时不遇到就算了,一旦遇到就是大 麻烦。尤其是反馈环路里,输出突然反相,后级电路可能直接损坏。CM4132明确说没有这个问题,至少在设计时少了一个要防的坑。

CM4132 内部带了保护电路。如果输入电压高出电源电压0.5V以上,在输入端串一个片外电阻就行,阻值按这个公式算:

有人可能担心串电阻会引入误差。其实不用担心,CM4132 的输入失调电流全温区最大只有10pA,串一个 10kΩ 电阻,带来的失调电压不超过100nV。这电阻在室温下的热噪声也小于13nV/√Hz,对整体噪声基本没影响。

第二,低失真,音频调理友好

CM4132配置为正单位增益,负载10kΩ电阻,在整个音频频率范围内的THD+N小于0.002%或-94dB。做音频调理或者精密测量的项目可以直接上。

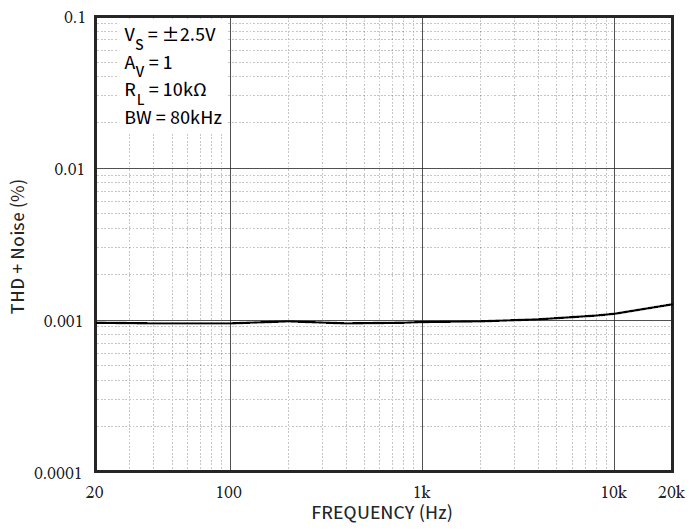

THD+N与频率的关系

上面这些只是从手册里挑了一部分出来聊,更多细节大伙儿直接翻原厂官方发布的数据手册就行,那上面写得更全。

04

总结

CM4132作为一颗国产料,供货和价格上的优势是明摆着的。交期这块基本不用太操心,海外品牌动辄十几周起步的排期,做项目的都懂那种等料的心焦,国产这边节奏可控,本身就是一种踏实。

好的国产芯片,值得被更多人知道。如果这篇对你有帮助,顺手转给正在选型的朋友,让大家少花点时间在等料和比价上,把精力留给真正该操心的设计。选型拿不准,或者手头有实测数据想聊聊的,评论区见。
