太漂亮了！以后DCDC电源模块板都要这么设计！

EE小新

11月前浏览571

关注

大家好，我是EE小新。

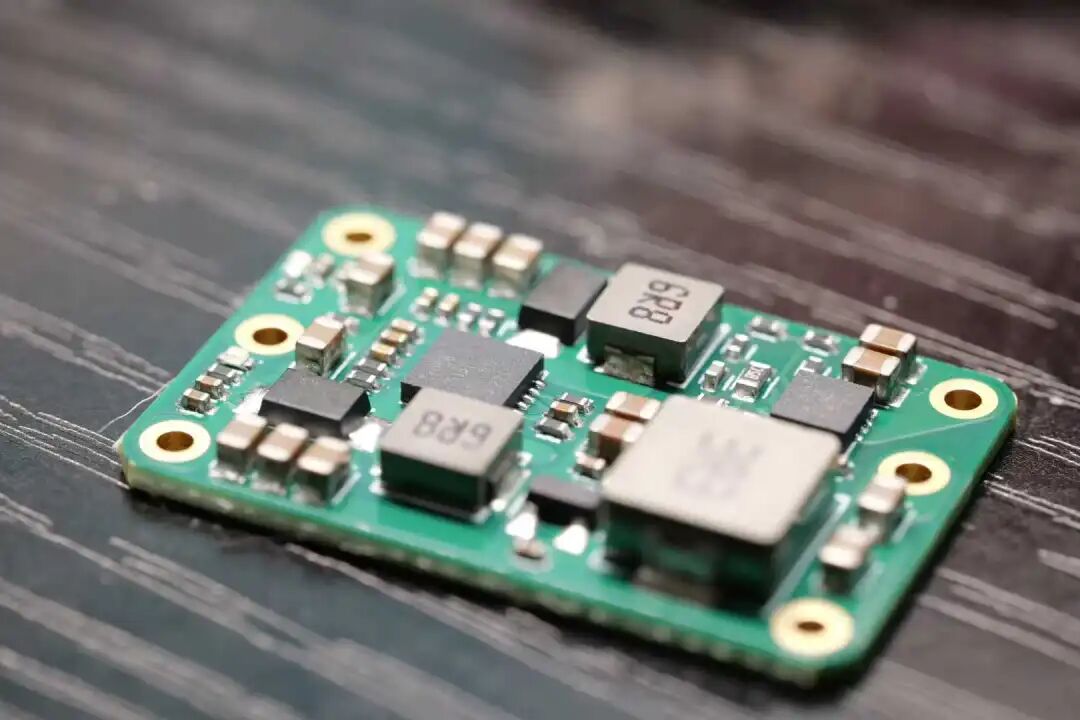

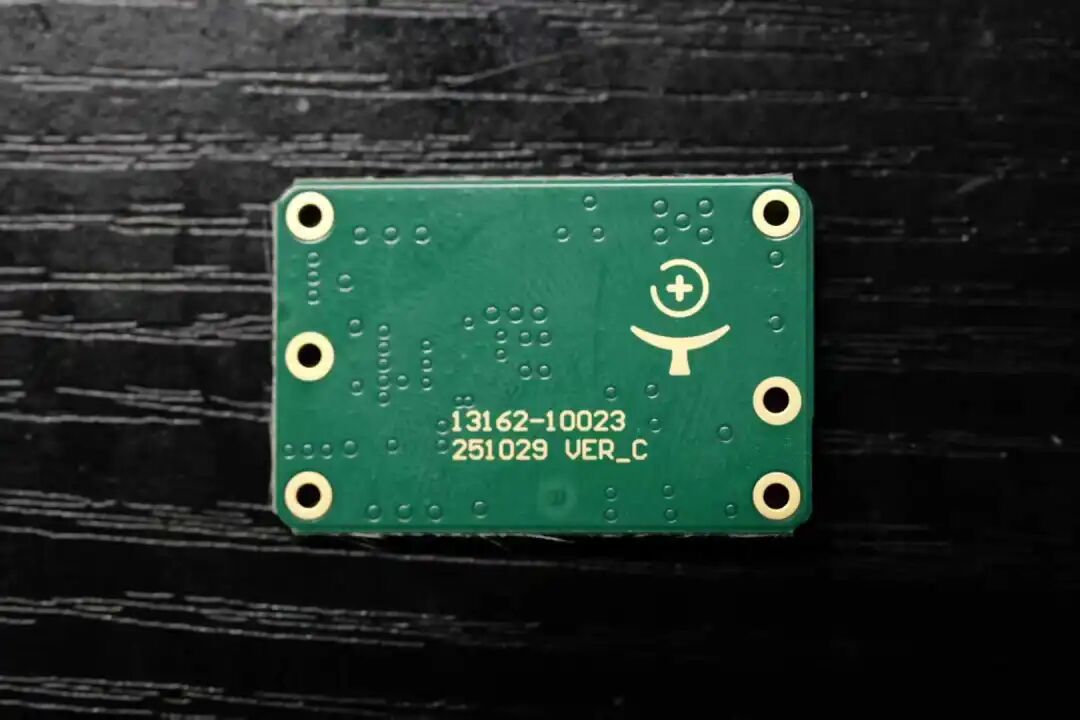

这几天画了个树莓派的板子，等回板贴片的时候，和星球的同学一起设计做了个运放供电电源模块，同时为了满足单板12V、5V的供电需求，索性把5V和±15V电源全部做进去了。

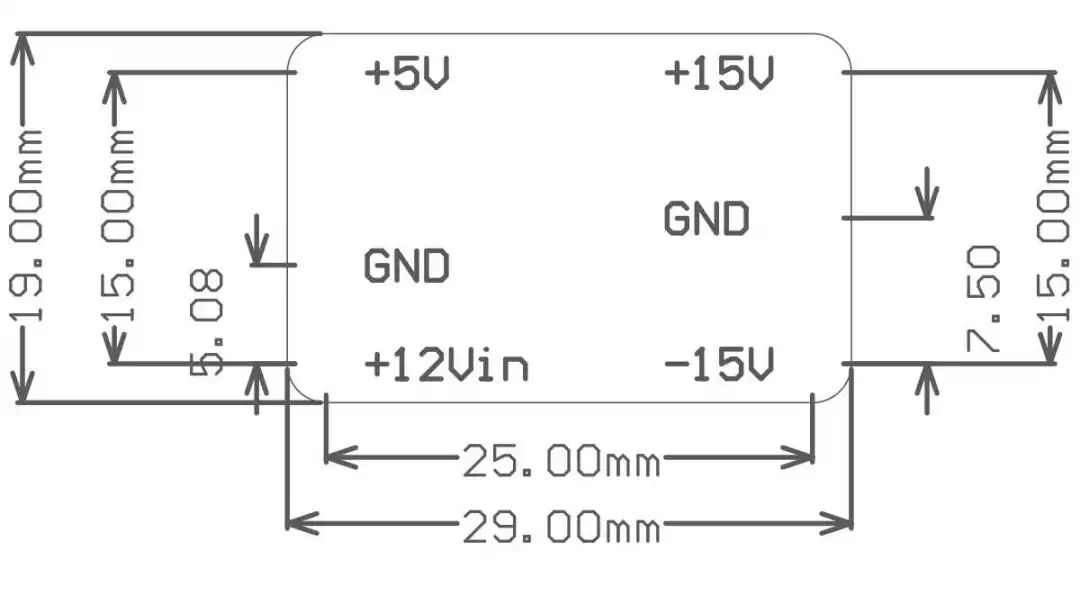

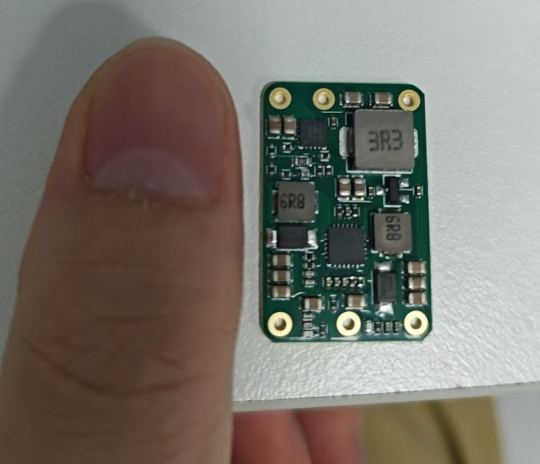

模块尺寸图，和大拇指差不多宽。

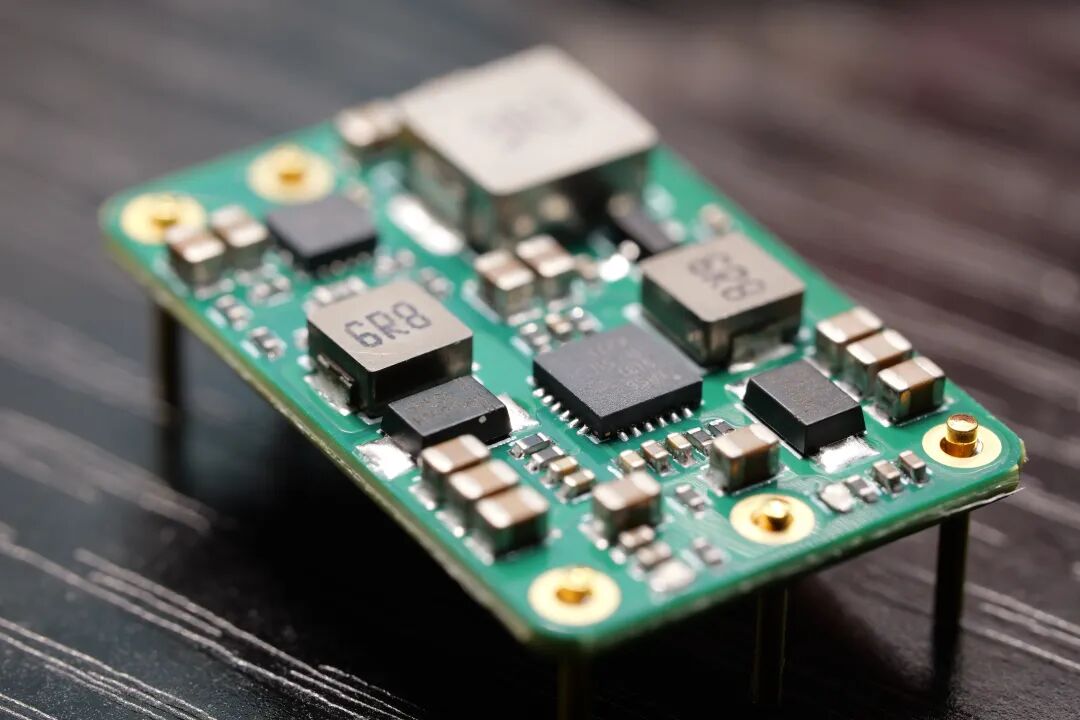

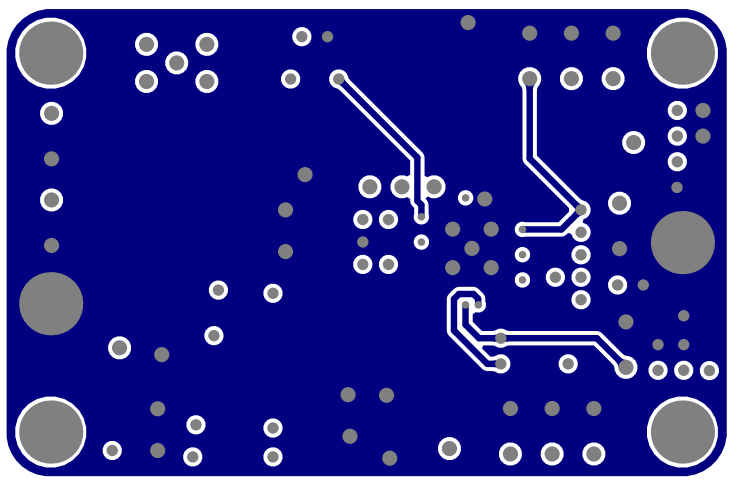

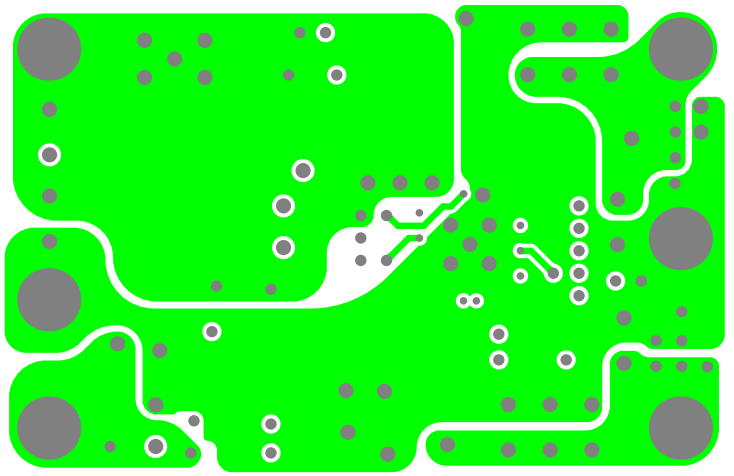

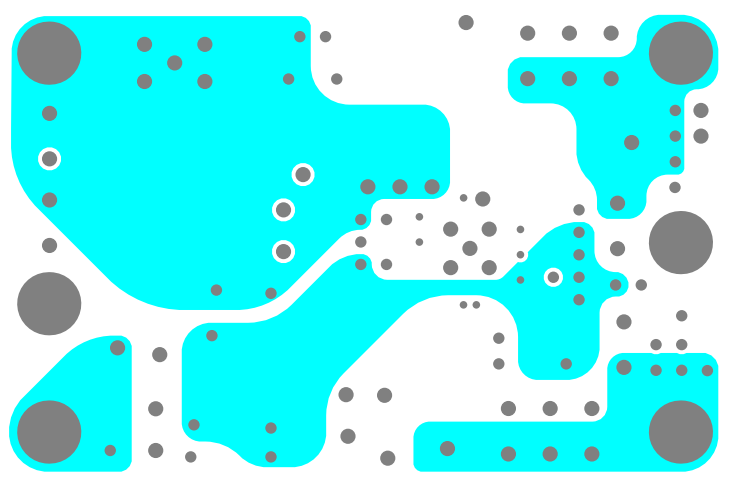

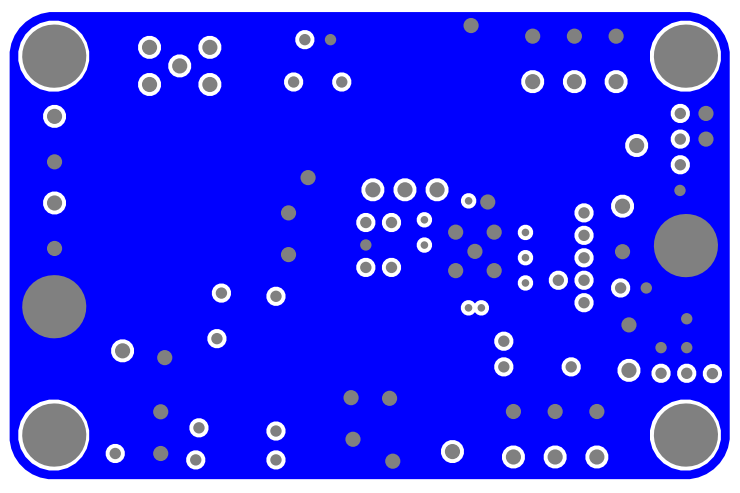

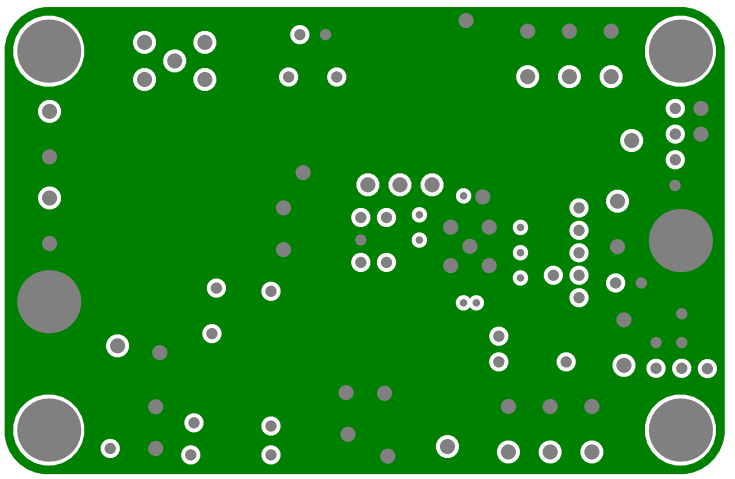

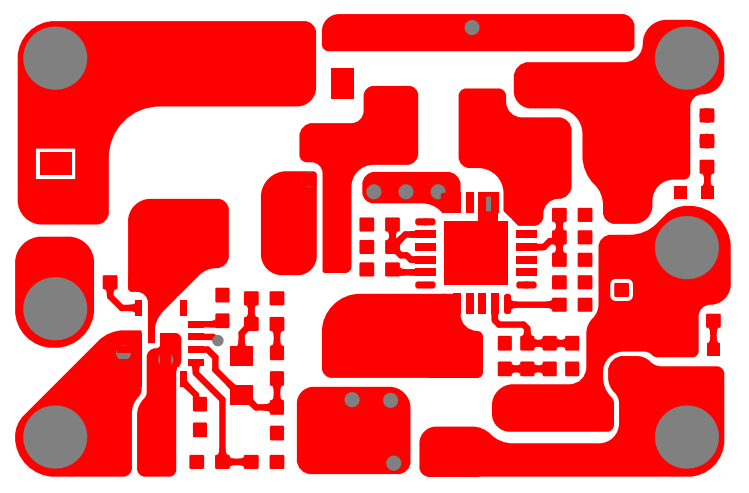

这次电源模块的尺寸很小，单面布局，整体低热阻设计，方便背面强制散热，而且为此设计了一个6层板，优化高频铜，尽量优化开关性能和EMC。

这款产品上用的电源芯片是来自TI的TPS56637和TPS65131，硬件工程师肯定懂得TI的含金量。芯片、电感、电容、PCB、SMT这些，再加上其他的一些杂七杂八的成本，总的成本已经20元左右了。我给这款产品的定价是34.9，购买两个及以上的话可以打95折。

说是12V输入，但是这个电源模块输入范围6-26V都是可以的，基本上适用于常规的电子产品。
