散热器翅片越密，散热未必越好

如果表面温度、周围空气温度和换热条件能够保持一致，增加面积有利于带走更多热量。但实际设计中，增加一片翅片也会改变周围的流动空间。相邻翅片之间的空气通道变窄，通道入口、侧面和顶部的气流分配也可能改变。

因此，几何面积只是设计的一部分。需要进一步判断热量能否沿金属传到新增表面，以及空气能否进入这些表面附近并持续带走热量。单独比较表面积，无法给出完整的散热结论。

在基板尺寸和翅片厚度不变的情况下，增加翅片数量会缩小间距。空气沿狭窄通道流动时，需要克服壁面摩擦和入口等位置的局部阻力。对于同一风机及转速，系统阻力变化会移动风机的工作点，实际送风量可能下降。

这里必须区分比较条件。若仿真强制保持相同的入口风量，加密后的通道未必出现更低风速，局部速度甚至可能上升，但维持该风量所需的压差会改变。这类结果回答的是固定风量下的换热表现，不等同于同一风机装配后的设备表现。

散热器侧面或顶部存在较大间隙时，部分空气还可能绕过翅片区。这种旁路流动会使总进风量与真正穿过翅片通道的风量产生差别。图1展示的是可能出现的气流路径，不表示所有密翅片结构都会发生同样程度的旁路。

评价实际设备时，应保留影响分流的安装间隙和外壳，必要时结合风机性能曲线。若只建立散热器局部模型，也应说明给定风量或压差的依据，避免把人为维持的通风条件当成设备能够实现的条件。

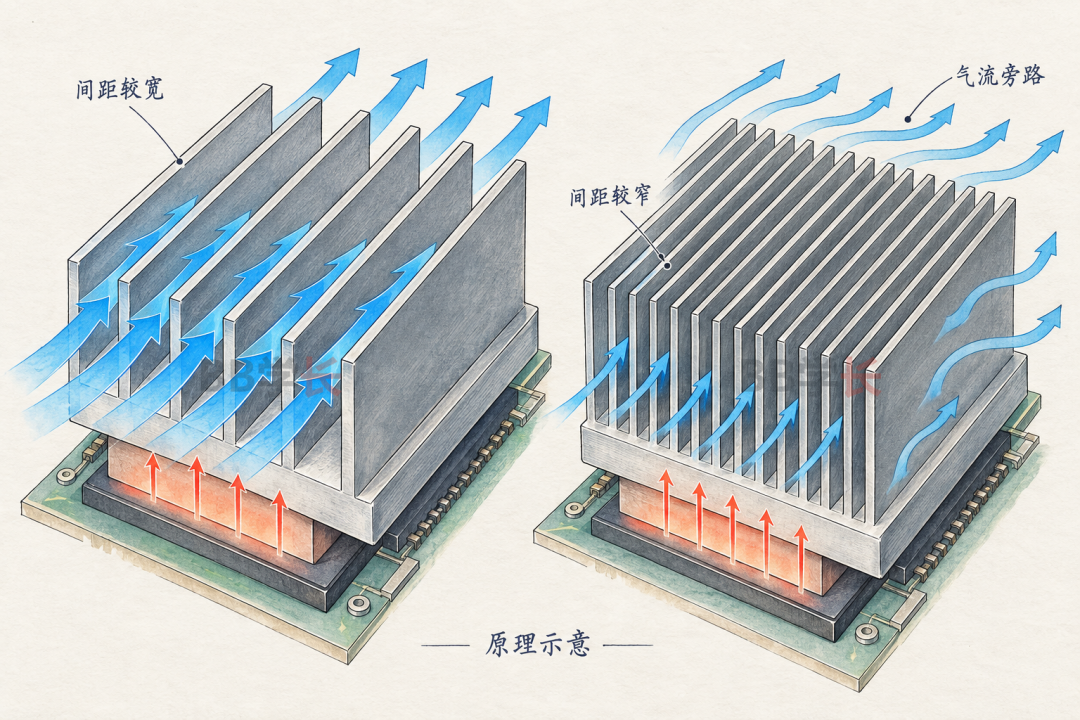

图1 翅片加密可能改变气流通路，图示不代表定量计算结果

热量进入翅片根部后，一边沿金属向端部传导，一边从翅片表面传给空气。在周围空气较冷、翅片没有内部热源的常见冷却条件下，翅片温度通常从根部向端部降低，端部与空气之间的温差也随之减小。

翅片效率用来描述这种温差造成的影响：它是实际翅片换热量，与整片翅片都保持根部温度时的理想换热量之比。效率较低，并不表示翅片没有作用，而是说明不能把全部面积按根部温度估算换热。

材料导热能力、翅片厚度、长度和表面换热强度都会影响温度分布。过长、过薄或导热能力较弱的翅片，端部可能较难获得来自根部的热量。增加高度往往仍能增加换热量，但收益可能逐渐减小，不能简单写成越高越差。

还要检查基板上的热扩散。热源集中在小面积内时，靠近热源的翅片与远处翅片可能具有不同的根部温度。局部热点没有改善，既可能与空气分配有关，也可能来自器件接触或基板导热，不能直接归因于翅片数量。

    图

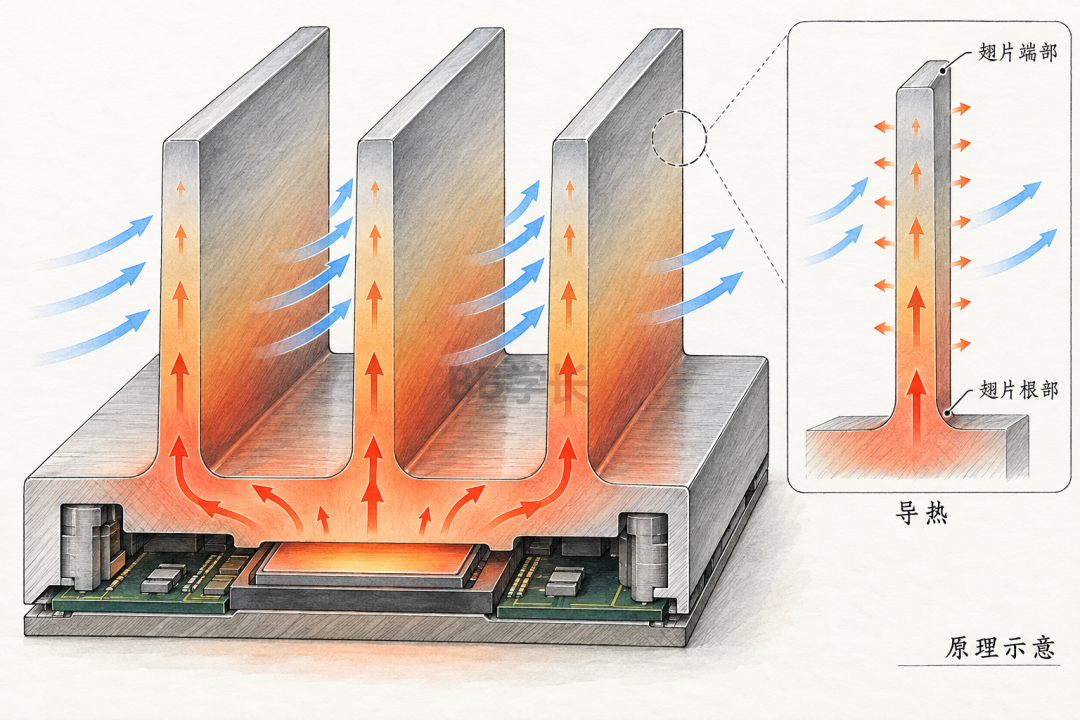

图2 热量沿翅片传导并向空气散出，颜色仅表示温度关系

没有风机时，空气受热后密度变化，在重力作用下形成自然对流。此时通风驱动力较弱，翅片间距、安装方向和进排气空间对空气循环更重要。适合强制通风的紧密翅片结构，未必适合自然冷却。

竖直通道通常有利于受热空气向上流动，但外壳、挡板和上方空间仍可能限制排气。间距过小可能削弱空气循环，间距过大又会减少给定安装宽度内的翅片数量。合适间距应结合翅片高度、温差、介质和安装条件判断，不存在通用的最佳毫米值。

因此，散热器改变安装方向或从风冷改为无风机冷却时，不能只沿用原来的换热系数。应重新检查实际空气路径，以及自然对流、辐射等散热方式在当前温度范围内的作用。

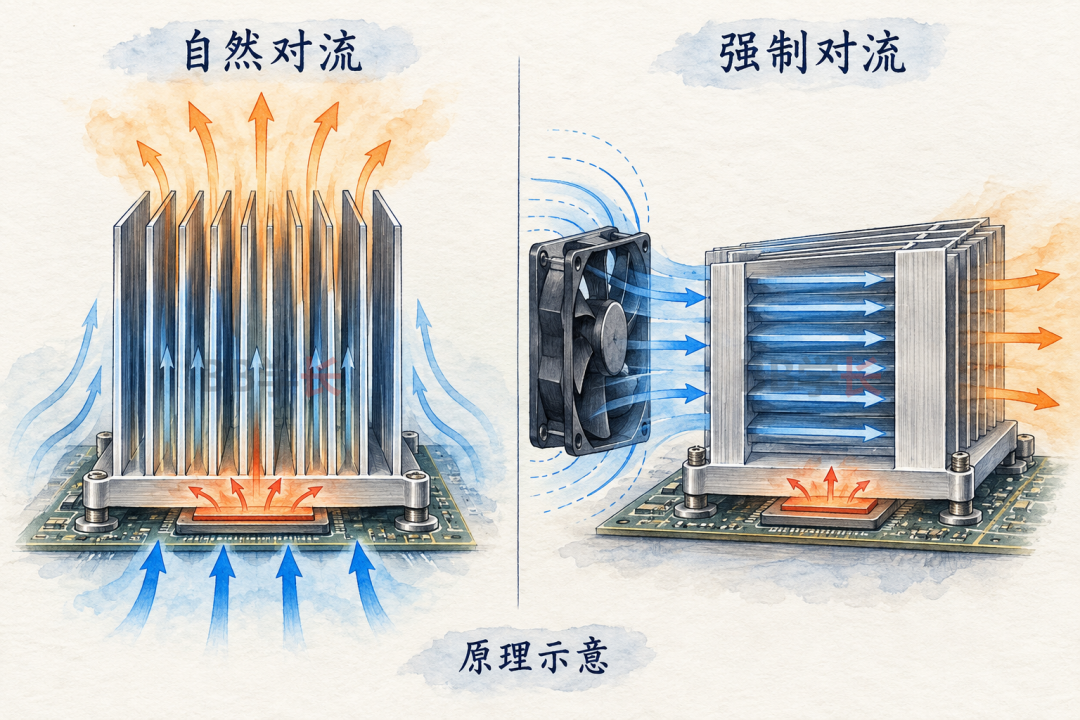

图3 自然对流与强制对流的驱动力及气流路径不同

CFD可以同时求解固体中的导热与空气中的流动、传热，这类计算称为共轭传热。它能够观察翅片间流量分配、基板热点和根部到端部的温度变化，帮助区分通风不足与导热限制。

比较方案时，应保持热源功率、环境或入口温度、材料、接触条件和安装边界一致，并明确固定的是风量、压差还是风机及转速。若同时增加翅片、提高风量并降低入口温度，就无法判断温度变化主要来自哪项修改。

同一热负荷下，稳态总散热量最终受到能量平衡约束。改善设计主要表现为器件在更低温度下散出相同热量，而不是无限增加总散热量。结果可以比较器件最高温度、基板温度分布、翅片通道风量和压降；使用等效热阻时，应统一温度测点、参考空气温度和功率口径。

云图应使用相同色标，并结合截面流量和表面热流核对。局部低速不能直接定义为无效区域，翅片端部较冷也不能直接证明散热效果差。窄通道内的网格应具备足够解析能力，并通过局部加密检查关键结果是否稳定。
