SnRD优化方法论：系统性与非系统性优化

根因分析定位了异响风险的来源模态，接下来的关键步骤是通过结构优化消除风险。SnRD 提供两类优化方法——系统性优化（Systematic Optimization）和非系统性优化（Non-Systematic Optimization），分别针对不同类型的问题特征。本篇详细讲解两类优化的概念、方法和设置流程。

一、优化概念：系统性 vs 非系统性

SnRD 将异响问题分为两类，每类对应不同的优化策略。

系统性问题（Systematic Issues）

系统性问题是指由整体结构刚度不足导致的异响风险。这类问题的特征是：多阶模态贡献分散，没有单一主导模态，异响风险在多个界面同时出现。解决系统性问题需要从整体结构层面提升刚度，典型方法是 1D 拓扑优化——通过优化连接件（CBAR）的布局和尺寸，系统性地提升结构整体刚度。

非系统性问题（Non-Systematic Issues）

非系统性问题是指由局部刚度不足导致的异响风险。这类问题的特征是：某一阶模态主导异响风险，问题集中在特定界面和特定区域。解决非系统性问题需要针对局部区域调整刚度，典型方法是 2D 自由尺寸优化（Free-Size Optimization）——通过优化壳单元的厚度分布，在特定区域增加或减少材料。

选择逻辑：如果模态贡献分析显示多阶模态贡献分散（如 Top 5 模态贡献度均低于 30%），选择系统性优化；如果某一阶模态贡献度显著高于其他（如超过 50%），选择非系统性优化。两种方法可以组合使用——先用系统性优化提升整体刚度基线，再用非系统性优化微调局部区域。

二、系统性优化方法

系统性优化使用 1D 拓扑优化方法，以 CBAR 梁单元为设计变量。其核心思想是：在结构中定义一组候选 CBAR 连接件，优化器自动决定哪些位置需要保留连接件（密度为 1）以及连接件的截面尺寸，从而在满足异响风险约束的前提下，找到最优的连接布局。

CBAR 设计变量

在系统性优化中，CBAR 单元的设计变量包括两部分：拓扑变量（是否保留该连接件）和尺寸变量（截面面积）。拓扑变量决定了连接件的布局优化——优化器可以移除不必要的连接件，简化结构；尺寸变量决定了保留连接件的截面大小——优化器可以调整截面尺寸以达到最优刚度。这种双重优化使系统性优化能够同时优化结构的拓扑和尺寸。

MFREQ 响应

系统性优化使用 MFREQ（模态频率响应）作为优化响应。MFREQ 是基于模态法的频率响应分析，用于计算 E-Line 上的相对位移频响函数。与 MTRAN（模态瞬态分析）不同，MFREQ 在频域中计算，可以直接获取特定频率下的位移响应幅值。优化目标是最小化 MFREQ 响应（即最小化相对位移），约束条件包括质量上限和制造约束。

三、MTRAN 到 MFREQ 的转换

SnRD 的动态分析使用 MTRAN（模态瞬态分析），而优化分析使用 MFREQ（模态频率响应）。两种分析方法的域不同——MTRAN 在时域中求解，MFREQ 在频域中求解。为了将 MTRAN 的时域载荷转换为 MFREQ 的频域载荷，需要进行傅里叶变换（Fourier Transform）。

傅里叶变换将时域信号分解为频域的幅值和相位分量。转换过程中，时域载荷曲线被分解为一系列正弦波的叠加，每个正弦波对应一个频率分量。转换后的频域载荷包含幅值（Amplitude）和相位（Phase）信息——幅值表示该频率分量的能量大小，相位表示该频率分量的时间偏移。

在 Export Optimization Deck 中，工程师可以设置傅里叶变换的参数：

• 1.Windowing（窗函数）

  ：选择窗函数类型（如 Hanning、Hamming），减少频谱泄漏。窗函数的选择影响频域载荷的能量分布精度

• 2.Blocks（数据块）

  ：将时域数据分成若干块分别进行傅里叶变换，然后平均结果。分块处理可以降低随机噪声的影响，提高频域载荷的统计稳定性

• 3.Overlap（重叠）

  ：设置相邻数据块之间的重叠比例（通常为 50%）。重叠可以减少分块边界处的信息损失，提高频域分析的分辨率

转换提示：MTRAN 到 MFREQ 的转换是将时域分析结果转化为优化可用的频域响应的关键步骤。窗函数和分块参数的设置影响频域载荷的精度——建议使用 Hanning 窗和 50% 重叠，这在工程实践中是较为均衡的选择。如果载荷信号较短，可以减少分块数量或增大重叠比例以保持频域分辨率。

四、非系统性优化方法

非系统性优化使用 2D 自由尺寸优化（Free-Size Optimization），以壳单元厚度为设计变量。其核心思想是：在特定区域优化壳单元的厚度分布，通过局部增加或减少材料来调整结构刚度，从而移动主导模态频率或降低其响应幅值。

壳厚度设计变量

在非系统性优化中，设计变量是壳单元的厚度。与拓扑优化不同，自由尺寸优化不改变结构的拓扑（不增减单元），而是改变单元的物理属性（厚度）。优化器在给定的厚度范围内（如 0.5mm-3.0mm）自动寻找最优的厚度分布。厚度增加的区域刚度提升，厚度减小的区域刚度降低——优化器通过这种厚度再分配来实现刚度优化。

自由尺寸优化特别适合薄壁结构（如车身钣金件、塑料内饰件）的优化。这类结构的刚度主要由壁厚决定，通过优化壁厚分布可以有效调整局部刚度，而不会增加额外的连接件或改变结构拓扑。优化结果可以直观地指导设计——厚度增加的区域需要在设计中加强（如增加加强筋或局部加厚），厚度减小的区域可以在不影响性能的情况下减重。

五、优化设置与导出

SnRD 的优化设置通过 Optimization Setup 对话框完成。在该对话框中，工程师可以选择优化类型（Systematic 或 Non-Systematic）、设置设计变量范围、定义优化目标和约束、以及配置 MTRAN 到 MFREQ 的转换参数。

系统性优化设置

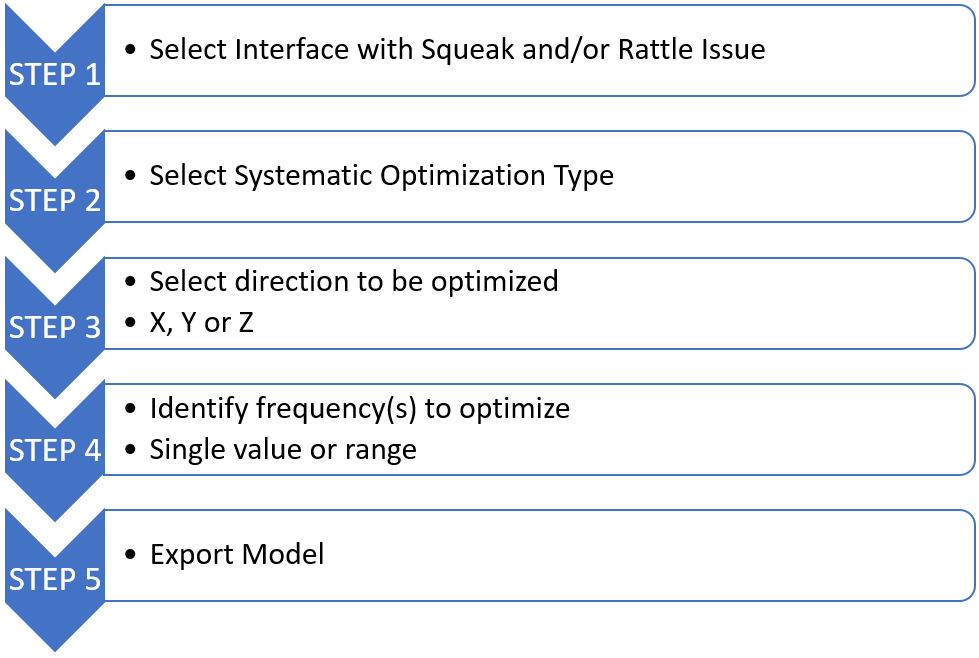

系统性优化的设置步骤为：首先选择 CBAR 单元作为设计变量，设置截面尺寸的范围（最小值和最大值）；然后选择 MFREQ 作为优化响应，设置分析频率范围；接着定义优化目标（最小化最大相对位移）和约束条件（质量上限）；最后设置制造约束（如最小截面尺寸、对称约束等），确保优化结果可制造。

非系统性优化设置

非系统性优化的设置步骤为：首先选择需要优化的壳单元组件作为设计区域；然后设置厚度范围（最小厚度和最大厚度）；接着选择 MFREQ 作为优化响应；最后定义优化目标（最小化主导模态的响应幅值）和约束条件（质量约束、厚度变化平滑约束等）。

六、优化工作流对比

两类优化方法在工作流上有显著差异，下表对比了两者的关键区别。

组合策略：在实际工程中，系统性优化和非系统性优化可以组合使用。推荐流程为：先进行系统性优化，确定最优的连接件布局和整体刚度基线；然后在系统性优化的基础上进行非系统性优化，针对剩余的高风险区域进行局部厚度优化。这种两阶段策略可以兼顾整体效率和局部精度。

本篇系统讲解了 SnRD 的两类优化方法——系统性优化（1D 拓扑优化）和非系统性优化（2D 自由尺寸优化），以及 MTRAN 到 MFREQ 的转换原理。理解两类方法的适用场景和设置流程，工程师才能根据根因分析的结果选择正确的优化策略，实现从风险识别到风险消除的完整闭环。
