大家有没有遇到这种情况,新买的SD卡或者SD NAND,刚上机那会儿跑得飞快,结果用了一段时间后,速度断崖式下跌。你要是去查硬件,供电稳得很,焊接也没毛病,走线也干干净净,硬件表示这个锅我不背。

更头疼的是,你以为自己已经很讲究了:4KB对齐,做了。每个文件20MB写满才关闭文件,也照做了。网上的最佳实践全用上了,可速度该掉还是掉。
那问题到底出在哪儿?根本原因就一个,文件系统没跟SD卡底层的物理特性对齐。
01

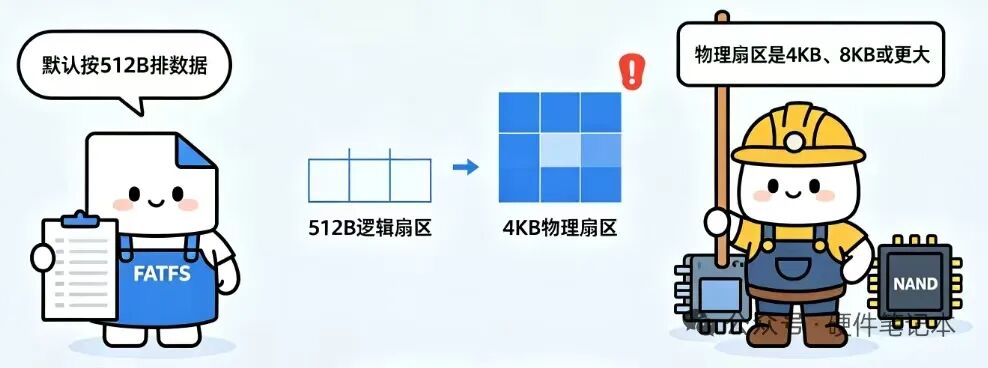

咱们平时用的FATFS,格式化的时候如果不特意告诉它按4KB对齐,它可能就按512字节给你排数据。可现在的NAND Flash,人家物理扇区早就不是512B了,普遍是4KB、8KB甚至更大。

这就好比你往一个大货车的货厢里塞小纸箱子,但你偏要一厘米一厘米地卡着位置放,结果就是每个箱子都卡在两个货厢隔板中间,搬运工得把隔壁箱子先挪开才能放进去,效率能高吗?
每次写入跨两个物理扇区,主控就得先把两个扇区里的老数据读出来,拼到一块儿,再擦掉整个块,重新写进去。 这一顿操作下来,速度不掉才怪。
02

你要是频繁小数据写入或碎片化操作时,主控就得不停干这个搬家的活儿。搬家占着通道,你新数据就得排队等着,速度能不掉吗?
更要命的是写入放大。本来你只想写4KB数据,因为没对齐,主控实际干了两次物理扇区的操作,写进去的可能是8KB甚至更多。写入量翻倍了,速度自然减半,而且Flash的寿命也跟着缩水。
简单说就是:你写的每一笔都让主控多干了好几倍的活儿,它累啊,一累就降速。
如果还觉得上面这段描述还是有点抽象,可以在B站雷龙官网看看这个配套动画演示,把NAND Flash读-改-写的过程一步步拆开了。
03
除了对齐,还有一个容易被忽略的点:你每次写多大数据,也很关键。
SD协议层的最小写入单位是512字节,但NAND Flash物理层的最小写入单位是2KB、4KB甚至8KB。你要是每次都写个几百字节,主控就得频繁地帮你攒数据、凑够一个物理页再写,这中间全是开销。

优化建议:
应用层的写入缓冲,至少设成4KB起步,有条件的话上8KB或16KB。这样做有三个好处:
单次写入触发的物理操作次数变少
垃圾回收频率降下来
Flash寿命还能延长
提升系统响应稳定性
虽然NAND的物理扇区大小对用户不可见,但缓冲区设到4KB以上,是个兼顾兼容性和性能的安全选择。大容量芯片直接上8KB或16KB,效果更明显。
04

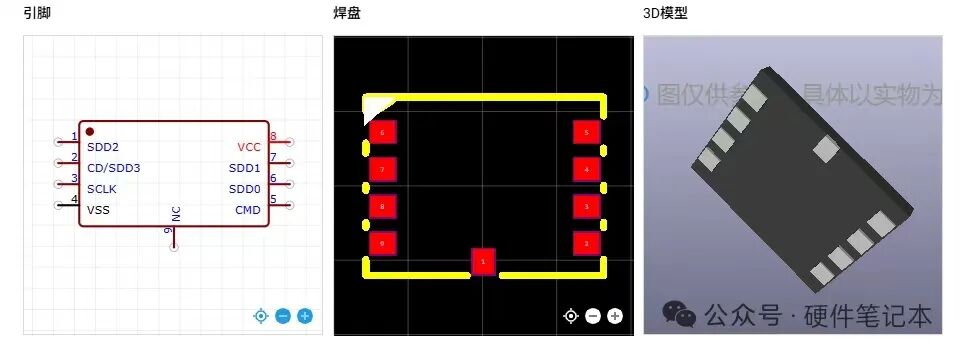

咱们以真实案例,ESP32S3 + CSNP4GCRO1-DPW 的速度断崖问题进行复盘。用ESP32S3配CS创世SD NAND(型号CSNP4GCRO1-DPW),FATFS文件系统,新卡写进去200MB数据之后速度直接断崖。应用层已经按4KB写入、每个文件20MB写满才关,按理说该做的都做了。
排查过程:
逻辑分析仪一抓时序,发现实际写入地址根本无法被4KB整除。查硬件没问题,查驱动没问题,最后定位到根因,格式化就没对齐。
问题出在哪儿?ESP32S3自带的格式化、Windows的格式化,都没处理这颗芯片的4KB物理扇区对齐要求。用户数据区的起始地址偏了,你后面写再整齐的数据,到底层全是跨扇区的。
解决方案:

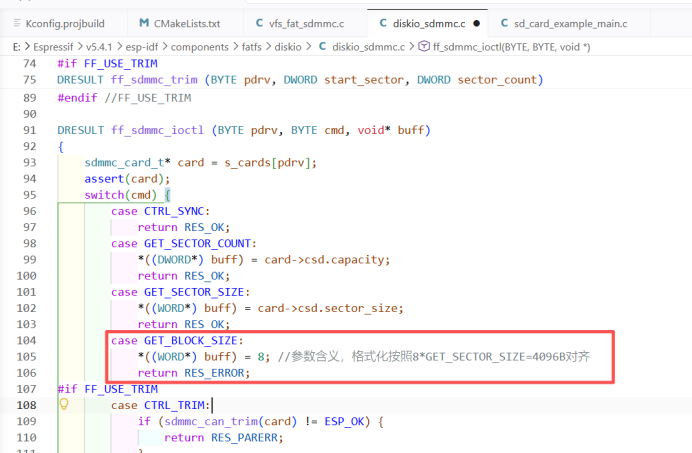

在FATFS的diskio.c文件里,找到ioctl函数,把GET_BLOCK_SIZE的返回值改一下:
// diskio.c -> ioctl函数case GET_BLOCK_SIZE:*buff = 8; // block = 8 × sector = 8 × 512B = 4096Bbreak;

这行代码的意思是告诉FATFS:格式化的时候,按8个逻辑扇区(4096字节)作为对齐边界来排用户数据区。这样你后续每次写4KB,就能刚好落在一个物理扇区内,不再跨区。
注意一个坑:
这个8是针对512MB容量的SD NAND(比如CSNP4GCRO1-DPW)实测出来的值。你要是用更大容量的卡,比如1GB、2GB,建议改成16或32(分别对应8KB、16KB对齐)。具体多大,看你们项目用的Flash物理扇区多大,查手册或者问FAE。
改完之后重新格式化,再跑一遍写入测试,速度基本就稳住了。
SD卡或者SD NAND越用越慢,真不是它的问题,是你没按它的规矩来。硬件是死的,算法是活的,关键是你得知道它底层是怎么工作的。
我们做硬件的,天天跟时序、电平、阻抗打交道,但有时候问题恰恰出在软件配置上。把这个对齐的坑填上,至少能解决80%的新卡正常、用一阵就慢的毛病。
以上内容源自雷龙 CS创世SD NAND 的实战分享,已获官方授权,希望能帮到大家。雷龙发展深耕存储行业13年,专注小容量Flash存储整体解决方案,从芯片特性到驱动适配都比较熟悉。
觉得有用的话,转发给组里写软件的兄弟,省得他下次又怀疑是你硬件没做好。
